پیچ شش گوش تمام رزوه DIN 961

پیچ شش‌گوش تمام رزوه DIN 961 ترکیب دو ویژگی است: رزوه تا زیر سر، و گام ریز. یعنی هم انعطاف پیچ تمام رزوه را دارد و هم دقت و مقاومت به شل‌شدن رزوه ریز.

معرفی پیچ شش گوش تمام رزوه DIN 961

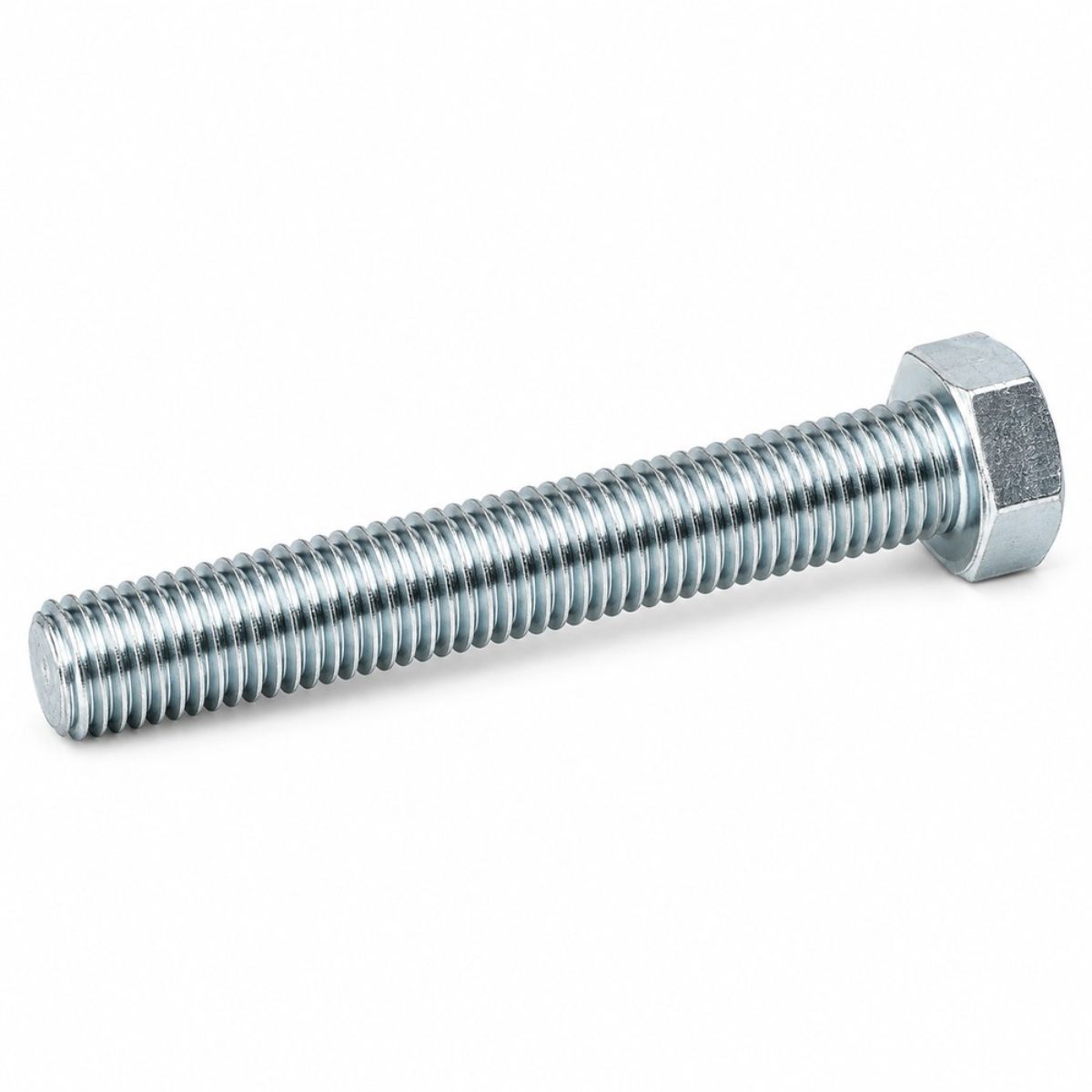

پیچ شش گوش تمام رزوه

پیچ شش گوش تمام رزوه استاندارد DIN 961 استاندارد آلمانی برای پیچ‌های شش گوش تمام رزوه عمومی برای مصارف صنعتی است که در بسیاری از صنایع سبک و سنگین دیده می‌شود. دین 961 یک پیچ شش گوش تمام رزوه شده با گل متوسط است. این پیچ با استاندارد جدید DIN EN 28676 مطرح می‌شود.

استاندارد جاری پیچ شش گوش تمام رزوه DIN 961:

استاندارد به روز دین 961 استاندارد DIN EN 28676 است.

استاندارد‌های معادل پیچ شش گوش تمام رزوه DIN 961:

استانداردهای معادل دین 961 استانداردهای ISO 8676; CSN 021103; PN 82105; UNI 5740; EU 28765; است.

کاربرد پیچ شش گوش تمام رزوه DIN 961:

این پیچ در ماشین‌سازی و صنعت خودروسازی است. این پیچ در گرید‌های 8.8 و 10.9 و استنلس استیل A2,A4 تولید می‌شود.

روش ساخت پیچ شش گوش تمام رزوه DIN 961:

دین 961 در سایزهای کوچک به روش فورج سرد شکل گل خود را بدست میاورد و به وسیله عملیات رولینگ روی پیچ رزوه‌گذاری می‌شود. و همچنین اگر نیاز به عملیات سخت کاری باشد این کار انجام می‌شود. در سازهای بزرگتر ممکن است از فورج گرم برای شکل‌دهی گل پیچ استفاده گردد.

جدول وزنی و تولیدی طبق استاندارد دین 961:

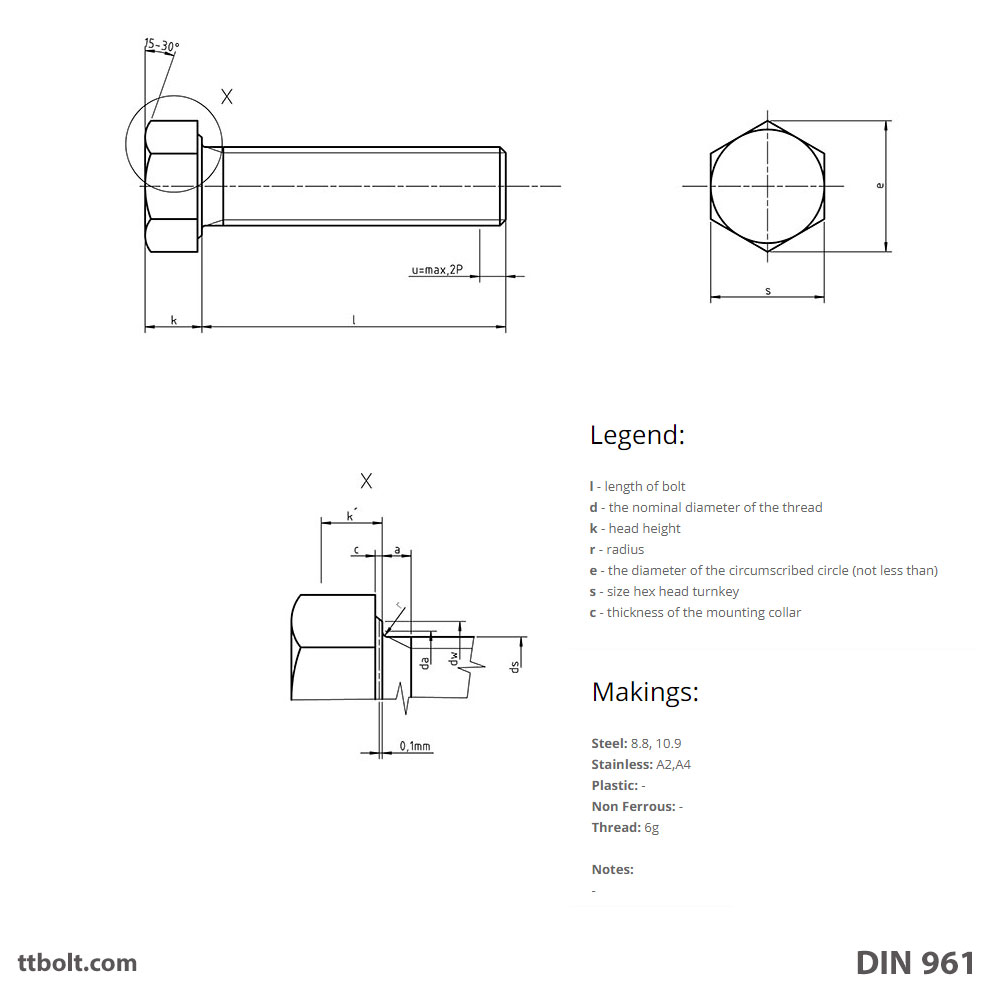

پیچ شش گوش استاندارد DIN 961

Thread d			M8x1	M10x1	M12x1,5	(M14x1,5)	M16x1,5	(M18x2)	M20x1,5	(M22x2)	M24x2
Thread d			-	M10x1,25	M12x1,25	-	-	(M18x1,5)	M20x2	(M22x1,5)	M24x1,5
a	max.		3	3,75	4,5	4,5	4,5	6	6	6	6
c	min.		0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2
c	max.		0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8
da	max.		9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4
dw	min.	Product grade A	11,6	15,6	17,4	20,5	22,5	25,3	28,2	30	33,6
dw	min.	Product grade B	11,4	15,4	17,2	20,1	22	24,8	27,7	29,5	33,2
e	min.	Product grade A	14,38	18,9	21,1	24,49	26,75	30,14	33,53	35,72	39,98
e	min.	Product grade B	14,2	18,72	20,88	23,91	26,17	29,56	32,95	35,03	39,55
k	nominal		5,3	6,4	7,5	8,8	10	11,5	12,5	14	15
	Product grade A	min.	5,15	6,22	7,32	8,62	9,82	11,28	12,28	13,78	14,78
	Product grade A	max.	5,45	6,58	7,68	8,96	10,18	11,72	12,72	14,22	15,22
	Product grade B	min.	5,06	6,11	7,21	8,51	9,81	11,15	12,15	13,65	14,65
	Product grade B	max.	5,54	6,69	7,79	9,09	10,29	11,85	12,85	14,35	15,35
k´	min.		3,54	4,28	5,05	5,96	6,8	7,8	8,5	9,6	10,3
r	min.		0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8
s	nominal = max		13	17	19	22	24	27	30	32	36
	min.	Product grade A	12,73	16,73	18,67	21,67	23,67	26,67	29,67	31,61	35,38
	min.	Product grade B	12,57	16,57	18,48	21,16	23,16	26,16	29,16	31	35

Thread d		(M27x2)	M30x2	(M33x2)	M36x3	(M39x3)	M42x3	(M45x3)	M48x3	(M52x3)
a	max.	6	6	6	9	9	9	9	9	9
c	min.	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3
c	max.	0,8	0,8	0,8	0,8	1	1	1	1	1
da	max.	30,4	33,4	36,4	39,4	42,4	45,6	48,6	52,6	56,6
dw	min.	38	42,7	46,6	51,1	55,9	59,9	64,7	69,4	74,2
e	min.	45,2	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25
k	nominal	17	18,7	21	22,5	25	26	28	30	33
	min.	16,65	18,28	20,58	22,08	24,58	25,58	27,58	29,58	32,5
	max.	17,35	19,12	21,42	22,92	25,42	26,42	28,42	30,42	33,5
k´	min.	11,7	12,8	14,4	15,5	17,2	17,9	19,3	20,9	22,8
r	min.	1	1	1	1	1	1,2	1,2	1,6	1,6
s	nominal = max	41	46	50	55	60	65	70	75	80
s	min.	40	45	49	53,8	58,8	63,1	68,1	73,1	78,1

Thread d					M8x1	M10x1	M12x1,5	(M14x1,5)	M16x1,5	(M18x2)	M20x1,5	(M22x2)	M24x2
Thread d					-	M10x1,25	M12x1,25	-	-	(M18x1,5)	M20x2	(M22x1,5)	M24x1,5
l	Product grade				Weight (7,85kg/dm3) kg / 1000pcs
l	A		B		Weight (7,85kg/dm3) kg / 1000pcs
nominal	min.	max.	min.	max.
8	7,71	8,29	-	-	8,6	16,7
10	9,71	10,29	-	-	9,3	17,8	25,5	38,8
12	11,65	12,35	-	-	9,9	18,9	27	40,9	55,1
(14)	13,65	14,35	-	-	10,6	19,9	28,5	43	57,9
16	15,65	16,35	-	-	11,3	21	30	45,1	60,7
(18)	17,65	18,35	-	-	11,9	22,1	31,5	47,2	63,4	86,6	115	143
20	19,58	20,42	-	-	12,6	23,2	33	49,3	66,2	90	119	148	193
(22)	21,58	22,42	-	-	13,2	24,2	34,5	51,3	69	93,4	124	154	199
25	24,58	25,42	-	-	14,2	25,8	36,7	54,4	73,2	98,6	131	162	209
(28)	27,58	28,42	-	-	15,2	27,4	39	57,6	77,3	104	137	170	218
30	29,58	30,42	-	-	15,9	28,5	40,5	59,7	80,1	107	141	175	224
35	34,5	35,5	-	-	17,6	31,2	44,2	64,9	87,1	116	152	188	240
40	39,5	40,5	-	-	192	33,9	48	70,2	94	124	163	201	256
45	44,5	45,5	-	-	20,9	35,6	51,7	75,4	101	133	174	215	272
50	49,5	50,5	-	-	22,6	39,3	55,5	80,6	106	141	186	228	288
55	54,4	55,6	-	-	24,2	42	59,2	85,8	115	150	197	241	303
60	59,4	60,6	-	-	25,9	44,7	63	91,1	122	159	208	254	319
65	64,4	65,6	-	-	27,6	47,4	66,7	96,3	129	167	219	267	335
70	69,4	70,6	-	-	29,2	50	70,5	102	136	176	230	281	351
(75)	74,4	75,6	-	-	30,9	52,7	74,2	107	143	184	241	294	367
80	794	80,6	-	-	32,5	55,4	78	112	150	193	253	307	383
(85)	84,3	85,7	83,25	88,75	34,2	58,1	81,7	117	157	202	264	320	399
90	89,3	90,7	88,25	91,75	35,9	60,8	85,2	122	164	210	275	333	415
(95)	94,3	95,7	93,25	93,75	37,5	63,5	89,2	128	171	219	286	347	430
100	99,3	100,7	98,25	101,75	39,2	65,2	92,9	133	177	227	297	360	446
110	109,3	110,7	108,25	111,75	42,5	71,6	100	143	191	244	319	386	478
120	119,3	120,7	118,25	121,75	45,9	77	108	154	205	261	342	413	510
130	129,2	130,8	128	132		82,4	115	164	219	279	364	439	541
140	139,2	140,8	138	142		87,7	123	175	233	296	386	466	573
150	149,2	150,8	148	152		93,1	130	185	247	313	409	492	605
160	159,2	160,8	158	162			138	169	260	330	431	518	637
(170)	169,2	170,8	168	172			145	206	274	347	453	545	668
180	179,2	180,8	178	182			153	217	288	365	475	571	700
(190)	189,08	190,92	187,7	192,3				227	302	382	498	598	732
200	199,08	200,92	197,7	202,3				238	316	399	520	624	764

Thread d			(M27x2)	M30x2	(M33x2)	M36x3	(M39x3)	M42x3	(M45x3)	M48x3	(M52x3)
l	min.	max.	Weight (7,85kg/dm3) kg / 1000pcs
20	19,58	20,42	273
(22)	21,58	22,42	281
25	24,58	25,42	293
(28)	27,58	28,42	305
30	29,58	30,42	313	417
35	34,5	35,5	333	442	569	705	898
40	39,5	40,5	354	468	600	741	940	1131	1377
45	44,5	45,5	374	493	631	776	983	1180	1434	1721
50	49,5	50,5	394	519	662	812	1025	1230	1491	1786	2190
55	54,4	55,6	415	544	693	848	1067	1279	1548	1852	2267
60	59,4	60,6	435	569	724	884	1109	1329	1605	1917	2344
65	64,4	65,6	455	595	755	919	1158	1378	1663	1982	2422
70	69,4	70,6	476	620	786	955	1194	1428	1720	2048	2499
(75)	74,4	75,6	496	645	817	991	1236	1477	1777	2113	2576
80	794	80,6	517	671	848	1027	1279	1526	1834	2178	2653
(85)	84,3	85,7	537	969	879	1062	1321	1576	1891	2244	2730
90	89,3	90,7	557	722	910	1098	1363	1625	1948	2309	2807
(95)	94,3	95,7	578	747	941	1134	1406	1675	2005	2374	2885
100	99,3	100,7	598	772	972	1169	1446	1724	2062	2440	2962
110	109,3	110,7	639	823	1034	1240	1533	1823	2176	2571	3116
120	119,3	120,7	679	874	1096	1312	1617	1922	2290	2701	3271
130	129,2	130,8	720	924	1158	1383	1702	2021	2405	2832	3425
140	139,2	140,8	761	975	1220	1455	1786	2119	2519	2963	3579
150	149,2	150,8	802	1026	1282	1526	1871	2218	2633	3093	3734
160	159,2	160,8	842	1077	1344	1598	1956	2317	2747	3224	3888
(170)	169,2	170,8	883	1127	1405	1669	2040	2416	2861	3355	4043
180	179,2	180,8	924	1178	1467	1741	2125	2515	2976	3485	4197
(190)	189,08	190,92	964	1229	1529	1812	2209	2614	3090	3616	4351
200	199,08	200,92	1005	1280	1591	1883	2294	2712	3204	3747	4506

تی تی بولت توانایی تولید پیچ شش گوش تمام رزوه DIN 961 را به روش استاندارد دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید.

جدول ابعاد سر پیچ DIN 961

ابعاد سر پیچ DIN 961 — میلی‌متر
رزوه d	گام P	آچارخور s	ارتفاع سر k
M8	1	13	5.3
M10	1.25	17	6.4
M12	1.5	19	7.5
M14	1.5	22	8.8
M16	1.5	24	10
M18	1.5	27	11.5
M20	1.5	30	12.5
M22	1.5	32	14
M24	2	36	15
M27	2	41	17
M30	2	46	18.7
M33	2	50	21
M36	3	55	22.5
M39	3	60	25
M42	3	65	26
M45	3	70	28
M48	3	75	30

رزوه ریز چه فرقی می‌کند؟

رزوه ریز گام کوچک‌تری دارد؛ یعنی در همان طول، دور بیشتری رزوه وجود دارد. پیامدهایش:

سطح مقطع مؤثر بزرگ‌تر — چون عمق رزوه کمتر است، قطر ته رزوه بزرگ‌تر می‌ماند و پیچ در کشش کمی قوی‌تر است.
تنظیم دقیق‌تر — هر دور چرخش، جابه‌جایی محوری کمتری می‌دهد. برای تنظیمات ظریف مناسب است.
مقاومت بهتر در برابر شل‌شدن — زاویه‌ی مارپیچ کمتر، تمایل به باز شدن خودبه‌خود را کم می‌کند.
حساسیت بیشتر به آسیب — رزوه‌ی ریز راحت‌تر هرز می‌شود و به آلودگی و ضربه حساس‌تر است.
بستن کندتر — دور بیشتری لازم است، که در مونتاژ انبوه هزینه‌ی زمانی دارد.

در قطعات با جنس نرم (آلومینیوم، چدن) رزوه ریز معمولاً توصیه نمی‌شود چون عمق درگیری کم، احتمال کنده‌شدن رزوه را بیشتر می‌کند.

معادل ISO و نکته آچارخور

جایگزین DIN 961 استاندارد DIN EN ISO 8676 است و همان تفاوت آچارخور خانواده را دارد:

سایزهایی که آچارخورشان در نسخه ISO فرق می‌کند
سایز	DIN 961	نسخه ISO
M10	17	16
M12	19	18
M14	22	21
M22	32	34

چهار پیچ شش‌گوش DIN در یک نگاه
	رزوه درشت	رزوه ریز
نیم رزوه (ساق دارد)	DIN 931	DIN 960
تمام رزوه	DIN 933	DIN 961

هر چهار استاندارد سر یکسانی دارند: آچارخور و ارتفاع سر در همه‌شان یکی است. تفاوت فقط در دو چیز است — اینکه رزوه تا زیر سر می‌آید یا ساق صاف دارد، و اینکه گام رزوه درشت است یا ریز.

کلاس استحکام و جنس

این پیچ در کلاس‌های ۸٫۸، ۱۰٫۹ و ۱۲٫۹ برای فولاد و A2-70 و A4-70 برای استنلس عرضه می‌شود.

خواندن کلاس ساده است: در «۸٫۸»، عدد اول ضرب در ۱۰۰ تقریباً مقاومت کششی بر حسب مگاپاسکال است (۸۰۰)، و عدد دوم نسبت تنش تسلیم به مقاومت کششی را می‌دهد (۰٫۸ یعنی ۶۴۰).

دو نکته‌ی مهم:

مهره باید هم‌کلاس یا بالاتر باشد — برای پیچ ۸٫۸ مهره کلاس ۸، برای ۱۰٫۹ مهره کلاس ۱۰.
کلاس بالاتر همیشه بهتر نیست. پیچ ۱۲٫۹ سخت‌تر ولی تردتر است و به شکنندگی هیدروژنی حساس‌تر؛ در محیط خورنده یا با آبکاری الکتریکی باید با احتیاط استفاده شود.

سوالات متداول

تفاوت DIN 961 و DIN 933 چیست؟

هر دو تمام رزوه‌اند؛ DIN 961 رزوه ریز دارد و DIN 933 رزوه درشت.

تفاوت DIN 961 و DIN 960 چیست؟

هر دو رزوه ریز دارند؛ DIN 961 تا زیر سر رزوه دارد و DIN 960 ساق صاف.

معادل ISO استاندارد DIN 961 کدام است؟

ISO 8676.

چرا رزوه ریز در برابر ارتعاش بهتر است؟

زاویه مارپیچ کمتر است و تمایل به باز شدن خودبه‌خود را کاهش می‌دهد. البته جایگزین مهره خودقفل‌کن نیست.

آچار پیچ DIN 961 با DIN 933 فرق دارد؟

خیر. ابعاد سر در همه پیچ‌های شش‌گوش DIN یکسان است.
