پیچ شش‌گوش نیم رزوه DIN 931 پایه‌ای‌ترین پیچ صنعت است: سر شش‌گوش، ساق صاف، و رزوه فقط در بخش انتهایی. همین ساق صاف است که آن را از برادر تمام‌رزوه‌اش DIN 933 جدا می‌کند و در اتصالات تحت بار برشی به گزینه‌ی درست تبدیلش می‌کند.
در این مقاله درباره پیچ شش گوش نیم دنده DIN 931 می خوانید.
پیچ شش گوش نیم دنده DIN 931 یک پیچ استاندارد آلمانی است که با این استاندارد شناخته می‌شود. این پیچ در سایزها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد فراوان دارد. این پیچ از آهن معمولی گرید 5.6 تا 12.9 و آلیاژهای مونل و اینکونل و تیتانیوم ساخته می‌شود و به بازار مصرف ارسال می‌گردد. پیچ شش گوش نیم دنده DIN 931 به پیچ نیم دنده هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکانپذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M3 تا سایز M48 تولید می‌شود.
👈موارد فنی و مهم در خرید پیچ شش گوش نیم دنده DIN 931
DIN 931 در حال حاضر با استاندارد DIN EN ISO 4014 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 931 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ ISO 4014; CSN 021101; PN 82101; UNI 5737; EU 24014; است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های آهنی و کربن استیل گرید‌های 5.6,5.8,8.8,10.9,12.9 و استنلس استیل A2, A4 و در موارد خاص و کم مصرف از آلیاژهای مونل و اینکونل و تیتانیوم گرید 4 و 5 و 7 تولید می‌شود و به دست مصرف کننده می رسد.
👈روش تولید پیچ شش گوش نیم دنده DIN 931
این پیچ هم به روش سرد و هم به روش سرد تولید می‌شود. بنا به نیاز مشتری و توان ماشین آلات و محل مصرف پیچ تولید می‌شود. پیچ شش گوش نیم دنده DIN 931 در سایزهای کوچک به روش فورج سرد تولید می‌شود و در سایزهای بزرگتر چون ماشین آلات دچار فرسودگی می‌شوند از روش فورج گرم تولید انجام می‌گیرد. شما فرض کنید پیچ در سایز بزرگ چه نیروی عظیمی می خواهد تا گل آن شکل بگیرد اما با گداخته کردن قسمت بالای پیچ می‌توان به راحتی آن را شکل داد. در پروسه تولید اگر برنامه ریزی تولید روی تعداد کم باشد پروسه تولید به صورت دستی خواهد بود ولی اگر بر اساس تولید انبوه باشد روش‌های نیمه دستی و حتی تمام اتوماتیک در برنامه کاری قرار خواهد گرفت.
👈موارد مصرفی پیچ شش گوش نیم دنده DIN 931
این پیچ در بسیاری از صنایع مورد استفاده قرار می‌گیرد. در خودرو‌سازی و ماشین‌سازی و ابزارهای حساس در صنایع سبک و سنگین و پل‌سازی رد پای این پیچ دیده می‌شود. DIN 931 آنقدر با ملاحظات فنی طراحی شده‌است که در همه جا دیده می‌شود. این پیچ در نیروگاه‌ها به وفور استفاده می‌گردد. البته باید در نظر داشته باشیم که این یک استاندارد متریک است و عموما با قطعات استاندارد متریک مورد استفاده قرار می‌گیرد.
👈مهره و واشر متناسب با پیچ شش گوش نیم دنده DIN 931
مهره متناسب با این پیچ DIN 934 است و واشر متناسب با این پیچ DIN 125 , DIN 127 است. این مهره و واشر و پیچ عموما باهم سفارش داده می‌شوند و مصرف می‌گردد. البته هنگام تهیه واشر و مهره برای پیچ شش گوش نیم دنده DIN 931 باید به نوع متریال مهره و واشر دقت بشود که همخوانی با پیچ داشته باشد. اگر پیچ مثلا از گرید 12.9 باشد ولی مهره آن از کلاس 8 باشد این اتصال، اتصال امنی نخواهد بود. لذا باید دقت لازم را در تهیه کالا داشته باشیم و یا با مشاوران خبره در انتخاب متریال همکاری داشته باشیم تا بهترین متریال و مناسبترین متریال به دست ما برسد.

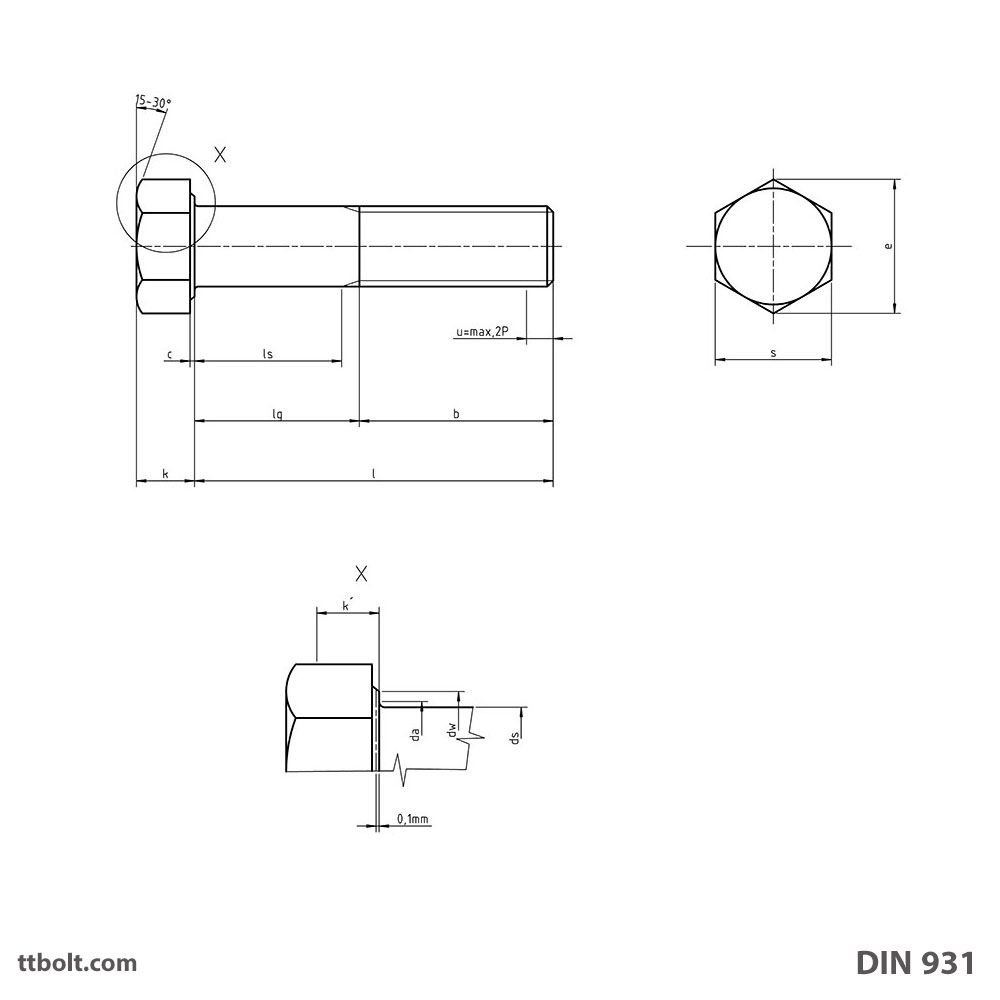

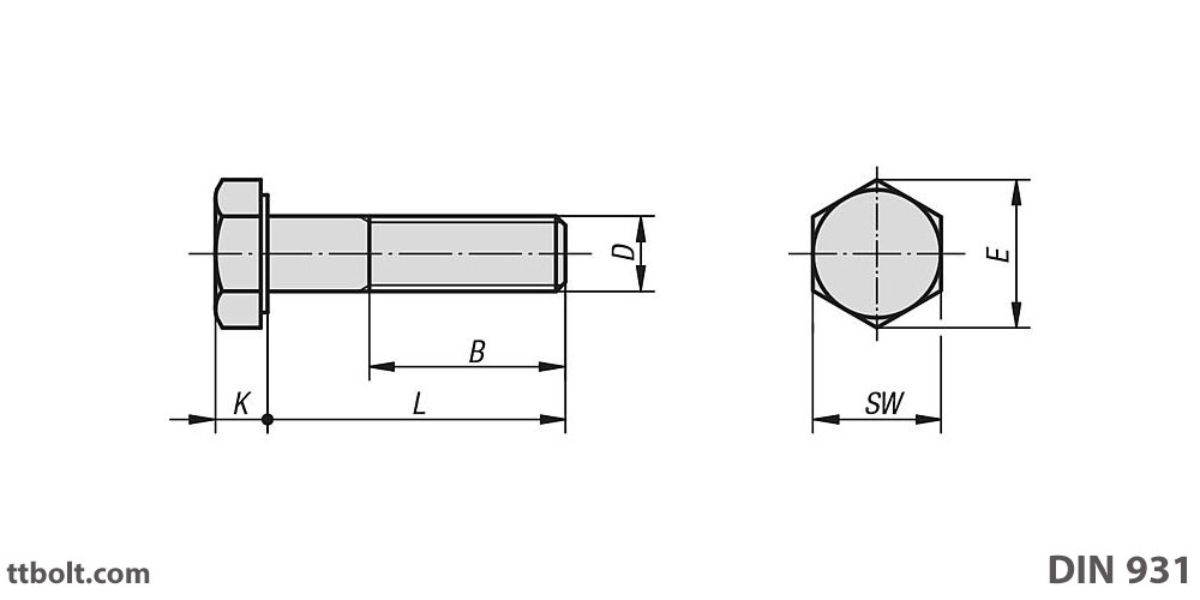

👈ابعاد مهندسی پیچ شش گوش نیم دنده DIN 931
از جمله اطلاعات فنی مناسب برای خریداران پیچ شش گوش نیم دنده DIN 931 اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.
| D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| K | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12.5 | 14 | 15 | 17 | 18.7 | 22.5 | 26 | 30 | 35 | 40 | |
| C | min. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | min. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 |
| max. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | max. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | |
| R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| S | DIN 931 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4014 | 16 | 18 | 21 | 34 | |||||||||||||||||
| e | DIN 931 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 4014 | 17,77 | 20,03 | 23,36 | 37,72 | |||||||||||||||||
| B (L≤125) | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | - | - | - | - | - | |
| B (125<L≤200) | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | - | - | |
| B (L>200) | - | - | - | - | - | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | 137 | 153 | |
👈جدول وزنی پیچ شش گوش نیم دنده DIN 931
| Diameter | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 | M36 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Length | ||||||||||||||||
| 25 | 3.12 | 4.86 | ||||||||||||||
| 30 | 3.61 | 5.64 | 8.06 | 12.7 | ||||||||||||
| 35 | 4.04 | 6.42 | 9.13 | 13.6 | 18.2 | |||||||||||
| 40 | 4.53 | 7.20 | 10.2 | 15.1 | 20.3 | 35.0 | ||||||||||
| 45 | 7.98 | 11.3 | 16.6 | 22.2 | 38.0 | 53.6 | ||||||||||
| 50 | 8.76 | 12.3 | 18.1 | 24.2 | 41.1 | 58.1 | 82.0 | |||||||||
| 55 | 13.4 | 19.5 | 25.8 | 43.8 | 62.6 | 88.1 | 115 | |||||||||
| 60 | 14.4 | 21.0 | 27.8 | 46.9 | 67.0 | 94.1 | 123 | |||||||||
| 65 | 22.5 | 29.8 | 50.0 | 70.3 | 98.8 | 131 | 171 | 219 | ||||||||
| 70 | 24.0 | 31.8 | 53.1 | 74.7 | 105.0 | 139 | 181 | 231 | 281 | |||||||
| 75 | 33.7 | 56.2 | 79.1 | 111.0 | 147 | 191 | 243 | 296 | ||||||||
| 80 | 35.7 | 59.3 | 83.6 | 117.0 | 155 | 200 | 255 | 311 | 392 | |||||||
| 85 | 62.4 | 88.1 | 123.0 | 163 | 210 | 267 | 326 | 410 | ||||||||
| 90 | 65.5 | 92.4 | 127.0 | 171 | 220 | 279 | 341 | 428 | 712 | |||||||
| 95 | 68.6 | 96.8 | 133.0 | 179 | 230 | 291 | 356 | 446 | 739 | |||||||
| 100 | 71.7 | 101.0 | 139.0 | 186 | 240 | 303 | 370 | 464 | 767 | |||||||
| 110 | 109.0 | 151.0 | 202 | 260 | 327 | 400 | 500 | 823 | 1240 | |||||||
| 120 | 118.0 | 164.0 | 218 | 280 | 351 | 430 | 535 | 880 | 1320 | |||||||
| 130 | 174.0 | 230 | 296 | 374 | 450 | 560 | 920 | 1390 | ||||||||
| 140 | 185.0 | 246 | 316 | 398 | 480 | 595 | 975 | 1470 | 2860 | |||||||
| 150 | 262 | 336 | 422 | 510 | 630 | 1030 | 1550 | 3010 | ||||||||
| 160 | 278 | 356 | 446 | 540 | 665 | 1085 | 1630 | 3160 | ||||||||
| 170 | 376 | 470 | 570 | 700 | 1140 | 1710 | 3300 | |||||||||
| 180 | 396 | 494 | 600 | 735 | 1200 | 1790 | 3440 | |||||||||
| 190 | 519 | 630 | 770 | 1250 | 1870 | 3580 | ||||||||||
| 200 | 544 | 660 | 805 | 1310 | 1950 | 3720 | ||||||||||
| 220 | 720 | 870 | 1420 | 2110 | 4010 | |||||||||||
| 240 | 935 | 1530 | 2270 | 4290 | ||||||||||||
| 260 | 1640 | 2430 | 4570 | |||||||||||||
| 280 | 1750 | 2590 | 4850 | |||||||||||||
| 300 | 1860 | 2750 | 5130 | |||||||||||||
| 320 | 5410 | |||||||||||||||
| 340 | 5690 |
سخن پایانی:
پیچ شش گوش نیم دنده DIN 931 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
👈دانلود اطلاعات پیچ شش گوش نیم دنده DIN 931
شما می‌توانید از طریق این لینک اطلاعات فنی پیچ شش گوش نیم دنده DIN 931 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.
جدول ابعاد سر پیچ DIN 931
ابعاد سر در هر چهار استاندارد شش‌گوش DIN یکسان است. s آچارخور و k ارتفاع سر است.
| رزوه d | گام P | آچارخور s | ارتفاع سر k |
|---|---|---|---|
| M5 | 0.8 | 8 | 3.5 |
| M6 | 1 | 10 | 4 |
| M8 | 1.25 | 13 | 5.3 |
| M10 | 1.5 | 17 | 6.4 |
| M12 | 1.75 | 19 | 7.5 |
| M14 | 2 | 22 | 8.8 |
| M16 | 2 | 24 | 10 |
| M18 | 2.5 | 27 | 11.5 |
| M20 | 2.5 | 30 | 12.5 |
| M22 | 2.5 | 32 | 14 |
| M24 | 3 | 36 | 15 |
| M27 | 3 | 41 | 17 |
| M30 | 3.5 | 46 | 18.7 |
| M33 | 3.5 | 50 | 21 |
| M36 | 4 | 55 | 22.5 |
| M39 | 4 | 60 | 25 |
| M42 | 4.5 | 65 | 26 |
| M45 | 4.5 | 70 | 28 |
| M48 | 5 | 75 | 30 |
هشدار: DIN 931 با ISO 4014 در چهار سایز یکی نیست
DIN 931 بازنشسته شده و جایگزینش DIN EN ISO 4014 است. اما این جایگزینی ابعاد را دست‌نخورده نگذاشته:
| سایز | DIN 931 | نسخه ISO |
|---|---|---|
| M10 | 17 | 16 |
| M12 | 19 | 18 |
| M14 | 22 | 21 |
| M22 | 32 | 34 |
این دقیقاً همان چهار سایزی است که در مهره‌ها هم تغییر کرده‌اند. یعنی اگر پروژه‌ای با نقشه‌ی DIN کار می‌کند و شما جنس ISO تحویل می‌دهید، در M10، M12، M14 و M22 ابزار سر کار جواب نمی‌دهد. در سفارش صریحاً DIN 931 یا ISO 4014 را بنویسید.
نیم رزوه یا تمام رزوه؟
این تصمیم فقط سلیقه‌ای نیست و روی رفتار اتصال اثر دارد:
- پیچ نیم رزوه (ساق‌دار) در ناحیه‌ی برش، سطح مقطع کامل و صاف دارد. در اتصالاتی که بار جانبی وارد می‌شود، ساق صاف بار برشی را بهتر تحمل می‌کند و قطعات را دقیق‌تر هم‌محور نگه می‌دارد. همچنین ساق صاف نقطه‌ی تمرکز تنش ندارد، در حالی که ریشه‌ی رزوه همیشه نقطه‌ی تمرکز تنش است.
- پیچ تمام رزوه انعطاف بیشتری در ضخامت قطعات می‌دهد: با یک طول می‌توانید ضخامت‌های مختلف را ببندید. در انبارداری هم تنوع کمتری لازم است.
قاعده‌ی عملی: اگر بار برشی در کار است یا اتصال باید موقعیت دقیق را حفظ کند، نیم رزوه؛ اگر اتصال صرفاً کششی است و انعطاف مهم‌تر است، تمام رزوه.
طول رزوه چقدر است؟
در پیچ نیم رزوه، طول رزوه (b) به طول کل پیچ بستگی دارد و در سه باند تعریف می‌شود:
- طول‌های تا ۱۲۵ میلی‌متر:
b = 2d + 6 - طول‌های بیش از ۱۲۵ تا ۲۰۰ میلی‌متر:
b = 2d + 12 - طول‌های بیش از ۲۰۰ میلی‌متر:
b = 2d + 25
یعنی یک پیچ M16 به طول ۱۰۰ میلی‌متر، ۳۸ میلی‌متر رزوه دارد و بقیه‌اش ساق صاف است. این عدد را قبل از سفارش بررسی کنید: اگر ضخامت قطعات بیشتر از (طول پیچ منهای طول رزوه) باشد، رزوه در صفحه‌ی برش می‌افتد.
| رزوه درشت | رزوه ریز | |
|---|---|---|
| نیم رزوه (ساق دارد) | DIN 931 | DIN 960 |
| تمام رزوه | DIN 933 | DIN 961 |
هر چهار استاندارد سر یکسانی دارند: آچارخور و ارتفاع سر در همه‌شان یکی است. تفاوت فقط در دو چیز است — اینکه رزوه تا زیر سر می‌آید یا ساق صاف دارد، و اینکه گام رزوه درشت است یا ریز.
کلاس استحکام و جنس
این پیچ در کلاس‌های ۸٫۸، ۱۰٫۹ و ۱۲٫۹ برای فولاد و A2-70 و A4-70 برای استنلس عرضه می‌شود.
خواندن کلاس ساده است: در «۸٫۸»، عدد اول ضرب در ۱۰۰ تقریباً مقاومت کششی بر حسب مگاپاسکال است (۸۰۰)، و عدد دوم نسبت تنش تسلیم به مقاومت کششی را می‌دهد (۰٫۸ یعنی ۶۴۰).
دو نکته‌ی مهم:
- مهره باید هم‌کلاس یا بالاتر باشد — برای پیچ ۸٫۸ مهره کلاس ۸، برای ۱۰٫۹ مهره کلاس ۱۰.
- کلاس بالاتر همیشه بهتر نیست. پیچ ۱۲٫۹ سخت‌تر ولی تردتر است و به شکنندگی هیدروژنی حساس‌تر؛ در محیط خورنده یا با آبکاری الکتریکی باید با احتیاط استفاده شود.
سوالات متداول
تفاوت DIN 931 و DIN 933 چیست؟
DIN 931 ساق صاف دارد و فقط بخش انتهایی‌اش رزوه است؛ DIN 933 تا زیر سر رزوه دارد. ابعاد سر هر دو یکسان است.
آیا DIN 931 با ISO 4014 قابل تعویض است؟
در بیشتر سایزها بله، ولی در M10، M12، M14 و M22 آچارخور فرق دارد.
طول رزوه پیچ نیم رزوه چقدر است؟
برای طول‌های تا ۱۲۵ میلی‌متر برابر ۲d+۶ است؛ برای طول‌های بلندتر ۲d+۱۲ و ۲d+۲۵.
چرا در اتصال برشی پیچ نیم رزوه بهتر است؟
ساق صاف سطح مقطع کامل دارد و نقطه تمرکز تنش ندارد، در حالی که ریشه رزوه همیشه نقطه تمرکز تنش است.
مهره مناسب DIN 931 کدام است؟
مهره شش‌گوش DIN 934 هم‌سایز، با کلاسی مساوی یا بالاتر از عدد اول کلاس پیچ.
