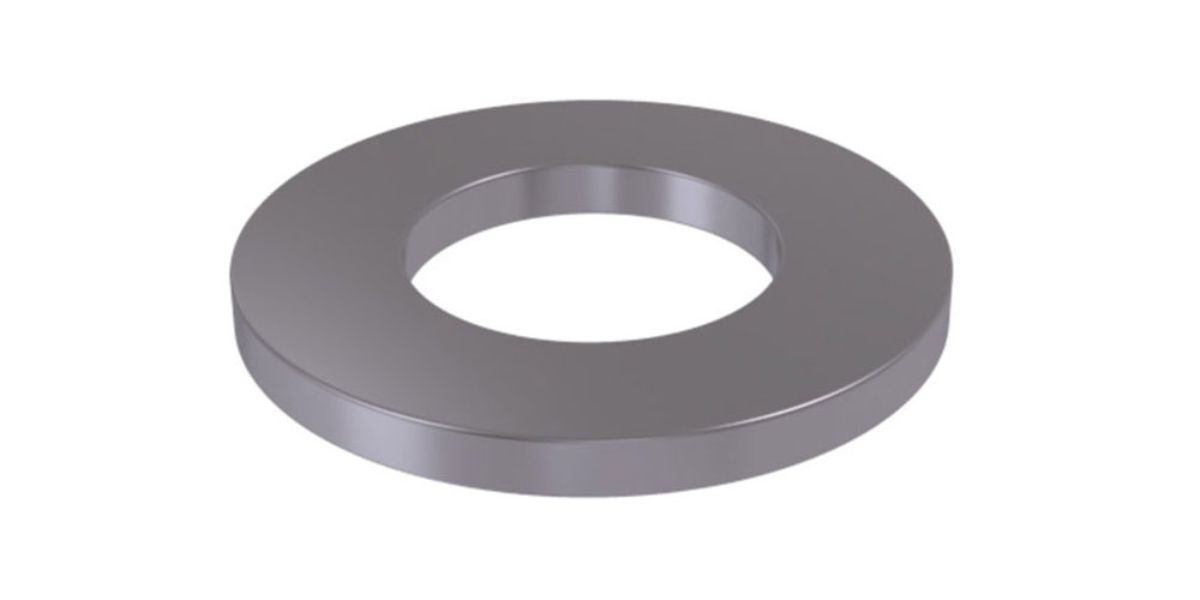

واشر تخت DIN 125 پرمصرف‌ترین واشر صنعت است و همان قطعه‌ای است که اغلب بدون فکر کردن زیر مهره گذاشته می‌شود. اما واشر کار مشخصی دارد: پخش‌کردن نیروی بستن روی سطح بزرگ‌تر، محافظت از سطح قطعه در برابر چرخش مهره، و پوشاندن سوراخ‌هایی که کمی بزرگ‌تر از پیچ درآمده‌اند. انتخاب اشتباه ضخامت یا قطر خارجی، همین کار ساده را بی‌اثر می‌کند.
DIN 125 چیست؟
DIN 125 استاندارد آلمانی واشرهای تخت گرد بدون پخ است. ویرایش مرجع آن DIN 125-1:1990 فرم A را تعریف می‌کند و امروز با DIN EN ISO 7089 جایگزین شده. برخلاف بعضی جایگزینی‌های دیگر، اینجا خبر خوبی هست: ابعاد اسمی DIN 125 و ISO 7089 یکسان است، پس این دو در عمل قابل تعویض‌اند و لازم نیست نگران تفاوت باشید.
فرم B این استاندارد (با پخ) از نظر ابعادی با فرم A یکی است و تفاوتش فقط در پخ لبه است.
جدول ابعاد واشر تخت DIN 125
در جدول زیر d1 قطر داخلی (سوراخ)، d2 قطر خارجی و s ضخامت است. قطر داخلی مقدار حداقل و قطر خارجی مقدار حداکثر را نشان می‌دهد.
| برای پیچ | قطر داخلی d1 | قطر خارجی d2 | ضخامت s |
|---|---|---|---|
| M3 | 3.2 | 7 | 0.5 |
| M4 | 4.3 | 9 | 0.8 |
| M5 | 5.3 | 10 | 1 |
| M6 | 6.4 | 12 | 1.6 |
| M8 | 8.4 | 16 | 1.6 |
| M10 | 10.5 | 20 | 2 |
| M12 | 13 | 24 | 2.5 |
| M14 | 15 | 28 | 2.5 |
| M16 | 17 | 30 | 3 |
| M18 | 19 | 34 | 3 |
| M20 | 21 | 37 | 3 |
| M22 | 23 | 39 | 3 |
| M24 | 25 | 44 | 4 |
| M27 | 28 | 50 | 4 |
| M30 | 31 | 56 | 4 |
| M33 | 34 | 60 | 5 |
| M36 | 37 | 66 | 5 |
این مقادیر در شهریور ۱۴۰۵ در برابر دو منبع مستقل (fasteners.eu و Torqbolt) راستی‌آزمایی شده‌اند.
هشدار: جدول‌های متناقض در اینترنت
اگر ابعاد DIN 125 را جست‌وجو کنید، به جدول‌هایی می‌رسید که برای سایزهای یکسان قطر خارجی متفاوتی می‌دهند — مثلاً ۱۲٫۵ یا ۱۷ یا ۲۱ میلی‌متر برای سایزهایی که در DIN 125 به‌ترتیب ۱۲، ۱۶ و ۲۰ هستند.
دلیلش این است که آن جدول‌ها در واقع ابعاد BS 4320 (استاندارد بریتانیایی) را با برچسب DIN 125 منتشر کرده‌اند. ما در راستی‌آزمایی کاتالوگ خودمان دقیقاً با همین تناقض روبه‌رو شدیم و آن منبع را کنار گذاشتیم. اگر نقشه‌ی شما DIN 125 را خواسته، قطر خارجی باید با جدول بالا بخواند.
جنس، سختی و پوشش
خود DIN 125 فقط جنس را مشخص می‌کند؛ کلاس‌های سختی از ISO 7089 می‌آیند:
- 200 HV — واشر فولادی معمولی، برای اتصالات عمومی.
- 300 HV — سخت‌تر، برای جایی که فشار سطحی زیر مهره بالاست و واشر نرم فرو می‌رود.
- A2 (معادل ۳۰۴) — استنلس برای محیط مرطوب عمومی.
- A4 (معادل ۳۱۶) — استنلس مقاوم به کلراید، برای محیط دریایی و پتروشیمی.
پوشش‌های متداول: خام، آبکاری روی (گالوانیزه سرد) و گالوانیزه گرم. قاعده‌ی همیشگی این است که جنس و پوشش واشر باید با پیچ و مهره هم‌خانواده باشد؛ واشر استیل زیر مهره‌ی فولادی گالوانیزه در حضور رطوبت خوردگی گالوانیکی می‌دهد.
واشر تخت کِی کافی نیست؟
DIN 125 یک واشر ساده‌ی پخش‌کننده‌ی بار است و در این موارد جواب نمی‌دهد:
- ارتعاش: واشر تخت مهره را قفل نمی‌کند. برای ارتعاش سراغ واشر فنری DIN 127 یا مهره خودقفل‌کن DIN 985 بروید.
- سوراخ بزرگ یا قطعه‌ی نرم: وقتی سوراخ خیلی گشاد است یا قطعه چوب و پلاستیک است، واشر پهن DIN 9021 با قطر خارجی بزرگ‌تر لازم است.
- اتصال ساختاری پیش‌تنیده: واشر معمولی زیر بار پیش‌تنیدگی بالا تغییر شکل می‌دهد. آنجا واشر سخت DIN 6916 یا ASTM F436 لازم است — که در ادامه توضیح داده شده.
خانواده واشرها: کدام واشر برای کدام کار
DIN 125 نقطه‌ی شروع است، اما برای هر مسئله‌ای واشر مخصوصی وجود دارد. این جدول کمک می‌کند در مرحله‌ی طراحی انتخاب درست انجام شود:
| استاندارد | نوع | مسئله‌ای که حل می‌کند |
|---|---|---|
| DIN 125 | واشر تخت | پخش بار و محافظت از سطح — انتخاب پیش‌فرض |
| DIN 9021 | واشر پهن | قطر خارجی بزرگ‌تر، برای قطعات نرم یا سوراخ گشاد |
| DIN 127 | واشر فنری | مقاومت در برابر شل‌شدن بر اثر ارتعاش |
| DIN 6916 | واشر سخت ساختمانی | حفظ پیش‌تنیدگی در اتصالات پرمقاومت |
| DIN 433 | واشر تخت با قطر خارجی کوچک | جایی که فضای شعاعی محدود است |
خطاهای رایج در استفاده از واشر تخت
- گذاشتن دو واشر روی هم. این کار سطح تکیه‌گاه را بهتر نمی‌کند و فقط یک سطح لغزش اضافه می‌سازد که به شل‌شدن کمک می‌کند.
- واشر بزرگ‌تر از سایز پیچ. واشر M12 روی پیچ M10 یعنی مهره روی لبه‌ی سوراخ می‌نشیند و فشار به‌جای پخش‌شدن، متمرکز می‌شود.
- استفاده از واشر تخت به‌جای واشر قفلی. واشر تخت هیچ اثر ضدارتعاشی ندارد؛ این تصور رایج منشأ بسیاری از شل‌شدن‌هاست.
- ناهماهنگی جنس. واشر استیل زیر مهره‌ی گالوانیزه در محیط مرطوب، سلول خوردگی گالوانیکی می‌سازد و پوشش روی را می‌خورد.
- واشر نرم زیر پیچ کلاس بالا. پیچ ۱۰٫۹ و ۱۲٫۹ فشار سطحی زیادی ایجاد می‌کنند؛ واشر ۲۰۰ HV زیرشان فرو می‌رود و گشتاور بستن معنای خودش را از دست می‌دهد.
چک‌لیست سفارش
برای اینکه سفارش واشر بدون رفت‌وبرگشت انجام شود، این پنج مورد را مشخص کنید:
- استاندارد: DIN 125 (یا ISO 7089 که هم‌ابعاد است).
- سایز پیچ: مثلاً M12 — نه قطر سوراخ واشر.
- کلاس سختی: 200 HV برای عمومی، 300 HV برای فشار سطحی بالا.
- جنس: فولاد، استنلس A2 یا استنلس A4.
- پوشش: خام، آبکاری روی، یا گالوانیزه گرم — هماهنگ با پیچ و مهره.
نکته‌ی عملی: واشر معمولاً وزنی فروخته می‌شود. چون ضخامت و قطر خارجی بین سایزها تفاوت زیادی دارد، تبدیل وزن به تعداد بدون داشتن سایز دقیق ممکن نیست؛ در استعلام حتماً تعداد و سایز را جدا بنویسید.
واشر تخت در برابر واشر ساختاری — با عدد
پرسش پرتکراری که در پروژه‌های سازه‌ای پیش می‌آید: آیا واشر تخت معمولی جای واشر ساختاری را می‌گیرد؟ جدول زیر از داده‌های تأییدشده‌ی کاتالوگ فنی تی‌تی‌بولت پاسخ را نشان می‌دهد:
| سایز | قطر خارجی — DIN 125 | قطر خارجی — DIN 6916 | ضخامت — DIN 125 | ضخامت — DIN 6916 |
|---|---|---|---|---|
| M3 | 7 | — | 0.5 | — |
| M4 | 9 | — | 0.8 | — |
| M5 | 10 | — | 1 | — |
| M6 | 12 | — | 1.6 | — |
| M8 | 16 | — | 1.6 | — |
| M10 | 20 | — | 2 | — |
| M12 | 24 | 24 | 2.5 | 3 |
| M14 | 28 | — | 2.5 | — |
| M16 | 30 | 30 | 3 | 4 |
| M18 | 34 | — | 3 | — |
| M20 | 37 | 37 | 3 | 4 |
| M22 | 39 | 39 | 3 | 4 |
| M24 | 44 | 44 | 4 | 4 |
| M27 | 50 | 50 | 4 | 5 |
| M30 | 56 | 56 | 4 | 5 |
| M33 | 60 | — | 5 | — |
| M36 | 66 | 66 | 5 | 6 |
ردیف خالی یعنی آن سایز در دامنه‌ی آن استاندارد نیست؛ DIN 6916 از M12 تا M36 تعریف شده است.
واشر در کدام سمت و چند تا؟
سه پرسش عملی که در اجرا زیاد پیش می‌آید:
زیر سر پیچ یا زیر مهره؟
اصولاً زیر جزئی که می‌چرخد. اگر مهره را می‌بندید و پیچ ثابت است، واشر زیر مهره ضروری‌تر است. در اتصالاتی که هر دو سمت به محافظت نیاز دارند — مثل جنس نرم در هر دو طرف — واشر در هر دو سمت گذاشته می‌شود.
چند واشر؟
یکی. گذاشتن دو واشر روی هم سطح نشیمن را بزرگ‌تر نمی‌کند؛ فقط یک سطح لغزش اضافه می‌سازد که رفتار اصطکاکی اتصال را تغییر می‌دهد و در اتصال پیش‌تنیده اصلاً پذیرفته نیست. اگر به سطح بزرگ‌تری نیاز دارید، واشر پهن‌تر و ضخیم‌تر بخواهید.
واشر برای پرکردن فاصله؟
استفاده از چند واشر به‌عنوان شیم برای جبران طول زیادِ پیچ، راه‌حل نیست. طول پیچ باید درست انتخاب شود؛ هر واشر اضافه، یک سطح تماس اضافه و یک منبع نشست بیشتر است.
سوالات متداول
آیا DIN 125 با ISO 7089 یکی است؟
بله. ابعاد اسمی قطر داخلی، قطر خارجی و ضخامت در هر دو یکسان است و قابل تعویض‌اند.
گذاشتن دو واشر روی هم اشکالی دارد؟
بله. سطح تکیه‌گاه بهتر نمی‌شود و یک سطح لغزش اضافه ایجاد می‌شود که احتمال شل‌شدن را بیشتر می‌کند.
قطر داخلی واشر چرا از قطر پیچ بزرگ‌تر است؟
برای اینکه واشر روی رزوه و شعاع زیر سر پیچ بنشیند و گیر نکند. مثلاً واشر M10 قطر داخلی ۱۰٫۵ دارد.
تفاوت فرم A و فرم B چیست؟
فقط پخ لبه. ابعاد اسمی هر دو یکسان است.
واشر ۲۰۰ HV بهتر است یا ۳۰۰ HV؟
برای اتصالات عمومی ۲۰۰ HV کافی است. اگر فشار سطحی زیر مهره بالاست یا از پیچ کلاس بالا استفاده می‌کنید، ۳۰۰ HV مانع فرورفتن واشر می‌شود.
واشر تخت جلوی باز شدن مهره را می‌گیرد؟
خیر. واشر تخت هیچ اثر قفل‌کنندگی ندارد. برای ارتعاش باید از واشر فنری یا مهره خودقفل‌کن استفاده کرد.
واشر تخت معمولی جای واشر ساختاری را می‌گیرد؟
خیر. واشر ساختاری هم ضخیم‌تر و هم پهن‌تر است و سخت‌کاری شده. جایگزینی‌اش یک تغییر طراحی است نه انتخاب تدارکاتی.
واشر را زیر سر پیچ بگذاریم یا زیر مهره؟
اصولاً زیر جزئی که می‌چرخد. اگر هر دو طرف جنس نرم است، واشر در هر دو سمت گذاشته می‌شود.
دو واشر روی هم اشکالی دارد؟
بله. سطح نشیمن را بزرگ‌تر نمی‌کند و فقط یک سطح لغزش اضافه می‌سازد؛ در اتصال پیش‌تنیده پذیرفته نیست.
می‌توان با واشر، طول زیادِ پیچ را جبران کرد؟
راه‌حل درستی نیست. طول پیچ باید درست انتخاب شود؛ هر واشر اضافه یک سطح تماس و یک منبع نشست بیشتر است.
جمع‌بندی
واشر تخت DIN 125 در سایزهای M3 تا M36 با ابعاد استانداردشده عرضه می‌شود و با ISO 7089 قابل تعویض است. دو نکته را در سفارش رعایت کنید: قطر خارجی را با جدول DIN بررسی کنید (نه جدول‌های BS که گاهی با همین نام منتشر می‌شوند)، و جنس و پوشش واشر را هم‌خانواده‌ی پیچ و مهره انتخاب کنید.
