پین‌ها در صنعت بسیار پرکاربرد هستند پین‌ها از متریال‌های مختلف و عموما از جنس آهن نرم یا آهن خشکه ساخته می‌شوند. پین‌ها باعث ایجاد اتصال موقت با کمترین زمان ممکن می‌شوند. از پین‌ها برای قفل کردن مهره روی پیچ یا کوپل کردن شفت الکترومتورها یا نگه داشتن یک فلز روی فلز دیگری استفاده کرد. پین‌ها در سایز‌های استاندارد وارد بازار مصرفی می‌شوند. اگر نیاز به پین خاصی هم باشد می‌توان آن را با رعایت اصول طراحی کرد و بعد از انجام تست‌های مورد نیاز آن را استفاده کرد. استانداردهای DIN برای پین‌ها شامل پین‌های چاکدار و پین‌های استوانه ای و پین‌های مخروطی و پین‌های استوانه ای و... می‌شود. این استاندارد‌ها در طول سالها ایجاد شده‌اند و هر یک کاربرد خاص خود را دارند.

واشر های فنری بشقابی، قطعه فلز های حلقوی هستند که سطح آنها محدب است و به همین علت خاصیت فنریت دارند و به آنها واشر های بشقابی فنری گفته میشود. واشر ها برای محکم بسته شدن و اتصالات و تقویت پایداری اتصال استفاده میشود. بسته به کاربرد هر واشر شکل و طرح آنها متفاوت است. برای مثال واشر های دنده دار به گونه بهتری از لغزش اتصال جلوگیری میکند. واشر های فنلری روش های تولید متنوعی دارند که یکی از آنها میتواند برش دادن قطعات دایره ای از ورقه مورد نظر و پانچ کردان  آن ها باشد. پرکاربرد ترین استاندارد این واشر ها DIN6796 و Din6908 میباشد. جنس متریال آنها از فولاد فنری و استنلس استیل A2 , A4 است. این واشر ها در گرید های 8.8 , 10.9 استفاده میشود. سایز اسمی آنها از 2mm تا 31mm است.سایز اسمی به معنای قطر دهانه واشر است. برخی از استاندارد های این واشر دقت بیشتر در تولید دارند و علاوه بر قطر دهانه و قطر کل نیاز به ضخامت هم دارند. برای نمونه میتوان به DIN2093 اشاره کرد. آبکاری این واشر ها اصولا از جنس داکرومات و گالوانیزه است. تی تی بولت قادر به تامین واشر های شما با متریال و آبکاری مورد نظر شما میباشد.

واشر های تخت ساده از نوع واشر های ابتدایی میباشد. این واشر ها در اکثر صنایع مورد استفاده قرار میگیرند. واشر های ساده با قطر و ضخامت های گوناگون عرضه میشود. مهم ترین پارمتر های اندازه گیری واشر های ساده قطر سوراخ داخلی و قطر دایره بیرونی و ضخامت واشر است. علوه بر این ابعاد فیزیکی جنس واشر نیز مهم میباشد. واشر های ساده با پوشش های گالوانیزه گرم و گالوانیزه سرد و داکرومات و پوشش زاج و کروم قابل تهیه هستند. در نگاه اول واشر های ساده به نظر بی مصرف دیده میشود اما همین قطعه ساده اتصال پایداری را ایجاد میکند. فرض کنید سطح مقطع مورد استفاده نسبتاً کم باشد شما به وسیله یک واشر مناسب میتوانید نیروی وارده از طرف مهره را روی سطح کار پخش کنید تا فشار وارد بر سطح کاهش یابد. بعضی از واشر ها که از جنس فولاد خشکه میباشد در کاربرد های ساختمانی بسیار مورد استفاده هستند که یکی از آنها واشر DIN 6916 میباشد. این واشر در بین واشر های تخت ساده بسیار پرکاربرد است. که در مصرف عامیانه از آن به نام واشر HV یاد میشود. امروزه همانند استاندارد های DIN کشور چین استاندارد های مشابه ای تبعین نموده است که شما برای خرید این محصولات میتوانید از استاندارد های چینی هم بهره ببرید. روش تولید واشر های تخت ساده تقریباً ساده است به این صورت که فلز مورد نظر را که یک ورق مناسب برای تولید واشر است را زیر دستگاه پرس وارد کرده و به صورد حلقوی برش میزنند. سپس پوشش مناسب به واشر ها داده میشود و روانه بازار میشوند. در جدول زیر شما طیف وسیعی از واشر های تخت ساده را مشاهده میکنید.

واشر های فنری از واشر های ساده کارآمدی بیشتری دارند این واشر ها علاوه بر بخش نیروی حاصل از بسته شدن پیچ روی مهره، باعث سخت تر باز شدن پیچ و مهره میشوند. این واشر ها اغلب از جنس فولاد خشکه تولید میشوند. همچنین جهت تابش واشر برای پیج های راستگرد با پیچ های چپگرد متفاوت میباشد به این معنی که اگر شما بخواهید برای پیچ های چپگرد از واشر فنری استفاده کنید باید واشر های فنری مناسب پیچ های چپگرد تهیه کنید. این یک نکته مهم در انتخاب مهم در انتخاب واشر های فنری میباشد. بعد از انتخاب صحیح جهت پیچش واشر حتماً باید از واشر های استاندارد با متریال مناسب استفاده کنید. اگر خرید شما عمده و حساس باشد حتماً باشد از خریدار گواهی نامه فنی تولید واشر را دریافت کنید. منظور از گواهی نامه فنی همان ستریفیکیت کارخانه میباشد. که به صورت کپی در اختیار خریدار قرار میگیرد. بعد از خرید واشر و حمل آن به انبار خود چند نمونه انتخابی را به آزماشیگاه بفرستید تا کیفیت مکانیکی و متریال آن تایید شود. در غیر این صورت از این محصول استفاده نکنید چرا که واشر های فنری از قطعات حساس یک مجموعهه مکانیکی میباشد که اهمال کاری در مصرف آن موجب خسارت های سنگین مالی میشود. چرا که واشر های فنری در محیط هایی که لرزش مکانیکی وجود دارد استفاده میشود و اگر کیفیت واشر فنری پایین باشد قطعا مهره توسط لرزش باز شده و باعث آسیب زدن به کل مجموعه میشود. روش تولید واشر های فنری به این گونه است که ابتدا مفتول فولادی مناسب نورد میشود تا به صورت سطح مقطع مستطیل برسد. بعد از نورد شدن ان را دور میله ای با قطر مشخص میپیچند و به وسیله ی کاتر مخصوص آن پیچه فلزی را به صورت دایره برش میزنند و بعد از شکل دهی فیزیکی روی واشر را پوشش گالوانیزه ی گرم یا گالوانیزه سرد یا داکرومات یا زاج کاری میکنند.

واشر های فنری نوعی واشر صنعتی میباشد که درماشین سازی مورد استفاده فراوان دارد. در یک رنج فرکانس لرزشی این نوع واشر ها به خوبی عمل میکنند و باعث جلوگیری از باز شدن مهره  از روی پیج میشوند. به علت اینکه این واشر ها بیشتر در محیط های روغنی مورد استفاده قرار میگیرند پوشش زاج کاری دارند. در ایران از این نوع واشر در کاربرد های صنعتی استفاده میشود. تولید این واشر در ایران امکان پذیر است و توسط کارخانه های داخلی تولید میگردد. شکل موج دار آن باعت میشود بعد از بسته شدن این واشر نیروی معکوس در جهت باز نشدن مهره از پیچ ایجاد میکند. در بازار ایران عبارت واشر فنری به اشتباه برای واشر های قفلی به کابرده مشود که باید به این موضوع دقت کنیم که واشر های فنری همان واشر های موجی هستند که با واشر های قفلی تفاوت دارند. واشر های فنری از سایز 3mm تا سایز 36mm موجود هستند. جنس این واشر ها از فولاد های خشکه فنری است که باعث ایجاد حالت فنری در آنها میشود. این واشر ها از ورق های صاف تولید میشود که در یک پروسه پرس کاری تغییر شکل میدهند و به صورت فنری در می آیند. عموماً ضخامت این واشر ها کمتر از یک میلیمتر میباشد و هدف اصلی این نوع واشر ها جلو گیری از باشز شند مهره در یک رنج فرکانس مشخص میباشد. امروزه از این واشر ها به وفور استفاده میشود. استفاده از واشر های فنری ضریب اطمینان بالایی را به ارمغان می آورد. بعد از یک بار بسته شدن این واشر و باز شدن ان بهتر است از واشر جدید برای بار دوم استفاده کرد و واشر های قبلی را دور ریخت چون در مرور زمان خاصیت فنری واشر با سرد و گرم شدن کمتر میشود.

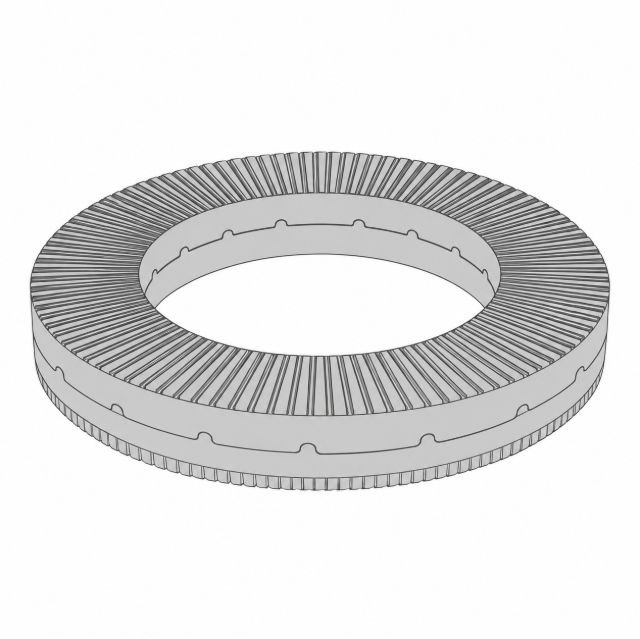

واشر های دندانه دار (واشر های عاج دار) قفلی نوعی از واشر ها هستند که اصولا دندانه های برآمده و پیچ خورده ای دارند که همین امر سبب شده تا این واشر ها در هنگام لرزش بتوانند از باز شدن پیچ و مهره جلوگیری کنند. همین دندانه های پیچ خورده به انها خاصیت فنریت میدهد و باعث میشود بعد از بسته شدن استحکاک بیشتر ایجاد کنند. یکی از بهترین انواع این واشر ها DIN 25201 است که یکی از شرکت های تولید کننده این واشر NordLock آلمان است. توجه داشته باشید که دندانه های DIN 25201 با دیگر واشر های دندانه دار متفاوت است. این واشر ها بسته جهت پیچ خوردگی دندانه هایشان راستگرد یا چپگرد بودن را تعیین میکنند. به همین علت در هنگام خرید این واشر ها باید به چپگرد یا راستگرد بودن پیچ دقت کرد. این واشر ها انواع مختلفی دارند و با توجه به شکل و طرح کاربرد های متفاوتی نیز دارند. جنس واشر های دندانه دار میتواند از استنلس استیل A2,A4 و فولاد و آهن تولید میشود. به طوری کلی اگر جنس آنها فولاد باشد آنها را زاج کاری میکنند اگری آهنی باشدی آنها را گالوانیزه میکنند و اگر استنلس استیل باشد نیازی به آبکاری ندارند این واشر ها در گرید های 8.8,10.9 تولید و به بازار عرضه میشوند. تولید این واشر ها به وسیله پرس و قالب های خاصی به نام قالب دایکست (Die Cast) انجام میشود. برای خرید انواع این واشر ها میتوانید از تی تی بولت اقدام کنید.

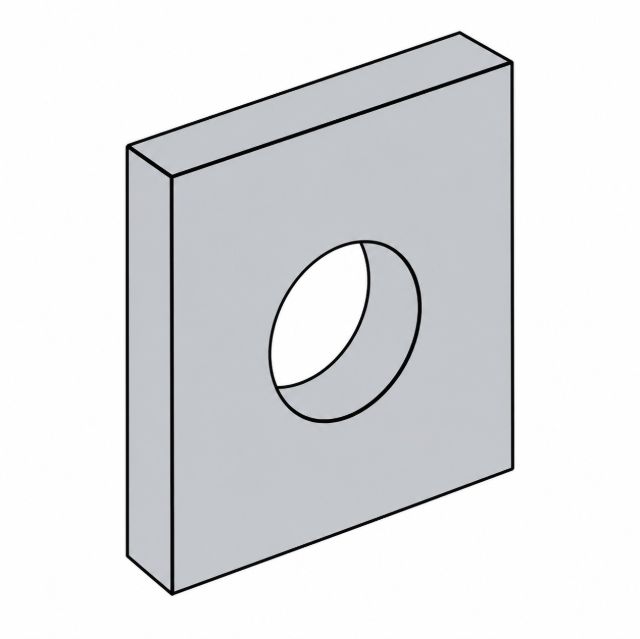

واشر چهارگوش (Square Washer) یکی از انواع واشر است که به شکل مربعی حفره دار است که همین امر باعث ثبات بیشتر نسبت به واشر های معمولی  شده. به این صورت که یکی از وجه های آن را مماس بر یک لبه ی مسطح قرار میدهیم. همچنین این واشر نسبت به واشر های معمولی توانایی تحمل فشار بیشتری نیز دارد. به صورت کلی واشر ها وظیفه بخش فشار در محل اتصالات را دارند. ولی این واشر به صورت خاص نیز مصارفی دارد. برای مثال بسته شدن روی جدار باز پروفیل و ساپورت U شکل. از دیگر مصارف واشر های مربعی میتوان به استفاده مکرر آن ها در بتون اشاره کرد. این واشر به دلیل مساحت مناسب و مقاومت کششی بیشتر (به دلیل شکل ظاهری آن) در ساخت ساختمان استفاده میشود. تولید واشر چهارگوش ساده است. به این صورت که ورقی با ضخامت مورد نظر را برش داده و واشر با ضخامت دلخواه تولید میشود. جنس این واشر ها استنلس استیل و فولاد بوده. برای این واشر ها از پوشش های گالوانیزه سرد، گاوانیزه گرم و داکرومات برای واشر های فولادی استفاده میشود. استاندارد این واشر DIN 436 است.

واشر های اوریب (Beveled Washers) یا واشر های شیب دار به گونه ای از واشر ها گفته میشود که دو سطح مقطع آن با یکدیگر موازی نیستند. واشر های اوریب قالباً مربعی هستند و تشابه زیاد با واشر های مربعی دارند با این تفاوت که این واشر ها داری سطح شیبدار هستند. به طور کلی کاربرد واشر ها برای پخش فشار و جلوگیری از باز شدن پیچ است. اما کاربرد اصلی این واشر برای ایجاد سطح تراز و صاف برای سر پیچ ها، مهره ها و یا سایر بست ها است. به این گونه که اگر شیب سطح واشر با شیب سطحی که پیچ روی آن بسته میشود برابر باشد. میتوان از آن واشر برای ایجاد سطح صاف و تراز استفاده کرد. کاربرد این واشر ها در صنایع ساختمانی، خودروسازی، پتروشیمی و صنعتی است. جنس این واشر ها میتوان فولاد یا استنلس استیل و یا برنج باشد. واشر های اوریب آهنی دارای پوشش اکسید سیاه هستند که از آنها دربرابر خوردگی جلوگیری میکند. واشر های گاوانیزه گرم در محیط های مرطوب در برابر خوردگی مقاومند به گونه ای که روی (Zn) اکسید میشود و به سطح آن میچسبد و مانع رسیدن رطوبت به سطوح زیرین میشود. واشر های آلومینیم نیز مقاومت خوبی دربرابر خوردگی دارند. جنس دیگر از این واشر ها استنلس استیل 8-18 (304) است. این واشر را با نام واشر ریلی نیز میشناسد زیرا از آن برای ساخت ریل دستگاه های صنعتی نیز استفاه میشود. یکی از پرکاربرد ترین های این واشر های DIN 434 است. سیاز استاندارد DIN 434 از M8  تا M27 است.

واشر درون مربعی واشر هایی هستند که در سمت گل پیچهای گردن مربعی مورد استفده قرار میگیرند. به این دلیل که سطح تماس بیشتری بری بسته شدن روش کار ایجاد میکنند. به عنوان مثال پیچ های گردن مربعی کله قارچی با استاندارد DIN 603 استفاده میکنند. واشر های درون مربعی بیشتر از جنس آهن ساخته میشوند. درواقع برای ایجاد سطح اتکا بیشتر پیچ های گردن مربعی تولید و استفاده میشوند. واشر های گردن مربعی در قسمت گل پیچ مینشینند و همراه با آن باعث اتصال قوی میشود. به عنوان مثال اگر شما بخواهید با این پیچ دو قطعه چوب را بهم متصل کنید امکان دارد گل پیچ در چوب فرو برود، اما با استفاده از واشر های سوراخ مربعی میتوان از فرو رفتن گل پیچ در چوب جلو گیری کرد. به همین ترتیب برای اتصال دو فلز بهم مثلاً ریل گارد اتوبان ها با اثتفاده از این پیچ و واشر یک اتصال قوی را بوجود می آورند. پوشش واشر های سوراخ مربعی عموماً گالوانیزه گرم است به این علت که ان واشر ها بیشتر در فضای باز مورد استفاده قرار میگیرند. اما در برخی موارد این واشر ها از جنس استنلس استیل تولید میشوند که در مصارف داخلی و حساس مورد استفاده قرار میگیرند که دیگر بواسطه استنلس استیل بودن جنس آن پوششی برای آن در نظر نمیگیرند. تولید واشر های سوراخ مربعی عموماً بر اساس درخواست مشتری انجام میشود. تی تی بولت توانایی تولید این نوع واشر را دارد لزا شما میتوانید درخواست تولید خود را به واحد فروش اعلام نمایید.

واشر های لبه دار به گونه ای از واشر ها گفته میشود که ممکن است تک دندانه یا چند دندانه باشند.دندانه های آنها دارای زاویه با سطح مقطع واشر ایت. واشر های لبه دار (Tab Washer) در دسته واشر های قفلی قرار میگیرند. این واشر ها در محیط های لرزان مورد استفاده قرار میگیرند به این علت که مانع باز شدن مهره از روی پیچ میشوند. اصولاً واشر ها استحکاک بین مهره و سطح کار را بیشتر میکند تا مهره به سادگی باز نشود اما واشر های لبه دار با همگام شدن به مهره باعث حذف یکی از سطوح لغزنده میشوند. نحوه همگام شدن با مهره به این صورت است که قسمتی از لبه یا دندانه واشر را خم میکنند و مجانب و مماس با دیواره مهره میشود. به این ترتیب اگر مهره در اثر لرزش شروع به چرخش کند این واشر از چرخش آن جلوگیری میکند. متریال واشر های لبه دار از آهن یا فولاد فنری آبدیده میباشد. واشر هایی که از جنس آهن هستند اجازه خم شدن را دارند ولی واشر های فولادی با حالت فنری کار میکنند. روش تولید واشر های لبه دار به این صورت است که از ورق مناسب به وسیله پرس با ابعاد مشخص بریده میشود و در صورت نیاز به پوشش به آن پوشش مناسب گالوانیزه یا داکرومات و یا زاج کاری داده میشود و مورد استفاده قرار میگیرد. واشر های لبه دار بیشتر در صنایع حساس مثلاً هواپیما سازی و خودرو سازی و لوکوموتیو مورد استفاده قرار میگیرد. واشر های لبه دار یک اتصال قابل اعتماد را ایجاد میکند در نتیجه محصول نهایی از ضریب اطمینان بالاتری برخوردار میشود.
