واشر فنری قفلی ASME B18.21.1 — Regular Series

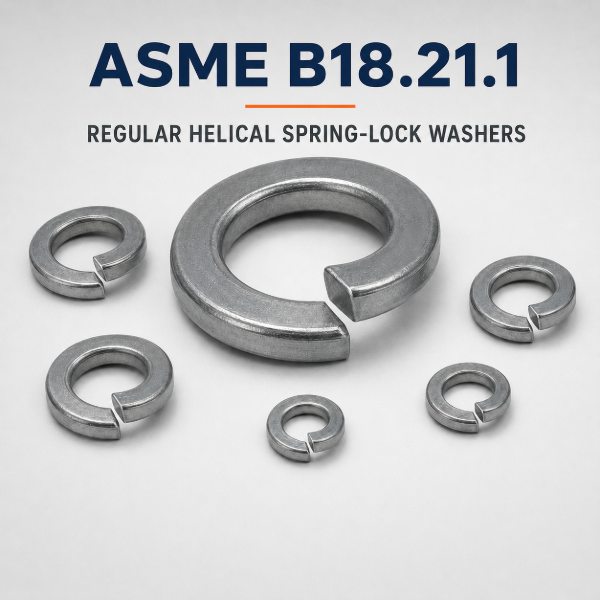

ASME B18.21.1 Regular Helical Spring-Lock Washer
یک واشر فنری اینچی با مقطع شکافدار و فرم مارپیچی است که در
اتصالات پیچ و مهره برای کاربردهای تعریفشده استفاده میشود.
محصولات فعلی TT BOLT در این صفحه فقط از خانواده
Regular Helical Spring-Lock Washer
هستند.
مشخصات کلی ASME B18.21.1 در TT BOLT
نسخه جاری استاندارد:
ASME B18.21.1-2009 (R2016)
این نسخه همچنان معتبر است و در وضعیت
Stabilized Maintenance
قرار دارد. استاندارد ASME B18.21.1 خانوادههای مختلف
Helical Spring-Lock، Tooth-Lock و Plain Washer را در سیستم
اینچی پوشش میدهد؛ اما صفحه حاضر در TT BOLT فقط شاخه
Regular Helical Spring-Lock Washer
را نمایش میدهد.
37
سایز فعلی کاتالوگ
No.2–3"
رنج سایز
2
خانواده متریال فعلی
2
Finish اصلی فعلی
| مشخصه |
وضعیت فعلی TT BOLT |
| استاندارد |
ASME B18.21.1-2009 (R2016) |
| Product Type |
Regular Helical Spring-Lock Washer |
| سیستم اندازهگیری |
Imperial / Inch |
| متریالهای فعلی |
Carbon Steel / Stainless Steel |
| Finishهای فعلی |
Plain / Zinc Plated |
متریال و Finish باید از روی واریانت واقعی همان محصول بررسی شوند؛
وجود یک گزینه در فیلتر دسته به معنی معتبر بودن همه ترکیبهای
Material × Finish × Size نیست.
رنج کامل سایز فعلی TT BOLT
کاتالوگ کنترلشده فعلی شامل 37 سایز از
No.2
تا
3"
است.
| گروه |
سایزهای فعلی |
| سایزهای شمارهای |
No.2 / No.3 / No.4 / No.5 / No.6 /
No.8 / No.10 / No.12
|
| تا 1 اینچ |
1/4" / 5/16" / 3/8" / 7/16" / 1/2" /
9/16" / 5/8" / 11/16" / 3/4" / 13/16" /
7/8" / 15/16" / 1"
|
| بالاتر از 1 اینچ |
1-1/16" / 1-1/8" / 1-3/16" / 1-1/4" /
1-5/16" / 1-3/8" / 1-7/16" / 1-1/2" /
1-5/8" / 1-3/4" / 1-7/8" / 2" /
2-1/4" / 2-1/2" / 2-3/4" / 3"
|
Nominal Size فقط نام سایز اتصال است. برای کنترل واقعی واشر،
پارامترهای هندسی همان سایز نیز باید بررسی شوند.
ابعاد اصلی واشر فنری Regular
صفحه هر محصول TT BOLT پارامترهای هندسی اصلی همان سایز را
نمایش میدهد.
Inner Diameter Range
بازه قطر داخلی واشر برای عبور پیچ
Maximum Outer Diameter
حداکثر قطر خارجی واشر
Mean Section Thickness
حداقل ضخامت میانگین مقطع
Section Width
حداقل عرض مقطع
Bearing Width
حداقل عرض سطح تکیهگاه
این پارامترها باید از صفحه همان Size خوانده شوند و نباید از
یک سایز به سایز دیگر تعمیم داده شوند.
نمونه ابعاد واقعی: سایز 1/2 اینچ
برای نمونه، محصول
1/2" Regular Helical Spring-Lock Washer
در کاتالوگ فعلی TT BOLT دارای مشخصات زیر است:
| پارامتر |
مقدار |
| Inner Diameter |
0.502–0.512 in |
| Maximum Outer Diameter |
7/8 in |
| Minimum Mean Section Thickness |
1/8 in |
| Minimum Section Width |
11/64 in |
| Minimum Bearing Width |
1/8 in |
وزن نظری همین سایز بسته به متریال متفاوت است؛ بنابراین وزن
نیز باید از واریانت واقعی محصول خوانده شود.
نمونه ابعاد واقعی: سایز 1 اینچ
| پارامتر |
مقدار |
| Inner Diameter |
1.003–1.024 in |
| Maximum Outer Diameter |
1-21/32 in |
| Minimum Mean Section Thickness |
1/4 in |
| Minimum Section Width |
19/64 in |
| Minimum Bearing Width |
13/64 in |
این مثال نشان میدهد که با افزایش Nominal Size، فقط قطر داخلی
تغییر نمیکند و کل هندسه مقطع واشر باید مطابق جدول همان سایز
کنترل شود.
Carbon Steel و Stainless Steel
دو خانواده متریال در فیلتر فعلی این صفحه دیده میشوند:
Carbon Steel
متریال رایج برای واشرهای فنری صنعتی؛ در محصولات فعلی
با Finishهای Plain و Zinc Plated دیده میشود.
Stainless Steel
برای کاربردهایی که مقاومت خوردگی اهمیت بیشتری دارد؛
محصولات منتشرشده فعلی با Finish ساده دیده میشوند.
عبارت Stainless Steel بهتنهایی Grade دقیق متریال را مشخص
نمیکند. اگر Grade یا ترکیب شیمیایی خاصی برای پروژه لازم است،
باید صریحاً در Purchase Order یا Specification ذکر شود.
Plain و Zinc Plated
Plain
سطح ساده و بدون پوشش اضافی؛ در محصولات فعلی Carbon Steel
و Stainless Steel دیده میشود.
Zinc Plated
آبکاری روی؛ در محصولات فعلی Carbon Steel برای
افزایش مقاومت خوردگی سطحی استفاده میشود.
در واشرهای فولاد کربنی با آبکاری روی الکترولیتی، الزامات مرتبط
با کنترل فرآیند و تردی هیدروژنی باید مطابق استاندارد، فرآیند
آبکاری و Specification پروژه بررسی شوند.
واژه Lock به چه معنی است؟
عبارت
Lock Washer
نام تاریخی و متداول این خانواده محصول است.
خود ASME صراحتاً توضیح میدهد که استفاده از واژه
Lock
در نام محصول به معنی تضمین
ثابتماندن دائمی اتصال
نیست.
Preload
نیروی گیرهای واقعی اتصال
ارتعاش
دامنه و فرکانس ارتعاش در سرویس
بارگذاری متناوب
تغییر بار و سیکلهای کاری اتصال
دما و شرایط سطح
دما، اصطکاک و سختی قطعات متصلشونده
در اتصالهای حساس یا دارای ارتعاش شدید، روش جلوگیری از شلشدن
باید براساس طراحی اتصال و Specification پروژه انتخاب شود.
Regular Series چیست؟
ASME B18.21.1 چند خانواده متفاوت از Helical Spring-Lock Washer
را پوشش میدهد؛ از جمله Regular، Heavy، Extra-Duty و High-Collar.
شاخه فعال TT BOLT در این صفحه فقط:
Regular Helical Spring-Lock Washer
است. بنابراین ابعاد یا مشخصات خانوادههای Heavy، Extra-Duty
یا High-Collar نباید با محصولات این صفحه مخلوط شوند.
واشر فنری یا واشر تخت؟
واشر فنری و واشر تخت دو Product Form متفاوت هستند و نقش
یکسانی در اتصال ندارند.
| مشخصه |
واشر فنری قفلی |
واشر تخت |
| فرم |
مارپیچی و شکافدار |
تخت و حلقوی |
| سطح تماس |
محدودتر و وابسته به مقطع |
توزیع یکنواختتر بار روی سطح |
| کاربرد اصلی |
کاربردهای تعریفشده برای Spring-Lock Washer |
توزیع بار و محافظت سطح |
| قابل جایگزینی مستقیم |
خیر؛ فقط براساس طراحی اتصال |
ASME B18.21.1 خود شامل Plain Washer نیز هست، اما Plain Washer
و Regular Helical Spring-Lock Washer دو خانواده متفاوت همان
استاندارد هستند.
ASME B18.21.1 و B18.21.3
این دو استاندارد نیز نباید با یکدیگر اشتباه شوند.
| استاندارد |
خانواده |
| ASME B18.21.1 |
Helical Spring-Lock، Tooth-Lock و Plain Washer
در Inch Series
|
| ASME B18.21.3 |
Double Coil Helical Spring Lock Washers for Wood Structures
|
محصول فعلی TT BOLT در این صفحه B18.21.1 Regular Series است،
نه Double-Coil Washer مربوط به B18.21.3.
هماهنگی با پیچ و مهره
واشر فنری باید همراه با کل مجموعه اتصال بررسی شود:
Bolt
Diameter، Grade، Material و Finish
Nut
رزوه، سطح تکیهگاه، Grade و Finish
Spring-Lock Washer
Size، Material، Finish و هندسه استاندارد
یکسان بودن Nominal Size بهتنهایی برای تضمین سازگاری مجموعه
کافی نیست.
اطلاعات فنی هر محصول
صفحه هر واریانت TT BOLT اطلاعات فنی همان واشر را بهصورت
مستقل نمایش میدهد.
استاندارد و Product Type
ASME B18.21.1 و Regular Helical Spring-Lock Washer
قطر داخلی
Inner Diameter Range
قطر خارجی
Maximum Outer Diameter
مقطع
Mean Thickness، Section Width و Bearing Width
متریال، Finish و وزن
مشخصات واقعی همان واریانت
راهنمای سفارش ASME B18.21.1
برای سفارش دقیق بهتر است مشخصات کامل محصول اعلام شوند.
| نوع سفارش |
نمونه مشخصات |
| فرمت سفارش |
ASME B18.21.1 × Regular Series × Nominal Size ×
Material × Finish × Quantity
|
| Carbon Steel |
ASME B18.21.1 – Regular Spring-Lock Washer –
1/2" – Carbon Steel – Zinc Plated
|
| Stainless Steel |
ASME B18.21.1 – Regular Spring-Lock Washer –
1" – Stainless Steel – Plain
|
اگر Material Grade، Coating Specification، Hardness، Test
یا مدارک کیفی برای پروژه اهمیت دارد، باید این موارد نیز در
Purchase Order یا Specification صریحاً ذکر شوند.
تولید و سفارش سفارشی TT BOLT
37 سایز فعلی، محدوده کاتالوگ کنترلشده TT BOLT برای
Regular Series
است و به معنی محدود شدن کل ASME B18.21.1 به همین خانواده
یا واریانتها نیست.
در صورت نیاز به Material، Finish یا مشخصات پروژهای خارج از
کاتالوگ، امکان بررسی فنی سفارش وجود دارد.
کنترل ابعادی
Inner Diameter، OD و ابعاد مقطع مطابق نیاز پروژه
متریال ویژه
بررسی Grade و Material Specification موردنیاز
Finish پروژهای
بررسی فرآیند پوشش و سازگاری با شرایط سرویس
تست و مدارک
کنترل ابعادی، متریال، کیفیت ساخت و مدارک کیفی
موردنیاز پروژه
الزامات فنی، بازرسی، Finish و مدارک باید پیش از تولید یا
