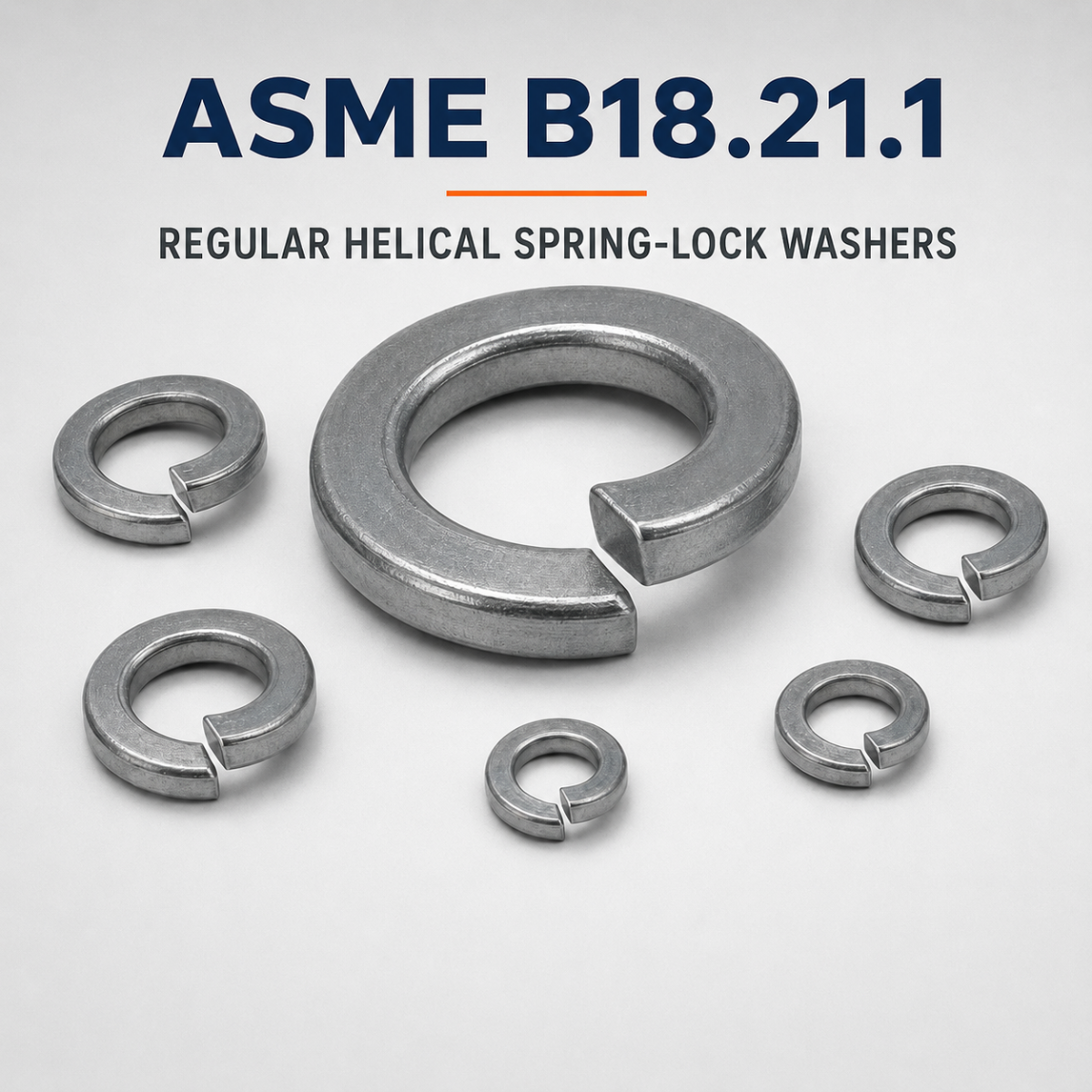

واشر فنری قفلی سری معمولی ASME B18.21.1 سایز 1 اینچ، فولاد زنگنزن، ساده
شناسه کالا در انبار:
TTB-ASMEB18.21.1-REG-100-SS-PL
واشر فنری قفلی سری معمولی ASME B18.21.1
سایز اسمی: 1 اینچ
قطر داخلی: 1.003 تا 1.024 اینچ
حداکثر قطر خارجی: 1-21/32 اینچ
حداقل ضخامت میانگین مقطع: 1/4 اینچ
حداقل عرض مقطع: 19/64 اینچ
حداقل عرض تکیهگاه: 13/64 اینچ
متریال: فولاد زنگنزن
پوشش: ساده
وزن نظری: 41.195 گرم/عدد
واشر فنری قفلی سری معمولی ASME B18.21.1 سایز 1 اینچ، فولاد زنگنزن، ساده یک واشر فنری قفلی سری معمولی اینچی مطابق الزامات ابعادی جدول ۱ استاندارد ASME B18.21.1 است. این واریانت دقیقاً با سایز اسمی 1 اینچ، متریال فولاد زنگنزن، سری Regular و پوشش ساده تعریف شده است.
ابعاد واشر فنری ASME B18.21.1
| سایز اسمی واشر | 1 اینچ |
|---|
| بازه قطر داخلی | 1.003 تا 1.024 اینچ |
|---|
| حداکثر قطر خارجی | 1-21/32 اینچ |
|---|
| حداقل ضخامت میانگین مقطع | 1/4 اینچ |
|---|
| حداقل عرض مقطع | 19/64 اینچ |
|---|
| حداقل عرض تکیهگاه | 13/64 اینچ |
|---|
| متریال | فولاد زنگنزن |
|---|
| سری | Regular |
|---|
| پوشش | ساده |
|---|
| وزن نظری هر عدد | 41.195 گرم/عدد |
|---|
| وزن نظری ۱۰۰ عدد | 4.1195 کیلوگرم/۱۰۰ عدد |
|---|
نکات مهندسی و سفارش
ابعاد جدول بر حسب اینچ و مربوط به وضعیت پیش از اعمال پوشش هستند. واژه «قفل» نام تاریخی این خانواده محصول است و تضمینکننده قفلشدن دائمی اتصال نیست. پیش از سفارش باید گرید دقیق متریال، استاندارد پوشش، ضخامت پوشش، پیشبار اتصال، شرایط ارتعاش و محیط کاری کنترل شود. در واشرهای فولاد کربنی با آبکاری الکترولیتی، عملیات رفع تردی هیدروژنی و آزمون پس از آبکاری باید در سفارش مشخص و کنترل شود. وزن درجشده نظری و بر پایه هندسه مقطع جدول است و وزن نهایی میتواند در محدوده تلرانسهای ساخت و پوشش تغییر کند.
