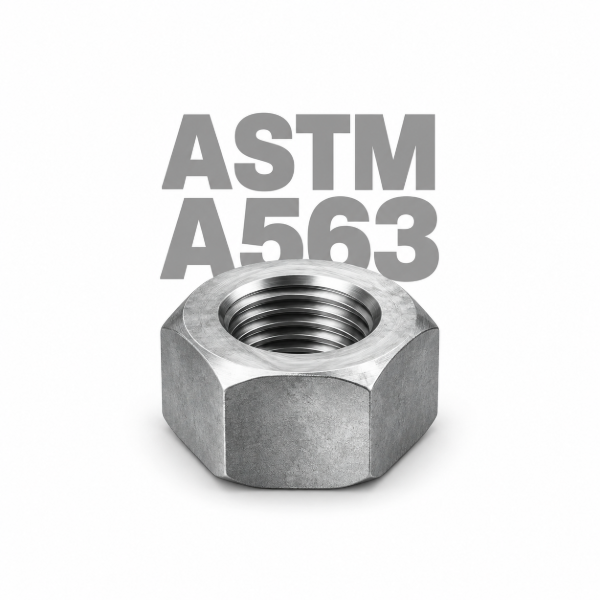

ASTM A563/A563M Heavy Hex Nut خانواده‌ای از مهره‌های فولاد کربنی و آلیاژی برای کاربردهای عمومی مکانیکی و سازه‌ای است. محصولات فعلی TT BOLT در این صفحه از نوع Heavy Hex Nut و در سیستم اینچی ارائه می‌شوند.

مشخصات کلی ASTM A563/A563M در TT BOLT

نسخه فعال فعلی استاندارد: ASTM A563/A563M-26

نسخه جاری ASTM اکنون الزامات شیمیایی، مکانیکی و ابعادی مهره‌های فولاد کربنی و آلیاژی را در سیستم‌های Inch و Metric در یک استاندارد واحد پوشش می‌دهد. Scope رسمی نسخه 2026 شامل 11 Grade در کل استاندارد است.

کاتالوگ زنده فعلی TT BOLT در این صفحه، زیرمجموعه اینچی Heavy Hex Nut را با Gradeهای جاری زیر منتشر می‌کند: O / A / B / C / C3 / D / DH / DH3. Gradeهای دیگر موجود در دامنه استاندارد جاری نباید به‌صورت خودکار به کاتالوگ TT BOLT اضافه شوند.

9 قطر فعلی کاتالوگ

8 Grade اینچی فعلی

2 خانواده متریال فعلی

2 Finish فعلی

مشخصه	وضعیت فعلی TT BOLT
استاندارد	ASTM A563/A563M-26
Product Type	Heavy Hex Nut
سیستم کاتالوگ این صفحه	Imperial / Inch
جهت رزوه	Right Hand (RH)
Thread Seriesهای فعلی	UNC / 8UN
متریال‌های فعلی	Carbon Steel / Alloy Steel
Gradeهای فعلی	O / A / B / C / C3 / D / DH / DH3
Finishهای فعلی	Plain / Hot Dip Galvanized

Finish، Material و Gradeهای فوق در سطح دسته به‌صورت تجمیعی نمایش داده می‌شوند. وجود یک گزینه در فیلتر به معنی موجود بودن تمام ترکیب‌های Grade × Material × Size × Finish نیست و واریانت واقعی باید جداگانه بررسی شود.

ASTM A563/A563M چه چیزی را کنترل می‌کند؟

این استاندارد برای مهره‌های فولادی فقط یک نام Grade نیست و مجموعه‌ای از الزامات فنی محصول را مشخص می‌کند.

ترکیب شیمیایی

الزامات شیمیایی متناسب با Grade و Material

Hardness

حدود سختی و آزمون‌های مربوط به Grade

Proof Load

مقاومت بار گواه براساس Grade، Size و Thread

ابعاد

Dimensional Requirements در نسخه جاری Inch/Metric

تست و بازرسی

کنترل محصول، نمونه‌برداری و انطباق با Grade سفارش

رنج قطر فعلی

کاتالوگ TT BOLT در این صفحه 9 قطر اسمی را پوشش می‌دهد:

1/2" – 5/8" – 3/4" – 7/8" – 1" – 1-1/8" – 1-1/4" – 1-3/8" – 1-1/2"

این محدوده مربوط به محصولات منتشرشده فعلی TT BOLT است و به معنی محدود شدن کل ASTM A563/A563M به همین قطرها نیست.

رزوه UNC و 8UN

در سطح دسته دو Thread Series فعلی دیده می‌شود: UNC و 8UN.

TPIهای موجود در فیلتر فعلی عبارت‌اند از:

13 / 11 / 10 / 9 / 8 / 7 / 6 TPI

این اعداد تجمیعی هستند و نباید به‌صورت یک جدول ثابت Diameter → TPI برای تمام Gradeها تفسیر شوند. در محصولات زنده فعلی، برای نمونه:

نمونه محصول	رزوه زنده سایت
1/2"	UNC 13 TPI
7/8"	UNC 9 TPI
1"	UNC 8 TPI
1-1/8" / 1-1/4" / 1-3/8" / 1-1/2"	8UN 8 TPI در واریانت‌های منتشرشده فعلی

Thread Series و TPI نهایی باید همیشه از صفحه همان واریانت یا Purchase Specification کنترل شوند.

Gradeهای فعلی TT BOLT

کاتالوگ اینچی فعلی هشت Grade را در فیلتر محصولات نمایش می‌دهد:

O
Grade O

یکی از Gradeهای اینچی فعلی ASTM A563 در کاتالوگ TT BOLT. انتخاب آن باید براساس Proof Load و Fastener متناظر انجام شود.
A
Grade A

Grade عمومی فولادی که در بسیاری از کاربردهای مکانیکی و با Fastenerهای کم‌مقاومت‌تر استفاده می‌شود.
B
Grade B

Grade بالاتر در خانواده اینچی A563 که برای بعضی Boltingهای عمومی و Heat-Treated قابل استفاده است.
C
Grade C

Grade مورد استفاده در برخی Boltingهای پرمقاومت؛ برای نمونه در ASTM A354 Grade BC Plain به‌عنوان Heavy Hex Nut مرجع استفاده می‌شود.
C3
Grade C3 — Weathering

Grade دارای ویژگی Atmospheric Corrosion Resistance برای کاربردهای Weathering Steel.
D
Grade D

یکی از Gradeهای پرمقاومت‌تر این خانواده؛ انتخاب آن باید با Fastener Grade و Proof Load موردنیاز هماهنگ شود.
DH
Grade DH

Heavy Hex Nut پرمقاومت که در چند خانواده Bolting سازه‌ای و صنعتی، مخصوصاً برای مجموعه‌های پوشش‌دار، کاربرد مهمی دارد.
DH3
Grade DH3 — Weathering

Grade پرمقاومت با ویژگی Weathering و مقاومت جوی بالاتر نسبت به فولاد کربنی معمولی.

Gradeهای C3 و DH3 برای Weathering Steel

ASTM برای Gradeهای C3 و DH3 مقاومت جوی و رفتار Weathering را مطرح می‌کند. مقاومت خوردگی جوی این Gradeها از فولاد کربنی معمولی بالاتر است.

در شرایط مناسب Exposure، این خانواده می‌تواند به‌صورت Bare / Uncoated استفاده شود. بنابراین نباید از وجود Finish Hot Dip Galvanized در فیلتر کلی صفحه نتیجه گرفت که تمام Gradeهای Weathering الزاماً باید گالوانیزه شوند.

ابعاد Heavy Hex Nut فعلی

محصولات این صفحه دارای فرم Heavy Hex Nut هستند. ابعاد نمایش‌داده‌شده در کاتالوگ فعلی برای 9 قطر به صورت زیر است:

قطر اسمی	Width Across Flats	WAF Range	Nut Height	Height Range
1/2"	7/8"	0.850–0.875"	31/64"	0.464–0.504"
5/8"	1-1/16"	1.031–1.062"	39/64"	0.587–0.631"
3/4"	1-1/4"	1.212–1.250"	47/64"	0.710–0.758"
7/8"	1-7/16"	1.394–1.438"	55/64"	0.833–0.885"
1"	1-5/8"	1.575–1.625"	63/64"	0.956–1.012"
1-1/8"	1-13/16"	1.756–1.812"	1-7/64"	1.079–1.139"
1-1/4"	2"	1.938–2.000"	1-7/32"	1.187–1.251"
1-3/8"	2-3/16"	2.119–2.188"	1-11/32"	1.310–1.378"
1-1/2"	2-3/8"	2.300–2.375"	1-15/32"	1.433–1.505"

Width Across Corners نیز برای هر Diameter به‌صورت Range در صفحات محصول و فیلتر فنی TT BOLT موجود است و باید برای همان سایز کنترل شود.

Heavy Hex Nut یا Hex Nut معمولی؟

مشخصه	Hex Nut	Heavy Hex Nut
عرض آچارخور	کمتر	بیشتر
سطح Bearing	کوچک‌تر	بزرگ‌تر
کاربرد معمول	اتصالات عمومی	Bolting صنعتی و سازه‌ای سنگین
قابل جایگزینی مستقیم	خیر؛ باید Grade، Proof Load، Drawing و Specification بررسی شوند.

Finishهای فعلی: Plain و Hot Dip Galvanized

Plain

سطح ساده بدون پوشش اضافی برای واریانت‌هایی که پوشش محافظ ویژه الزام نشده است.

Hot Dip Galvanized

گالوانیزه گرم برای واریانت‌های مشخص و مجموعه‌های Bolting سازگار با پوشش روی.

در مهره‌های گالوانیزه گرم، ضخامت پوشش می‌تواند بر Fit رزوه اثر بگذارد و در بسیاری از Bolting Systemها از Overtapped Nut استفاده می‌شود. Overtapping و Allowance باید مطابق استاندارد مربوط به Fastener/Nut Assembly و Specification پروژه کنترل شوند.

نمونه‌های کاربرد ASTM A563 با Fastenerهای دیگر

A563 در چند استاندارد مهم Bolt/Stud به‌عنوان مرجع Nut استفاده می‌شود. نمونه‌های رسمی متداول:

Fastener	Nut مرجع متداول
ASTM A307 Grade A — 1/4" to 1-1/2"	A563 Grade A — Hex Nut
ASTM A307 Grade B — 1/4" to 4"	A563 Grade A — Heavy Hex Nut
ASTM A354 Grade BC — Plain	A563 Grade C — Heavy Hex Nut
ASTM A354 Grade BC — Zinc Coated	A563 Grade DH — Heavy Hex Nut
ASTM A354 Grade BD — All Finishes	A563 Grade DH — Heavy Hex Nut
ASTM A449 — Zinc Coated	A563 Grade DH — Heavy Hex Nut

این Pairingها راهنمای استانداردی متداول هستند؛ Project Specification، Drawing، Purchase Order و Fastener Standard همان پروژه همیشه اولویت دارند.

اطلاعات فنی هر محصول

صفحه هر واریانت TT BOLT مشخصات همان مهره را به‌صورت مستقل نمایش می‌دهد.

استاندارد و Grade

ASTM A563/A563M، Product Type و Grade

رزوه

Diameter، Thread Series، TPI و Thread Direction

ابعاد

WAF، WAC و Nut Height همان سایز

Material و Finish

متریال و پوشش واقعی همان واریانت

وزن نظری

وزن محاسبه‌شده همان محصول

راهنمای سفارش ASTM A563

برای سفارش دقیق بهتر است تمام مشخصات اصلی مهره اعلام شوند:

نوع سفارش	نمونه مشخصات
فرمت سفارش	ASTM A563/A563M × Grade × Product Type × Diameter × Thread × Material × Finish × Quantity
نمونه Plain	ASTM A563 Grade C – Heavy Hex Nut – 1" – UNC 8 TPI – Steel – Plain
نمونه HDG	ASTM A563 Grade DH – Heavy Hex Nut – 1-1/4" – 8UN 8 TPI – Steel – Hot Dip Galvanized

Fastener Grade، Thread Fit، Overtapping، Washer، Coating و Test Requirements نیز در سفارش‌های پروژه‌ای باید مشخص شوند.

سفارش‌های پروژه‌ای و سفارشی TT BOLT

9 قطر، 8 Grade اینچی و Finishهای فعلی، محدوده منتشرشده کاتالوگ TT BOLT هستند و به معنی محدود شدن کل ASTM A563/A563M-26 به همین گزینه‌ها نیستند.

در صورت نیاز به Size، Grade، Thread Series، Material یا Finish خارج از محدوده فعلی، امکان بررسی فنی سفارش پروژه‌ای وجود دارد.

Grade پروژه‌ای

انتخاب براساس Fastener و Proof Load موردنیاز

Thread ویژه

Thread Series و TPI مطابق Drawing و Specification

Finish پروژه‌ای

بررسی Coating، Overtapping و سازگاری Bolting Assembly

تست و مدارک

Proof Load، Hardness، Chemical Analysis، MTC و سایر مدارک کیفی پروژه

تمام الزامات فنی، تست، بازرسی، Finish و مدارک باید پیش از تولید یا تأمین در Specification و Purchase Order مشخص شوند.
