استاد بولت و میل رزوه

ساختار فعلی کاتالوگ TTBOLT

برخلاف پیچ‌های معمولی، استادبولت عموماً فاقد گل پیچ است و اتصال با کمک مهره در یک یا هر دو طرف آن انجام می‌شود. انتخاب صحیح استادبولت فقط براساس قطر و طول انجام نمی‌شود؛ Product Form، Standard، Grade، Material، Thread، TPI، Service Temperature و Finish همگی باید بررسی شوند.

یکسان بودن قطر، طول و رزوه به معنی قابل جایگزین بودن این محصولات نیست. استاندارد متریال و شرایط سرویس باید با Specification پروژه هماهنگ باشند.

تفاوت Stud Bolt، Fully Threaded Stud و Threaded Rod

این اصطلاحات در بازار گاهی به‌جای یکدیگر استفاده می‌شوند، اما از نظر مهندسی الزاماً یک Product Form نیستند.

محصولات زنده فعلی ASTM A193 و ASTM A320 در TTBOLT از نوع Fully Threaded Stud و محصول ASME B18.31.2 از نوع Double-End Stud — Clamping Type است.

ASME B18.31.2 — استاد دوسر رزوه

ASME B18.31.2 مرجع ابعادی و عمومی Studهای اینچی است و خانواده‌هایی مانند Continuous Thread Stud، Double-End Stud و Flange Bolting Stud را پوشش می‌دهد.

محصول زنده فعلی TTBOLT در این شاخه:

Double-End Stud — Clamping Type

طول‌های کاتالوگ بسته به قطر از حدود 2-1/2" تا 24" متغیر هستند و تمام طول‌ها برای تمام قطرها الزاماً ارائه نمی‌شوند.

در فیلترهای فعلی این شاخه متریال‌های Alloy Steel و Stainless Steel و گریدهایی مانند B7، B7M، B16، B8 و B8M دیده می‌شوند.

نکته مهم این است که ASME B18.31.2 اساساً استاندارد فرم و ابعاد است؛ خواص متریال و Gradeهایی مانند B7 یا B8M باید با استاندارد متریال مربوطه کنترل شوند.

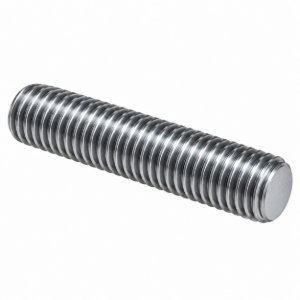

ASTM A193/A193M — استادبولت فشار و دمای بالا

ASTM A193/A193M یکی از مهم‌ترین استانداردهای Bolting در صنایع نفت، گاز، پتروشیمی، پالایشگاه، تجهیزات تحت فشار، شیرآلات و فلنج‌ها است.

این استاندارد Bolting ساخته‌شده از فولادهای آلیاژی و زنگ‌نزن را برای سرویس دمای بالا، فشار بالا یا سایر کاربردهای ویژه پوشش می‌دهد.

نسخه Active فعلی: ASTM A193/A193M-26

Product Form فعلی TTBOLT: Fully Threaded Stud

کاتالوگ کنترل‌شده TTBOLT در این خانواده از رزوه‌های UNC و 8UN استفاده می‌کند.

گریدهای ASTM A193

1. B7

   Alloy Steel

   یکی از رایج‌ترین گریدهای استادبولت فولاد آلیاژی در اتصالات فلنجی و تجهیزات فرایندی.

2. B7M

   Hardness-Controlled Alloy Steel

   دارای الزامات متفاوت نسبت به B7 و مناسب پروژه‌هایی که این Grade به‌طور مشخص الزام شده است.

3. B16

   High-Temperature Alloy Steel

   گرید فولاد آلیاژی برای برخی کاربردهای دمای بالا با خواص متفاوت از B7.

4. B8

   Stainless Steel

   خانواده استنلس آستنیتی که در Classهای مختلف قابل ارائه است.

5. B8M

   Stainless Steel

   گرید استنلس با ترکیب آلیاژی متفاوت برای بسیاری از محیط‌های خورنده و سرویس‌های صنعتی.

گریدهای B8 / B8M می‌توانند با Classهای متفاوت ارائه شوند؛ Class 1 و Class 2 الزاماً خواص مکانیکی یکسانی ندارند و باید مطابق Specification پروژه انتخاب شوند.

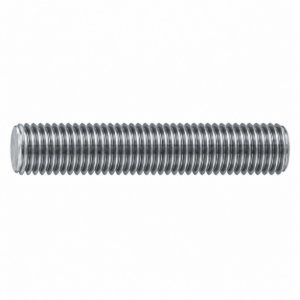

ASTM A320/A320M — استادبولت دمای پایین

ASTM A320/A320M برای Bolting فولاد آلیاژی و زنگ‌نزن مورد استفاده در Low-Temperature Service تعریف شده است.

نسخه Active فعلی: ASTM A320/A320M-26

Product Form فعلی TTBOLT: Fully Threaded Stud

گریدهای قابل مشاهده در کاتالوگ فعلی شامل: L7، L7M، L43، B8 Class 1/2 و B8M Class 1/2 هستند.

انتخاب Grade در ASTM A320 باید براساس حداقل دمای طراحی، Material، خواص مکانیکی، Impact Test و مدارک پروژه انجام شود.

تفاوت ASTM A193 و ASTM A320

A193 و A320 را نباید صرفاً به دلیل یکسان بودن Diameter، Length یا Thread جایگزین یکدیگر کرد.

رزوه UNC و 8UN

در استادبولت‌های اینچی دو Thread Series اصلی در کاتالوگ فعلی TTBOLT عبارت‌اند از:

نمونه: 3/4" UNC 10 TPI و 1-1/4" 8UN 8 TPI

هنگام سفارش باید Diameter × Thread Series × TPI هم‌زمان کنترل شوند.

استادبولت فلنجی و مهره متناظر

یکی از مهم‌ترین کاربردهای استادبولت، اتصال فلنج خطوط لوله، شیرآلات و تجهیزات فرایندی است.

Stud Bolt + 2 Nuts

در بسیاری از پروژه‌ها مهره نیز دارای Standard و Grade مشخص است. ترکیب‌های زیر از Pairingهای رایج صنعتی هستند:

این Pairingها راهنمای رایج صنعتی هستند؛ Design Code، Project Specification و Purchase Order همیشه مرجع نهایی انتخاب هستند.

پوشش سطح استادبولت

در این خانواده Finishهای مختلفی در فیلترهای کاتالوگ دیده می‌شوند، اما وجود یک Finish در سطح خانواده به معنی قابل استفاده بودن آن برای تمام Gradeها و تمام شرایط سرویس نیست.

Finish باید با Grade، Material، دمای سرویس، محیط خورنده، مهره متناظر و الزامات مونتاژ هماهنگ باشد.

استادبولت Stainless Steel

در پروژه‌هایی که استفاده از Stainless Steel الزام شده است، Gradeهایی مانند B8 و B8M قابل بررسی هستند.

عبارت «استنلس» به‌تنهایی برای سفارش کافی نیست و باید Grade، Class، Diameter، Length، Thread، Finish و Service Condition مشخص شوند.

تفاوت استادبولت صنعتی و میل‌رزوه عمومی

استادبولت صنعتی مخصوص سرویس فشار، دمای بالا یا دمای پایین نباید با یک Threaded Rod عمومی صرفاً با قطر و رزوه مشابه جایگزین شود.

برای مثال دو قطعه ممکن است هر دو: 1" UNC 8 TPI باشند، اما یکی ASTM A193 Grade B7 و دیگری یک میل‌رزوه عمومی باشد.

خواص مکانیکی، عملیات حرارتی، تست‌ها، قابلیت ردیابی و کاربرد این دو محصول می‌تواند کاملاً متفاوت باشد.

طول استادبولت چگونه اندازه‌گیری می‌شود؟

روش اندازه‌گیری Length به Product Form بستگی دارد.

در سفارش‌های حساس نباید Thread Length یا Product Form از روی نام عمومی «استادبولت» فرض شود.

اطلاعات فنی هر محصول

راهنمای سفارش استادبولت

برای سفارش دقیق پیشنهاد می‌شود مشخصات کامل محصول اعلام شوند.

در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و تجهیزات تحت فشار بهتر است Design Temperature، Pressure، Grade، Thread، Finish، Nut Grade و Test Requirements نیز در درخواست خرید مشخص شوند.

تولید استادبولت و میل‌رزوه سفارشی TTBOLT

علاوه بر محصولات موجود در کاتالوگ، امکان بررسی تولید محصولات سفارشی براساس نقشه و Specification پروژه وجود دارد.

الزامات فنی، Test، Finish و مدارک کیفی باید پیش از تولید در Purchase Order یا Specification پروژه مشخص شوند.
