پیچ آلن صنعتی
پیچ آلن (Socket Head Cap Screw) یکی از پرکاربردترین پیچهای صنعتی است که بهجای گل ششگوش خارجی، دارای حفره ششگوش داخلی برای استفاده از آچار آلن است. طراحی جمعوجور گل پیچ و امکان دسترسی از بالا باعث شده این خانواده در ماشینآلات، قالبها، تجهیزات دقیق و فضاهای نصب محدود کاربرد گستردهای داشته باشد.
ساختار فعلی پیچهای آلن TTBOLT
شاخه زنده فعلی این خانواده در TTBOLT: ASME B18.3 Socket Head Cap Screw — Inch Series است.
ASME B18.3
استاندارد ابعادی محصولات دارای Hex Socket در سیستم اینچی.
ASTM A574
مشخصات متریال و خواص مکانیکی پیچ آلن فولاد آلیاژی پرمقاومت.
18-8 Stainless
خانواده استنلس برای کاربردهایی که مقاومت خوردگی اهمیت دارد.
| مشخصه | وضعیت فعلی کاتالوگ |
|---|---|
| استاندارد ابعادی | ASME B18.3 |
| نوع محصول | Socket Head Cap Screw |
| سیستم اندازهگیری | Imperial / Inch |
| جهت رزوه | Right Hand |
| نوع رزوه | UNC |
| متریالها | Alloy Steel / Stainless Steel |
| گریدها | ASTM A574 / 18-8 Stainless |
| Finish | Plain / Black Oxide |
برای سفارش مهندسی، فقط عبارت «پیچ آلن» کافی نیست و باید استاندارد، قطر، طول، رزوه، متریال، گرید و Finish مشخص شوند.

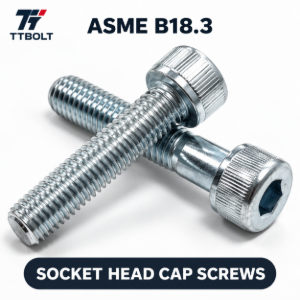

پیچ آلن ASME B18.3
ASME B18.3 استاندارد ابعادی محصولات مختلف دارای Hex Socket در سیستم اینچی است. محصول زنده فعلی TTBOLT در این شاخه از نوع:
Socket Head Cap Screw — Inch Series
ASME B18.3 مشخصات عمومی و ابعادی محصول را کنترل میکند؛ بنابراین باید بین استاندارد هندسی و استاندارد متریال تفاوت قائل شد.
ASME B18.3
هندسه، ابعاد و Product Form
ASTM A574
متریال و خواص مکانیکی Alloy Steel
این دو استاندارد مکمل یکدیگر هستند و نباید بهعنوان دو نام متفاوت برای یک استاندارد در نظر گرفته شوند.
رنج قطر پیچ آلن اینچی
کاتالوگ فعلی ASME B18.3 در TTBOLT شامل 21 قطر است:
| گروه سایز | قطرهای فعلی |
|---|---|
| سایزهای شمارهای | #1 / #2 / #3 / #4 / #5 / #6 / #8 / #10 |
| سایزهای کسری | 1/4" / 5/16" / 3/8" / 7/16" / 1/2" / 5/8" / 3/4" / 7/8" / 1" / 1-1/8" / 1-1/4" / 1-3/8" / 1-1/2" |
وجود سایزهایی مانند #1 و #10 یکی از تفاوتهای مهم پیچهای اینچی کوچک با پیچهای متریک است.
طولهای موجود
بسته به قطر، طولهای مختلفی از حدود 1/4" تا 8" در کاتالوگ فعلی وجود دارند.
تمام طولها برای تمام قطرها ارائه نمیشوند؛ بنابراین تعداد واقعی ترکیبهای قطر و طول:
برای انتخاب محصول باید ترکیب واقعی Diameter × Length از محصولات یا فیلتر همان استاندارد بررسی شود.
رزوه پیچ آلن
محصولات فعلی این خانواده در TTBOLT با رزوه: UNC — Unified National Coarse تعریف شدهاند.
Diameter
قطر اسمی پیچ
Thread Series
در کاتالوگ فعلی UNC
TPI
تعداد رزوه در هر اینچ متناسب با قطر
برای مثال: 1/2" UNC 13 TPI و 3/4" UNC 10 TPI دو مشخصه رزوه متفاوت هستند.
ASTM A574 — پیچ آلن Alloy Steel
ASTM A574 مشخصات پیچهای Socket Head Cap Screw ساختهشده از فولاد آلیاژی Quenched & Tempered را برای کاربردهای نیازمند استحکام بالا تعیین میکند.
محصولات Alloy Steel فعلی TTBOLT در این خانواده با Grade: ASTM A574 عرضه میشوند.
استحکام بالا
مناسب بسیاری از اتصالات ماشینآلات و تجهیزات صنعتی پرمقاومت
Quenched & Tempered
فولاد آلیاژی عملیات حرارتیشده
Plain
یکی از Finishهای فعلی کاتالوگ
Black Oxide
Finish مشکی صنعتی رایج در این خانواده
Black Oxide پوشش تبدیلی سطحی است و مقاومت خوردگی آن مانند گالوانیزه گرم نیست؛ بنابراین برای محیطهای مرطوب یا خورنده باید شرایط سرویس پیش از انتخاب بررسی شود.
پیچ آلن 18-8 Stainless
برای کاربردهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، محصولات Stainless Steel نیز در کاتالوگ فعلی ارائه میشوند.
18-8 Stainless یک عنوان خانوادهای رایج برای فولادهای زنگنزن آستنیتی است، نه الزاماً یک Grade دقیق برای همه سفارشهای مهندسی.
اگر ترکیب شیمیایی یا Grade دقیق متریال برای پروژه اهمیت دارد، باید استاندارد و Material Grade موردنیاز صریحاً در سفارش ذکر شود.
Alloy Steel یا Stainless Steel؟
| مشخصه | Alloy Steel / ASTM A574 | 18-8 Stainless |
|---|---|---|
| تمرکز اصلی | استحکام مکانیکی بالا | مقاومت مناسب در برابر خوردگی |
| متریال | Alloy Steel | Stainless Steel |
| Finish فعلی | Plain / Black Oxide | Plain |
| کاربرد معمول | ماشینآلات و اتصالات پرمقاومت | محیطهای نیازمند مقاومت خوردگی |
Stainless Steel الزاماً از ASTM A574 «قویتر» نیست و ASTM A574 نیز الزاماً برای محیط خورنده مناسبتر نیست. انتخاب باید براساس بار مکانیکی و شرایط محیطی انجام شود.
ASME B18.3 یا DIN 912 / ISO 4762؟
در بازار ایران اصطلاح «پیچ آلن» اغلب برای محصولات متریک DIN 912 و ISO 4762 نیز استفاده میشود.
این محصولات از نظر فرم عمومی شبیه Socket Head Cap Screw هستند، اما با ASME B18.3 یک استاندارد و یک سیستم اندازهگیری نیستند.
| مشخصه | ASME B18.3 | DIN 912 / ISO 4762 |
|---|---|---|
| سیستم اندازهگیری | Imperial | Metric |
| بیان قطر | اینچ و سایزهای شمارهای | میلیمتر |
| سیستم رزوه | Unified Inch | Metric |
| بیان گام | TPI | mm Pitch |
برای مثال M10 و 3/8" دو سایز متفاوتاند و فقط به دلیل نزدیک بودن قطر نباید جایگزین یکدیگر شوند.
در ساختار زنده فعلی این صفحه، DIN 912 و ISO 4762 صرفاً برای مقایسه فنی ذکر میشوند و شاخه محصول مستقل فعلی نیستند.
انواع پیچ دارای Hex Socket
اصطلاح «پیچ آلن» در بازار گاهی برای چند Product Form متفاوت استفاده میشود. این محصولات از نظر هندسه و استاندارد یکسان نیستند.
Socket Head Cap Screw
گل استوانهای کلاسیک؛ شاخه زنده فعلی TTBOLT
Button Head Socket Screw
گل گرد و کمارتفاع برای کاربردهای متفاوت
Countersunk Socket Screw
گل سرخزینه برای نصب همسطح یا نزدیک به سطح قطعه
Socket Set Screw
پیچ مغزی بدون گل برای تثبیت قطعات
این Product Formها نباید فقط به دلیل داشتن حفره آلن بهجای یکدیگر سفارش داده شوند.
مزایای پیچ آلن
گل جمعوجور
مناسب فضاهای نصب محدودتر نسبت به بسیاری از پیچهای ششگوش
دسترسی از بالا
اعمال گشتاور از داخل حفره Hex Socket
کاربرد ماشینسازی
استفاده گسترده در قالب، ماشینآلات و تجهیزات دقیق
اعمال گشتاور
امکان استفاده از Hex Key و ابزارهای کنترل گشتاور مناسب
کوچکتر بودن گل پیچ بهتنهایی دلیل کافی برای جایگزینی آن با Hex Bolt نیست؛ طراحی اتصال باید مبنای انتخاب باشد.
انتخاب آچار آلن
سایز Hex Socket براساس قطر پیچ و استاندارد محصول تعیین میشود. استفاده از ابزار نامناسب میتواند باعث آسیب به حفره داخلی شود.
Hex Key صحیح
سایز ابزار باید دقیقاً با Socket پیچ تطابق داشته باشد
ابزار سالم
ابزار فرسوده یا لبهگرد خطر آسیب به Socket را افزایش میدهد
کنترل گشتاور
در اتصالات حساس از Torque Tool مناسب استفاده شود
طول پیچ چگونه اندازهگیری میشود؟
در Socket Head Cap Screw معمولی، طول اسمی پیچ معمولاً از زیر گل تا انتهای پیچ اندازهگیری میشود.
این روش با برخی فرمهای سرخزینه متفاوت است؛ بنابراین Product Form هنگام کنترل Length اهمیت دارد.
تمامرزوه و نیمرزوه
تمام پیچهای آلن الزاماً در کل طول خود رزوه ندارند. بسته به قطر، طول و استاندارد ممکن است بخشی از ساق بدون رزوه باقی بماند.
Overall Length
طول اسمی کلی محصول
Thread Length
طول واقعی بخش رزوهشده برای کنترل درگیری رزوه
در کاربردهایی که طول درگیری رزوه اهمیت دارد، Thread Length نیز باید قبل از سفارش بررسی شود.
پوشش و خوردگی
Finishهای فعلی این خانواده در سایت TTBOLT: Plain و Black Oxide هستند.
Plain
برای محصولات و متریالهایی که پوشش اضافی تعریف نشده است
Black Oxide
Finish مشکی صنعتی با مقاومت خوردگی محدودتر از پوششهای روی
پوشش پروژهای
Zinc، PTFE یا سایر پوششها فقط پس از بررسی سازگاری با Grade و Specification پروژه
اطلاعات فنی هر محصول
استاندارد و گرید
Standard، Product Type، Material و Grade
ابعاد
Diameter، Length، Head Diameter و Head Height
رزوه
Thread Type، TPI، Thread Direction و Thread Length
Hex Socket
سایز حفره آلن و اطلاعات لازم برای انتخاب ابزار
Finish و وزن
Finish و وزن نظری هر واریانت
راهنمای سفارش پیچ آلن
برای سفارش دقیق پیشنهاد میشود اطلاعات کامل محصول اعلام شوند.
| نوع سفارش | نمونه مشخصات |
|---|---|
| فرمت سفارش | Standard × Product Form × Diameter × Length × Thread × Grade × Material × Finish × Quantity |
| Alloy Steel | ASME B18.3 – Socket Head Cap Screw – 1/2" × 2" – UNC 13 TPI – ASTM A574 – Alloy Steel – Black Oxide |
| Stainless Steel | ASME B18.3 – Socket Head Cap Screw – 3/8" × 1-1/2" – UNC 16 TPI – 18-8 Stainless – Plain |
در سفارشهای پروژهای بهتر است نقشه یا Specification نیز همراه مشخصات کامل محصول ارائه شود.
تولید پیچ آلن سفارشی TTBOLT
علاوه بر محصولات استاندارد موجود در کاتالوگ، امکان بررسی سفارش پیچ آلن با مشخصات پروژهای وجود دارد.
قطر و طول خاص
ابعاد خارج از ترکیبهای استاندارد کاتالوگ
رزوه ویژه
Thread Series یا مشخصات رزوه مطابق نقشه
متریال و گرید
بررسی متریال و Grade متناسب با شرایط سرویس
تست و مدارک
تست مکانیکی، شیمیایی، کنترل ابعادی و گواهی متریال
الزامات فنی، تست، Finish و مدارک کیفی باید پیش از تولید در درخواست خرید یا Specification پروژه مشخص شوند.
