واشرها

انتخاب صحیح واشر فقط براساس سایز اسمی نیست

دو واشر با عنوان مشابه مانند M10 یا 1/2" ممکن است از نظر استاندارد، قطر داخلی، قطر خارجی، ضخامت، متریال، سختی و کاربرد کاملاً متفاوت باشند.

ساختار زنده فعلی TT BOLT در این خانواده شامل دو شاخه اصلی است:

هنگام خرید واشر بهتر است مشخصات زیر به‌صورت کامل بررسی شوند:

Standard × Nominal Size × Inner Diameter × Outer Diameter × Thickness × Material × Hardness × Finish

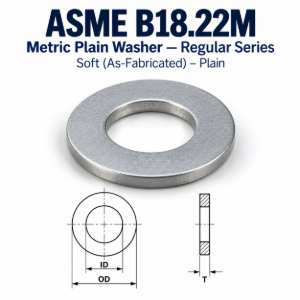

واشر تخت متریک ASME B18.22M

محصولات این شاخه از نوع Metric Plain Washer — Regular Series هستند.

نسخه مورد استفاده در کاتالوگ فعلی: ASME B18.22M-1981 (S2022)

سایزهای فعلی کاتالوگ

M1.6 – M2 – M2.5 – M3 – M3.5 – M4 – M5 – M6 – M8 – M10 – M12 – M14 – M16 – M20 – M24 – M30 – M36

هنگام انتخاب این محصولات سه بعد اصلی باید کنترل شوند:

بنابراین دو واشر با سایز اسمی یکسان الزاماً ابعاد یکسانی ندارند و برای جایگزینی باید استاندارد و سری محصول نیز بررسی شود.

Soft یا Hardened؟

در کاتالوگ فعلی ASME B18.22M گزینه‌هایی مانند Hardened 38–45 HRC و Hardened 26–45 HRC (HDG) نیز دیده می‌شوند.

انتخاب سختی باید براساس استاندارد پیچ، بار اتصال و شرایط سرویس انجام شود؛ Hardened به معنی «بهتر در همه کاربردها» نیست.

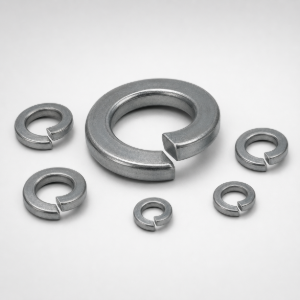

واشر فنری قفلی ASME B18.21.1

خانواده فعلی TT BOLT در این شاخه از نوع Regular Helical Spring-Lock Washer است.

این واشر دارای فرم مارپیچی و مقطع شکاف‌دار است و در برخی اتصالات برای ایجاد رفتار الاستیک و افزایش مقاومت در برابر چرخش استفاده می‌شود.

ASME B18.21.1 خانواده‌های مختلفی از واشرها را در بر می‌گیرد، اما شاخه فعال TT BOLT در این صفحه فقط Regular Helical Spring-Lock Washer است و نباید با انواع دیگر همان استاندارد مخلوط شود.

آیا واشر فنری به‌تنهایی از شل‌شدن اتصال جلوگیری می‌کند؟

خیر. عنوان Lock Washer نباید به این معنی برداشت شود که واشر فنری در همه شرایط به‌تنهایی مانع شل‌شدن اتصال می‌شود.

عملکرد واقعی اتصال به عوامل مختلف وابسته است:

در اتصالات حساس یا دارای ارتعاش شدید، روش قفل‌کردن اتصال باید براساس طراحی مهندسی و Specification پروژه انتخاب شود.

واشر سخت‌کاری‌شده و اتصالات سازه‌ای

در اتصالات سازه‌ای پرمقاومت معمولاً واشر بخشی از مجموعه اتصال است.

Structural Bolt + Heavy Hex Nut + Hardened Washer

واشر سخت‌کاری‌شده در برابر فشار موضعی زیر گل پیچ یا مهره و تغییر شکل پلاستیک مقاومت بیشتری دارد.

خانواده‌هایی مانند ASTM F436/F436M Hardened Structural Washer برای چنین اتصالاتی شناخته شده‌اند؛ اما در ساختار زنده فعلی این صفحه، F436 شاخه مستقل محصول نیست و فقط به‌عنوان خانواده مرتبط با اتصال سازه‌ای در نظر گرفته می‌شود.

یک واشر تخت عمومی نباید فقط به دلیل یکسان بودن قطر اسمی جایگزین واشر سازه‌ای موردنیاز پروژه شود.

متریال واشر

انتخاب متریال باید با پیچ، مهره، محیط کاری و سایر اجزای اتصال هماهنگ باشد.

پوشش سطح واشر

نوع Finish واشر باید تا حد امکان با پیچ، مهره و شرایط محیطی همان اتصال هماهنگ باشد.

استفاده از متریال‌ها یا پوشش‌های نامتناسب می‌تواند احتمال خوردگی گالوانیکی یا افت عملکرد مجموعه اتصال را افزایش دهد.

سری‌های مختلف واشر تخت

واشر تخت می‌تواند در سری‌های مختلف تولید شود و این سری‌ها معمولاً از نظر قطر خارجی و گاهی ضخامت با یکدیگر تفاوت دارند.

بنابراین عبارتی مانند «واشر M12» برای سفارش مهندسی کافی نیست و استاندارد یا Series باید مشخص شود.

متریک یا اینچی؟

واشر متریک و اینچی نباید فقط براساس شباهت تقریبی قطر جایگزین یکدیگر شوند. ابعاد واقعی باید براساس استاندارد کنترل شوند.

هماهنگی واشر با پیچ و مهره

در یک اتصال مهندسی بهتر است سه جزء اصلی به‌صورت یک مجموعه بررسی شوند:

به‌خصوص در اتصالات سازه‌ای، فشار بالا، دمای بالا یا محیط‌های خورنده، انتخاب واشر به‌صورت مستقل از پیچ و مهره توصیه نمی‌شود.

راهنمای سفارش واشر

برای سفارش دقیق، مشخصات باید تا حد امکان کامل اعلام شوند.

مشخص کردن استاندارد و Product Form باعث می‌شود ابعاد واقعی واشر به‌درستی انتخاب شوند.

تولید واشر سفارشی TT BOLT

علاوه بر محصولات استاندارد موجود در کاتالوگ، امکان بررسی تولید واشرهای سفارشی براساس نقشه و Specification پروژه وجود دارد.

در سفارش‌های مهندسی پیشنهاد می‌شود مشخصات کامل Bolt + Nut + Washer هم‌زمان ارائه شوند تا مجموعه اتصال به‌درستی انتخاب شود.
