ASTMA194

مشخصات کلی ASTM A194/A194M در TTBOLT

نسخه فعال فعلی استاندارد: ASTM A194/A194M-26

در محصولات فعلی TTBOLT، الزامات متریال و خواص مکانیکی از ASTM A194/A194M، هندسه Heavy Hex Nut از ASME B18.2.2-2022 و رزوه‌های اینچی از ASME B1.1 گرفته می‌شوند.

وجود Grade، Material یا Finish در فیلتر کلی دسته به معنی مجاز بودن تمام ترکیب‌های Grade × Material × Finish × Size نیست. انتخاب نهایی باید از روی واریانت واقعی محصول انجام شود.

ASTM A194 چه چیزی را تعیین می‌کند؟

ASTM A194/A194M یک استاندارد صرفاً ابعادی نیست و برای Gradeهای مختلف مهره، الزامات فنی و مکانیکی مشخص می‌کند.

در مقابل، فرم و ابعاد Heavy Hex Nut از استاندارد هندسی ASME B18.2.2 گرفته می‌شوند.

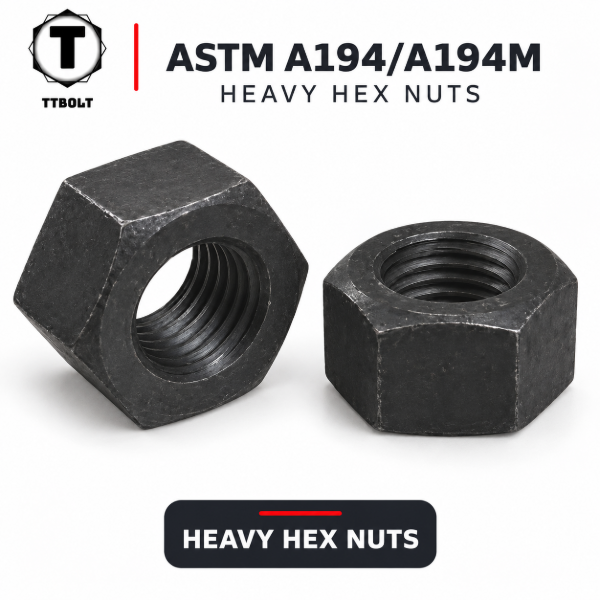

Heavy Hex Nut چیست؟

Heavy Hex Nut نسبت به Hex Nut معمولی دارای ابعاد خارجی سنگین‌تری است.

Heavy Hex Nut نباید فقط به دلیل یکسان بودن Diameter و Thread با Hex Nut معمولی جایگزین شود.

رنج سایز و رزوه

کاتالوگ فعلی TTBOLT شامل 21 قطر اسمی است:

1/2" – 5/8" – 3/4" – 7/8" – 1" – 1-1/8" – 1-1/4" – 1-3/8" – 1-1/2" – 1-5/8" – 1-3/4" – 1-7/8" – 2" – 2-1/4" – 2-1/2" – 2-3/4" – 3" – 3-1/4" – 3-1/2" – 3-3/4" – 4"

استفاده از UNC تا 1 اینچ و 8UN بالاتر از 1 اینچ، سیاست کاتالوگ کنترل‌شده فعلی TTBOLT است و نباید به‌عنوان کل دامنه ممکن ASTM A194/A194M تفسیر شود.

Grade 2H

ASTM A194 Grade 2H یکی از متداول‌ترین Gradeهای Heavy Hex Nut در صنایع نفت، گاز، پتروشیمی و اتصالات فلنجی است.

این Grade از خانواده فولاد کربنی عملیات حرارتی‌شده است و در بسیاری از مجموعه‌های Bolting با استادبولت‌های پرمقاومت استفاده می‌شود.

ASTM A193 B7 Stud + ASTM A194 2H Nut

یکی از Pairingهای بسیار رایج صنعتی است؛ اما انتخاب نهایی همیشه باید با Design Code و Specification پروژه تطبیق داده شود.

Grade 2HM

Grade 2HM از نظر خانواده متریال به 2H نزدیک است، اما با الزامات کنترل سختی متفاوت تعریف می‌شود.

این Grade در برخی پروژه‌هایی که محدودیت سختی، الزامات Sour Service یا شرایط H₂S دارند قابل بررسی است.

ASTM A193 B7M + ASTM A194 2HM

یکی از Pairingهای رایج پروژه‌ای است. 2H و 2HM نباید فقط به دلیل شباهت نام جایگزین یکدیگر شوند.

Grade 7

ASTM A194 Grade 7 از خانواده مهره‌های فولاد آلیاژی عملیات حرارتی‌شده است.

این Grade در اتصالاتی استفاده می‌شود که خواص مکانیکی و حرارتی بالاتری نسبت به بسیاری از مهره‌های Carbon Steel موردنیاز است.

ASTM A193 B16 + ASTM A194 Grade 7

یک Pairing صنعتی متداول است و انتخاب نهایی باید مطابق مدارک مهندسی پروژه انجام شود.

Grade 7M

Grade 7M نسخه‌ای با کنترل سختی از خانواده Grade 7 است و در برخی سرویس‌های حساس و پروژه‌های دارای محدودیت Hardness استفاده می‌شود.

Grade 7 و 7M یکسان نیستند و جایگزینی آن‌ها بدون بررسی Specification پروژه توصیه نمی‌شود.

Grade 8 — Stainless Steel 304

ASTM A194 Grade 8 در کاتالوگ فعلی TTBOLT با Stainless Steel 304 — UNS S30400 مرتبط است.

این Grade برای اتصالاتی که علاوه بر خواص مکانیکی مناسب، مقاومت خوردگی نیز اهمیت دارد استفاده می‌شود.

ASTM A193 B8 + ASTM A194 Grade 8

یکی از Pairingهای رایج این خانواده است.

Grade 8M — Stainless Steel 316

ASTM A194 Grade 8M در کاتالوگ فعلی TTBOLT با Stainless Steel 316 — UNS S31600 مرتبط است.

خانواده 316 به دلیل حضور مولیبدن، در بسیاری از محیط‌های حاوی کلراید و شرایط خورنده عملکرد بهتری نسبت به 304 دارد؛ با این حال انتخاب نهایی باید براساس محیط واقعی سرویس باشد.

ASTM A193 B8M + ASTM A194 Grade 8M

مقایسه Gradeهای اصلی

Grade باید براساس Grade استادبولت، دمای طراحی، فشار، محیط خورنده، محدودیت Hardness و Specification پروژه انتخاب شود.

تطبیق مهره با استادبولت

در بسیاری از پروژه‌های فرایندی، Stud و Nut به‌صورت یک Bolting Assembly انتخاب می‌شوند.

این Pairingها راهنمای متداول صنعتی هستند و جایگزین Design Code، Project Specification یا Purchase Order نیستند.

Finishهای فعلی کاتالوگ

Finish باید همراه با Grade، Material، Thread، Stud Finish، دمای سرویس و محیط خوردگی بررسی شود. فیلتر تجمیعی صفحه به معنی وجود همه Finishها برای تمام Gradeها نیست.

ابعاد Heavy Hex Nut

هندسه مهره از ASME B18.2.2-2022 گرفته می‌شود و صفحه هر محصول TTBOLT بازه‌های ابعادی همان سایز را نمایش می‌دهد.

این ابعاد برای کنترل فضای نصب، انتخاب ابزار و تطبیق با Drawing یا BOM پروژه اهمیت دارند.

Hex Nut یا Heavy Hex Nut؟

اطلاعات فنی هر محصول

راهنمای سفارش ASTM A194

برای سفارش دقیق بهتر است مشخصات کامل اعلام شوند:

بهتر است Standard و Grade استادبولت متناظر، Design Temperature، محیط سرویس، Finish مجموعه و Test Requirements نیز در Purchase Order مشخص شوند.

سفارش‌های پروژه‌ای و سفارشی TTBOLT

21 سایز، 6 Grade و Finishهای نمایش‌داده‌شده در این صفحه محدوده فعلی کاتالوگ TTBOLT هستند و به معنی محدود شدن کل ASTM A194/A194M به این محصولات نیستند.

در صورت نیاز به Grade، Size، Thread Series، Material یا Finish خارج از کاتالوگ فعلی، امکان بررسی فنی سفارش وجود دارد.

تمام الزامات فنی، تست، بازرسی، Finish و مدارک باید پیش از تولید یا تأمین در Specification و Purchase Order مشخص شوند.
