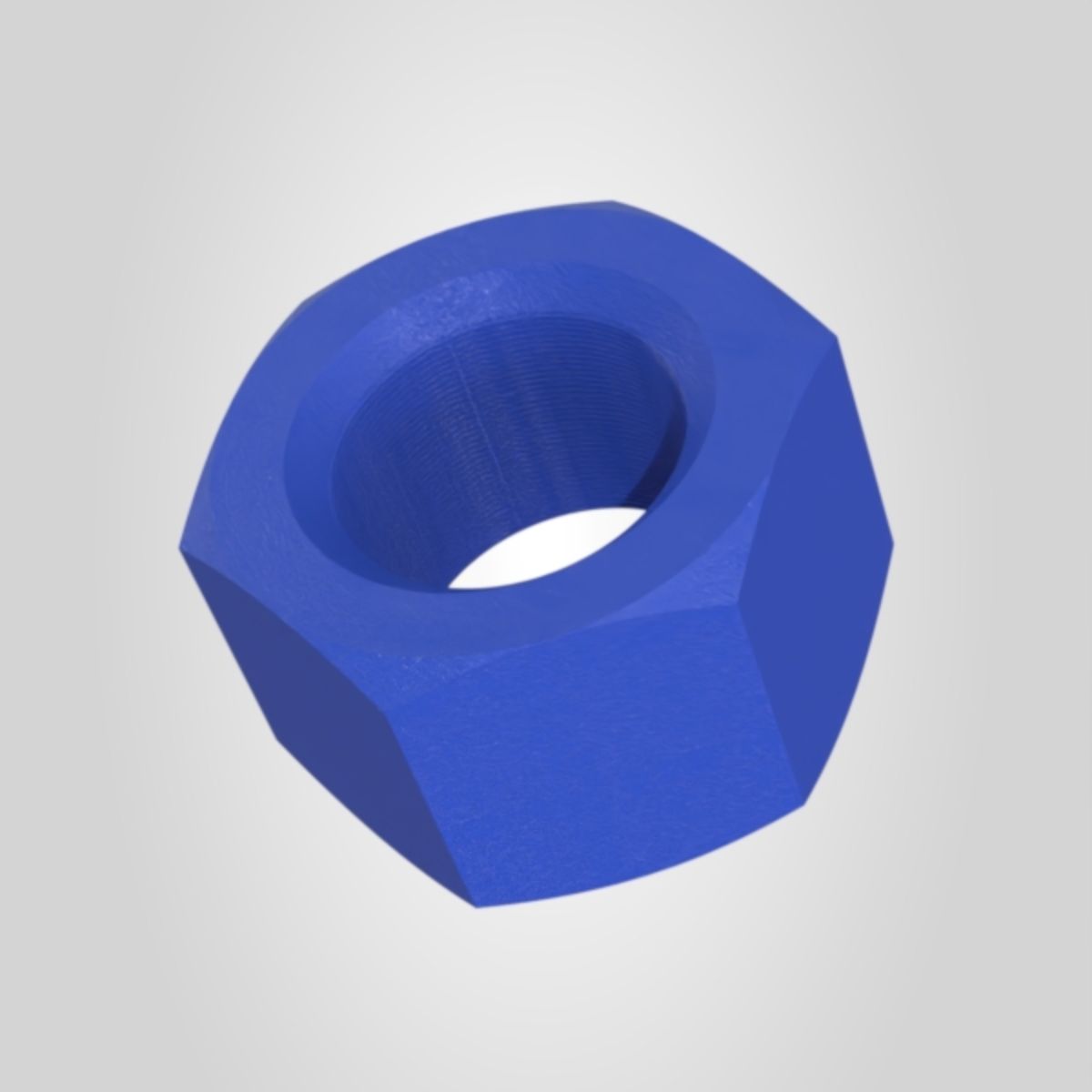

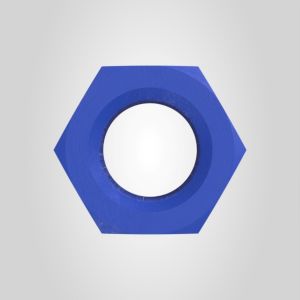

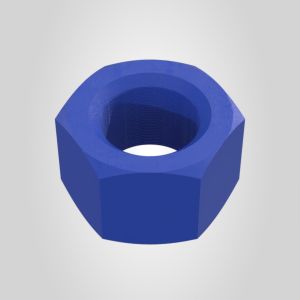

مهره ششگوش سنگین ASTMA194 گرید 2H سایز 3-1/2 پوشش PTFE تولید کننده: TTBOLT شناسه کالا در انبار: TTB-A194-2H-350-8UN-PTFE افزودن به فهرست مقایسه پیشنهاد به دوستان استاندارد: ASTMA194 نوع: مهره ششگوش سنگین سایز: 3-1/2 رزوه: 8UN، 8 TPI متریال: فولاد کربنی گرید: 2H پوشش: پوشش PTFE مهره ششگوش سنگین ASTMA194 گرید 2H سایز 3-1/2 پوشش PTFE مهره ششگوش سنگین مطابق ASTMA194 است. نقشه و اطلاعات فنی دانلود PDF اطلاعات فنی برگه اطلاعات فنی TTBoltIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASTMA194 Grade2H Issued2026-10-04 فارسی English مهره ششگوش سنگین ASTMA194 گرید 2H سایز 3-1/2 پوشش PTFE 3-1/2 in | 2H | پوشش PTFE Coated نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامترنماد حداقلحداکثر / اسمی واحد قطر اسمیd-3.5in گام رزوهn-8TPI عرض آچارخورs5.25.375in عرض روی گوشه‌هاe5.9286.207in ارتفاع مهرهm3.373.506in مشخصات محصول رزوه3-1/2 8 TPI 8UN جهت رزوهراست‌گرد گرید2H پوششPTFE Coated متریالCarbon Steel فرم رزوهUnified 60 deg یادداشت‌های فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks و با همان پارامترهای این ردیف تولید می‌شوند. 3. مقادیر حداقل و حداکثر از جدول ابعادی ASTMA194 گرفته شده‌اند؛ جایی که استاندارد تلرانس تعریف نکرده، تنها مقدار اسمی درج شده است. 4. وزن‌های درج‌شده در فروشگاه نظری‌اند و برای برآورد قیمت کاربرد دارند. شماره قطعهTTB-A194-2H-350-8UN-PTFE Heavy Hex Nut - ASTMA194 3-1/2 in | 2H | PTFE Coated Finish ACTUAL PRODUCT VIEWS ISO Rear Side DIMENSION TABLE ParameterSymbol MinMax / Nominal Unit Nominal diameterd-3.5in Threads per inchn-8TPI Width across flatss5.25.375in Width across cornerse5.9286.207in Nut heightm3.373.506in PRODUCT DATA Thread3-1/2 8 TPI 8UN Thread directionRight hand Grade2H FinishPTFE Coated MaterialCarbon Steel Thread formUnified 60 deg TECHNICAL NOTES 1. All dimensions are in inches unless stated otherwise. 2. Product views are generated from the SolidWorks master using the parameters of this row. 3. Minimum and maximum values are taken from the ASTMA194 dimension table; where the standard defines no tolerance, only the nominal value is shown. 4. Catalog weights are theoretical and intended for price estimation. Part numberTTB-A194-2H-350-8UN-PTFE مشخصات محصول نام ویژگی مقدار ویژگی استاندارد متریال و خواص مکانیکی (Material Specification) ASTM A194/A194M-26 Common Requirements ASTM A962/A962M-26 Geometry Reference ASME B18.2.2-2022, Table 1.1.1-11 Thread Reference ASME B1.1-2024 نوع محصول (Product Type) مهره ششگوش سنگین عرض آچارخور (Width Across Flats) ۵-۳/۸ اینچ بازه عرض آچارخور (Width Across Flats Range) ۵.۲–۵.۳۷۵ اینچ بازه عرض گوشه‌به‌گوشه (Width Across Corners Range) ۵.۹۲۸–۶.۲۰۷ اینچ ارتفاع مهره (Nut Height) ۳-۷/۱۶ اینچ بازه ارتفاع مهره (Nut Height Range) ۳.۳۷–۳.۵۰۶ اینچ متریال (Material) فولاد کربنی کلاس مقاومتی (Property Class) 2H پوشش (Finish) پوشش PTFE وضعیت بازار (Market Status) استاندارد وزن نظری (Estimated Weight) ۶۴۳۶.۸۳۶ گرم/عدد رزوه نوع رزوه (Thread Type) 8UN گام رزوه (Thread Pitch) ۸ رزوه در اینچ (TPI) ابعاد قطر (Diameter) ۳-۱/۲
