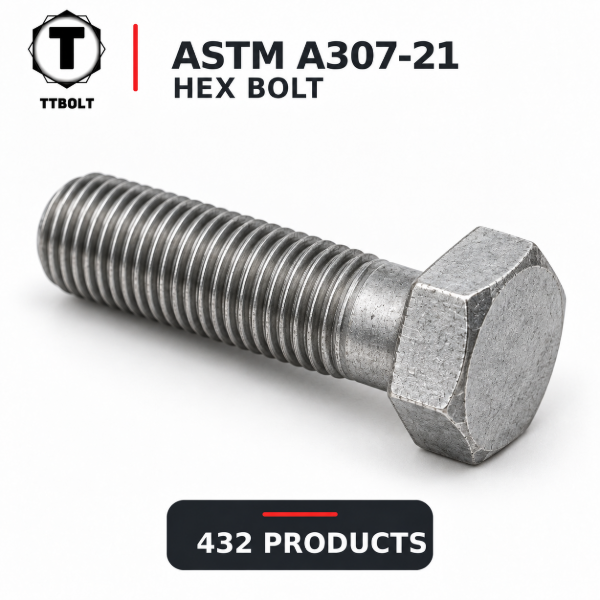

ASTM A307 استاندارد متریال و خواص مکانیکی اتصالدهندههای فولاد کربنی با استحکام کششی حدود 60 ksi است. محصولات فعلی TTBOLT در این دسته از نوع Hex Bolt و در دو گرید Grade A و Grade B ارائه میشوند.
نسخه فعال فعلی استاندارد: ASTM A307-21
ASTM A307 الزامات شیمیایی و مکانیکی پیچها، استادها و میلرزوههای فولاد کربنی را پوشش میدهد. دامنه خود استاندارد از قطر 1/4" تا 4" است؛ اما کاتالوگ فعلی Hex Bolt در TTBOLT یک زیرمجموعه کنترلشده از این دامنه را منتشر کرده است.
| مشخصه | وضعیت فعلی |
|---|---|
| استاندارد متریال | ASTM A307-21 |
| نوع محصول TTBOLT | Hex Bolt |
| استاندارد ابعادی | ASME B18.2.1-2012 (R2021) |
| استاندارد رزوه | ASME B1.1 |
| سیستم اندازهگیری | Imperial / Inch |
| جهت رزوه | Right Hand (RH) |
| متریال | Carbon Steel |
| گریدهای فعلی | Grade A / Grade B |
برای انتخاب صحیح این محصول باید نقش استانداردهای مختلف از یکدیگر تفکیک شوند.
متریال، ترکیب شیمیایی، خواص مکانیکی و کاربرد Grade A و Grade B.
فرم و ابعاد Hex Bolt از جمله هندسه گل و ابعاد اصلی محصول.
مشخصات رزوه Unified Inch شامل Diameter، TPI و Thread Series.
بنابراین ASTM A307 بهتنهایی ابعاد گل پیچ را تعیین نمیکند و ASME B18.2.1 نیز Grade A یا Grade B را تعریف نمیکند.
کاتالوگ فعلی TTBOLT شامل 9 قطر Hex Bolt از 1/2" تا 1-1/2" است.
| قطر اسمی | Thread Series | TPI |
|---|---|---|
| 1/2" | UNC | 13 |
| 5/8" | UNC | 11 |
| 3/4" | UNC | 10 |
| 7/8" | UNC | 9 |
| 1" | UNC | 8 |
| 1-1/8" | UNC | 7 |
| 1-1/4" | UNC | 7 |
| 1-3/8" | UNC | 6 |
| 1-1/2" | UNC | 6 |
تمام رزوههای فوق در کاتالوگ فعلی بهصورت UNC — Unified National Coarse تعریف شدهاند.
در صورت نیاز به Fine Thread، Special Thread یا رزوه متفاوت، مشخصات باید بهصورت پروژهای بررسی شوند.
طولهای فعلی این خانواده:
2" – 2-1/2" – 3" – 3-1/2" – 4" – 4-1/2" – 5" – 6" – 7" – 8" – 10" – 12"
محدوده 108 ترکیب، کاتالوگ استاندارد فعلی TTBOLT است و به معنی محدود بودن دامنه ASTM A307 به این ابعاد نیست.
Grade A برای کاربردهای عمومی تعریف شده و متداولترین گرید ASTM A307 است.
| مشخصه مکانیکی | Grade A |
|---|---|
| حداقل Tensile Strength | 60 ksi |
| حداقل Elongation | 18% |
| Hardness | Rockwell B69–B100 |
| Yield Strength مشخص | در ASTM A307 برای این Grade الزام عددی مستقل تعریف نشده است |
Grade A برای بسیاری از اتصالات عمومی صنعتی، ساختمانی، تجهیزات و ماشینآلات که به Bolting پرمقاومت Heat Treated نیاز ندارند قابل بررسی است.
بدون پوشش سطحی اضافی
آبکاری روی در محدوده کاتالوگ فعلی TTBOLT
گالوانیزه گرم در محدوده کاتالوگ فعلی TTBOLT
Grade B کاربرد مشخصتری نسبت به Grade A دارد و برای اتصالات فلنجی در سیستمهای لولهکشی دارای Cast Iron Flanges تعریف شده است.
| مشخصه مکانیکی | Grade B |
|---|---|
| Tensile Strength | 60–100 ksi |
| حداقل Elongation | 18% |
| Hardness | Rockwell B69–B95 |
| Yield Strength مشخص | در ASTM A307 برای این Grade الزام عددی مستقل تعریف نشده است |
Grade B نباید صرفاً به دلیل حرف یا محدوده Tensile متفاوت، «نسخه بهتر Grade A» در نظر گرفته شود. این Grade کاربرد تعریفشده متفاوتی دارد.
Finish استاندارد فعلی TTBOLT برای Grade B: Plain
در صورت نیاز به پوشش دیگر، انتخاب Finish باید براساس Specification پروژه و سازگاری مجموعه اتصال بررسی شود.
| مشخصه | Grade A | Grade B |
|---|---|---|
| متریال | Carbon Steel | Carbon Steel |
| Tensile Strength | 60 ksi min | 60–100 ksi |
| کاربرد اصلی | کاربرد عمومی | اتصالات فلنجی Cast Iron مشخصشده در استاندارد |
| Elongation | 18% min | 18% min |
| Finish فعلی TTBOLT | Plain / Zinc / HDG | Plain |
برای اکثر کاربردهای عمومی، Grade A انتخاب متداولتری است. Grade B باید زمانی انتخاب شود که کاربرد یا مدارک پروژه آن را مشخص کرده باشند.
در نسخههای قدیمی ASTM A307، Grade C نیز وجود داشت؛ اما این Grade از استاندارد A307 حذف شده و برای کاربردهای Anchor Bolt مربوطه با ASTM F1554 Grade 36 جایگزین شده است.
بنابراین Grade C در محصولات فعلی ASTM A307 TTBOLT بهعنوان Grade فعال ارائه نمیشود.
ASTM A307 و ASTM A354 دو خانواده متفاوت هستند و صرفاً به دلیل شباهت ظاهری Hex Bolt نباید جایگزین یکدیگر شوند.
| مشخصه | ASTM A307 | ASTM A354 |
|---|---|---|
| متریال اصلی | Carbon Steel | Alloy Steel |
| عملیات حرارتی پرمقاومت | خانواده عمومی Carbon Steel | Quenched & Tempered |
| Gradeهای شاخص | A / B | BC / BD |
| سطح استحکام | متوسط | بالاتر |
| انتخاب | براساس طراحی و Specification پروژه | |
ASTM A307 برای مهرههای سازگار به ASTM A563 ارجاع میدهد.
| Fastener Grade / Size | Nut Grade / Style |
|---|---|
| Grade A — 1/4" to 1-1/2" | ASTM A563 Grade A — Hex Nut |
| Grade A — over 1-1/2" to 4" | ASTM A563 Grade A — Heavy Hex Nut |
| Grade B — 1/4" to 4" | ASTM A563 Grade A — Heavy Hex Nut |
در محدوده منتشرشده فعلی TTBOLT که تا 1-1/2" است، Grade A معمولاً با ASTM A563 Grade A Hex Nut و Grade B با ASTM A563 Grade A Heavy Hex Nut بررسی میشود.
انتخاب نهایی Nut، Washer و Finish باید با Purchase Order و Specification پروژه هماهنگ باشد.
Hex Boltهای ASTM A307 الزاماً در تمام طول خود رزوه ندارند. در بسیاری از طولهای بلندتر بخشی از ساق بدون رزوه باقی میماند.
طول اسمی پیچ از زیر گل تا انتهای پیچ
طول واقعی رزوه که باید با ضخامت Grip و طراحی اتصال بررسی شود.
Thread Length همان واریانت باید از صفحه محصول یا نقشه فنی بررسی شود و نباید فقط از روی Overall Length حدس زده شود.
Finish باید با محیط سرویس، خوردگی، Grade پیچ و مهره متناظر هماهنگ باشد.
گزینه پایه کاتالوگ برای Grade A و Grade B
گزینه فعلی Grade A در کاتالوگ TTBOLT
گزینه فعلی Grade A برای کاربردهای مناسب محیطی
وجود Finishهای مختلف در فیلتر کلی صفحه به معنی مجاز بودن تمام Finishها برای هر Grade نیست.
ASTM A307، ASME B18.2.1 و Product Type
Diameter، Length، Width Across Flats و Head Height
Thread Type، TPI، Thread Direction و Thread Length
Carbon Steel، Grade A یا Grade B
پوشش سطح و وزن نظری هر واریانت
برای سفارش دقیق، مشخصات کامل محصول اعلام شود:
| نوع سفارش | نمونه مشخصات |
|---|---|
| فرمت سفارش | ASTM A307 × Grade × Product Form × Diameter × Length × Thread × Material × Finish × Quantity |
| Grade A | ASTM A307 Grade A – Hex Bolt – 3/4" × 4" – UNC 10 TPI – Carbon Steel – Zinc Plated |
| Grade B | ASTM A307 Grade B – Hex Bolt – 1" × 6" – UNC 8 TPI – Carbon Steel – Plain |
در سفارشهای پروژهای بهتر است Nut Grade، Washer، Finish، Test Requirements و مدارک کیفی موردنیاز نیز مشخص شوند.
محدوده 9 قطر و 108 ترکیب، کاتالوگ استاندارد فعلی TTBOLT است و به معنی محدود شدن دامنه ASTM A307 به این ابعاد نیست.
در صورت نیاز به قطر، طول، رزوه، پوشش یا مشخصات خارج از محدوده کاتالوگ، امکان بررسی تولید سفارشی وجود دارد.
ابعاد خارج از محدوده جاری کاتالوگ
Fine Thread، Special Thread یا مشخصات مطابق نقشه
پس از بررسی شرایط محیطی و سازگاری مجموعه اتصال
Tensile، Hardness، Chemical Analysis، MTC و سایر مدارک کیفی پروژه
الزامات فنی، تست، بازرسی، پوشش و مدارک باید پیش از تولید در Specification یا Purchase Order مشخص شوند.
