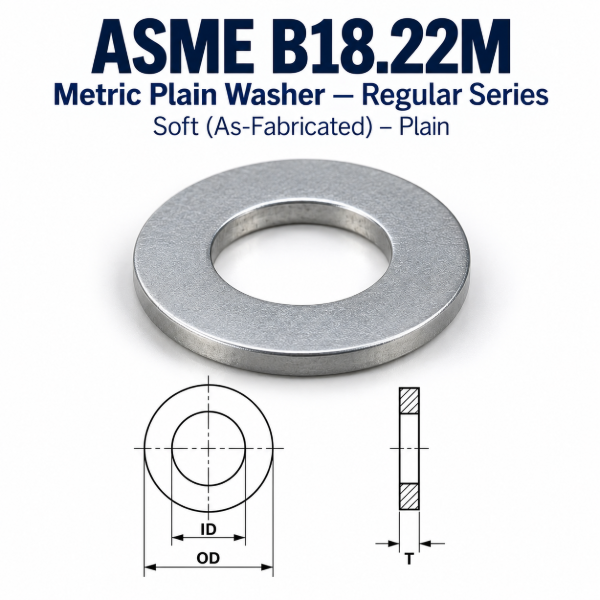

ASME B18.22M Metric Plain Washer استاندارد ابعادی واشرهای تخت متریک با سوراخ گرد است. محصولات فعلی TTBOLT در این دسته از نوع Regular Series و در محدوده M1.6 تا M36 ارائه میشوند.
نسخه جاری استاندارد: ASME B18.22M-1981 (S2022)
این استاندارد مشخصات عمومی و ابعادی واشرهای تخت متریک Soft (As-Fabricated) و Hardened را برای کاربردهای عمومی پوشش میدهد و در وضعیت Stabilized Maintenance قرار دارد.
| مشخصه | وضعیت فعلی TTBOLT |
|---|---|
| استاندارد | ASME B18.22M-1981 (S2022) |
| Product Type | Metric Plain Washer — Regular Series |
| سیستم اندازهگیری | Metric |
| متریال فعلی | Steel |
| گروههای سختی | Soft (As-Fabricated) / Hardened 38–45 HRC / Hardened 26–45 HRC (HDG) |
| Finishهای اصلی | Plain / Zinc Plated / Hot Dip Galvanized |
سایزها و واریانتهای این صفحه، محدوده فعلی کاتالوگ TTBOLT هستند و نباید بهعنوان کل دامنه ممکن استاندارد ASME B18.22M تفسیر شوند.
برای واشر تخت، فقط نام اسمی مانند M10 کافی نیست. سه بعد اصلی محصول باید همزمان کنترل شوند:
قطر داخلی واشر که باید با سایز پیچ و Clearance موردنیاز اتصال سازگار باشد.
قطر خارجی که سطح تماس واشر با قطعه را مشخص میکند.
ضخامت واشر که بر مقاومت آن در برابر خمش و تغییر شکل موضعی اثر دارد.
ASME B18.22M بازههای ابعادی را برای هر سایز تعریف میکند؛ بنابراین دو واشر با سایز اسمی یکسان اما Standard یا Series متفاوت الزاماً ابعاد یکسانی ندارند.
محصولات فعلی این دسته در 17 سایز اسمی ارائه شدهاند:
| گروه | سایزهای فعلی |
|---|---|
| سایزهای کوچک | M1.6 / M2 / M2.5 / M3 / M3.5 / M4 |
| سایزهای عمومی | M5 / M6 / M8 / M10 / M12 / M14 / M16 |
| سایزهای بزرگتر | M20 / M24 / M30 / M36 |
Nominal Size معمولاً با سایز پیچ متناظر بیان میشود، اما در انتخاب مهندسی باید A، B و C همان محصول نیز کنترل شوند.
برای نمونه، یکی از سایزهای فعلی TTBOLT یعنی M10 Regular Series دارای بازههای ابعادی زیر است:
| پارامتر | بازه ابعادی |
|---|---|
| A — Inner Diameter | 10.85–11.12 mm |
| B — Outer Diameter | 27.48–28.00 mm |
| C — Thickness | 2.00–2.80 mm |
این مثال نشان میدهد عبارت «واشر M10» بهتنهایی برای کنترل ابعادی یک سفارش مهندسی کافی نیست.
واشرهای Soft (As-Fabricated) در وضعیت تولیدشده و بدون الزام سختی بالای گروه Hardened عرضه میشوند.
قابل بررسی برای بسیاری از کاربردهای عمومی با فشار تماس معمولی.
یکی از Finishهای قابل ارائه در کاتالوگ فعلی
پوشش روی برای شرایط مناسب محیطی
در واریانتهای فعلی کاتالوگ نیز دیده میشود
Soft به معنی «ضعیف» نیست؛ انتخاب Soft یا Hardened باید از روی نوع اتصال، Grade پیچ، فشار تماس و Specification پروژه انجام شود.
این گروه از واشرها سختکاری شدهاند و مقاومت بیشتری در برابر تغییر شکل موضعی زیر گل پیچ یا مهره دارند.
این گروه برای اتصالاتی که Preload یا فشار تماس بالاتری دارند میتواند مناسبتر باشد؛ با این حال Hardened بودن بهتنهایی دلیل کافی برای انتخاب نیست.
TTBOLT برای واریانتهای Hot Dip Galvanized یک گروه سختی مستقل با عنوان:
Hardened 26–45 HRC (HDG)
در کاتالوگ فعلی تعریف کرده است.
پوشش Hot Dip Galvanized برای شرایط مناسب خوردگی
بازه سختی تعریفشده برای این گروه کاتالوگی
این عنوان باید بهعنوان واریانت مشخص TTBOLT خوانده شود؛ انتخاب نهایی باید با Bolt، Nut و الزامات پروژه هماهنگ باشد.
| مشخصه | Soft | Hardened |
|---|---|---|
| سطح سختی | معمولی / As-Fabricated | بالاتر |
| مقاومت در برابر تغییر شکل | کمتر | بیشتر |
| اتصالات عمومی | قابل استفاده | قابل استفاده |
| پیچ پرمقاومت | نیازمند بررسی | معمولاً مناسبتر، با بررسی استاندارد |
| فشار تماس بالا | محدودتر | مقاومت بالاتر |
نوع واشر باید بخشی از طراحی اتصال باشد؛ Nominal Size بهتنهایی برای انتخاب Soft یا Hardened کافی نیست.
واشر فولادی بدون پوشش اضافی برای شرایطی که پوشش ضدخوردگی ویژه لازم نیست.
آبکاری روی برای بهبود مقاومت خوردگی سطحی در کاربردهای مناسب.
پوشش روی گرم با لایه ضخیمتر برای بسیاری از کاربردهای فضای باز و محیطهای مرطوب.
وجود Finishهای مختلف در فیلتر دسته به معنی معتبر بودن همه Finishها برای تمام Hardness × Sizeها نیست؛ واریانت واقعی همان محصول باید بررسی شود.
محصولات این صفحه از نوع Metric Plain Washer — Regular Series هستند.
Regular Series یک خانواده ابعادی است و نباید بدون بررسی ابعاد با Small Series، Large Series یا واشرهای متریک استانداردهای دیگر جایگزین شود.
ممکن است دو واشر هر دو برای M10 نامگذاری شده باشند.
قطر خارجی یا ضخامت آنها میتواند براساس Series یا Standard متفاوت باشد.
این دو خانواده نباید صرفاً به دلیل مشابه بودن شکل ظاهری یا قطر اسمی جایگزین یکدیگر شوند.
| مشخصه | ASME B18.22M | ASTM F436/F436M |
|---|---|---|
| Product Family | Metric Plain Washer | Hardened Structural Washer |
| کاربرد اصلی | عمومی و صنعتی | اتصالات سازهای پرمقاومت |
| Soft Version | در B18.22M وجود دارد | خانواده Hardened Structural است |
| قابل جایگزینی مستقیم | خیر؛ فقط با بررسی Design و Specification | |
ASTM F436/F436M در ساختار زنده فعلی این صفحه زیرشاخه محصول مستقل نیست و فقط برای تفکیک کاربرد مهندسی ذکر میشود.
در اتصال مهندسی، واشر بهتر است همراه با پیچ و مهره بررسی شود:
Size، Grade، Material، Preload و Finish
Thread، Grade، Bearing Surface و Finish سازگار
Standard، Series، Hardness، Dimensions و Finish
در اتصال گالوانیزه گرم، انتخاب واشر متناسب با مجموعه HDG اهمیت دارد. در اتصال پرمقاومت نیز Hardness واشر باید با Design و Standard مجموعه سازگار باشد.
صفحه هر واریانت TTBOLT مشخصات همان واشر را بهصورت مستقل نمایش میدهد.
ASME B18.22M و Regular Series
A — Inner Diameter Range
B — Outer Diameter Range
C — Thickness Range
Soft/Hardened و پوشش همان واریانت
برای سفارش دقیق بهتر است مشخصات کامل واریانت اعلام شوند:
| نوع سفارش | نمونه مشخصات |
|---|---|
| فرمت سفارش | ASME B18.22M × Series × Nominal Size × Hardness × Material × Finish × Quantity |
| نمونه Plain | ASME B18.22M – Regular Series – M10 – Hardened 38–45 HRC – Steel – Plain |
| نمونه HDG | ASME B18.22M – Regular Series – M16 – Hardened 26–45 HRC (HDG) – Steel – Hot Dip Galvanized |
در سفارشهای حساس بهتر است Inner Diameter، Outer Diameter، Thickness، Bolt Grade، Nut، Finish و شرایط سرویس نیز با Drawing یا Specification پروژه تطبیق داده شوند.
17 سایز فعلی، محدوده کاتالوگ استاندارد TTBOLT است و به معنی محدود شدن کل ASME B18.22M به همین سایزها یا واریانتها نیست.
در صورت نیاز به ابعاد، سختی، متریال یا Finish خارج از کاتالوگ، امکان بررسی سفارش سفارشی وجود دارد.
براساس Clearance و نقشه اتصال
برای Bearing Area موردنیاز پروژه
بررسی براساس بار، Preload و شرایط تماس
Material، Finish، کنترل ابعادی و مدارک کیفی پروژه
الزامات فنی، بازرسی، Finish و مدارک باید پیش از تولید یا تأمین در Specification و Purchase Order مشخص شوند.
