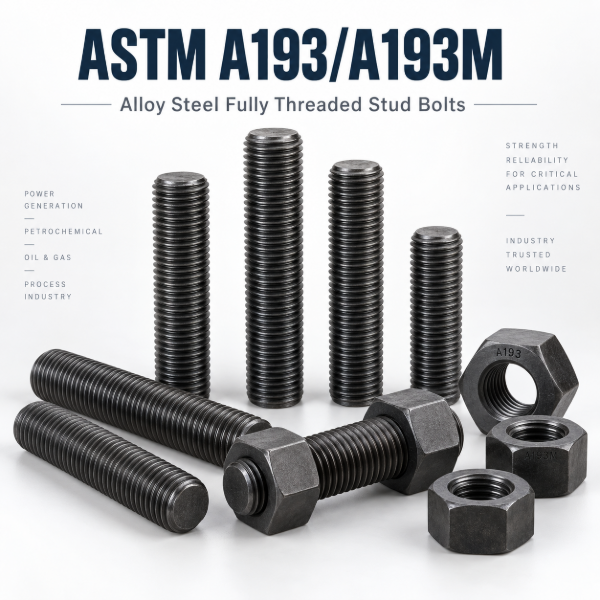

ASTM A193/A193M Fully Threaded Stud خانوادهای از Bolting فولاد آلیاژی و فولاد زنگنزن برای سرویسهای دمای بالا، فشار بالا و کاربردهای ویژه صنعتی است. محصولات فعلی TTBOLT در این شاخه از نوع Fully Threaded Stud هستند و در صنایع نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، تجهیزات تحت فشار، شیرآلات و اتصالات فلنجی کاربرد گستردهای دارند.
نسخه فعال فعلی استاندارد: ASTM A193/A193M-26
ASTM A193/A193M الزامات Bolting فولاد آلیاژی و Stainless Steel را برای Pressure Vessel، Valve، Flange و Fitting در سرویس High-Temperature، High-Pressure یا سایر کاربردهای خاص تعیین میکند.
| مشخصه | وضعیت فعلی TTBOLT |
|---|---|
| استاندارد متریال | ASTM A193/A193M-26 |
| Product Type | Fully Threaded Stud |
| کاربرد اصلی | High-Temperature / High-Pressure / Special Purpose Bolting |
| سیستم اندازهگیری کاتالوگ | Imperial / Inch |
| جهت رزوه | Right Hand (RH) |
| Gradeهای فعلی | B7 / B7M / B16 / B8 Class 1 / B8 Class 2 / B8M Class 1 / B8M Class 2 |
| متریالهای فعلی | Alloy Steel / Stainless Steel |
| Finishهای تجمیعی فعلی | Plain / Black Oxide / Zinc Plated / Hot Dip Galvanized / PTFE Coated |
21 قطر و 294 ترکیب واقعی، محدوده کاتالوگ کنترلشده فعلی TTBOLT هستند و نباید با کل دامنه ASTM A193/A193M یکی در نظر گرفته شوند.
ASTM A193/A193M یک استاندارد صرفاً ابعادی نیست و برای Gradeهای مختلف Bolting، الزامات متریال و عملکردی را مشخص میکند.
Chemical Composition براساس Grade و Material
Heat Treatment مناسب Grade و شرایط سرویس
Tensile، Yield، Elongation و Reduction of Area
حدود سختی و الزامات تست متناسب با Grade
Mechanical Testing، Marking و الزامات بازرسی
Product Form فعلی این صفحه یعنی Fully Threaded Stud یک انتخاب کاتالوگی TTBOLT است؛ خود ASTM A193/A193M علاوه بر Stud، Bolting Formهای دیگری را نیز در دامنه استاندارد پوشش میدهد.
کاتالوگ فعلی TTBOLT شامل 21 قطر اسمی است:
1/2" – 5/8" – 3/4" – 7/8" – 1" – 1-1/8" – 1-1/4" – 1-3/8" – 1-1/2" – 1-5/8" – 1-3/4" – 1-7/8" – 2" – 2-1/4" – 2-1/2" – 2-3/4" – 3" – 3-1/4" – 3-1/2" – 3-3/4" – 4"
| قطر اسمی | Thread Series | TPI |
|---|---|---|
| 1/2" | UNC | 13 |
| 5/8" | UNC | 11 |
| 3/4" | UNC | 10 |
| 7/8" | UNC | 9 |
| 1" | UNC | 8 |
| > 1" | 8UN | 8 |
در کاتالوگ کنترلشده TTBOLT، سایزهای تا 1 اینچ با UNC و سایزهای بالاتر از 1 اینچ با 8UN — 8 TPI تعریف شدهاند.
رزوه Unified Inch باید با ASME B1.1-2024 و الزامات Purchase Specification هماهنگ باشد.
طولهای نمایشدادهشده در فیلتر فعلی سایت:
2" – 2-1/2" – 3" – 3-1/2" – 4" – 4-1/2" – 5" – 5-1/2" – 6" – 7" – 8" – 9" – 10" – 12" – 14" – 16" – 18" – 20" – 24"
همه 19 طول برای همه 21 قطر منتشر نشدهاند؛ بنابراین انتخاب باید از بین ترکیبهای واقعی Diameter × Length همان کاتالوگ انجام شود، نه از حاصل ضرب ساده تمام فیلترها.
ASTM A193 Grade B7 یکی از متداولترین Gradeهای Alloy Steel برای Bolting High-Pressure و High-Temperature در صنایع فرایندی است.
این Grade از فولاد آلیاژی Cr-Mo و در شرایط Quenched & Tempered تولید میشود.
| رنج قطر | حداقل Tensile Strength | حداقل Yield Strength | Hardness Max |
|---|---|---|---|
| Up to 2-1/2" | 125 ksi | 105 ksi | 35 HRC |
| 2-5/8" to 4" | 115 ksi | 95 ksi | 35 HRC |
در Bolting صنعتی، Pairing متداول:
ASTM A193 B7 + ASTM A194 Grade 2H
است؛ اما Design Code و Specification پروژه همیشه اولویت دارند.
ASTM A193 Grade B7M یک Grade مستقل از B7 است و حرف M در B7M به معنی نسخه متریک B7 نیست.
تفاوت مهم B7M با B7، کنترل سختی و الزامات تست آن است. برای قطرهای کمتر از 4 اینچ، حداقل Tensile Strength آن 100 ksi است و حداکثر سختی: 235 HBW / 99 HRB در نظر گرفته میشود.
در B7M کنترل Hardness اهمیت ویژهای دارد و انتخاب آن در پروژههای دارای محدودیت سختی یا Sour-Service باید دقیقاً براساس Specification انجام شود.
ASTM A193 B7M + ASTM A194 Grade 2HM
Pairing متداول این خانواده است.
ASTM A193 Grade B16 یک فولاد آلیاژی Cr-Mo-V است که برای Bolting با نیازهای مکانیکی و دمایی بالا استفاده میشود.
Grade طراحیشده برای کاربردهای Elevated-Temperature
فولاد آلیاژی Chromium-Molybdenum-Vanadium
Bolting پرمقاومت برای سرویسهای فرایندی خاص
Pairing متداول B16 با مهره ASTM A194 Grade 7 است.
ASTM A193 B16 + ASTM A194 Grade 7
Grade B8 خانواده Stainless Steel نوع 304 در ASTM A193 است.
| Class | متریال | وضعیت فرآیندی |
|---|---|---|
| B8 Class 1 | AISI 304 Stainless Steel | Carbide Solution Treated |
| B8 Class 2 | AISI 304 Stainless Steel | Solution Treated + Strain Hardened |
B8 Class 2 با Strain Hardening استحکام بالاتری نسبت به Class 1 به دست میآورد؛ اما خواص آن به Diameter وابسته است و نباید یک عدد مکانیکی واحد برای تمام سایزهای Class 2 فرض شود.
ASTM A193 B8 + ASTM A194 Grade 8
یکی از Pairingهای رایج Stainless Bolting است.
Grade B8M خانواده Stainless Steel نوع 316 است.
| Class | متریال | وضعیت فرآیندی |
|---|---|---|
| B8M Class 1 | AISI 316 Stainless Steel | Carbide Solution Treated |
| B8M Class 2 | AISI 316 Stainless Steel | Solution Treated + Strain Hardened |
خانواده 316 به دلیل حضور Molybdenum در بسیاری از محیطهای خورنده و حاوی Chloride نسبت به 304 قابل بررسی است، اما انتخاب نهایی باید براساس محیط واقعی سرویس انجام شود.
ASTM A193 B8M + ASTM A194 Grade 8M
| Grade | خانواده متریال | ویژگی اصلی انتخاب |
|---|---|---|
| B7 | Cr-Mo Alloy Steel | Bolting عمومی High-Pressure / High-Temperature |
| B7M | Cr-Mo Alloy Steel | Hardness-Controlled Bolting |
| B16 | Cr-Mo-V Alloy Steel | Elevated-Temperature Bolting |
| B8 Class 1 | 304 Stainless | Solution-Treated Stainless |
| B8 Class 2 | 304 Stainless | Strain-Hardened Stainless |
| B8M Class 1 | 316 Stainless | Corrosion-Resistant Solution-Treated Stainless |
| B8M Class 2 | 316 Stainless | Strain-Hardened 316 Stainless |
انتخاب Grade باید با Design Temperature، Pressure، Corrosion Environment، Hardness Limitation و Project Specification انجام شود.
فیلتر فعلی صفحه پنج Finish را در سطح دسته نمایش میدهد:
بدون پوشش سطحی اضافی
سیاهکاری برای برخی واریانتهای فولاد آلیاژی
آبکاری روی در برخی واریانتهای تعریفشده
گالوانیزه گرم در برخی Boltingهای پروژهای و کاتالوگی
پوشش مورد استفاده در برخی سرویسهای خورنده و فرایندی
این Finishها فیلترهای تجمیعی کل دسته هستند. نباید نتیجه گرفت هر Grade، هر Size و هر Material همزمان با تمام این Finishها موجود یا از نظر فنی مناسب است.
همچنین پوشش میتواند محدوده دمای سرویس و رفتار اصطکاکی اتصال را تغییر دهد؛ بنابراین Finish باید همراه با Grade، Nut، Lubrication و Torque/Tension Procedure پروژه بررسی شود.
استادبولت A193 معمولاً همراه با Heavy Hex Nut مطابق ASTM A194/A194M استفاده میشود.
| Stud Grade | Nut Grade متداول |
|---|---|
| A193 B7 | A194 2H |
| A193 B7M | A194 2HM |
| A193 B16 | A194 Grade 7 |
| A193 B8 | A194 Grade 8 |
| A193 B8M | A194 Grade 8M |
این Pairingها راهنمای متداول صنعتی هستند و Design Code، Project Specification و Purchase Order اولویت دارند.
این دو استاندارد از نظر Product Form و برخی Stainless Gradeها شبیهاند، اما هدف اصلی سرویس متفاوت است.
| مشخصه | ASTM A193/A193M | ASTM A320/A320M |
|---|---|---|
| تمرکز اصلی | High-Temperature / High-Pressure Service | Low-Temperature Service |
| Gradeهای شاخص | B7 / B7M / B16 / B8 / B8M | L7 / L7M / L43 / B8 / B8M |
| Impact Low-Temperature | هدف اصلی استاندارد نیست | از عوامل مهم انتخاب Grade |
| قابل جایگزینی مستقیم | خیر؛ فقط با تأیید Design و Specification | |
یکسان بودن Diameter، Length، Thread یا حتی Stainless Grade برای جایگزینی مستقیم A193 و A320 کافی نیست.
محصول فعلی این دسته یک Stud بدون گل است که رزوه در امتداد طول بدنه آن ادامه دارد.
رزوه در سراسر طول اسمی محصول
قابل استفاده همراه دو مهره در اتصالات فلنجی و صنعتی
طول باید با Flange Stack، Nut و Thread Engagement هماهنگ باشد.
Fully Threaded Stud با Double-End Stud یک Product Form واحد نیست و روش اندازهگیری و کاربرد آن باید براساس Drawing و BOM پروژه کنترل شود.
صفحه هر واریانت TTBOLT مشخصات همان محصول را بهصورت مستقل نمایش میدهد.
ASTM A193/A193M، Grade و Class
Diameter و Overall Length همان واریانت
UNC یا 8UN، TPI و Thread Direction
Alloy Steel یا Stainless Steel مطابق Grade
Finish واقعی و وزن نظری همان محصول
برای سفارش دقیق بهتر است تمام مشخصات فنی اعلام شوند:
| نوع سفارش | نمونه مشخصات |
|---|---|
| فرمت سفارش | ASTM A193/A193M × Grade/Class × Product Form × Diameter × Length × Thread × Material × Finish × Quantity |
| Alloy Steel | ASTM A193 Grade B7 – Fully Threaded Stud – 1" × 10" – UNC 8 TPI – Alloy Steel – Plain |
| Stainless Steel | ASTM A193 Grade B8M Class 2 – Fully Threaded Stud – 1-1/4" × 8" – 8UN 8 TPI – Stainless Steel – Plain |
در پروژههای فرایندی بهتر است Design Temperature، Design Pressure، Nut Grade، Corrosion Environment، Finish، MTC و Inspection Requirements نیز در Purchase Order مشخص شوند.
21 قطر، 19 طول فهرستشده و 294 ترکیب واقعی فعلی، محدوده کاتالوگ استاندارد TTBOLT هستند و به معنی محدود شدن ASTM A193/A193M به همین ابعاد یا Gradeها نیستند.
در صورت نیاز به Diameter، Length، Grade، Class، Thread یا Finish خارج از کاتالوگ فعلی، امکان بررسی فنی سفارش پروژهای وجود دارد.
بررسی Grade براساس Design Temperature و Pressure
سایزهای خارج از محدوده جاری کاتالوگ
پس از بررسی Grade، دما، خوردگی و Bolting Assembly
Tensile، Yield، Hardness، Chemical Analysis، PMI، MTC و سایر مدارک کیفی پروژه
تمام الزامات فنی، تست، بازرسی، Finish و مدارک باید پیش از تولید یا تأمین در Specification و Purchase Order مشخص شوند.
