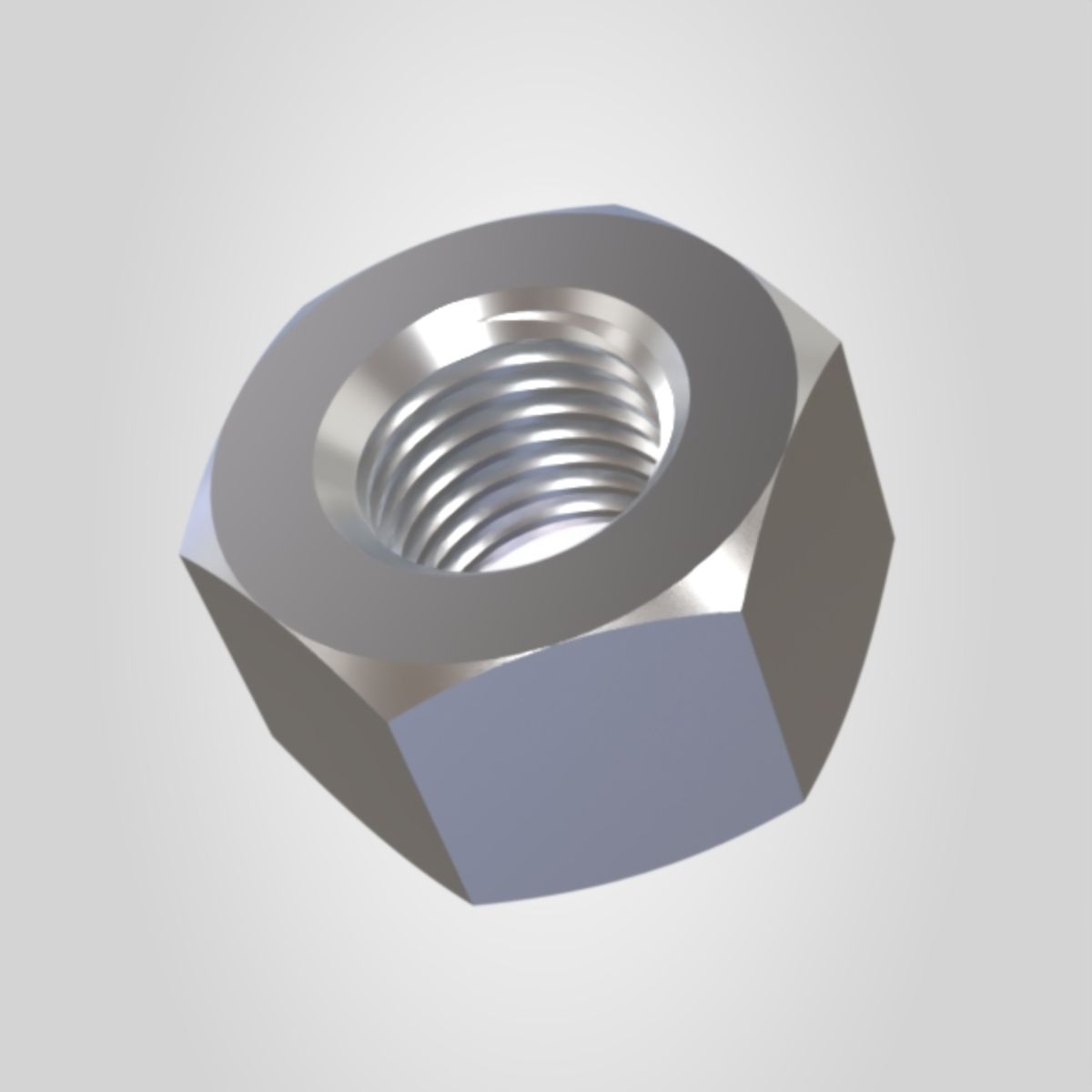

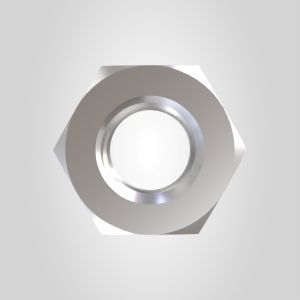

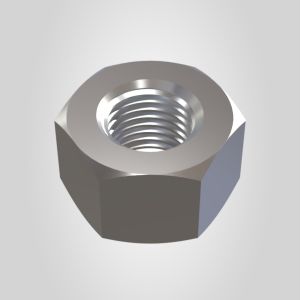

مهره ششگوش سنگین ASTMA194 گرید 2H سایز 1-1/4 آبکاری روی تولید کننده: TTBOLT شناسه کالا در انبار: TTB-A194-2H-125-8UN-ZN افزودن به فهرست مقایسه پیشنهاد به دوستان استاندارد: ASTMA194 نوع: مهره ششگوش سنگین سایز: 1-1/4 رزوه: 8UN، 8 TPI متریال: فولاد کربنی گرید: 2H پوشش: آبکاری روی مهره ششگوش سنگین ASTMA194 گرید 2H سایز 1-1/4 آبکاری روی مهره ششگوش سنگین مطابق ASTMA194 است. نقشه و اطلاعات فنی دانلود PDF اطلاعات فنی برگه اطلاعات فنی TTBoltIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASTMA194 Grade2H Issued2026-10-04 فارسی English مهره ششگوش سنگین ASTMA194 گرید 2H سایز 1-1/4 آبکاری روی 1-1/4 in | 2H | پوشش Zinc Plated نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامترنماد حداقلحداکثر / اسمی واحد قطر اسمیd-1.25in گام رزوهn-8TPI عرض آچارخورs1.9382in عرض روی گوشه‌هاe2.2092.309in ارتفاع مهرهm1.1871.251in مشخصات محصول رزوه1-1/4 8 TPI 8UN جهت رزوهراست‌گرد گرید2H پوششZinc Plated متریالCarbon Steel فرم رزوهUnified 60 deg یادداشت‌های فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks و با همان پارامترهای این ردیف تولید می‌شوند. 3. مقادیر حداقل و حداکثر از جدول ابعادی ASTMA194 گرفته شده‌اند؛ جایی که استاندارد تلرانس تعریف نکرده، تنها مقدار اسمی درج شده است. 4. وزن‌های درج‌شده در فروشگاه نظری‌اند و برای برآورد قیمت کاربرد دارند. شماره قطعهTTB-A194-2H-125-8UN-ZN Heavy Hex Nut - ASTMA194 1-1/4 in | 2H | Zinc Plated Finish ACTUAL PRODUCT VIEWS ISO Rear Side DIMENSION TABLE ParameterSymbol MinMax / Nominal Unit Nominal diameterd-1.25in Threads per inchn-8TPI Width across flatss1.9382in Width across cornerse2.2092.309in Nut heightm1.1871.251in PRODUCT DATA Thread1-1/4 8 TPI 8UN Thread directionRight hand Grade2H FinishZinc Plated MaterialCarbon Steel Thread formUnified 60 deg TECHNICAL NOTES 1. All dimensions are in inches unless stated otherwise. 2. Product views are generated from the SolidWorks master using the parameters of this row. 3. Minimum and maximum values are taken from the ASTMA194 dimension table; where the standard defines no tolerance, only the nominal value is shown. 4. Catalog weights are theoretical and intended for price estimation. Part numberTTB-A194-2H-125-8UN-ZN مشخصات محصول نام ویژگی مقدار ویژگی استاندارد متریال و خواص مکانیکی (Material Specification) ASTM A194/A194M-26 Common Requirements ASTM A962/A962M-26 Geometry Reference ASME B18.2.2-2022, Table 1.1.1-11 Thread Reference ASME B1.1-2024 نوع محصول (Product Type) مهره ششگوش سنگین عرض آچارخور (Width Across Flats) ۲ اینچ بازه عرض آچارخور (Width Across Flats Range) ۱.۹۳۸–۲ اینچ بازه عرض گوشه‌به‌گوشه (Width Across Corners Range) ۲.۲۰۹–۲.۳۰۹ اینچ ارتفاع مهره (Nut Height) ۱-۷/۳۲ اینچ بازه ارتفاع مهره (Nut Height Range) ۱.۱۸۷–۱.۲۵۱ اینچ متریال (Material) فولاد کربنی کلاس مقاومتی (Property Class) 2H پوشش (Finish) آبکاری روی وضعیت بازار (Market Status) استاندارد وزن نظری (Estimated Weight) ۳۵۴.۷۹۷ گرم/عدد رزوه نوع رزوه (Thread Type) 8UN گام رزوه (Thread Pitch) ۸ رزوه در اینچ (TPI) ابعاد قطر (Diameter) ۱-۱/۴
