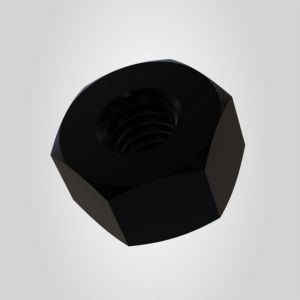

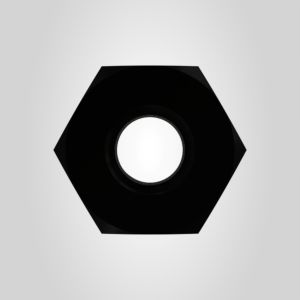

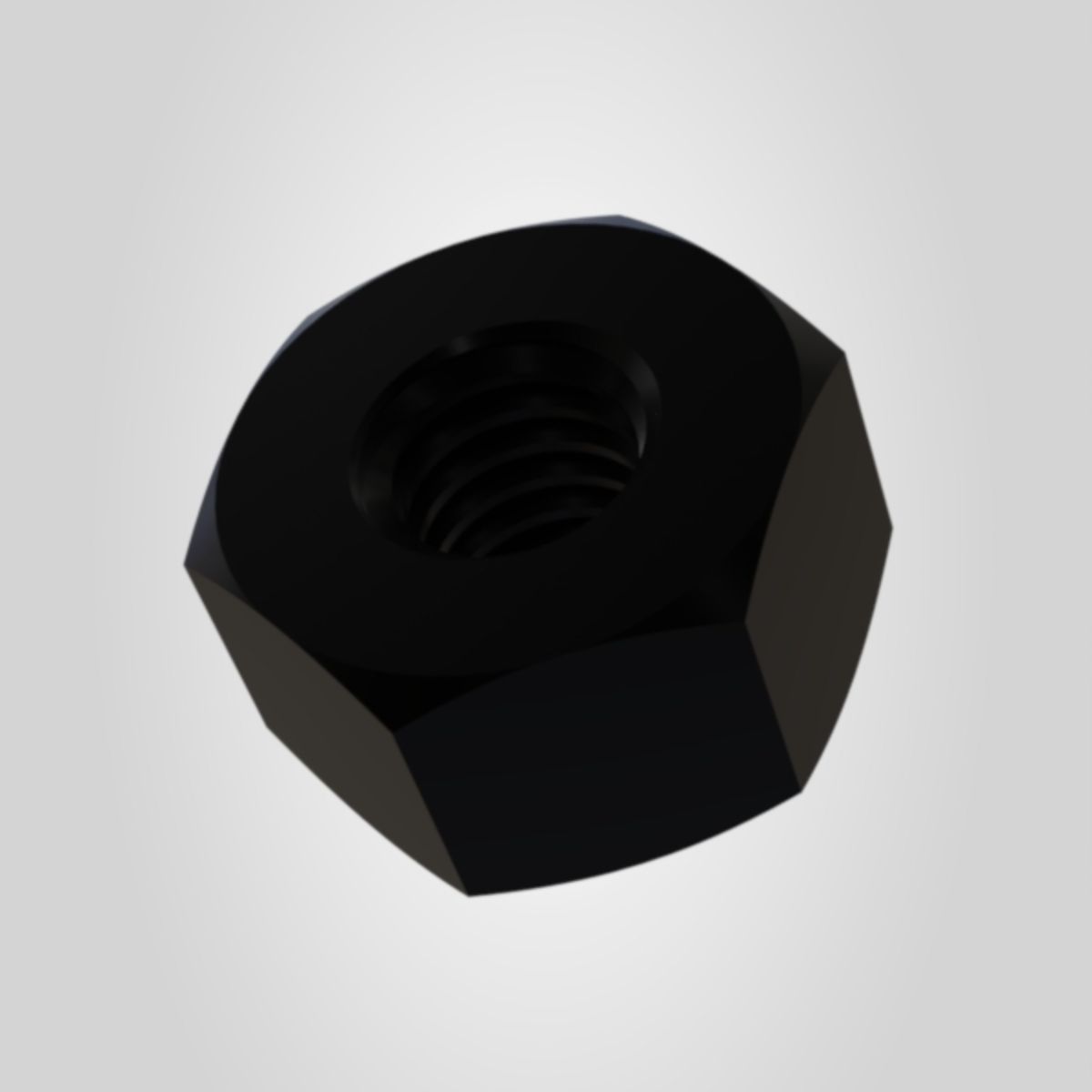

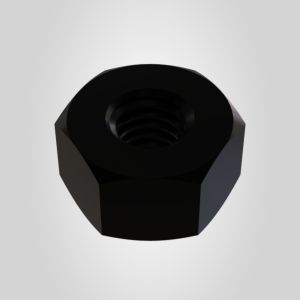

مهره ششگوش سنگین ASTMA194 گرید 2H سایز 1/2 سیاهکاری تولید کننده: TTBOLT شناسه کالا در انبار: TTB-A194-2H-050-UNC-BO افزودن به فهرست مقایسه پیشنهاد به دوستان استاندارد: ASTMA194 نوع: مهره ششگوش سنگین سایز: 1/2 رزوه: UNC، 13 TPI متریال: فولاد کربنی گرید: 2H پوشش: سیاهکاری مهره ششگوش سنگین ASTMA194 گرید 2H سایز 1/2 سیاهکاری مهره ششگوش سنگین مطابق ASTMA194 است. نقشه و اطلاعات فنی دانلود PDF اطلاعات فنی برگه اطلاعات فنی TTBoltIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASTMA194 Grade2H Issued2026-10-04 فارسی English مهره ششگوش سنگین ASTMA194 گرید 2H سایز 1/2 سیاهکاری 1/2 in | 2H | پوشش Black Oxide نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامترنماد حداقلحداکثر / اسمی واحد قطر اسمیd-0.5in گام رزوهn-13TPI عرض آچارخورs0.850.875in عرض روی گوشه‌هاe0.9691.01in ارتفاع مهرهm0.4640.504in مشخصات محصول رزوه1/2 13 TPI UNC جهت رزوهراست‌گرد گرید2H پوششBlack Oxide متریالCarbon Steel فرم رزوهUnified 60 deg یادداشت‌های فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks و با همان پارامترهای این ردیف تولید می‌شوند. 3. مقادیر حداقل و حداکثر از جدول ابعادی ASTMA194 گرفته شده‌اند؛ جایی که استاندارد تلرانس تعریف نکرده، تنها مقدار اسمی درج شده است. 4. وزن‌های درج‌شده در فروشگاه نظری‌اند و برای برآورد قیمت کاربرد دارند. شماره قطعهTTB-A194-2H-050-UNC-BO Heavy Hex Nut - ASTMA194 1/2 in | 2H | Black Oxide Finish ACTUAL PRODUCT VIEWS ISO Rear Side DIMENSION TABLE ParameterSymbol MinMax / Nominal Unit Nominal diameterd-0.5in Threads per inchn-13TPI Width across flatss0.850.875in Width across cornerse0.9691.01in Nut heightm0.4640.504in PRODUCT DATA Thread1/2 13 TPI UNC Thread directionRight hand Grade2H FinishBlack Oxide MaterialCarbon Steel Thread formUnified 60 deg TECHNICAL NOTES 1. All dimensions are in inches unless stated otherwise. 2. Product views are generated from the SolidWorks master using the parameters of this row. 3. Minimum and maximum values are taken from the ASTMA194 dimension table; where the standard defines no tolerance, only the nominal value is shown. 4. Catalog weights are theoretical and intended for price estimation. Part numberTTB-A194-2H-050-UNC-BO مشخصات محصول نام ویژگی مقدار ویژگی استاندارد متریال و خواص مکانیکی (Material Specification) ASTM A194/A194M-26 Common Requirements ASTM A962/A962M-26 Geometry Reference ASME B18.2.2-2022, Table 1.1.1-11 Thread Reference ASME B1.1-2024 نوع محصول (Product Type) مهره ششگوش سنگین عرض آچارخور (Width Across Flats) ۷/۸ اینچ بازه عرض آچارخور (Width Across Flats Range) ۰.۸۵–۰.۸۷۵ اینچ بازه عرض گوشه‌به‌گوشه (Width Across Corners Range) ۰.۹۶۹–۱.۰۱ اینچ ارتفاع مهره (Nut Height) ۳۱/۶۴ اینچ بازه ارتفاع مهره (Nut Height Range) ۰.۴۶۴–۰.۵۰۴ اینچ متریال (Material) فولاد کربنی کلاس مقاومتی (Property Class) 2H پوشش (Finish) سیاهکاری وضعیت بازار (Market Status) استاندارد وزن نظری (Estimated Weight) ۳۰.۰۳۸ گرم/عدد رزوه نوع رزوه (Thread Type) UNC گام رزوه (Thread Pitch) ۱۳ رزوه در اینچ (TPI) ابعاد قطر (Diameter) ۱/۲
