مهره شش‌گوش سنگین ASTMA194 گرید 2H سایز 1-1/4 سیاه‌کاری

Name: مهره ششگوش سنگین ASTMA194 گرید 2H سایز 1-1/4 سیاهکاری
SKU: TTB-A194-2H-125-8UN-BO
Price: 3114000.00 IRR
Availability: InStock

تولید کننده: TTBOLT

شناسه کالا در انبار: TTB-A194-2H-125-8UN-BO

استاندارد: ASTMA194 نوع: مهره شش‌گوش سنگین سایز: 1-1/4 رزوه: 8UN، 8 TPI متریال: فولاد کربنی گرید: 2H پوشش: سیاه‌کاری

3٬114٬000 ریال

تعداد:

ارسال به

روش ارسال

نام

تخمین تحویل کالا

قیمت

روش حمل و نقلی وجود ندارد

مهره شش‌گوش سنگین ASTMA194 گرید 2H سایز 1-1/4 سیاه‌کاری مهره شش‌گوش سنگین مطابق ASTMA194 است.

مشخصات محصول

نام ویژگی	مقدار ویژگی
استاندارد متریال و خواص مکانیکی (Material Specification)	ASTM A194/A194M-26
Common Requirements	ASTM A962/A962M-26
Geometry Reference	ASME B18.2.2-2022, Table 1.1.1-11
Thread Reference	ASME B1.1-2024
نوع محصول (Product Type)	مهره شش‌گوش سنگین
عرض آچارخور (Width Across Flats)	۲ اینچ
بازه عرض آچارخور (Width Across Flats Range)	۱.۹۳۸–۲ اینچ
بازه عرض گوشه‌به‌گوشه (Width Across Corners Range)	۲.۲۰۹–۲.۳۰۹ اینچ
ارتفاع مهره (Nut Height)	۱-۷/۳۲ اینچ
بازه ارتفاع مهره (Nut Height Range)	۱.۱۸۷–۱.۲۵۱ اینچ
متریال (Material)	فولاد کربنی
کلاس مقاومتی (Property Class)	2H
پوشش (Finish)	سیاه‌کاری
وضعیت بازار (Market Status)	استاندارد
وزن نظری (Estimated Weight)	۳۵۴.۷۹۷ گرم/عدد
رزوه
نوع رزوه (Thread Type)	8UN
گام رزوه (Thread Pitch)	۸ رزوه در اینچ (TPI)
ابعاد
قطر (Diameter)	۱-۱/۴

فایل اطلاعات فنی موجود است.

TT BOLT

Industrial Fasteners Engineering Data Sheet

Document
Technical Data Sheet

Standard
ASTMA194

Grade
2H

Issued
1405-07-04

نقشه ابعادی شماتیک

مهره شش‌گوش سنگین ASTMA194 گرید 2H سایز 1-1/4 سیاه‌کاری

1-1/4 in | 2H | پوشش Black Oxide

نماهای واقعی محصول

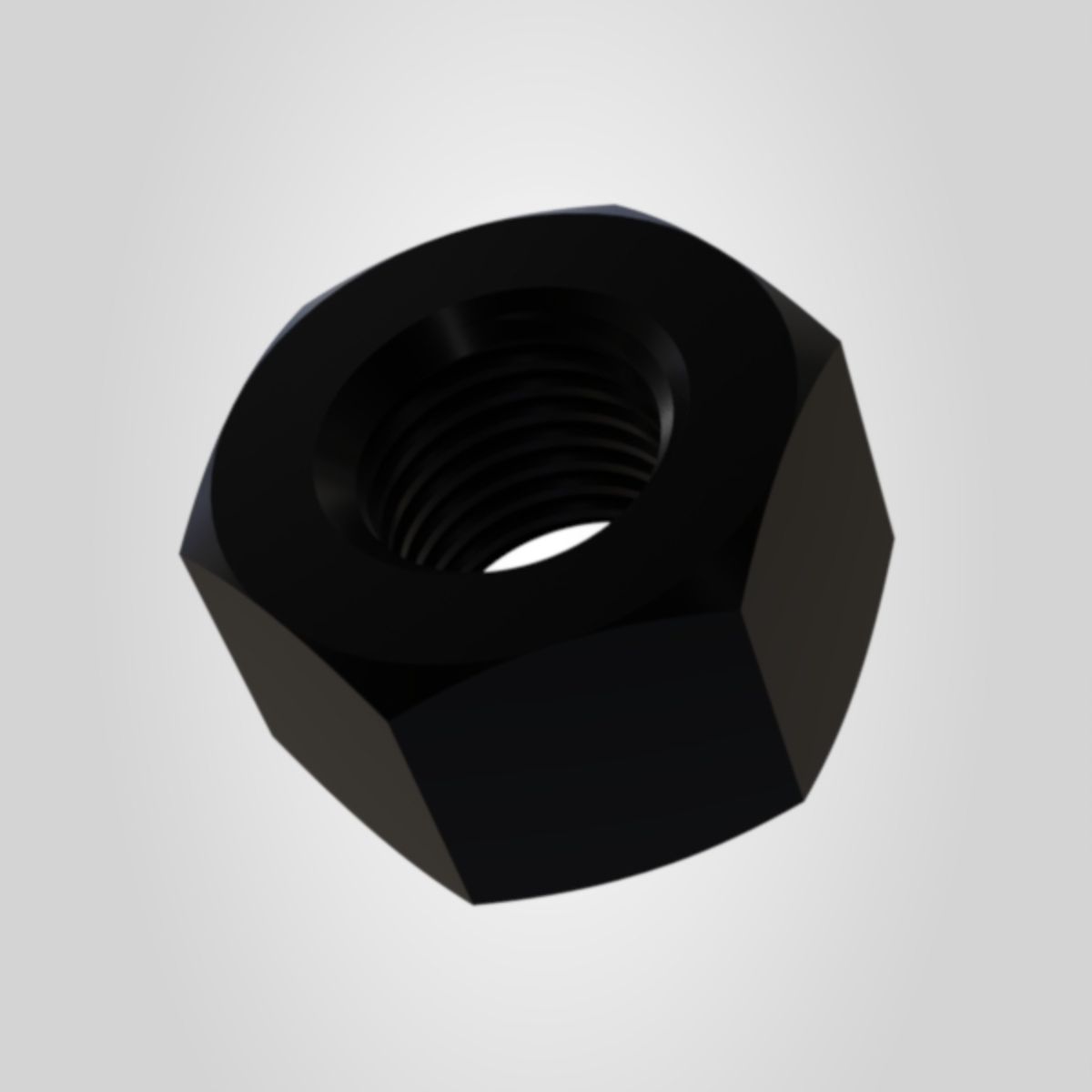

ایزومتریک

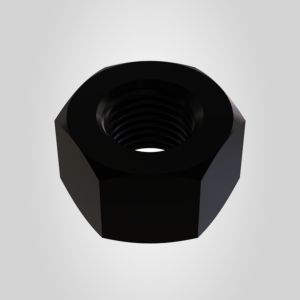

نمای مکمل

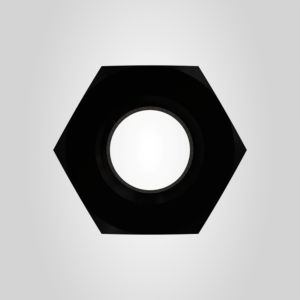

نمای جانبی

جدول ابعادی

پارامتر	نماد	حداقل	حداکثر / اسمی	واحد
قطر اسمی	d	-	1.25	in
گام رزوه	n	-	8	TPI
عرض آچارخور	s	1.938	2	in
عرض روی گوشه‌ها	e	2.209	2.309	in
ارتفاع مهره	m	1.187	1.251	in

مشخصات محصول

رزوه1-1/4 8 TPI 8UN

جهت رزوهراست‌گرد

گرید2H

پوششBlack Oxide

متریالCarbon Steel

فرم رزوهUnified 60 deg

یادداشت‌های فنی

1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد.
2. تصاویر محصول از مدل Master در SolidWorks و با همان پارامترهای این ردیف تولید می‌شوند.
3. مقادیر حداقل و حداکثر از جدول ابعادی ASTMA194 گرفته شده‌اند؛ جایی که استاندارد تلرانس تعریف نکرده، تنها مقدار اسمی درج شده است.
4. وزن‌های درج‌شده در فروشگاه نظری‌اند و برای برآورد قیمت کاربرد دارند.

شماره قطعه
TTB-A194-2H-125-8UN-BO

PARAMETRIC DIMENSIONAL SCHEMATIC

Heavy Hex Nut - ASTMA194

1-1/4 in | 2H | Black Oxide Finish

ACTUAL PRODUCT VIEWS

ISO

Rear

Side

DIMENSION TABLE

Parameter	Symbol	Min	Max / Nominal	Unit
Nominal diameter	d	-	1.25	in
Threads per inch	n	-	8	TPI
Width across flats	s	1.938	2	in
Width across corners	e	2.209	2.309	in
Nut height	m	1.187	1.251	in

PRODUCT DATA

Thread1-1/4 8 TPI 8UN

Thread directionRight hand

Grade2H

FinishBlack Oxide

MaterialCarbon Steel

Thread formUnified 60 deg

TECHNICAL NOTES

1. All dimensions are in inches unless stated otherwise.
2. Product views are generated from the SolidWorks master using the parameters of this row.
3. Minimum and maximum values are taken from the ASTMA194 dimension table; where the standard defines no tolerance, only the nominal value is shown.
4. Catalog weights are theoretical and intended for price estimation.

Part number
TTB-A194-2H-125-8UN-BO
