پیچ شش گوش نیم دنده DIN 960

پیچ شش‌گوش نیم رزوه DIN 960 همان DIN 931 است با یک تفاوت: رزوه‌اش ریز است. این تفاوت کوچک، پیچ را برای تنظیمات دقیق و اتصالات پرارتعاش مناسب‌تر می‌کند و در عین حال حساس‌تر.

پیچ شش گوش استاندارد DIN 960

در این مقاله درباره پیچ شش گوش نیم دنده DIN 960 می خوانید.

پیچ شش گوش نیم دنده DIN 960 یک پیچ استاندارد آلمانی است که با این استاندارد شناخته می‌شود. این پیچ در سایز‌ها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد فراوان دارد. این پیچ از آهن معمولی گرید 5.6 تا 12.9 و آلیاژهای مونل و اینکونل و تیتانیوم ساخته می‌شود و به بازار مصرف ارسال می‌گردد. پیچ شش گوش نیم دنده DIN 960 به پیچ نیم دنده هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکان‌پذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M8 تا سایز M24 تولید می‌شود.

👈موارد فنی و مهم در خرید پیچ شش گوش نیم دنده DIN 960

DIN 960 در حال حاضر با استاندارد DIN EN 28765 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 960 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ ISO 8765; CSN 021101; PN 82101; UNI 5738; EU 28676; است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های آهنی و کربن استیل گرید‌های 8.8,10.9 و استنلس استیل A2, A4 و در موارد خاص و کم مصرف از آلیاژهای مونل و اینکونل و تیتانیوم گرید 4 و 5 و 7 تولید می‌شود و به دست مصرف کننده می رسد. این پیچ یک پیچ با استحکام کششی متوسط در گرید 8.8 دارد که پرمصرفترین نوع است.

.Medium-Strength Metric Class 8.8 Steel Hex Head Screws

👈دنده پیچ شش گوش نیم دنده DIN 960

این پیچ یک پیچ دنده ریز و میلیمتری است. به این ترتیب نیروی بیشتری می‌توان هنگام بستن به آن وارد کرد. گام دنده میلیمتری و از 1 تا 1.5 میلیمتر است. زاویه دنده V شکل است.

👈روش تولید پیچ شش گوش نیم دنده DIN 960

این پیچ هم به روش سرد و هم به روش سرد تولید می‌شود. بنا به نیاز مشتری و توان ماشین آلات و محل مصرف پیچ تولید می‌شود. پیچ شش گوش نیم دنده DIN 960 در سایزهای کوچک به روش فورج سرد تولید می‌شود و در سایزهای بزرگتر چون ماشین آلات دچار فرسودگی می‌شوند از روش فورج گرم تولید انجام می‌گیرد. شما فرض کنید پیچ در سایز بزرگ چه نیروی عظیمی می خواهد تا گل آن شکل بگیرد اما با گداخته کردن قسمت بالای پیچ می‌توان به راحتی آن را شکل داد. در پروسه تولید اگر برنامه ریزی تولید روی تعداد کم باشد پروسه تولید به صورت دستی خواهد بود ولی اگر بر اساس تولید انبوه باشد روش‌های نیمه دستی و حتی تمام اتوماتیک در برنامه کاری قرار خواهد گرفت.

👈موارد مصرفی پیچ شش گوش نیم دنده DIN 960

این پیچ در بسیاری از صنایع مورد استفاده قرار می‌گیرد. در خودرو‌سازی و ماشین‌سازی و ابزارهای حساس در صنایع سبک و سنگین و پل‌سازی رد پای این پیچ دیده می‌شود. DIN 960 آنقدر با ملاحظات فنی طراحی شده‌است که در همه جا دیده می‌شود. این پیچ در نیروگاه‌ها به وفور استفاده می‌گردد. البته باید در نظر داشته باشیم که این یک استاندارد متریک است و عموما با قطعات استاندارد متریک مورد استفاده قرار می‌گیرد.

👈مهره و واشر متناسب با پیچ شش گوش نیم دنده DIN 960

مهره متناسب با این پیچ DIN 934 دنده ریز است و واشر متناسب با این پیچ DIN 125 , DIN 127 است. این مهره و واشر و پیچ عموما باهم سفارش داده می‌شوند و مصرف می‌گردد. البته هنگام تهیه واشر و مهره برای پیچ شش گوش نیم دنده DIN 960 باید به نوع متریال مهره و واشر دقت بشود که همخوانی با پیچ داشته باشد. اگر پیچ مثلا از گرید 12.9 باشد ولی مهره آن از کلاس 8 باشد این اتصال، اتصال امنی نخواهد بود. لذا باید دقت لازم را در تهیه کالا داشته باشیم و یا با مشاوران خبره در انتخاب متریال همکاری داشته باشیم تا بهترین متریال و مناسبترین متریال به دست ما برسد.

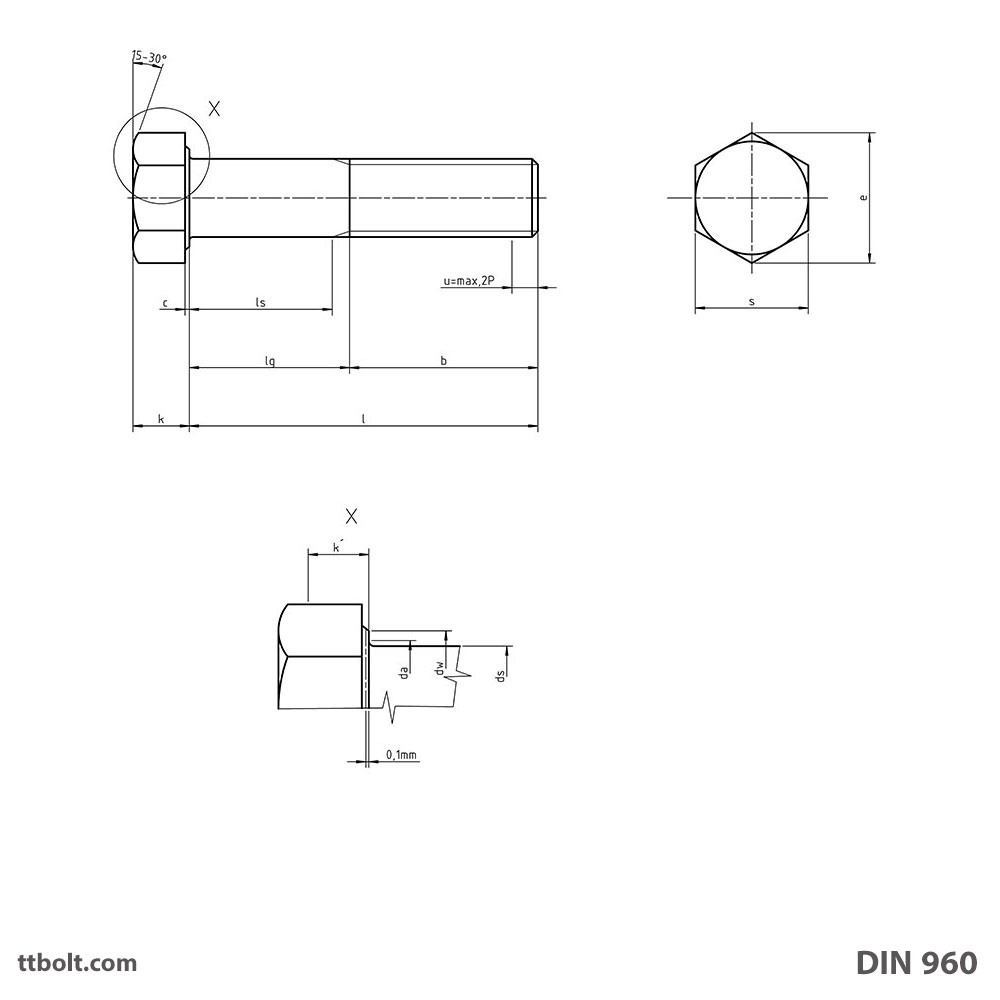

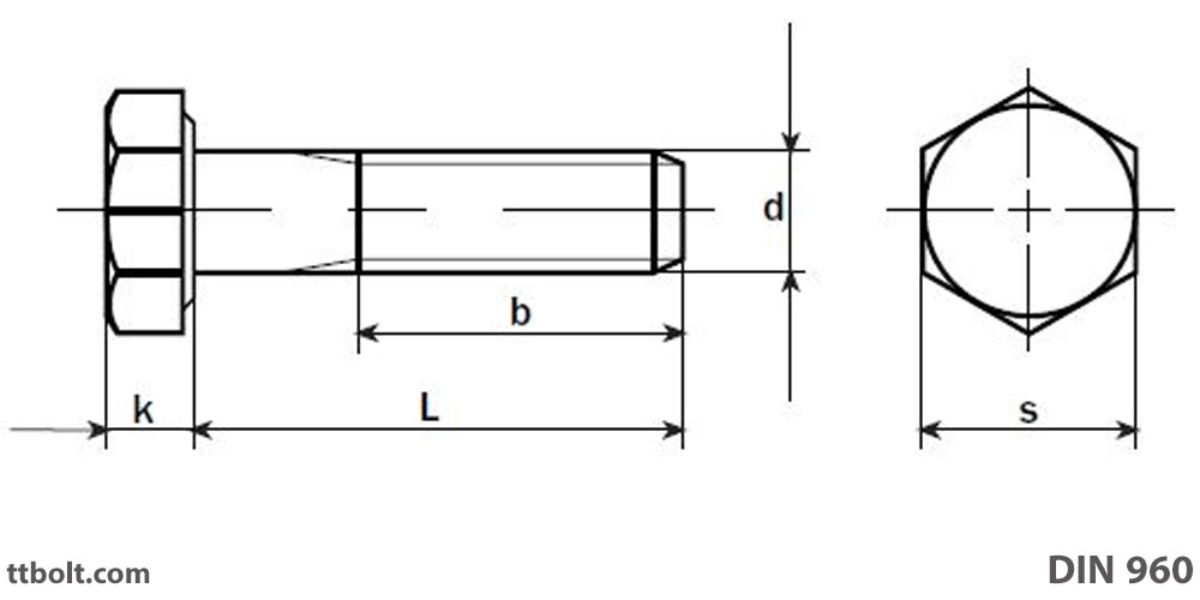

👈ابعاد مهندسی پیچ شش گوش نیم دنده DIN 960

از جمله اطلاعات فنی مناسب برای خریداران پیچ شش گوش نیم دنده DIN 960 اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.

پیچ شش گوش DIN 960

Thread d			M8x1	M10x1	M12x1,5	(M14x1,5)	M16x1,5	(M18x2)	M20x1,5	(M22x2)	M24x2
Thread d			-	M10x1,25	M12x1,25	-	-	(M18x1,5)	M20x2	(M22x1,5)	M24x1,5
b	l<125mm		22	26	30	34	38	42	46	50	54
	125mm>l<200mm		28	32	36	40	44	48	52	56	60
	l>200mm		41	45	49	53	57	61	65	69	73
c	min.		0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2
c	max.		0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8
da	max.		9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4
ds	max.		8	10	12	14	16	18	20	22	24
	min.	Product grade A	7,78	9,78	11,73	13,73	15,73	17,73	19,67	21,67	23,67
	min.	Product grade B	7,64	9,64	11,57	13,57	15,57	17,57	19,48	21,48	23,48
dw	min.	Product grade A	11,6	15,6	17,4	20,5	22,5	25,3	28,2	30	33,6
dw	min.	Product grade B	11,4	15,4	17,2	20,1	22	24,8	27,7	29,5	33,2
e	min.	Product grade A	14,38	18,9	21,1	24,49	26,75	30,14	33,53	35,72	39,98
e	min.	Product grade B	14,2	18,72	20,88	23,91	26,17	29,56	32,95	35,03	39,55
k	nominal		5,3	6,4	7,5	8,8	10	11,5	12,5	14	15
	Product grade A	min.	5,15	6,22	7,32	8,62	9,82	11,28	12,28	13,78	14,78
	Product grade A	max.	5,45	6,58	7,68	8,96	10,18	11,72	12,72	14,22	15,22
	Product grade B	min.	5,06	6,11	7,21	8,51	9,81	11,15	12,15	13,65	14,65
	Product grade B	max.	5,54	6,69	7,79	9,09	10,29	11,85	12,85	14,35	15,35
k´	min.		3,54	4,28	5,05	5,96	6,8	7,8	8,5	9,6	10,3
r	min.		0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8
s	nominal = max		13	17	19	22	24	27	30	32	36
	min.	Product grade A	12,73	16,73	18,67	21,67	23,67	26,67	29,67	31,61	35,38
	min.	Product grade B	12,57	16,57	18,48	21,16	23,16	26,16	29,16	31	35

Thread d		(M27x2)	M30x2	(M33x2)	M36x3	(M39x3)	M42x3	(M45x3)	M48x3	(M52x3)
b	l<125mm	60	66	72	78	84	90	96	102	-
	125mm>l<200mm	66	72	78	84	90	96	102	106	116
	l>200mm	79	85	91	97	103	109	115	121	129
c	min.	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3
c	max.	0,8	0,8	0,8	0,8	1	1	1	1	1
da	max.	30,4	33,4	36,4	39,4	42,4	45,6	48,6	52,6	56,6
ds	max.	27	30	33	36	39	42	45	48	52
ds	min.	26,48	29,48	32,38	35,38	38,38	41,38	44,38	47,38	51,26
dw	min.	38	42,7	46,6	51,1	55,9	59,9	64,7	69,4	74,2
e	min.	45,2	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25
k	nominal	17	18,7	21	22,5	25	26	28	30	33
	min.	16,65	18,28	20,58	22,08	24,58	25,58	27,58	29,58	32,5
	max.	17,35	19,12	21,42	22,92	25,42	26,42	28,42	30,42	33,5
k´	min.	11,7	12,8	14,4	15,5	17,2	17,9	19,3	20,9	22,8
r	min.	1	1	1	1	1	1,2	1,2	1,6	1,6
s	nominal = max	41	46	50	55	60	65	70	75	80
s	min.	40	45	49	53,8	58,8	63,1	68,1	73,1	78,1

Thread d					M8x1		M10x1		M12x1,5		(M14x1,5)		M16x1,5		(M18x2)		M20x1,5		(M22x2)		M24x2
Thread d					-		M10x1,25		M12x1,25		-		-		(M18x1,5)		M20x2		(M22x1,5)		M24x1,5
l	Product grade
l	A		B		ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
nominal	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
35	34,5	35,5	-	-	8	13
40	39,5	40,5	-	-	13	18	7,75	14
45	44,5	45,5	-	-	18	23	12,75	19	7,5	15
50	49,5	50,5	-	-	23	28	17,75	24	12,5	20	8,5	16
55	54,4	55,6	-	-	28	33	22,75	29	17,5	25	13,5	21	9,5	17
60	59,4	60,6	-	-	33	38	27,75	34	22,5	30	18,5	26	14,5	22
65	64,4	65,6	-	-	38	43	32,75	39	27,5	35	23,5	31	19,5	27	13	23	9	19
70	69,4	70,6	-	-	43	48	37,75	44	32,5	40	28,5	36	24,5	32	18	28	14	24	10	20
(75)	74,4	75,6	-	-	48	53	42,75	49	37,5	45	33,5	41	29,5	37	23	33	19	29	15	25
80	794	80,6	-	-	53	58	47,75	54	42,5	50	38,5	46	34,5	42	28	38	24	34	20	30	16	26
(85)	84,3	85,7	83,25	88,75	58	63	52,75	59	47,5	55	43,5	51	39,5	47	33	43	29	39	25	35	21	31
90	89,3	90,7	88,25	91,75	63	68	57,75	64	52,5	60	48,5	56	44,5	52	38	48	34	44	30	40	26	36
(95)	94,3	95,7	93,25	93,75	68	73	62,75	69	57,5	65	53,5	61	49,5	57	43	53	39	49	35	45	31	41
100	99,3	100,7	98,25	101,75	73	79	67,75	74	62,5	70	58,5	65	54,5	62	48	58	44	54	40	50	36	46
110	109,3	110,7	108,25	111,75			77,75	84	72,5	80	68,5	76	64,5	72	58	68	54	64	50	60	46	56
120	119,3	120,7	118,25	121,75			87,75	94	82,5	90	78,5	86	74,5	82	68	78	64	74	60	70	56	66
130	129,2	130,8	128	132			91,75	98	86,5	94	82,5	90	76,5	86	72	82	68	78	64	74	60	70
140	139,2	140,8	138	142			101,75	108	96,5	104	92,5	100	88,5	96	82	92	78	88	74	84	70	80
150	149,2	150,8	148	152			111,75	118	106,5	114	102,5	110	98,5	106	92	102	88	98	84	94	80	90
160	159,2	160,8	158	162					116,5	124	112,5	12	108,5	116	102	112	98	108	94	104	90	100
(170)	169,2	170,8	168	172					126,5	134	122,5	130	118,5	126	112	122	108	118	104	114	100	110
180	179,2	180,8	178	182					136,5	144	132,5	140	128,5	136	122	132	118	128	114	124	110	120
(190)	189,08	190,92	187,7	192,3							142,5	150	138,5	146	132	142	128	138	124	134	120	130
200	199,08	200,92	197,7	202,3							152,5	160	148,5	156	142	152	138	148	134	144	130	140

Thread d			(M27x2)		M30x2		(M33x2)		M36x3		(M39x3)		M42x3		(M45x3)		M48x3		(M52x3)
l			ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
Nominal	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
90	89,3	90,7	20	30	14	24
(95)	94,3	95,7	25	35	19	29
100	99,3	100,7	30	40	24	34	18	28
110	109,3	110,7	40	50	34	44	28	38	17	32
120	119,3	120,7	50	60	44	54	38	48	27	42	21	36
130	129,2	130,8	54	64	48	58	42	52	31	46	25	40	19	34	13	28
140	139,2	140,8	64	74	58	68	52	62	41	56	35	50	29	44	23	38	17	32
150	149,2	150,8	74	84	68	78	62	72	51	66	45	60	39	54	33	48	27	42	19	34
160	159,2	160,8	84	94	78	88	72	82	61	76	55	70	49	64	43	58	37	52	29	44
(170)	169,2	170,8	94	104	88	98	82	92	71	86	65	80	59	74	53	68	47	62	39	54
180	179,2	180,8	104	114	98	108	92	102	81	96	75	90	69	84	63	78	57	72	49	64
(190)	189,08	190,92	114	124	108	118	102	112	91	106	85	100	79	94	73	88	67	82	59	74
200	199,08	200,92	124	134	118	128	112	122	101	116	95	110	89	104	83	98	77	92	69	84
220	217,7	222,3			125	135	119	129	108	123	102	117	96	111	90	105	84	99	76	91
240	237,7	242,3			145	155	139	149	128	143	122	137	116	131	110	125	104	119	96	111
260	257,4	262,6			165	175	159	169	148	163	142	157	136	151	130	145	124	139	116	131
280	277,4	282,6					179	189	168	183	162	177	156	171	150	165	144	159	136	151
300	297,4	302,6					199	209	188	203	182	197	176	191	170	185	164	179	156	171

👈جدول وزنی پیچ شش گوش نیم دنده DIN 960

dxP	M8x1	M10x1	M12x1.25	M14x1.5	M16x1.5	M18x1.5	M20x1.5	M22x1.5	M24x1.5
dxP		M10x1.25	M12x1.5			M18x2	M20x2	M22x2	M24x2
B 1	22	26	30	34	38	42	46	50	54
B 2	28	32	36	40	44	48	52	56	60
k	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
s	13	17/16*	19/18*	22/21*	24	27	30	32/34*	36
L	WEIGHT IN KG/1000 PCS
40	20.4	35
45	22.3	38.1	53.8
50	24.3	41.2	58.2	83.3
55	26.3	44.2	62.7	89.3	118
60	28.3	47.3	67.1	95.4	126
65	30.2	50.4	71.5	101	134	174	225
70	32.2	53.5	76	107	142	184	237	287
75	34.2	56.6	80.4	113	150	194	250	302
80	36.1	59.6	84.9	120	157	204	262	317	393
85	38.1	62.7	89.3	126	165	214	274	332	410
90	40.1	65.8	93.7	132	173	224	287	347	428
95	42.1	68.9	98.1	138	181	234	299	362	446
100	44	72	102.6	144	189	244	311	376	464
110		78.2	111.5	156	205	264	336	406	499
120		84.3	120.3	168	221	284	360	436	535
130		90	128	179	235	302	384	464	568
140		96.2	136.9	191	251	322	409	494	603
150		102.3	145.7	203	267	342	433	524	639
160			154.6	215	282	362	458	553	674
170			163.5	227	298	382	483	583	710
180			172.4	239	314	402	507	613	745
190				251	330	422	532	643	781
200				264	345	442	556	673	816

سخن پایانی:

پیچ شش گوش نیم دنده DIN 960 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.

👈دانلود اطلاعات پیچ شش گوش نیم دنده DIN 960

شما می‌توانید از طریق این لینک اطلاعات فنی پیچ شش گوش نیم دنده DIN 960 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.

جدول ابعاد سر پیچ DIN 960

ابعاد سر دقیقاً همان DIN 931 است؛ فقط گام رزوه فرق می‌کند.

ابعاد سر پیچ DIN 960 — میلی‌متر
رزوه d	گام P	آچارخور s	ارتفاع سر k
M8	1	13	5.3
M10	1.25	17	6.4
M12	1.5	19	7.5
M14	1.5	22	8.8
M16	1.5	24	10
M18	1.5	27	11.5
M20	1.5	30	12.5
M22	1.5	32	14
M24	2	36	15
M27	2	41	17
M30	2	46	18.7
M33	2	50	21
M36	3	55	22.5
M39	3	60	25
M42	3	65	26
M45	3	70	28
M48	3	75	30

رزوه ریز چه فرقی می‌کند؟

رزوه ریز گام کوچک‌تری دارد؛ یعنی در همان طول، دور بیشتری رزوه وجود دارد. پیامدهایش:

سطح مقطع مؤثر بزرگ‌تر — چون عمق رزوه کمتر است، قطر ته رزوه بزرگ‌تر می‌ماند و پیچ در کشش کمی قوی‌تر است.
تنظیم دقیق‌تر — هر دور چرخش، جابه‌جایی محوری کمتری می‌دهد. برای تنظیمات ظریف مناسب است.
مقاومت بهتر در برابر شل‌شدن — زاویه‌ی مارپیچ کمتر، تمایل به باز شدن خودبه‌خود را کم می‌کند.
حساسیت بیشتر به آسیب — رزوه‌ی ریز راحت‌تر هرز می‌شود و به آلودگی و ضربه حساس‌تر است.
بستن کندتر — دور بیشتری لازم است، که در مونتاژ انبوه هزینه‌ی زمانی دارد.

در قطعات با جنس نرم (آلومینیوم، چدن) رزوه ریز معمولاً توصیه نمی‌شود چون عمق درگیری کم، احتمال کنده‌شدن رزوه را بیشتر می‌کند.

معادل ISO و نکته آچارخور

جایگزین امروزی DIN 960 استاندارد DIN EN ISO 8765 است. مثل بقیه‌ی خانواده، آچارخور در چهار سایز تغییر کرده:

سایزهایی که آچارخورشان در نسخه ISO فرق می‌کند
سایز	DIN 960	نسخه ISO
M10	17	16
M12	19	18
M14	22	21
M22	32	34

نیم رزوه یا تمام رزوه؟

این تصمیم فقط سلیقه‌ای نیست و روی رفتار اتصال اثر دارد:

پیچ نیم رزوه (ساق‌دار) در ناحیه‌ی برش، سطح مقطع کامل و صاف دارد. در اتصالاتی که بار جانبی وارد می‌شود، ساق صاف بار برشی را بهتر تحمل می‌کند و قطعات را دقیق‌تر هم‌محور نگه می‌دارد. همچنین ساق صاف نقطه‌ی تمرکز تنش ندارد، در حالی که ریشه‌ی رزوه همیشه نقطه‌ی تمرکز تنش است.
پیچ تمام رزوه انعطاف بیشتری در ضخامت قطعات می‌دهد: با یک طول می‌توانید ضخامت‌های مختلف را ببندید. در انبارداری هم تنوع کمتری لازم است.

قاعده‌ی عملی: اگر بار برشی در کار است یا اتصال باید موقعیت دقیق را حفظ کند، نیم رزوه؛ اگر اتصال صرفاً کششی است و انعطاف مهم‌تر است، تمام رزوه.

نکته‌ای که در طراحی نادیده گرفته می‌شود: در پیچ نیم رزوه باید مطمئن شوید سطح جدایش قطعات روی ساق صاف بیفتد، نه روی رزوه. اگر رزوه در صفحه‌ی برش قرار بگیرد، ظرفیت برشی اتصال کمتر از محاسبه خواهد بود.

چهار پیچ شش‌گوش DIN در یک نگاه
	رزوه درشت	رزوه ریز
نیم رزوه (ساق دارد)	DIN 931	DIN 960
تمام رزوه	DIN 933	DIN 961

هر چهار استاندارد سر یکسانی دارند: آچارخور و ارتفاع سر در همه‌شان یکی است. تفاوت فقط در دو چیز است — اینکه رزوه تا زیر سر می‌آید یا ساق صاف دارد، و اینکه گام رزوه درشت است یا ریز.

کلاس استحکام و جنس

این پیچ در کلاس‌های ۸٫۸، ۱۰٫۹ و ۱۲٫۹ برای فولاد و A2-70 و A4-70 برای استنلس عرضه می‌شود.

خواندن کلاس ساده است: در «۸٫۸»، عدد اول ضرب در ۱۰۰ تقریباً مقاومت کششی بر حسب مگاپاسکال است (۸۰۰)، و عدد دوم نسبت تنش تسلیم به مقاومت کششی را می‌دهد (۰٫۸ یعنی ۶۴۰).

دو نکته‌ی مهم:

مهره باید هم‌کلاس یا بالاتر باشد — برای پیچ ۸٫۸ مهره کلاس ۸، برای ۱۰٫۹ مهره کلاس ۱۰.
کلاس بالاتر همیشه بهتر نیست. پیچ ۱۲٫۹ سخت‌تر ولی تردتر است و به شکنندگی هیدروژنی حساس‌تر؛ در محیط خورنده یا با آبکاری الکتریکی باید با احتیاط استفاده شود.

سوالات متداول

تفاوت DIN 960 و DIN 931 چیست؟

تنها تفاوت گام رزوه است: DIN 960 رزوه ریز دارد و DIN 931 رزوه درشت. ابعاد سر هر دو یکسان است.

رزوه ریز چه مزیتی دارد؟

سطح مقطع مؤثر بزرگ‌تر، تنظیم دقیق‌تر و مقاومت بهتر در برابر شل‌شدن؛ در عوض حساس‌تر به آسیب و کندتر در بستن است.

معادل ISO استاندارد DIN 960 کدام است؟

ISO 8765، با اختلاف آچارخور در M10، M12، M14 و M22.

آیا رزوه ریز برای قطعات آلومینیومی مناسب است؟

معمولاً خیر. عمق درگیری کم رزوه ریز، احتمال کنده‌شدن رزوه در جنس نرم را بیشتر می‌کند.

مهره رزوه ریز جدا لازم است؟

بله. مهره باید هم‌گام با پیچ باشد؛ مهره رزوه درشت روی پیچ رزوه ریز نمی‌رود.
