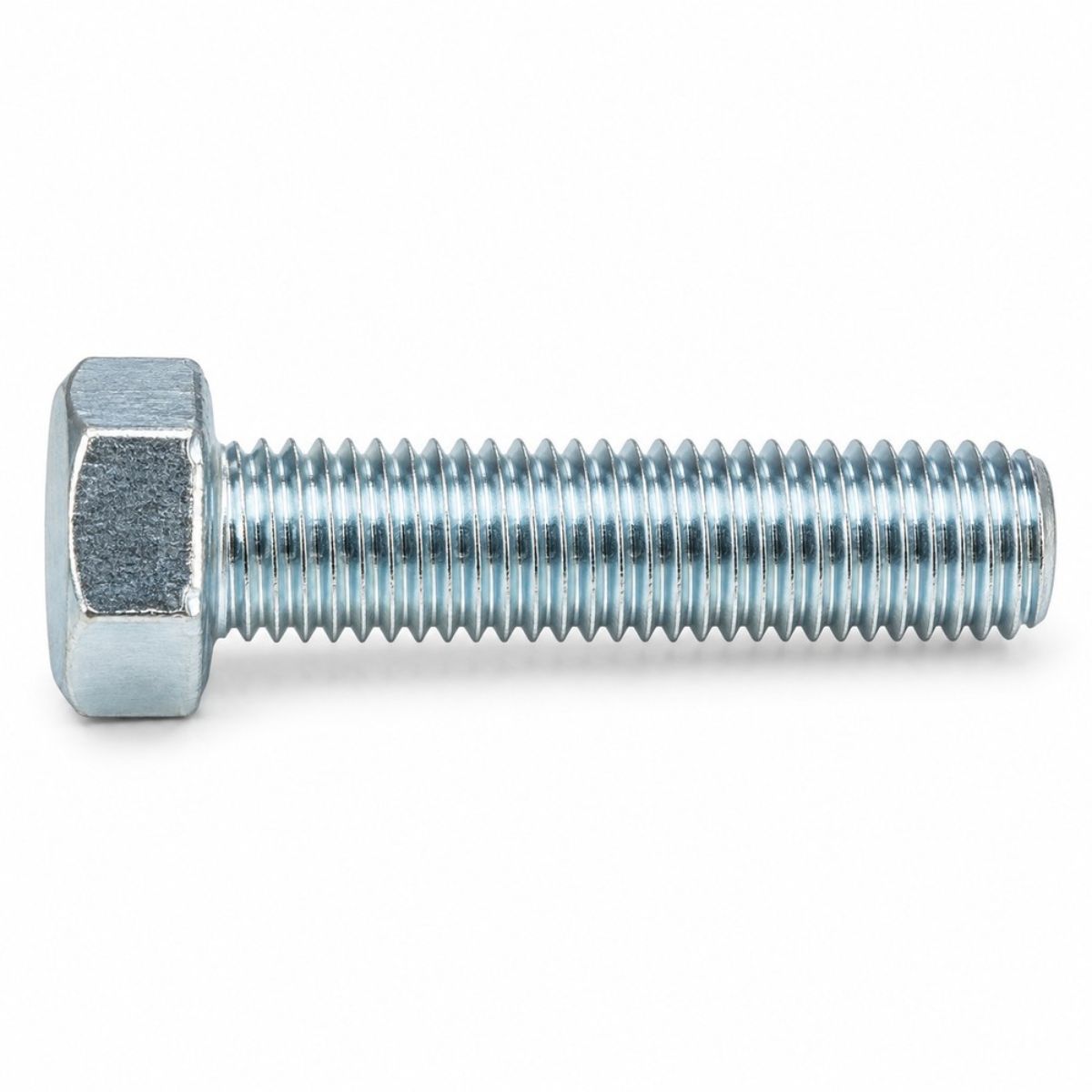

پیچ شش گوش تمام رزوه DIN 933

پیچ شش‌گوش تمام رزوه DIN 933 پرمصرف‌ترین پیچ بازار است. رزوه تا زیر سر ادامه دارد، پس با یک طول می‌توان ضخامت‌های مختلف را بست. این انعطاف دلیل محبوبیتش است — و در عین حال دلیل اینکه گاهی جایی استفاده می‌شود که نباید.

DIN 933 - Hexagon head bolts with thread up to head

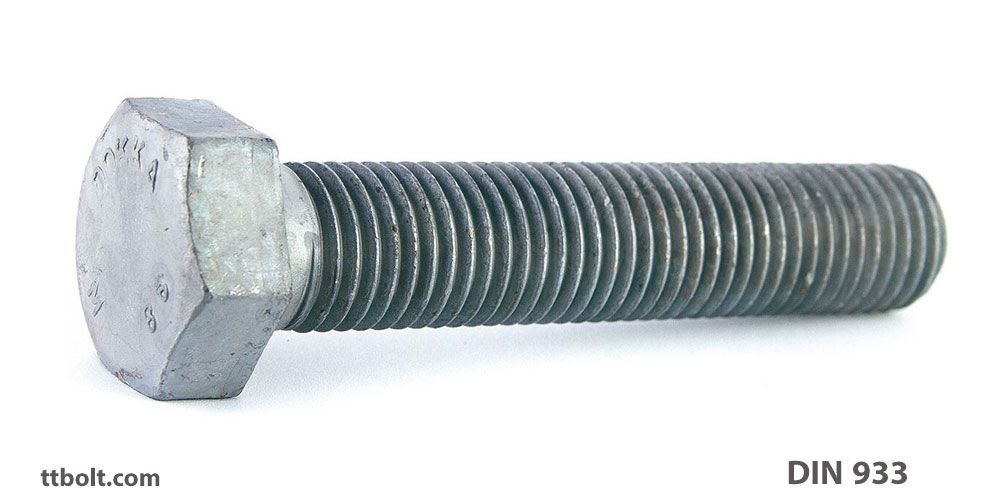

پیچ شش گوش تمام رزوه DIN 933

پیچ شش گوش DIN 933

پیچ شش گوش تمام رزوه استاندارد DIN 933 استاندارد آلمانی برای پیچ‌های شش گوش تمام رزوه عمومی برای مصارف صنعتی است که در بسیاری از صنایع سبک و سنگین دیده می‌شود. دین 533 یک پیچ شش گوش تمام رزوه شده با گل کوچک است. این پیچ با استاندارد جدید DIN EN 24017 مطرح می‌شود.

استاندارد جاری پیچ شش گوش تمام رزوه DIN 933:

استاندارد به روز دین 933 استاندارد DIN EN 24017 است.

استاندارد‌های معادل پیچ شش گوش تمام رزوه DIN 933:

استانداردهای معادل دین 933 استانداردهای ISO 4017; CSN 021103; PN 82105; UNI 5739; EU 24017; است.

کاربرد پیچ شش گوش تمام رزوه DIN 933:

این پیچ در ماشین‌سازی و صنعت خودروسازی است. این پیچ در گرید‌های 8.8 و 10.9 تولید می‌شود.

روش ساخت پیچ شش گوش تمام رزوه DIN 933:

دین 933 در سایزهای کوچک به روش فورج سرد شکل گل خود را بدست میاورد و به وسیله عملیات رولینگ روی پیچ رزوه‌گذاری می‌شود. و همچنین اگر نیاز به عملیات سختکاری باشد این کار انجام می‌شود. در سازهای بزرگتر ممکن است از فورج گرم برای شکل‌دهی گل پیچ استفاده گردد.

جدول وزنی و تولیدی طبق استاندارد دین 933:

پیچ شش گوش تمام دنده DIN 933

جدول وزنی پیچ ششگوش DIN 933

توجه: اعداد جدول وزن به کیلوگرم در هر 1000 عدد از سایز مورد نظر است.

Diameter	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M30	M36	M48
Length	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M30	M36	M48
4	0.48
5	0.53	1.26
6	0.57	1.33	2.18	3.40
7	0.61	1.41	2.28	3.57	5.60
8	0.66	1.49	2.38	3.74	5.85	8.5	15.2
10	0.75	1.64	2.63	4.08	6.35	9.1	16.2	23.3	38.0
12	0.84	1.80	2.87	4.42	6.85	9.8	17.2	25.0	40.0	52.9
14	0.92	1.95	3.12	4.76	7.35	10.5	18.2	26.4	42.0	55.6
16	1.00	2.10	3.37	5.11	7.85	11.1	19.2	27.7	44.0	58.3	82.0	105	133	173
18	1.09	2.25	3.62	5.45	8.35	11.7	20.2	29.1	46.0	60.9	84.9	110	137	178
20	1.18	2.41	3.87	5.80	8.85	12.3	21.2	31.0	48.0	63.5	87.2	114	143	184
22	1.27	2.56	4.12	6.15	9.35	12.9	22.2	33.0	50.0	66.2	92.2	119	148	190
25	1.40	2.80	4.49	6.65	10.00	13.9	23.7	34.1	53.0	70.2	95.8	124	155	199
28	1.52	3.04	4.86	7.15	10.70	14.9	25.2	36.2	55.9	74.2	100.0	129	161	200
30	1.61	3.19	5.11	7.51	11.30	15.5	26.2	37.7	57.9	76.9	104.0	134	168	214
35		3.57	5.73	8.37	12.50	17.1	28.7	41.3	62.9	83.5	112.0	145	181	229	424	670
40		3.96	6.35	9.23	13.80	18.7	31.2	44.9	67.9	90.2	120.0	155	193	244	448	714	1590
45		4.34	6.99	10.10	15.00	20.3	33.7	48.5	72.9	97.1	128.0	165	206	259	472	748	1650
50		4.73	7.59	11.00	16.30	21.8	36.2	52.0	77.9	103.0	136.0	176	219	274	496	783	1710
55		5.12	8.21	11.90	17.50	23.4	38.7	55.6	82.8	110.0	145.0	186	232	289	519	817	1770
60		5.50	8.83	12.70	18.70	25.0	41.3	58.2	87.8	117.0	153.0	196	244	304	543	851	1830
65		5.89	9.45	13.60	20.00	26.6	43.8	62.8	92.8	123.0	161.0	207	257	319	566	886	1890
70		6.28	10.10	14.40	21.20	28.2	46.3	66.4	97.9	130.0	169.0	217	269	334	590	910	1950
75			10.70	15.30	22.50	29.8	48.8	70.0	102.0	137.0	177.0	227	282	348	614	950	2010
80			11.30	16.20	23.70	31.4	51.3	73.6	107.0	144.0	186.0	238	295	363	637	990	2080
85					25.00	33.0	53.8	77.2	112.0	150.0	194.0	247	308	378	661	1020	2140
90					26.20	34.6	56.3	80.8	117.0	157.0	202.0	258	321	393	685	1060	2200
95					27.50	35.2	59.8	84.4	122.0	164.0	210.0	268	333	408	708	1100	2260
100					28.70	37.7	61.3	88.0	127.0	170.0	218.0	279	346	423	732	1140	2320
110						40.9	66.4	95.2	137.0	184.0	235.0	300	371	453	779	1200	2450
120							71.4	102.0	147.0	197.0	251.0	320	397	483	827	1260	2570
130							76.4	109.0	157.0	210.0	268.0	340	421	513	874	1330	2690
140							81.4	116.0	167.0	224.0	284.0	361	448	543	921	1400	2820
150							86.4	123.0	177.0	237.0	300.0	381	473	572	969	1470	2940
160											316.0	402	498	602	1010	1540	3060
170											332.0	422	523	632	1060	1610	3180
180											348.0	442	548	662	1110	1680	3310
190											364.0	462	573	692	1160	1740	3430
200											380.0	484	598	722	1210	1810	3560

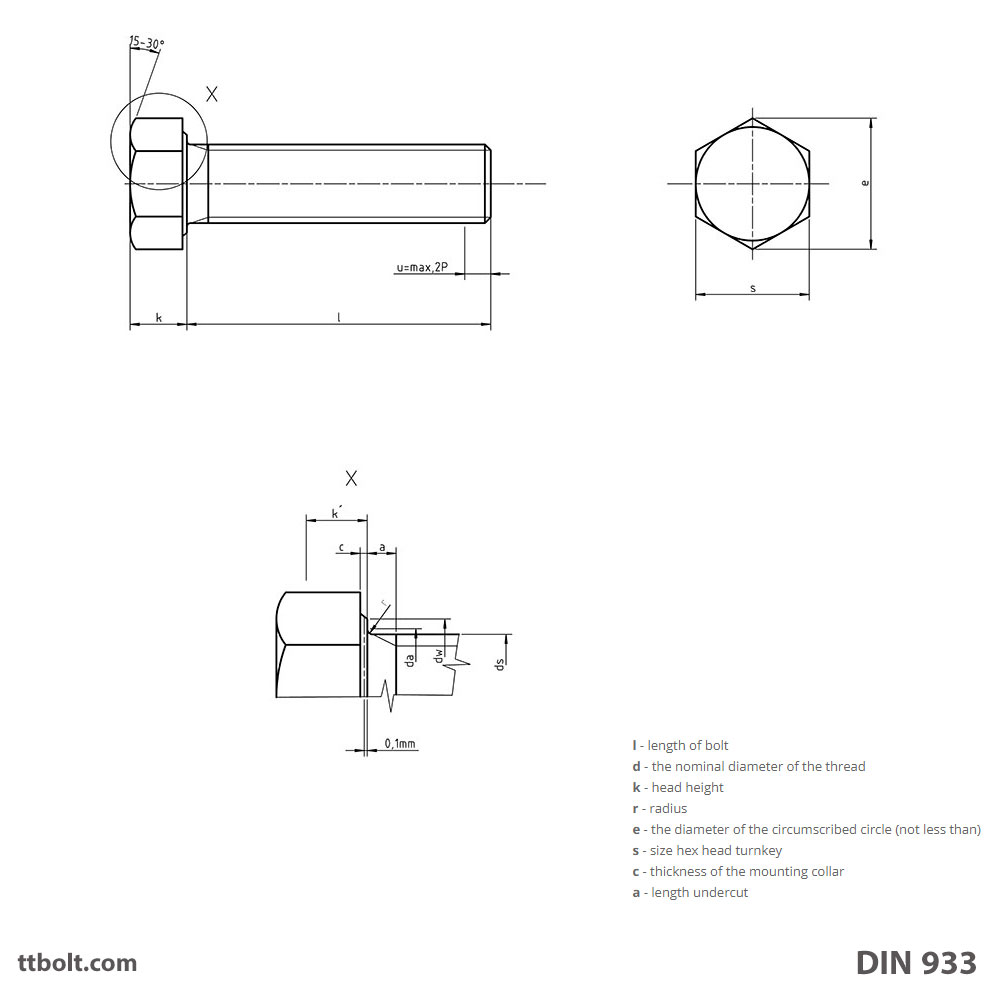

جدول ابعادی استاندارد پیچ شش گوش DIN 933

Závit D					M1,6	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64
P					0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6
a				max.	1,05	1,2	1,35	1,5	2,1	2,4	3	4	4,5	5,3	6	7,5	9	10,5	12	13,5	15	16,5	18
a				min.	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6
c				max.	0,25	0,25	0,25	0,4	0,4	0,5	0,5	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	1	1	1	1
c				min.	0,1	0,1	0,1	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
da				max.	2	2,6	3,1	3,6	4,7	5,7	6,8	9,2	11,2	13,7	17,7	22,4	26,4	33,4	39,4	45,6	52,6	63	71
dw				production class A min.	2,27	3,07	4,07	4,57	5,88	6,88	8,88	11,63	14,63	16,63	22,49	28,19	33,61	-	-	-	-	-	-
dw				production class B min.	2,3	2,95	3,95	4,45	5,74	6,74	8,74	11,47	14,47	16,47	22	27,7	33,25	42,75	51,11	59,95	69,45	78,66	88,16
e				production class A min.	3,41	4,32	5,45	6,01	7,66	8,79	11,05	14,38	17,77	20,03	26,75	33,53	39,98	-	-	-	-	-	-
e				production class B min.	3,28	4,18	5,31	5,88	7,5	8,63	10,89	14,2	17,59	19,85	26,17	32,95	39,55	50,85	60,79	71,3	82,6	93,56	104,86
k				Nominal	1,1	1,4	1,7	2	2,8	3,5	4	5,3	6,4	7,5	10	12,5	15	18,7	22,5	26	30	35	40
				production class A mix.	1,225	1,525	1,825	2,125	2,925	3,65	4,15	5,45	6,58	7,68	10,18	12,715	15,215	-	-	-	-	-	-
				production class A min.	0,975	1,275	1,575	1,875	2,675	3,35	3,85	5,15	6,22	7,32	9,82	12,285	14,785	-	-	-	-	-	-
				production class B max.	1,3	1,6	1,9	2,2	3	3,74	4,24	5,54	6,69	7,79	10,29	12,85	15,35	19,12	22,95	26,42	30,42	35,5	40,5
				production class B min.	0,9	1,2	1,5	1,8	2,6	3,26	3,76	5,06	6,11	7,21	9,71	12,15	14,65	18,28	22,08	25,58	29,58	34,5	39,5
kwb				production class A min.	0,68	0,89	1,1	1,31	1,87	2,35	2,7	3,61	4,35	5,12	6,87	8,6	10,35	-	-	-	-	-	-
kwb				production class B min.	0,63	0,84	1,05	1,26	1,82	2,28	2,63	3,54	4,28	5,05	6,8	8,51	10,26	12,8	15,46	17,91	20,71	24,15	27,65
r				min.	0,1	0,1	0,1	0,1	0,2	0,2	0,25	0,4	0,4	0,6	0,6	0,8	0,8	1	1	1,2	1,6	2	2
s				Nominal max.	3,2	4	5	5,5	7	8	10	13	17	19	24	30	36	46	55	65	75	85	95
				production class A min.	3,02	3,82	4,82	5,32	6,78	7,78	9,78	12,73	15,73	17,73	23,67	29,67	35,38	-	-	-	-	-	-
				production class B min.	2,9	3,7	4,7	5,2	6,64	7,64	9,64	12,57	15,57	17,57	23,16	29,16	35	45	53,8	63,1	73,1	82,8	92,8
Nominal	Production class
	A	A	B	B
	min.	max.	min.	max.
2	1,8	2,2	-	-
3	2,8	3,2	-	-
4	3,76	4,24	-	-
5	4,76	5,24	-	-
6	5,76	6,24	-	-
8	7,71	8,29	-	-
10	9,71	10,29	-	-
12	11,65	12,35	-	-
16	15,65	16,35	-	-
20	19,58	20,42	18,95	21,05
25	24,58	25,42	23,95	26,05
30	29,58	30,42	28,95	31,05
35	34,5	35,5	33,75	36,25
40	39,5	40,5	38,75	41,25
45	44,5	45,5	43,75	46,25
50	49,5	50,5	48,75	51,25
55	54,4	55,6	53,5	56,5
60	59,4	60,6	58,5	61,5
65	64,4	65,6	63,5	66,5
70	69,4	70,6	68,5	71,5
80	79,4	80,6	78,5	81,5
90	89,3	90,7	88,25	91,75
100	99,3	100,7	98,25	101,75
110	109,3	110,7	108,25	111,75
120	119,3	120,7	118,25	121,75
130	129,2	130,8	128	132
140	139,2	140,8	138	142
150	149,2	150,8	148	152
160	-	-	158	162
180	-	-	178	182
200	-	-	197,7	202,3

Závit D		( Nonstandard dimensions)			M3,5	M14	M18	M22	M27	M33	M39	M45	M52	M60
P					0,6	2	2,5	2,5	3	3,5	4	4,5	5	5,5
a				max.	1,8	6	7,5	7,5	9	10,5	12	13,5	15	16,5
a				min.	0,6	2	2,5	2,5	3	3,5	4	4,5	5	5,5
c				max.	0,4	0,6	0,8	0,8	0,8	0,8	1	1	1	1
c				min.	0,15	0,15	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
da				max.	4,1	15,7	20,2	24,4	30,4	36,4	42,4	48,6	56,6	67
dw				production class A min.	5,07	19,64	25,34	31,71	-	-	-	-	-	-
dw				production class B min.	4,95	19,15	24,85	31,35	38	46,55	55,86	64,7	74,2	83,41
e				production class A min.	6,58	23,36	30,14	37,72	-	-	-	-	-	-
e				production class B min.	6,44	22,78	29,56	37,29	45,2	55,37	66,44	76,95	88,25	99,21
k				Nominal	2,4	8,8	11,5	14	17	21	25	28	33	38
				production class A mix.	2,525	8,98	11,715	14,215	-	-	-	-	-	-
				production class A min.	2,275	8,62	11,285	13,785	-	-	-	-	-	-
				production class B max.	2,6	9,09	11,85	14,35	17,35	21,42	25,42	28,42	33,5	38,5
				production class B min.	2,2	8,51	11,15	13,65	16,65	20,58	24,58	27,58	32,5	37,5
kwb				production class A min.	1,59	6,03	7,9	9,65	-	-	-	-	-	-
kwb				production class B min.	1,54	5,96	7,81	9,56	11,66	14,41	17,21	19,31	22,75	26,25
r				min.	0,1	0,6	0,6	0,8	1	1	1	1,2	1,6	2
s				Nominal max.	6	22	27	32	41	50	60	70	80	90
				production class A min.	5,82	20,67	26,67	33,38	-	-	-	-	-	-
				production class B min.	5,7	20,16	26,16	33	40	49	58,8	68,1	78,1	87,8
Nominal	Production class
	A	A	B	B
	min.	max.	min.	max.
2	1,8	2,2	-	-
3	2,8	3,2	-	-
4	3,76	4,24	-	-
5	4,76	5,24	-	-
6	5,76	6,24	-	-
8	7,71	8,29	-	-
10	9,71	10,29	-	-
12	11,65	12,35	-	-
16	15,65	16,35	-	-
20	19,58	20,42	18,95	21,05
25	24,58	25,42	23,95	26,05
30	29,58	30,42	28,95	31,05
35	34,5	35,5	33,75	36,25
40	39,5	40,5	38,75	41,25
45	44,5	45,5	43,75	46,25
50	49,5	50,5	48,75	51,25
55	54,4	55,6	53,5	56,5
60	59,4	60,6	58,5	61,5
65	64,4	65,6	63,5	66,5
70	69,4	70,6	68,5	71,5
80	79,4	80,6	78,5	81,5
90	89,3	90,7	88,25	91,75
100	99,3	100,7	98,25	101,75
110	109,3	110,7	108,25	111,75
120	119,3	120,7	118,25	121,75
130	129,2	130,8	128	132
140	139,2	140,8	138	142
150	149,2	150,8	148	152
160	-	-	158	162
180	-	-	178	182
200	-	-	197,7	202,3

تی تی بولت توانایی تولید پیچ شش گوش تمام رزوه DIN 933 را به روش استاندارد دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید.

جدول ابعاد سر پیچ DIN 933

ابعاد سر با DIN 931 کاملاً یکسان است.

ابعاد سر پیچ DIN 933 — میلی‌متر
رزوه d	گام P	آچارخور s	ارتفاع سر k
M5	0.8	8	3.5
M6	1	10	4
M8	1.25	13	5.3
M10	1.5	17	6.4
M12	1.75	19	7.5
M14	2	22	8.8
M16	2	24	10
M18	2.5	27	11.5
M20	2.5	30	12.5
M22	2.5	32	14
M24	3	36	15
M27	3	41	17
M30	3.5	46	18.7
M33	3.5	50	21
M36	4	55	22.5
M39	4	60	25
M42	4.5	65	26
M45	4.5	70	28
M48	5	75	30

هشدار مهم: آچارخور در نسخه ISO فرق می‌کند

DIN 933 با DIN EN ISO 4017 جایگزین شده، اما ابعاد در چهار سایز پرمصرف تغییر کرده است:

سایزهایی که آچارخورشان در نسخه ISO فرق می‌کند
سایز	DIN 933	نسخه ISO
M10	17	16
M12	19	18
M14	22	21
M22	32	34

اگر جدولی دیدید که برای DIN 933 آچارخور M10 را ۱۶ و M12 را ۱۸ می‌دهد، آن جدول در واقع ISO 4017 است نه DIN 933. این اشتباه در منابع آنلاین بسیار رایج است.

نیم رزوه یا تمام رزوه؟

این تصمیم فقط سلیقه‌ای نیست و روی رفتار اتصال اثر دارد:

پیچ نیم رزوه (ساق‌دار) در ناحیه‌ی برش، سطح مقطع کامل و صاف دارد. در اتصالاتی که بار جانبی وارد می‌شود، ساق صاف بار برشی را بهتر تحمل می‌کند و قطعات را دقیق‌تر هم‌محور نگه می‌دارد. همچنین ساق صاف نقطه‌ی تمرکز تنش ندارد، در حالی که ریشه‌ی رزوه همیشه نقطه‌ی تمرکز تنش است.
پیچ تمام رزوه انعطاف بیشتری در ضخامت قطعات می‌دهد: با یک طول می‌توانید ضخامت‌های مختلف را ببندید. در انبارداری هم تنوع کمتری لازم است.

قاعده‌ی عملی: اگر بار برشی در کار است یا اتصال باید موقعیت دقیق را حفظ کند، نیم رزوه؛ اگر اتصال صرفاً کششی است و انعطاف مهم‌تر است، تمام رزوه.

نکته‌ای که در طراحی نادیده گرفته می‌شود: در پیچ نیم رزوه باید مطمئن شوید سطح جدایش قطعات روی ساق صاف بیفتد، نه روی رزوه. اگر رزوه در صفحه‌ی برش قرار بگیرد، ظرفیت برشی اتصال کمتر از محاسبه خواهد بود.

چهار پیچ شش‌گوش DIN در یک نگاه
	رزوه درشت	رزوه ریز
نیم رزوه (ساق دارد)	DIN 931	DIN 960
تمام رزوه	DIN 933	DIN 961

هر چهار استاندارد سر یکسانی دارند: آچارخور و ارتفاع سر در همه‌شان یکی است. تفاوت فقط در دو چیز است — اینکه رزوه تا زیر سر می‌آید یا ساق صاف دارد، و اینکه گام رزوه درشت است یا ریز.

کلاس استحکام و جنس

این پیچ در کلاس‌های ۸٫۸، ۱۰٫۹ و ۱۲٫۹ برای فولاد و A2-70 و A4-70 برای استنلس عرضه می‌شود.

خواندن کلاس ساده است: در «۸٫۸»، عدد اول ضرب در ۱۰۰ تقریباً مقاومت کششی بر حسب مگاپاسکال است (۸۰۰)، و عدد دوم نسبت تنش تسلیم به مقاومت کششی را می‌دهد (۰٫۸ یعنی ۶۴۰).

دو نکته‌ی مهم:

مهره باید هم‌کلاس یا بالاتر باشد — برای پیچ ۸٫۸ مهره کلاس ۸، برای ۱۰٫۹ مهره کلاس ۱۰.
کلاس بالاتر همیشه بهتر نیست. پیچ ۱۲٫۹ سخت‌تر ولی تردتر است و به شکنندگی هیدروژنی حساس‌تر؛ در محیط خورنده یا با آبکاری الکتریکی باید با احتیاط استفاده شود.

خطاهای رایج در استفاده

استفاده در اتصال برشی. وقتی رزوه در صفحه‌ی برش قرار بگیرد، ظرفیت اتصال کمتر از پیچ ساق‌دار است. برای بار جانبی سراغ DIN 931 بروید.
طول بیش از حد. پیچ تمام رزوه‌ی بلندتر از نیاز، قسمت اضافه را بیرون می‌گذارد؛ در محیط خورنده همین بخش بیرون‌زده اول زنگ می‌زند.
بستن بدون واشر روی قطعه نرم. سر پیچ مستقیماً در آلومینیوم یا چوب فرو می‌رود؛ واشر DIN 125 لازم است.
ناهماهنگی کلاس مهره. پیچ ۱۰٫۹ با مهره کلاس ۸ یعنی رزوه‌ی مهره قبل از پیچ می‌برد.

سوالات متداول

تفاوت DIN 933 و DIN 931 چیست؟

DIN 933 تا زیر سر رزوه دارد؛ DIN 931 ساق صاف دارد و فقط انتهایش رزوه است. ابعاد سر هر دو یکسان است.

آچار پیچ M12 استاندارد DIN 933 چند است؟

در DIN 933 برابر ۱۹ میلی‌متر. در نسخه ISO 4017 این عدد ۱۸ است.

آیا DIN 933 با ISO 4017 یکی است؟

در بیشتر سایزها بله، ولی در M10، M12، M14 و M22 آچارخور فرق دارد.

کلاس ۸٫۸ یعنی چه؟

عدد اول ضرب در ۱۰۰ تقریباً مقاومت کششی بر حسب مگاپاسکال است و عدد دوم نسبت تنش تسلیم به آن.

برای اتصال تحت بار جانبی کدام بهتر است؟

پیچ نیم رزوه DIN 931، چون ساق صاف بار برشی را بهتر تحمل می‌کند.

تصحیح داده: این جدول در برابر کاتالوگ راستی‌آزمایی‌شده بازبینی شد و 5 مقدار اصلاح شد — آچارخور سایزهای M10، M12، M14 و M22 مقادیر ISO 4017 را نشان می‌داد نه DIN 933، و گام M5 به‌اشتباه ۰٫۳۸ درج شده بود (مقدار درست ۰٫۸ است).
