پیچ DIN 7990 پیچ اتصالات ساختاری معمولی است — نه پیشتنیده. مشخصهی اصلیاش رزوهی کوتاه است: رزوه فقط به اندازهای که برای بستن مهره لازم است ادامه دارد و بقیهی طول، ساق صاف میماند تا بار برشی را تحمل کند.
DIN 7990 - Hexagon head bolts for steel structures

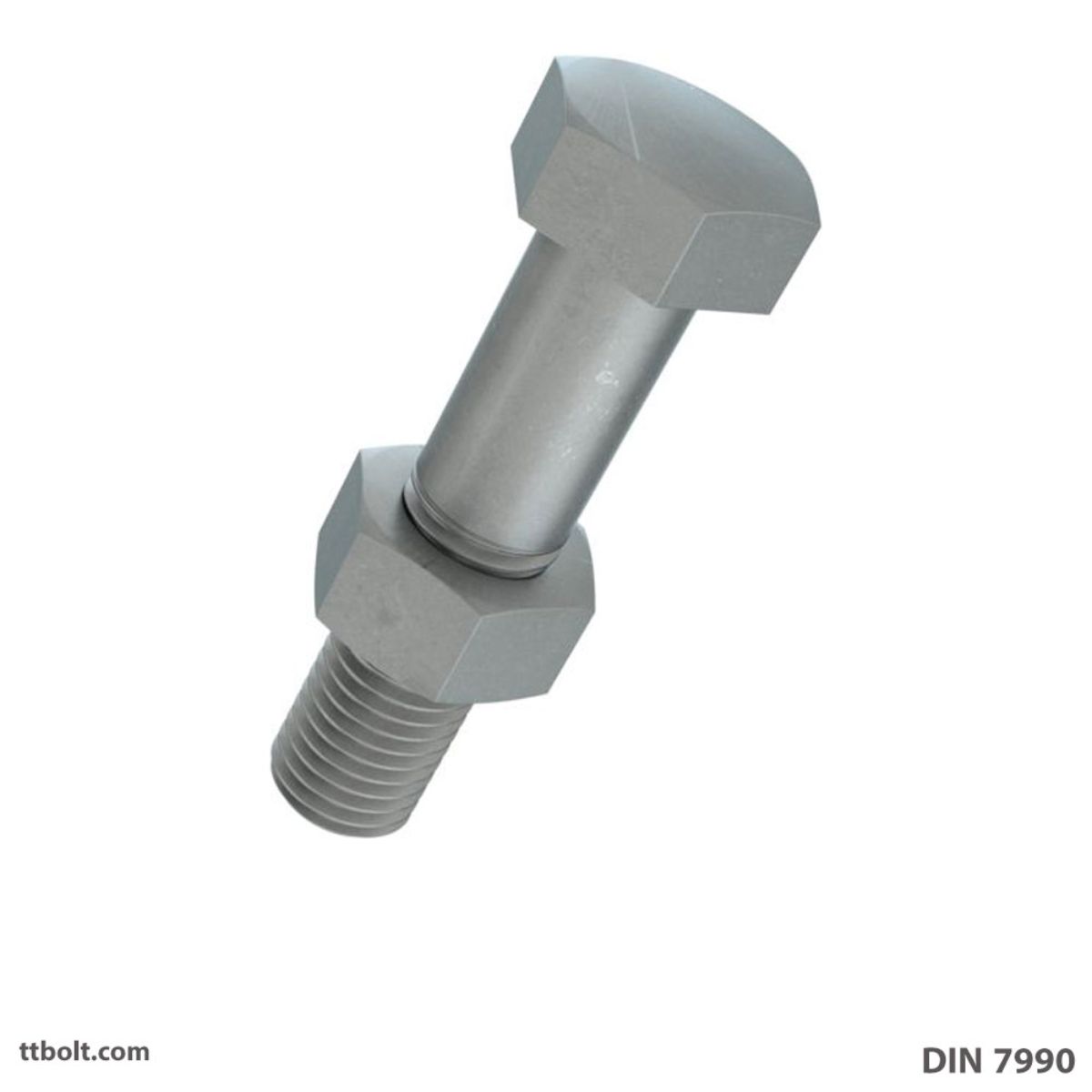

در این مقاله درباره پیچ شش گوش نیم رزوه DIN 7990 می خوانید.
پیچ شش گوش نیم رزوه DIN 7990 یک پیچ استاندارد آلمانی است که با این استاندارد شناخته میشود. این پیچ در سایزها و با متریالهای متنوع جهت مصرف در صنایع کاربرد فراوان دارد. این پیچ ازفولاد آلیاژی با گرید 10.9 در مصارف عمده و آلیاژهای مونل و اینکونل و تیتانیوم ساخته میشود و به بازار مصرف ارسال میگردد. پیچ شش گوش نیم رزوه DIN 7990 به پیچ نیم دنده هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکانپذیر است و مشتری میتواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M12 تا سایز M36 تولید میشود.
👈موارد فنی و مهم در خرید پیچ شش گوش نیم رزوه DIN 7990
DIN 7990 در حال حاضر با استاندارد DIN 7990 در اسناد و مدارک فنی شناخته میشود و ما به دلیل اینکه عبارت DIN 7990 به وفور در بازار مورد استفاده قرار میگیرد در نامگذاری استفاده کردهایم. استانداردهای مشابه این پیچ CSN 021308 است که علاوه بر این استاندارد میتوانید از این جایگزینها بهره ببرید. این پیچ به طور معمول از متریالهای کربن استیل گریدهای 4.6 و 5.6 و در موارد خاص و کم مصرف از استنلس استیل A2, A4 و آلیاژهای مونل و اینکونل و تیتانیوم گرید 4 و 5 و 7 تولید میشود و به دست مصرف کننده می رسد.
👈روش تولید پیچ شش گوش نیم رزوه DIN 7990
این پیچ به روش سرد تولید میشود. بنا به نیاز مشتری و توان ماشین آلات و محل مصرف پیچ تولید میشود. پیچ شش گوش نیم رزوه DIN 7990 به روش فورج سرد تولید میشود. در پروسه تولید اگر برنامه ریزی تولید روی تعداد کم باشد پروسه تولید به صورت دستی خواهد بود ولی اگر بر اساس تولید انبوه باشد روشهای نیمه دستی و حتی تمام اتوماتیک در برنامه کاری قرار خواهد گرفت.
👈موارد مصرفی پیچ شش گوش نیم رزوه DIN 7990
این پیچ در بسیاری از صنایع مورد استفاده قرار میگیرد و بیشتر برای سازههای فلزی طراحی شده. DIN 7990 آنقدر با ملاحظات فنی طراحی شدهاست که در همه جا دیده میشود. این پیچ در نیروگاهها به وفور استفاده میگردد. البته باید در نظر داشته باشیم که این یک استاندارد متریک است و عموما با قطعات استاندارد متریک مورد استفاده قرار میگیرد و عموما برای سازههای فلزی طراحی شدهاست.
👈مهره و واشر متناسب با پیچ شش گوش نیم رزوه DIN 7990
مهره متناسب با این پیچ DIN 24032 و DIN 24034 است و واشر متناسب با این پیچ DIN 7989 است. این مهره و واشر و پیچ عموما باهم سفارش داده میشوند و مصرف میگردد. البته هنگام تهیه واشر و مهره برای پیچ شش گوش نیم رزوه DIN 7990 باید به نوع متریال مهره و واشر دقت بشود که همخوانی با پیچ داشته باشد. اگر پیچ مثلا از گرید 5.6 باشد ولی مهره آن از کلاس 8 باشد این اتصال، اتصال گرانقیمت خواهد بود. لذا باید دقت لازم را در تهیه کالا داشته باشیم و یا با مشاوران خبره در انتخاب متریال همکاری داشته باشیم تا بهترین متریال و مناسبترین متریال به دست ما برسد.

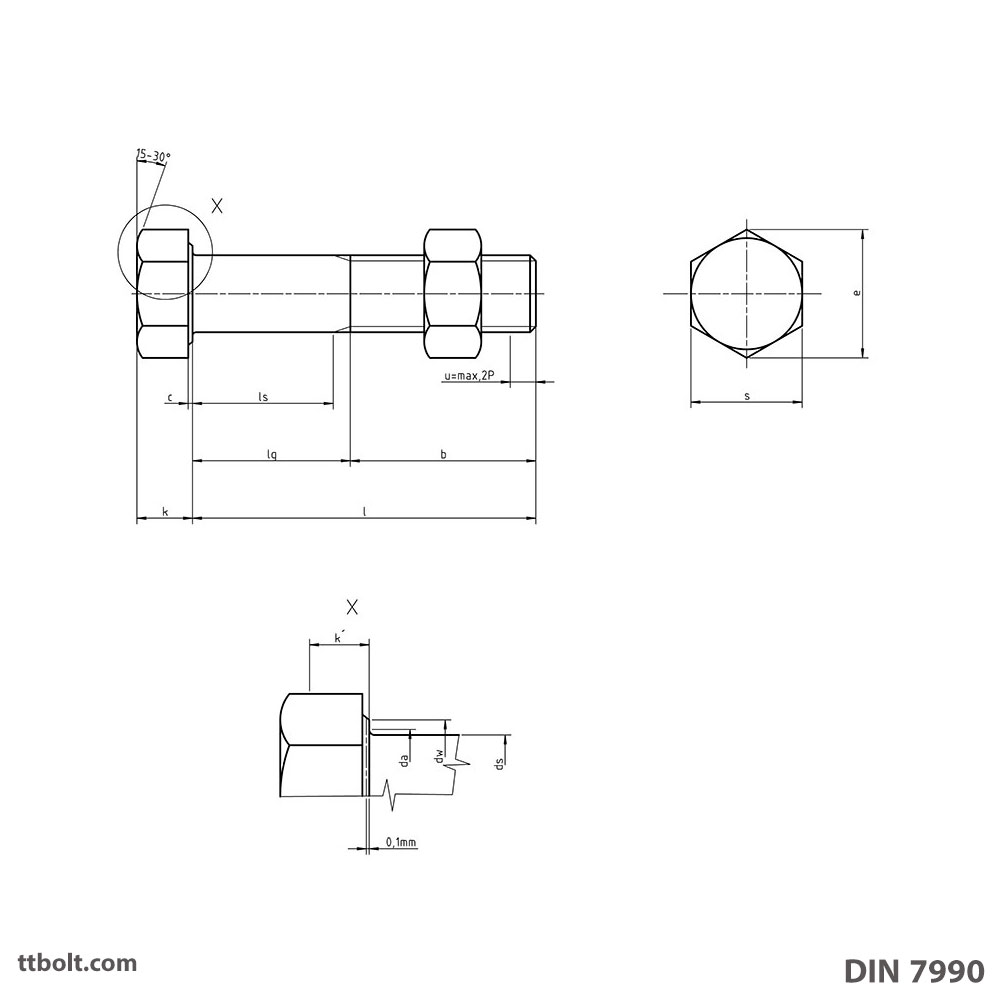

👈ابعاد مهندسی پیچ شش گوش نیم رزوه DIN 7990
از جمله اطلاعات فنی مناسب برای خریداران پیچ شش گوش نیم رزوه DIN 7990 اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید میتوانید از آن استفاده نمایید.
| Thread d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | |
|---|---|---|---|---|---|---|---|---|
| P | 1,75 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | |
| b | 17,75 | 21 | 23,5 | 25,5 | 26 | 29 | 30,5 | |
| c | max. | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| da | max. | 14,7 | 18,7 | 24,4 | 26,4 | 28,4 | 32,4 | 35,4 |
| ds | nominal | 12 | 16 | 20 | 22 | 24 | 27 | 30 |
| min. | 11,3 | 15,3 | 19,16 | 21,16 | 23,16 | 26,16 | 29,16 | |
| max. | 12,7 | 16,7 | 20,84 | 22,84 | 24,84 | 27,84 | 27,84 | |
| dw | min. | 17,2 | 22 | 27,7 | 29,5 | 33,2 | 0,8 | 42,7 |
| e | min. | 20,88 | 26,17 | 32,95 | 35,03 | 39,55 | 45,2 | 50,85 |
| k | nominal | 8 | 10 | 13 | 14 | 15 | 17 | 19 |
| min. | 7,55 | 9,25 | 12,1 | 13,1 | 14,1 | 16,1 | 17,95 | |
| max. | 8,45 | 10,75 | 13,9 | 14,9 | 18,9 | 17,9 | 20,05 | |
| k´ | min. | 5,28 | 6,47 | 8,47 | 9,17 | 9,87 | 11,27 | 12,56 |
| r | min. | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 |
| s | nominal=max. | 19 | 24 | 30 | 32 | 36 | 41 | 46 |
| min. | 18,48 | 23,16 | 29,16 | 31 | 35 | 40 | 45 | |
| Thread d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | lengths ls and lg | |||||||||||||||
| Nominal | min. | max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. |
| 30 | 28,95 | 31,05 | 7 | 12,25 | ||||||||||||
| 35 | 33,75 | 36,25 | 12 | 17,25 | 8 | 14 | ||||||||||
| 40 | 38,75 | 41,25 | 17 | 22,25 | 13 | 19 | 9 | 16,5 | 7 | 14,5 | ||||||
| 45 | 43,75 | 46,25 | 22 | 27,25 | 18 | 24 | 14 | 21,5 | 12 | 19,5 | 10 | 19 | ||||
| 50 | 48,75 | 51,25 | 27 | 32,25 | 23 | 29 | 19 | 26,5 | 17 | 24,5 | 15 | 24 | ||||
| 55 | 53,5 | 56,5 | 32 | 37,25 | 28 | 34 | 24 | 31,5 | 22 | 29,5 | 20 | 29 | ||||
| 60 | 58,5 | 61,5 | 37 | 42,25 | 33 | 39 | 29 | 36,5 | 27 | 34,5 | 25 | 34 | 22 | 31 | ||
| 65 | 63,5 | 66,5 | 42 | 47,25 | 38 | 44 | 34 | 41,5 | 32 | 39,5 | 30 | 39 | 27 | 36 | ||
| 70 | 68,5 | 71,5 | 47 | 52,25 | 43 | 49 | 39 | 46,5 | 37 | 44,5 | 35 | 44 | 32 | 41 | ||
| 75 | 73,5 | 76,5 | 52 | 57,25 | 48 | 54 | 44 | 51,5 | 42 | 49,5 | 40 | 49 | 37 | 46 | ||
| 80 | 78,5 | 81,5 | 57 | 62,25 | 53 | 59 | 49 | 56,5 | 47 | 54,5 | 45 | 54 | 42 | 51 | 39 | 49,5 |
| 85 | 83,25 | 86,75 | 62 | 67,25 | 58 | 64 | 54 | 61,5 | 52 | 59,5 | 50 | 59 | 47 | 56 | 44 | 54,5 |
| 90 | 88,25 | 91,75 | 67 | 72,25 | 63 | 69 | 59 | 66,5 | 57 | 64,5 | 55 | 64 | 52 | 61 | 49 | 59,5 |
| 95 | 93,25 | 96,75 | 72 | 77,25 | 68 | 74 | 64 | 71,5 | 62 | 69,5 | 60 | 69 | 57 | 66 | 54 | 64,5 |
| 100 | 98,25 | 101,75 | 77 | 82,25 | 73 | 79 | 69 | 76,5 | 67 | 74,5 | 65 | 74 | 62 | 71 | 59 | 69,5 |
| 105 | 103,25 | 106,75 | 82 | 87,25 | 78 | 84 | 74 | 81,5 | 72 | 79,5 | 70 | 79 | 67 | 76 | 64 | 74,5 |
| 110 | 108,25 | 111,75 | 87 | 92,25 | 83 | 89 | 79 | 86,5 | 77 | 84,5 | 75 | 84 | 72 | 81 | 69 | 79,5 |
| 115 | 113,25 | 116,75 | 92 | 97,25 | 88 | 94 | 84 | 91,5 | 82 | 89,5 | 80 | 89 | 77 | 86 | 74 | 84,5 |
| 120 | 118,25 | 121,75 | 97 | 102,25 | 93 | 99 | 89 | 96,5 | 87 | 94,5 | 85 | 94 | 82 | 91 | 79 | 89,5 |
| 125 | 123 | 127 | 98 | 104 | 94 | 101,5 | 92 | 99,5 | 90 | 99 | 87 | 96 | 84 | 94,5 | ||
| 130 | 128 | 132 | 103 | 109 | 99 | 106,5 | 97 | 104,5 | 95 | 104 | 92 | 101 | 89 | 99,5 | ||
| 135 | 133 | 137 | 108 | 114 | 104 | 111,5 | 102 | 109,5 | 100 | 109 | 97 | 106 | 94 | 104,5 | ||
| 140 | 138 | 142 | 113 | 119 | 109 | 116,5 | 107 | 114,5 | 105 | 114 | 102 | 111 | 99 | 109,5 | ||
| 145 | 143 | 147 | 118 | 124 | 114 | 121,5 | 112 | 119,5 | 110 | 119 | 107 | 116 | 104 | 114,5 | ||
| 150 | 148 | 152 | 123 | 129 | 119 | 126,5 | 117 | 124,5 | 115 | 124 | 112 | 121 | 109 | 119,5 | ||
| 155 | 151 | 159 | 124 | 131,5 | 122 | 129,5 | 120 | 129 | 117 | 126 | 114 | 124,5 | ||||
| 160 | 156 | 164 | 129 | 136,5 | 127 | 134,5 | 125 | 134 | 122 | 131 | 119 | 129,5 | ||||
| 165 | 161 | 169 | 134 | 141,5 | 132 | 139,5 | 130 | 139 | 127 | 136 | 124 | 134,5 | ||||
| 170 | 166 | 174 | 139 | 146,5 | 137 | 144,5 | 135 | 144 | 132 | 141 | 129 | 139,5 | ||||
| 175 | 171 | 179 | 144 | 151,5 | 142 | 149,5 | 140 | 149 | 137 | 146 | 134 | 144,5 | ||||
| 180 | 176 | 184 | 147 | 154,5 | 145 | 154 | 142 | 151 | 139 | 149,5 | ||||||
| 185 | 180,4 | 189,6 | 152 | 159,5 | 150 | 159 | 147 | 156 | 144 | 154,5 | ||||||
| 190 | 185,4 | 194,6 | 157 | 164,5 | 155 | 164 | 152 | 161 | 149 | 159,5 | ||||||
| 195 | 190,4 | 199,6 | 162 | 169,5 | 160 | 169 | 157 | 166 | 154 | 164,5 | ||||||
| 200 | 195,4 | 204,6 | 167 | 174,5 | 165 | 174 | 163 | 172 | 159 | 169,5 | ||||||
👈جدول وزنی پیچ شش گوش نیم رزوه DIN 7990
| d | M12 | M16 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|
| P | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 |
| b | 19.5 | 23 | 26 | 58 | 29.5 | 32.5 | 35 |
| k | 8 | 10 | 13 | 14 | 15 | 17 | 19 |
| m | 10 | 13 | 16 | 18 | 19 | 22 | 24 |
| s | 19 | 24 | 30 | 32 | 36 | 41 | 46 |
| L | WEIGHT IN KG/1000 PCS | ||||||
| 30 | 58.80 | ||||||
| 35 | 63.20 | 119.00 | |||||
| 40 | 67.60 | 127.00 | 240.00 | 284.00 | |||
| 45 | 72.00 | 135.00 | 252.00 | 299.00 | 377.00 | ||
| 50 | 76.40 | 143.00 | 264.00 | 314.00 | 395.00 | ||
| 55 | 80.80 | 151.00 | 276.00 | 329.00 | 413.00 | ||
| 60 | 85.20 | 159.00 | 288.00 | 344.00 | 431.00 | 595.00 | |
| 65 | 89.60 | 167.00 | 300.00 | 359.00 | 449.00 | 617.00 | |
| 70 | 94.00 | 175.00 | 312.00 | 374.00 | 467.00 | 639.00 | |
| 75 | 98.40 | 183.00 | 324.00 | 389.00 | 485.00 | 661.00 | |
| 80 | 102.00 | 191.00 | 336.00 | 404.00 | 503.00 | 683.00 | 902.00 |
| 85 | 106.00 | 199.00 | 348.00 | 419.00 | 521.00 | 705.00 | 930.00 |
| 90 | 110.00 | 207.00 | 360.00 | 434.00 | 539.00 | 727.00 | 958.00 |
| 95 | 114.00 | 215.00 | 372.00 | 449.00 | 557.00 | 749.00 | 986.00 |
| 100 | 118.00 | 223.00 | 384.00 | 464.00 | 575.00 | 771.00 | 1014.0 |
| 105 | 122.00 | 231.00 | 396.00 | 479.00 | 593.00 | 793.00 | 1042.0 |
| 110 | 126.00 | 239.00 | 408.00 | 494.00 | 611.00 | 815.00 | 1070.0 |
| 115 | 130.00 | 247.00 | 420.00 | 509.00 | 629.00 | 837.00 | 1098.0 |
| 120 | 134.00 | 255.00 | 432.00 | 524.00 | 647.00 | 859.00 | 1126.0 |
| 125 | 263.00 | 444.00 | 539.00 | 665.00 | 881.00 | 1154.0 | |
| 130 | 271.00 | 456.00 | 554.00 | 683.00 | 903.00 | 1182.0 | |
| 135 | 279.00 | 468.00 | 569.00 | 701.00 | 925.00 | 1210.0 | |
| 140 | 287.00 | 480.00 | 584.00 | 719.00 | 947.00 | 1238.0 | |
| 145 | 295.00 | 492.00 | 599.00 | 737.00 | 969.00 | 1266.0 | |
| 150 | 303.00 | 504.00 | 614.00 | 755.00 | 991.00 | 1294.0 | |
| 155 | 516.00 | 629.00 | 773.00 | 1013.0 | 1322.0 | ||
| 160 | 528.00 | 644.00 | 791.00 | 1035.0 | 1350.0 | ||
| 165 | 540.00 | 659.00 | 809.00 | 1057.0 | 1378.0 | ||
| 170 | 552.00 | 674.00 | 827.00 | 1079.0 | 1406.0 | ||
| 175 | 564.00 | 689.00 | 845.00 | 1101.0 | 1434.0 | ||
| 180 | 704.00 | 863.00 | 1123.0 | 1462.0 | |||
| 185 | 719.00 | 881.00 | 1145.0 | 1490.0 | |||
| 190 | 734.00 | 899.00 | 1167.0 | 1518.0 | |||
| 195 | 749.00 | 917.00 | 1189.0 | 1546.0 | |||
| 200 | 764.00 | 935.00 | 1211.0 | 1574.0 | |||
سخن پایانی:
پیچ شش گوش نیم رزوه DIN 7990 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما میتوانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر میباشد. شما میتوانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریالهای خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
👈دانلود اطلاعات پیچ شش گوش نیم رزوه DIN 7990
شما میتوانید از طریق این لینک اطلاعات فنی پیچ شش گوش نیم رزوه DIN 7990 را دانلود کنید. این استانداردها اصول تولید در تی تی بولت است.
جدول ابعاد پیچ DIN 7990
توجه کنید که طول رزوه b در این استاندارد ثابت است و با طول پیچ تغییر نمیکند — برخلاف DIN 931 که رزوهاش با طول رابطه دارد.
| رزوه d | گام P | آچارخور s | ارتفاع سر k | طول رزوه b (ثابت) |
|---|---|---|---|---|
| M12 | 1.75 | 19 | 8 | 17.75 |
| M16 | 2 | 24 | 10 | 21 |
| M20 | 2.5 | 30 | 13 | 23.5 |
| M22 | 2.5 | 32 | 14 | 25.5 |
| M24 | 3 | 36 | 15 | 26 |
| M27 | 3 | 41 | 17 | 29 |
| M30 | 3.5 | 46 | 19 | 30.5 |
چرا رزوه کوتاه؟
در اتصال ساختاری معمولی، بار از طریق تماس بدنهی پیچ با جدارهی سوراخ منتقل میشود. برای اینکه این انتقال بهینه باشد:
- ساق صاف باید در ضخامت صفحات باشد. ساق سطح مقطع کامل دارد و نقطه تمرکز تنش ندارد.
- رزوه نباید در صفحه برش بیفتد. اگر رزوه در محل تماس صفحات قرار بگیرد، ظرفیت برشی کمتر از محاسبه میشود.
رزوهی کوتاه و ثابت دقیقاً همین را تضمین میکند. اما یک پیامد دارد: انتخاب طول پیچ حساستر است. اگر پیچ بلندتر از لازم باشد، رزوه از مهره بیرون نمیزند و اگر کوتاه باشد، ساق داخل مهره میرود. برای هر ضخامت اتصال، طول مشخصی درست است.
اتصال پیشتنیده یا اتصال معمولی؟
این تقسیمبندی، پایهی همهی استانداردهای اتصالات ساختاری است و اگر روشن نباشد، انتخاب پیچ اشتباه میشود:
| اتصال معمولی (اتکایی) | اتصال پیشتنیده (اصطکاکی) | |
|---|---|---|
| بار چطور منتقل میشود | از طریق تماس بدنه پیچ با جداره سوراخ | از طریق اصطکاک بین صفحات فشردهشده |
| نیروی بستن | فقط تا حدی که اتصال جمع شود | تا نزدیکی حد تسلیم پیچ، با کنترل دقیق |
| لغزش | مجاز است | مجاز نیست |
| واشر سخت | لازم نیست | اجباری |
| نمونه متریک | DIN 7990 | DIN 6914 (سیستم HV) |
| نمونه اینچی | ASTM A449 | ASTM F3125 |
در اتصال معمولی، پیچ فقط قطعات را کنار هم نگه میدارد و بار را با برش تحمل میکند. در اتصال پیشتنیده، پیچ آنقدر کشیده میشود که صفحات به هم فشرده شوند و بار از طریق اصطکاک منتقل شود — در حالت ایدهآل، بدنه پیچ اصلاً به جداره سوراخ نمیرسد.
ست اتصال معمولی
پیچ DIN 7990 با مهره DIN 555 و واشر DIN 7989 استفاده میشود. این ست با ست HV فرق اساسی دارد:
| DIN 7990 | DIN 6914 | |
|---|---|---|
| نوع اتصال | معمولی (اتکایی) | پیشتنیده (اصطکاکی) |
| کلاس استحکام | ۴٫۶، ۵٫۶، ۸٫۸ | فقط ۱۰٫۹ |
| آچارخور | سری معمولی DIN 931 | بزرگتر از معمولی |
| طول رزوه | کوتاه و ثابت | مطابق سیستم HV |
| واشر سخت | لازم نیست | اجباری |
| مهره | DIN 555 | DIN 6915 |
یعنی این دو پیچ با هم جایگزین نمیشوند. اگر نقشه اتصال پیشتنیده خواسته، DIN 7990 حتی در کلاس ۸٫۸ هم جواب نمیدهد.
سوالات متداول
تفاوت DIN 7990 و DIN 931 چیست؟
طول رزوه DIN 7990 ثابت و کوتاه است و با طول پیچ تغییر نمیکند؛ در DIN 931 طول رزوه با طول پیچ رابطه دارد.
DIN 7990 در چه کلاسهایی تولید میشود؟
کلاسهای ۴٫۶، ۵٫۶ و ۸٫۸.
مهره و واشر متناسب کدام است؟
مهره DIN 555 و واشر DIN 7989.
آیا در اتصال پیشتنیده قابل استفاده است؟
خیر. برای اتصال پیشتنیده باید از سیستم HV یعنی DIN 6914 استفاده کرد.
چرا انتخاب طول در این پیچ حساس است؟
چون رزوه کوتاه و ثابت است؛ طول باید طوری باشد که ساق در ضخامت صفحات و رزوه داخل مهره قرار بگیرد.
