پیچ شش گوش نیم رزوه DIN 6914

پیچ DIN 6914 پیچ اتصالات ساختاری پیش‌تنیده است — همان پیچی که در اسکلت فلزی و پل با گشتاور کنترل‌شده بسته می‌شود. تنها در کلاس ۱۰٫۹ تولید می‌شود و هیچ‌وقت تنها سفارش داده نمی‌شود: همیشه به‌صورت ست با مهره DIN 6915 و واشر DIN 6916.

DIN 6914 - High-strength injection structural bolts

DIN 6914 - پیچ‌های ساختمانی با استحکام بالا

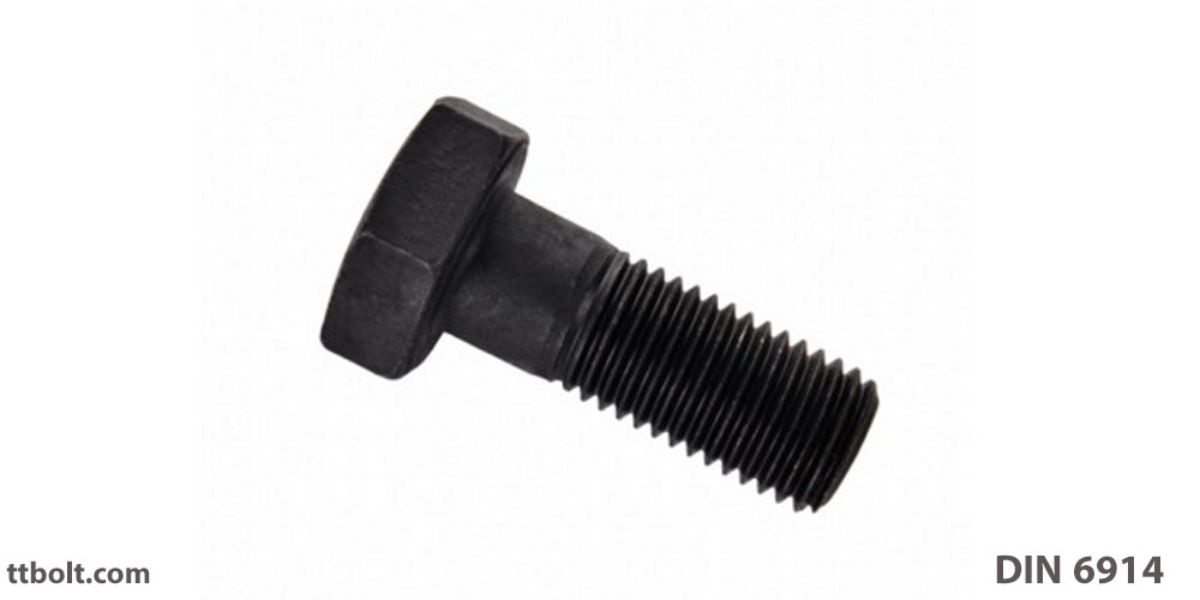

پیچ استاندارد DIN 6914

در این مقاله درباره پیچ شش گوش نیم رزوه DIN 6914 می خوانید.

پیچ شش گوش نیم رزوه DIN 6914 یک پیچ استاندارد آلمانی است که با این استاندارد شناخته می‌شود. این پیچ در سایز‌ها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد فراوان دارد. این پیچ ازفولاد آلیاژی با گرید 10.9 در مصارف عمده و آلیاژهای مونل و اینکونل و تیتانیوم ساخته می‌شود و به بازار مصرف ارسال می‌گردد. پیچ شش گوش نیم رزوه DIN 6914 به پیچ نیم دنده هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکان‌پذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M12 تا سایز M36 تولید می‌شود.

موارد فنی و مهم در خرید پیچ شش گوش نیم رزوه DIN 6914

DIN 6914 در حال حاضر با استاندارد DIN EN 14399-4 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 6914 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ ISO 7411; PN 82343; UNI 5712; EU 781;است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های کربن استیل گرید‌های 5.6,5.8,8.8 و استنلس استیل A2, A4 و در موارد خاص و کم مصرف از آلیاژهای مونل و اینکونل و تیتانیوم گرید 4 و 5 و 7 تولید می‌شود و به دست مصرف کننده می رسد.

روش تولید پیچ شش گوش نیم رزوه DIN 6914

این پیچ هم به روش سرد و هم به روش سرد تولید می‌شود. بنا به نیاز مشتری و توان ماشین آلات و محل مصرف پیچ تولید می‌شود. پیچ شش گوش نیم رزوه DIN 6914 در سایزهای کوچک به روش فورج سرد تولید می‌شود و در سایزهای بزرگتر چون ماشین آلات دچار فرسودگی می‌شوند از روش فورج گرم تولید انجام می‌گیرد. شما فرض کنید پیچ در سایز بزرگ چه نیروی عظیمی می خواهد تا گل آن شکل بگیرد اما با گداخته کردن قسمت بالای پیچ می‌توان به راحتی آن را شکل داد. در پروسه تولید اگر برنامه ریزی تولید روی تعداد کم باشد پروسه تولید به صورت دستی خواهد بود ولی اگر بر اساس تولید انبوه باشد روش‌های نیمه دستی و حتی تمام اتوماتیک در برنامه کاری قرار خواهد گرفت.

موارد مصرفی پیچ شش گوش نیم رزوه DIN 6914

این پیچ در بسیاری از صنایع مورد استفاده قرار می‌گیرد. در خودرو‌سازی و ماشین‌سازی و ابزارهای حساس در صنایع سبک و سنگین و پل‌سازی رد پای این پیچ دیده می‌شود. DIN 6914 آنقدر با ملاحظات فنی طراحی شده‌است که در همه جا دیده می‌شود. این پیچ در نیروگاه‌ها به وفور استفاده می‌گردد. البته باید در نظر داشته باشیم که این یک استاندارد متریک است و عموما با قطعات استاندارد متریک مورد استفاده قرار می‌گیرد و عموما برای سازه‌های فلزی طراحی شده‌است.

مهره و واشر متناسب با پیچ شش گوش نیم رزوه DIN 6914

مهره متناسب با این پیچ DIN 6915 است و واشر متناسب با این پیچ DIN 6916 است. این مهره و واشر و پیچ عموما باهم سفارش داده می‌شوند و مصرف می‌گردد. البته هنگام تهیه واشر و مهره برای پیچ شش گوش نیم رزوه DIN 6914 باید به نوع متریال مهره و واشر دقت بشود که همخوانی با پیچ داشته باشد. اگر پیچ مثلا از گرید 10.9 باشد ولی مهره آن از کلاس 8 باشد این اتصال، اتصال امنی نخواهد بود. لذا باید دقت لازم را در تهیه کالا داشته باشیم و یا با مشاوران خبره در انتخاب متریال همکاری داشته باشیم تا بهترین متریال و مناسبترین متریال به دست ما برسد.

ابعاد مهندسی پیچ شش گوش نیم رزوه DIN 6914

از جمله اطلاعات فنی مناسب برای خریداران پیچ شش گوش نیم رزوه DIN 6914 اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.

پیچ استاندارد DIN 6914

Thread d		M12	M16	M20	M22	M24	M27	M30	M36
P		1,75	2	2,5	2,5	3	3	3,5	4
b (see tab. below)	above tde continuous steped line	21	26	31	32	34	37	40	48
b (see tab. below)	under tde continuous steped line	23	28	33	34	37	39	42	50
c	Min.	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,4
c	Max.	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8
da	Max.	15,2	19,2	24	26	28	32	35	41
ds	Nomial size	12	16	20	22	24	27	30	36
	Min.	11,3	15,3	19,16	21,16	23,16	26,16	29,16	35
	Max.	12,7	16,7	20,84	22,84	24,84	27,84	30,84	37
dw	Min.	20	25	30	34	39	43,5	47,5	57
e	Min.	23,91	29,56	35,03	39,55	45,2	50,85	55,37	66,44
k	Nomial size	8	10	13	14	15	17	19	23
	Min.	7,55	9,25	12,1	13,1	14,1	16,1	17,95	21,95
	Max.	8,45	10,75	13,9	14,9	15,9	17,9	20,05	24,05
k´	Min.	5,28	6,47	8,47	9,17	9,87	11,27	12,56	15,36
r	Min.	1,2	1,2	1,5	1,5	1,5	2	2	2
s	Nomial size = max.	22	27	32	36	41	46	50	60
s	Min.	21,16	26,16	31	35	40	45	49	58,8

Tab 2.

Thread size d			M12		M16		M20		M22		M24		M27		M30		M36
l			ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
Nominal size	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.
30	28,95	31,05	3,75	9
35	33,75	36,25	8,75	14
40	38,75	41,25	13,75	19	8	14
45	43,75	46,25	16,75	22	13	19	6,5	14
50	48,75	51,25	21,75	27	18	24	11,5	19	10,5	18
55	53,5	56,5	26,75	32	23	29	16,5	24	15,5	23
60	58,5	61,5	31,75	37	28	34	21,5	29	20,5	28	17	26
65	63,5	66,5	36,75	42	33	39	26,5	34	25,5	33	22	31
70	68,5	71,5	41,75	47	38	44	31,5	39	30,5	38	27	36	24	33
75	73,5	76,5	46,75	52	41	47	36,5	44	35,5	43	32	41	29	38	24,5	35
80	78,5	81,5	51,75	57	46	52	41,5	49	40,5	48	37	46	34	43	29,5	40
85	83,25	86,75	56,75	62	51	57	46,5	54	45,5	53	42	51	39	48	34,5	45	25	37
90	88,25	91,75	61,75	67	56	62	49,5	57	48,5	56	44	53	44	53	39,5	50	30	42
95	93,25	96,75	66,75	72	61	67	54,5	62	53,5	61	49	58	49	58	44,5	55	35	47
100	98,25	101,75			66	72	59,4	67	58,5	66	54	63	52	61	47,5	58	40	52
105	103,25	106,75			71	77	64,5	72	63,5	71	59	68	57	66	52,5	63	43	55
110	108,25	111,75			76	82	69,5	77	68,5	76	64	73	62	71	57,5	68	48	60
115	113,25	116,75			81	87	74,5	82	73,5	81	69	78	67	76	62,5	73	53	65
120	118,25	121,75			86	92	79,5	87	78,5	86	74	83	72	81	67,5	78	58	70
125	123	127			91	97	84,5	92	83,5	91	79	88	77	86	72,5	83	63	75
130	128	132			96	102	89,5	97	88,5	96	84	93	82	91	77,5	88	68	80
135	133	137					94,5	102	93,5	101	89	98	87	96	82,5	93	73	85
140	138	142					99,5	107	98,5	106	94	103	92	101	87,5	98	78	90
145	143	147					104,5	112	103,5	111	99	108	97	106	92,5	103	83	95
150	148	152					109,5	117	108,5	116	104	113	102	111	97,5	108	88	100
155	151	159					114,5	122	113,5	121	109	118	107	116	102,5	113	93	105
160	156	164							118,5	126	114	123	112	121	107,5	118	98	110
165	161	169							123,5	131	119	128	117	126	112,5	123	103	115
170	166	174									124	133	122	131	117,5	128	108	120
175	171	179									129	138	127	136	122,5	133	113	125
180	176	184									134	143	132	141	127,5	138	118	130
185	180,4	189,6									139	148	137	146	132,5	143	123	135
190	185,4	194,6									144	153	142	151	137,5	148	128	140
195	190,4	199,6									149	158	147	156	142,5	153	133	145
200	195,4	204,6											152	161	147,5	158	138	150

جدول وزنی پیچ شش گوش نیم رزوه DIN 6914

Diameter	M12	M16	M20	M22	M24	M27	M30	M36
Length	M12	M16	M20	M22	M24	M27	M30	M36
30	49.1
35	53.6
40	58.0	105
45	62.1	113	188
50	66.6	121	200	257
55	71.0	129	212	272
60	75.4	137	225	286	362
65	79.9	145	237	301	380
70	84.3	153	249	316	398	532
75	88.8	160	262	331	415	554	701
80	93.2	168	274	346	433	576	728
85	97.6	176	286	361	451	599	756	1184
90	102	184	298	375	467	621	784	1224
95	107	192	310	390	485	644	812	1264
100		199	322	405	503	665	838	1304
105		207	335	420	520	688	865	1336
110		215	347	435	538	710	893	1376
115		223	359	450	556	732	921	1415
120		231	372	465	574	755	949	1455
125		239	384	479	591	777	976	1495
130		247	396	494	609	800	1004	1535
135			409	509	627	822	1032	1575
140			421	524	645	845	1059	1615
145			433	539	662	867	1087	1655
150			446	554	680	890	1115	1695
155			458	569	698	912	1143	1735
160				584	716	935	1170	1775
165				599	733	957	1198	1815
170					751	979	1226	1855
175					769	1002	1254	1895
180					787	1024	1281	1935
185					804	1047	1309	1974
190					822	1069	1337	2014
195					840	1092	1365	2054
200						1114	1392	2094

سخن پایانی:

پیچ شش گوش نیم رزوه DIN 6914 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.

دانلود اطلاعات پیچ شش گوش نیم رزوه DIN 6914

شما می‌توانید از طریق این لینک اطلاعات فنی پیچ شش گوش نیم رزوه DIN 6914 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.

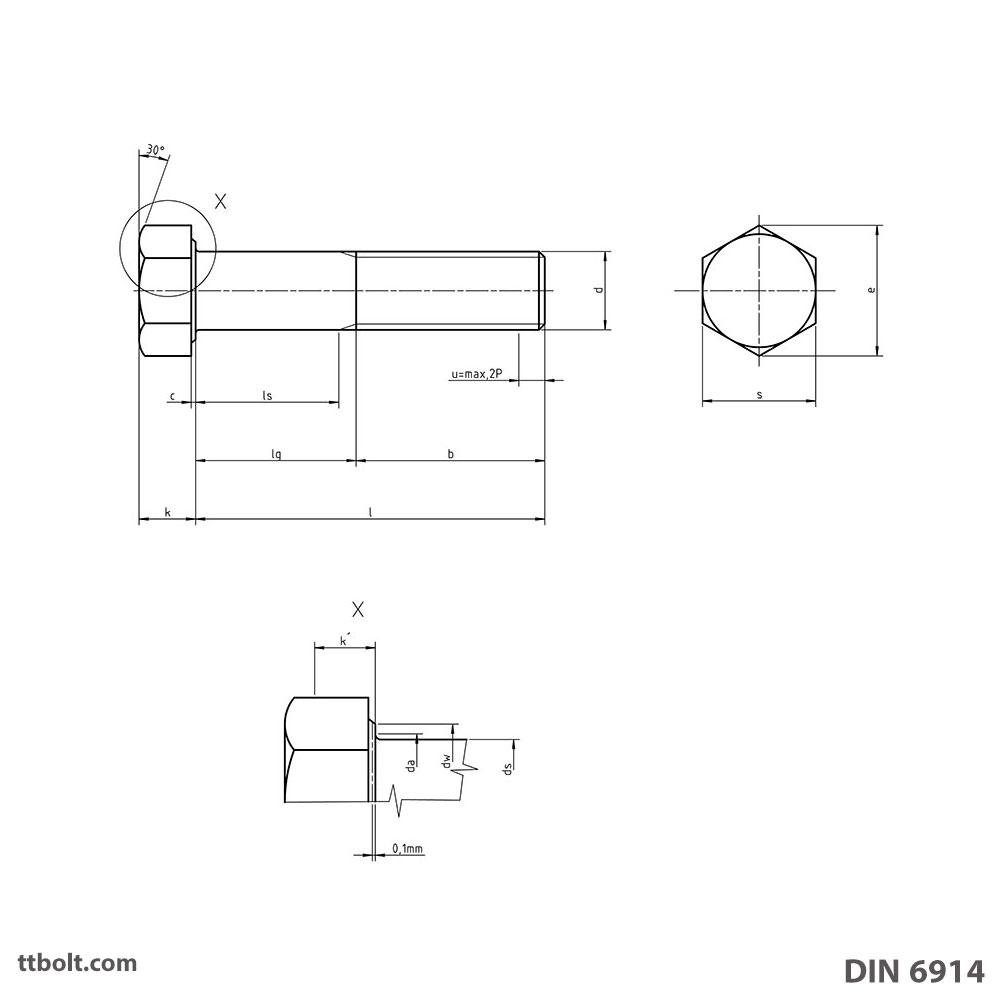

جدول ابعاد پیچ DIN 6914

s آچارخور، k ارتفاع سر و b طول رزوه است.

ابعاد پیچ HV استاندارد DIN 6914 — میلی‌متر
رزوه d	گام P	آچارخور s	ارتفاع سر k	طول رزوه b
M12	1.75	22	8	23
M16	2	27	10	28
M20	2.5	32	13	33
M22	2.5	36	14	34
M24	3	41	15	37
M27	3	46	17	39
M30	3.5	50	19	42
M36	4	60	23	50

چرا آچارخور بزرگ؟

پیچ HV آچارخور بزرگ‌تری از پیچ شش‌گوش معمولی هم‌سایز دارد. مثلاً M20 در DIN 931 آچارخور ۳۰ دارد ولی در DIN 6914 برابر ۳۲ است.

دلیلش دو چیز است: سطح تکیه‌گاه بزرگ‌تر زیر سر که فشار را پخش می‌کند، و گوشه‌های بزرگ‌تر که گشتاور بالای بستن را بدون گرد شدن تحمل کنند. در اتصال پیش‌تنیده گشتاور بستن بسیار بالاتر از اتصال معمولی است.

اتصال پیش‌تنیده یا اتصال معمولی؟

این تقسیم‌بندی، پایه‌ی همه‌ی استانداردهای اتصالات ساختاری است و اگر روشن نباشد، انتخاب پیچ اشتباه می‌شود:

دو خانواده اتصال ساختاری
	اتصال معمولی (اتکایی)	اتصال پیش‌تنیده (اصطکاکی)
بار چطور منتقل می‌شود	از طریق تماس بدنه پیچ با جداره سوراخ	از طریق اصطکاک بین صفحات فشرده‌شده
نیروی بستن	فقط تا حدی که اتصال جمع شود	تا نزدیکی حد تسلیم پیچ، با کنترل دقیق
لغزش	مجاز است	مجاز نیست
واشر سخت	لازم نیست	اجباری
نمونه متریک	DIN 7990	DIN 6914 (سیستم HV)
نمونه اینچی	ASTM A449	ASTM F3125

در اتصال معمولی، پیچ فقط قطعات را کنار هم نگه می‌دارد و بار را با برش تحمل می‌کند. در اتصال پیش‌تنیده، پیچ آن‌قدر کشیده می‌شود که صفحات به هم فشرده شوند و بار از طریق اصطکاک منتقل شود — در حالت ایده‌آل، بدنه پیچ اصلاً به جداره سوراخ نمی‌رسد.

به همین دلیل در اتصال پیش‌تنیده، گشتاور بستن یک الزام مهندسی است نه یک عدد سلیقه‌ای، و واشر سخت اجباری است تا فشار زیر سر پیچ صفحه را له نکند.

ست HV — سه قطعه که با هم انتخاب می‌شوند

پیچ DIN 6914 — کلاس ۱۰٫۹، آچارخور بزرگ
مهره DIN 6915 — کلاس ۱۰
واشر DIN 6916 — سخت‌شده ۳۰۰ ویکرز

این سه با هم آزمایش و گواهی می‌شوند چون رفتار اصطکاکی مجموعه — که رابطه‌ی گشتاور و نیروی کششی را تعیین می‌کند — به هر سه وابسته است. ترکیب پیچ یک تأمین‌کننده با مهره تأمین‌کننده‌ی دیگر، این رابطه را غیرقابل‌اتکا می‌کند.

جایگزین امروزی این استاندارد DIN EN 14399-4 است که ابعاد پیچ را تغییر نداده؛ فقط در ارتفاع مهره M24 تفاوتی وجود دارد که در مقاله‌ی DIN 6915 توضیح داده شده.

سوالات متداول

پیچ DIN 6914 در چه کلاسی تولید می‌شود؟

فقط کلاس ۱۰٫۹.

چرا آچارخور این پیچ بزرگ‌تر است؟

برای پخش فشار زیر سر و تحمل گشتاور بالای بستن در اتصال پیش‌تنیده.

آیا می‌توان مهره معمولی روی آن بست؟

خیر. مهره باید DIN 6915 کلاس ۱۰ باشد و واشر سخت DIN 6916 هم اجباری است.

تفاوت DIN 6914 و DIN 7990 چیست؟

DIN 6914 برای اتصال پیش‌تنیده است و فقط کلاس ۱۰٫۹ دارد؛ DIN 7990 برای اتصال معمولی و در کلاس‌های پایین‌تر.

معادل اروپایی DIN 6914 کدام است؟

EN 14399-4، با ابعاد پیچ یکسان.
