مهره DIN 6915 مهره‌ی معمولی نیست. این مهره برای اتصالات ساختاری پیش‌تنیده طراحی شده — همان اتصالاتی که در اسکلت فلزی ساختمان، پل و سازه‌های سنگین با گشتاور کنترل‌شده بسته می‌شوند و باید نیروی کششی مشخصی را تا آخر عمر سازه نگه دارند. استفاده از مهره‌ی معمولی DIN 934 در چنین اتصالی خطای جدی است.
DIN 6915 چیست و چرا فرق دارد؟
DIN 6915 مهره شش‌گوش با آچارخور بزرگ برای پیچ‌های پرمقاومت سیستم HV است. این مهره همیشه به‌صورت یک مجموعه با دو قطعه‌ی دیگر کار می‌کند:
- پیچ DIN 6914 — پیچ شش‌گوش پرمقاومت HV
- مهره DIN 6915 — همین مهره، کلاس ۱۰
- واشر DIN 6916 — واشر سخت ۳۰۰ ویکرز
این سه با هم یک «ست HV» را می‌سازند و نباید جدا از هم انتخاب شوند. مهره فقط در کلاس ۱۰ تولید می‌شود و محدوده‌ی آن M12 تا M36 است.
تفاوت ظاهری مهم با مهره‌ی معمولی، آچارخور بزرگ‌تر آن است. برای مثال مهره M20 در DIN 934 آچارخور ۳۰ دارد ولی در DIN 6915 آچارخور ۳۲ است. این افزایش سطح، فشار تکیه‌گاه را کم می‌کند تا مهره زیر پیش‌تنیدگی بالا فرو نرود.

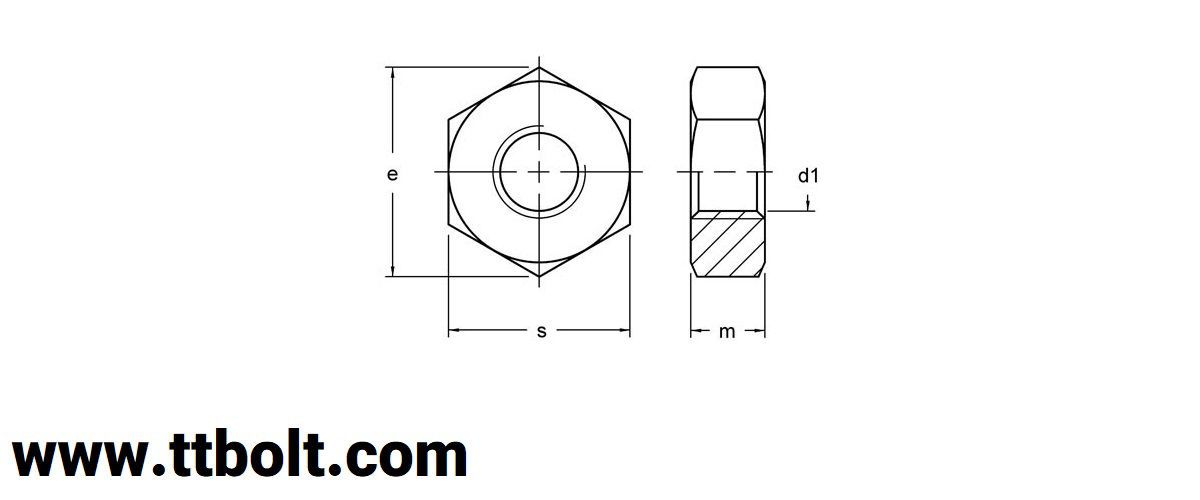

جدول ابعاد مهره DIN 6915
| رزوه d | گام P | آچارخور s | ارتفاع m |
|---|---|---|---|
| M12 | 1.75 | 22 | 10 |
| M16 | 2 | 27 | 13 |
| M20 | 2.5 | 32 | 16 |
| M22 | 2.5 | 36 | 18 |
| M24 | 3 | 41 | 19 |
| M27 | 3 | 46 | 22 |
| M30 | 3.5 | 50 | 24 |
| M36 | 4 | 60 | 29 |
ابعاد در برابر fasteners.eu و boltingspecialist.com راستی‌آزمایی شده است.
نکته‌ای که سر پروژه به مشکل می‌خورد: M24
DIN 6915 بازنشسته شده و جایگزین آن DIN EN 14399-4 است. این دو تقریباً یکی هستند، با یک استثنا:
یک میلی‌متر بی‌اهمیت به نظر می‌رسد، اما در اتصال پیش‌تنیده که طول گیرش و طول رزوه‌ی درگیر محاسبه شده است، همین اختلاف می‌تواند تعداد رزوه‌ی درگیر را تغییر دهد. ما به‌همین دلیل در کاتالوگ خودمان این دو استاندارد را هم‌ارز ثبت نکردیم — با اینکه بسیاری از منابع آنلاین آن‌ها را یکی می‌دانند و برای M24 عدد EN را نمایش می‌دهند.
در سفارش، صریحاً بنویسید DIN 6915 یا EN 14399-4.
چرا مهره معمولی جواب نمی‌دهد؟
در اتصال پیش‌تنیده، پیچ تا نزدیکی حد تسلیم خودش کشیده می‌شود تا صفحات را به هم بفشارد و بار از طریق اصطکاک منتقل شود. در این شرایط:
- مهره باید قوی‌تر از پیچ باشد تا رزوه‌اش قبل از پیچ نبرد. کلاس ۱۰ برای همین است.
- سطح تکیه‌گاه باید بزرگ باشد تا مهره داخل صفحه فرو نرود. آچارخور بزرگ‌تر همین را تأمین می‌کند.
- واشر سخت اجباری است. بدون واشر DIN 6916، لبه‌ی سوراخ زیر فشار تغییر شکل می‌دهد و پیش‌تنیدگی از بین می‌رود.
مهره DIN 934 کلاس ۸ یا ۱۰ هیچ‌کدام از این سه شرط را با هم برآورده نمی‌کند.
سیستم HV و سیستم HR — یک تمایز که اغلب نادیده گرفته می‌شود
در اتصالات ساختاری پیش‌تنیده‌ی اروپایی دو سیستم وجود دارد و DIN 6915 به یکی از آن‌ها تعلق دارد:
- سیستم HV — مهره کوتاه‌تر و رزوه‌ی درگیر کمتر. طراحی به‌گونه‌ای است که در بارگذاری بیش از حد، رفتار مجموعه قابل پیش‌بینی باشد. DIN 6914 و DIN 6915 به این سیستم تعلق دارند.
- سیستم HR — مهره بلندتر با رزوه‌ی درگیر بیشتر.
این دو سیستم را نمی‌توان با هم ترکیب کرد. مهره‌ی یک سیستم روی پیچ سیستم دیگر، رفتار طراحی‌شده‌ی اتصال را تغییر می‌دهد. در خانواده‌ی استانداردهای EN 14399، هر جزء شماره‌ی بخش خودش را دارد و در سفارش باید کامل ذکر شود.
گالوانیزه گرم و مسئله‌ی اضافه‌تراشی
اتصالات ساختاری در فضای باز معمولاً گالوانیزه گرم سفارش داده می‌شوند. اینجا یک نکته‌ی اجرایی مهم وجود دارد:
پیامد این کار را هم باید دانست: اضافه‌تراشی سطح تماس رزوه را کمی کم می‌کند، و به همین دلیل مهره‌های گالوانیزه معمولاً با روانکار کارخانه‌ای عرضه می‌شوند. این روانکار را نباید پاک کرد — بخشی از سیستم است و گشتاور بستن با فرض وجود آن تعیین شده است.
اگر مهره سر کار سفت می‌رود، مشکل معمولاً از همین‌جاست: یا مهره اضافه‌تراشی نشده، یا روان‌کارش شسته شده است.
علامت‌گذاری و کنترل ورودی
روی مهره DIN 6915 باید عدد کلاس ۱۰ و علامت سازنده حک شده باشد. در اتصالات ساختاری، کنترل ورودی این اقلام جدی است چون خرابی اتصال پیامد سازه‌ای دارد:
- علامت کلاس و سازنده روی هر مهره خوانا باشد.
- گواهی کارخانه با شماره‌ی بچ (Lot) همراه محموله باشد.
- پیچ، مهره و واشر از یک تأمین‌کننده و ترجیحاً یک بچ باشند — بعضی پروژه‌ها این را الزامی می‌کنند چون رفتار اصطکاکی مجموعه به هم وابسته است.
- بسته‌بندی تا لحظه‌ی مصرف بسته بماند تا روانکار و پوشش آسیب نبیند.
سیستم HV در یک جدول: پیچ، مهره و واشر
در اتصال پیش‌تنیده‌ی سازه‌ای، این سه قطعه یک سیستم هستند و جدا از هم انتخاب نمی‌شوند. جدول زیر هر سه را از داده‌های تأییدشده‌ی کاتالوگ فنی تی‌تی‌بولت کنار هم می‌گذارد:
| سایز | آچارخور پیچ 6914 | آچارخور مهره 6915 | ارتفاع مهره m | قطر خارجی واشر | ضخامت واشر |
|---|---|---|---|---|---|
| M12 | 22 | 22 | 10 | 24 | 3 |
| M16 | 27 | 27 | 13 | 30 | 4 |
| M20 | 32 | 32 | 16 | 37 | 4 |
| M22 | 36 | 36 | 18 | 39 | 4 |
| M24 | 41 | 41 | 19 | 44 | 4 |
| M27 | 46 | 46 | 22 | 50 | 5 |
| M30 | 50 | 50 | 24 | 56 | 5 |
| M36 | 60 | 60 | 29 | 66 | 6 |
هر سه از M12 تا M36 تعریف شده‌اند و باید با هم و از یک منبع تهیه شوند.
ترتیب خرابی: چرا مهره باید قوی‌تر از لازم باشد
در طراحی هر اتصال رزوه‌ای یک پرسش پنهان وجود دارد: اگر بار از حد بگذرد، کدام جزء اول از کار می‌افتد؟ دو پاسخ ممکن است:
- پارگی بدنه‌ی پیچ — آشکار، قابل تشخیص، و قابل بازرسی.
- بریده‌شدن رزوه‌ی مهره — می‌تواند پنهان بماند؛ اتصال از بیرون بسته به نظر می‌رسد در حالی که ظرفیتی ندارد.
طراحی این خانواده عمداً حالت اول را انتخاب کرده: ارتفاع و کلاس مهره طوری تعیین شده که پیش از بریده‌شدن رزوه، خود پیچ پاره شود. همین است که مهره‌ی ساختاری را از مهره‌ی معمولی هم‌سایز جدا می‌کند — و همین توضیح می‌دهد چرا نمی‌توان آن را با مهره‌ی عادی جایگزین کرد، حتی وقتی رزوه می‌خورد.
جهت نصب مهره
مهره‌های این رده دو طرف یکسان ندارند. یک طرف سطح نشیمن پرداخت‌شده دارد و طرف دیگر پخ‌خورده است؛ علامت کلاس و علامت سازنده هم معمولاً روی یکی از دو وجه حک می‌شود.
- سطح نشیمن باید رو به واشر باشد — این سطح برای تماس یکنواخت با واشر سخت پرداخت شده است.
- علامت‌ها باید پس از نصب خوانا بمانند. بازرس باید بتواند بدون بازکردن اتصال، کلاس مهره را ببیند. مهره‌ای که علامتش رو به قطعه نصب شده، عملاً غیرقابل بازرسی است.
سوالات متداول
مهره DIN 6915 در چه کلاسی تولید می‌شود؟
فقط کلاس ۱۰. این مهره برای پیچ‌های پرمقاومت HV طراحی شده و کلاس پایین‌تر در آن معنا ندارد.
چرا مهره گالوانیزه سفت روی پیچ می‌رود؟
یا پس از گالوانیزه اضافه‌تراشی نشده، یا روانکار کارخانه‌ای آن شسته شده است. روانکار نباید پاک شود.
آیا DIN 6915 با EN 14399-4 یکی است؟
در همه‌ی سایزها جز M24 بله. ارتفاع مهره M24 در DIN 6915 برابر ۱۹ و در EN 14399-4 برابر ۲۰ میلی‌متر است.
این مهره با کدام پیچ استفاده می‌شود؟
با پیچ DIN 6914 و واشر DIN 6916. این سه یک ست HV را تشکیل می‌دهند و نباید جدا انتخاب شوند.
می‌توان به‌جای آن از مهره DIN 934 استفاده کرد؟
خیر. مهره معمولی آچارخور کوچک‌تر و سطح تکیه‌گاه کمتری دارد و برای پیش‌تنیدگی اتصالات ساختاری مناسب نیست.
محدوده سایز DIN 6915 چقدر است؟
از M12 تا M36.
چرا پیچ، مهره و واشر باید از یک منبع باشند؟
چون آنچه تضمین می‌شود رابطه‌ی گشتاور و کشش برای همان مجموعه با همان پوشش و روانکار است. ترکیب دو منبع این رابطه را غیرقابل‌پیش‌بینی می‌کند.
چرا ارتفاع و کلاس مهره‌ی ساختاری بالاتر است؟
تا در اضافه‌بار، بدنه‌ی پیچ پاره شود نه رزوه‌ی مهره. پارگی پیچ آشکار است، ولی رزوه‌ی بریده‌شده می‌تواند پنهان بماند.
واشر DIN 6916 اختیاری است؟
خیر، جزئی از سیستم است. واشر نرم زیر پیش‌بار این رده فرو می‌رود و پیش‌بار افت می‌کند.
جمع‌بندی
مهره DIN 6915 جزئی از یک ست است، نه یک قطعه‌ی مستقل. آن را همراه پیچ DIN 6914 و واشر DIN 6916 سفارش دهید، کلاس ۱۰ را تأیید کنید، و اگر سایز M24 در کار است حتماً مشخص کنید DIN 6915 می‌خواهید یا EN 14399-4.
برای استعلام ست کامل اتصال ساختاری HV با کارشناسان تی‌تی‌بولت تماس بگیرید.
