پیچ DIN 604 سر خزینه‌ای تخت با خار (زبانه) زیر سر دارد. مثل پیچ کله‌قارچی از چرخیدن جلوگیری می‌کند، اما با مکانیزم متفاوتی — و سرش کاملاً داخل قطعه فرو می‌رود تا سطح صاف بماند.

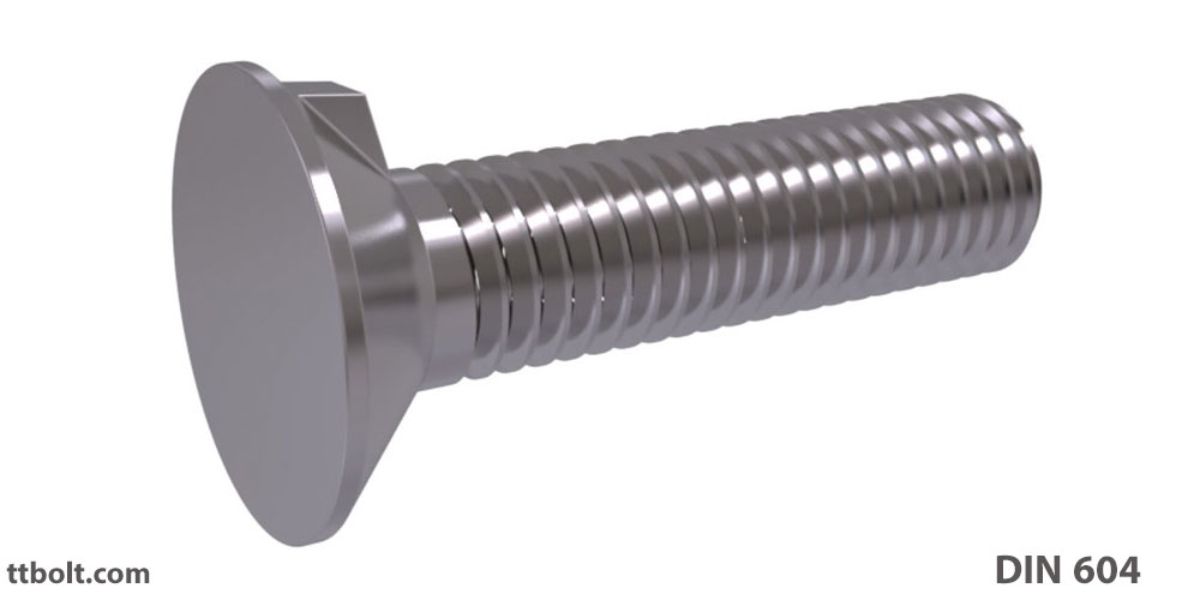

پیچ کونیک خار دار سر تخت DIN 604 یک پیچ استاندارد آلمانی است که با این استاندارد شناخته می‌شود. این پیچ در سایز‌ها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد دارد. این پیچ از آهن معمولی گرید 3.6 و 4.6 می‌شود و به بازار مصرف ارسال می‌گردد. این پیچ به پیچ کونیک هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکانپذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M6 تا سایز M24 تولید می‌شود. تولید ابعاد خاص هم منطبق با این استاندار امکانپذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی‌گیرد و باید استعلام لازم از سازمان استاندارد آلمان اخذ شود.
موارد فنی و مهم در خرید پیچ کونیک
DIN 604 در حال حاضر با استاندارد DIN 604 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 604 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ CSN 021324; PN 82408; UNI 6105; است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های آهنی و کربن استیل گرید‌های 3.6 و 4.6 تولید می‌شود و به دست مصرف کننده می رسد. این پیچ با پوشش گالوانیزه گرم و سرد و داکرومات به دست مصرف کننده می رسد.
.DIN 604 - Flat countersunk nib bolts with hexagon nut
دنده پیچ
این پیچ یک پیچ دنده ریز و میلیمتری است. به این ترتیب نیروی بیشتری می‌توان هنگام بستن به آن وارد کرد. گام دنده میلیمتری و از 1 تا 1.5 میلیمتر است. زاویه دنده V شکل است.
روش تولید پیچ کونیک خار دار سر تخت DIN 604
این پیچ هم به روش گرم و هم به روش سرد تولید می‌شود. بنا به نیاز مشتری و توان ماشین آلات و محل مصرف پیچ تولید می‌شود. پیچ کونیک خار دار سر تخت DIN 604 در سایزهای کوچک به روش فورج سرد تولید می‌شود و در سایزهای بزرگتر چون ماشین آلات دچار فرسودگی می‌شوند از روش فورج گرم تولید انجام می‌گیرد. شما فرض کنید پیچ در سایز بزرگ چه نیروی عظیمی می خواهد تا گل آن شکل بگیرد اما با گداخته کردن قسمت بالای پیچ می‌توان به راحتی آن را شکل داد. در پروسه تولید اگر برنامه ریزی تولید روی تعداد کم باشد پروسه تولید به صورت دستی خواهد بود ولی اگر بر اساس تولید انبوه باشد روش‌های نیمه دستی و حتی تمام اتوماتیک در برنامه کاری قرار خواهد گرفت.
موارد مصرفی پیچ کونیک
این پیچ یک پیچ با استاندارد متریک است که در مکانهایی استفاده می‌شود که بعد از بسته شدن پیچ روی کار با سطح آن یکی شود و لبه پیچ بیرون نزند. در بسیاری از سازه‌ها مورد استفاده است. شما می‌توانید برای بدست آوردن یک سطح صاف این پیچ‌ها را استفاده کنید. مثلا فرض کنید این پیچ را برای ایجاد یک سطح صاف فلزی بسته شده روی یک شاسی استفاده می کنید ملاحظه می کنید که بعد از بسته شدن پیچ‌ها سطح صاف بدست می‌آید.
مهره و واشر متناسب با پیچ کونیک خار دار سر تخت DIN 604
این پیچ با پیچ استاندارد DIN 555 و واشر‌های عمومی مثل DIN 6916 مصرف می‌شود. توجه داریم که این نوع پیچ به هیچ وجه از رزوه داخل ساختمان فلزی استفاده نمی‌کند چرا که این پیچ آچارخور ندارد و همچنین خار روی پیچ این امکان را فراهم نمی‌کند که روی ساختمان فلزی بسته شود.

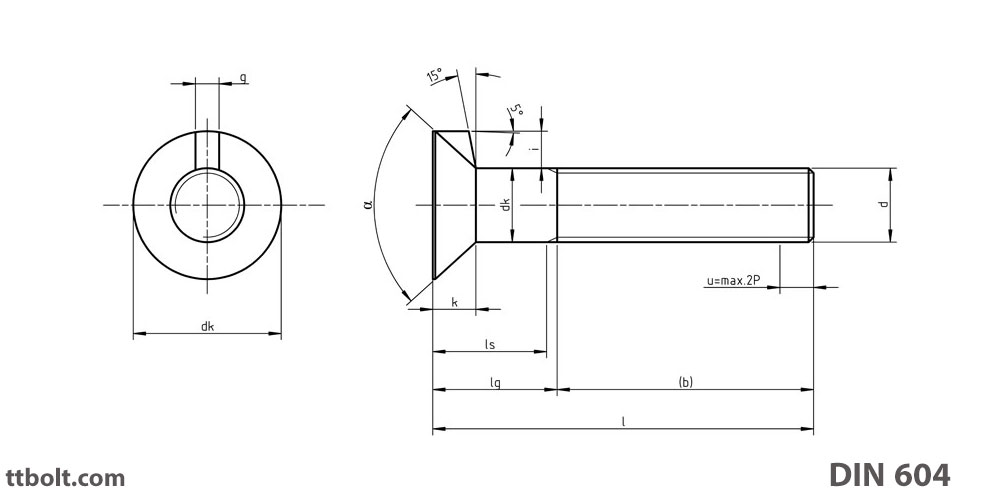

ابعاد مهندسی پیچ DIN 604
از جمله اطلاعات فنی مناسب برای خریداران اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.
| Thread d | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | |||||||||
| b | l?125mm | 18 | 22 | 26 | 30 | 38 | 46 | 54 | ||||||||
| 125<l?200mm | 24 | 28 | 32 | 36 | 44 | 52 | 60 | |||||||||
| l>200mm | 41 | 45 | 49 | 57 | 65 | 73 | ||||||||||
| dk | max. | 12,55 | 16,55 | 19,65 | 24,65 | 32,8 | 32,8 | 38,8 | ||||||||
| min. | 11,45 | 15,45 | 18,35 | 23,35 | 31,2 | 31,2 | 37,2 | |||||||||
| ds | max. | 6 | 8 | 10 | 12 | 16 | 20 | 24 | ||||||||
| min. | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 | 23,16 | |||||||||
| g | max. | 2,5 | 3 | 3,2 | 3,6 | 4.2 | 5,4 | 6,6 | ||||||||
| min. | 2,1 | 2,6 | 2,72 | 3,12 | 3,72 | 4.92 | 6,02 | |||||||||
| i | min. | 2,8 | 3,5 | 4,2 | 5,7 | 7,5 | 5,7 | 6,7 | ||||||||
| k | 4 | 5 | 5.5 | 7 | 9 | 11,5 | 13 | |||||||||
| ? | min. | 90° | 60° | |||||||||||||
| max. | 95° | 65° | ||||||||||||||
| l | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ||
| nominal | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. |
| 20 | 18,95 | 21,05 | - | 9 | - | 11,5 | - | 13 | - | |||||||
| 25 | 23,95 | 26,05 | - | 9 | - | 11,5 | - | 13 | - | 16 | ||||||
| 30 | 28,95 | 31,05 | - | 9 | - | 11,5 | - | 13 | — | 16 | - | 19 | ||||
| 35 | 33,75 | 36,25 | 12 | 17 | - | 11,5 | - | 13 | - | 16 | — | 19 | ||||
| 40 | 38,75 | 41,25 | 17 | 22 | 11,75 | 18 | - | 13 | - | 16 | - | 19 | ||||
| 45 | 43,75 | 46,25 | 22 | 27 | 16,75 | 23 | 11,5 | 19 | - | 16 | - | 19 | ||||
| 50 | 48,75 | 51,25 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | 11,25 | 20 | - | 19 | - | 24 | ||
| 55 | 53,5 | 56,5 | 32 | 37 | 26,75 | 33 | 21,5 | 29 | 16,25 | 25 | - | 19 | - | 24 | ||
| 60 | 58,5 | 61,5 | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,25 | 30 | - | 19 | - | 24 | - | 28 |
| 65 | 63,5 | 66,5 | 42 | 47 | 36,75 | 43 | 31,5 | 39 | 26,25 | 35 | 17 | 27 | - | 24 | - | 28 |
| 70 | 68,5 | 71,5 | 47 | 52 | 41,75 | 48 | 36,5 | 44 | 31,25 | 40 | 22 | 32 | - | 24 | - | 28 |
| 80 | 78,5 | 81,5 | 57 | 62 | 51,75 | 58 | 46,5 | 54 | 41,25 | 50 | 32 | 42 | 21,5 | 34 | - | 28 |
| 90 | 88,25 | 91,75 | 67 | 72 | 61,75 | 68 | 56,5 | 64 | 51,25 | 60 | 42 | 52 | 31,5 | 44 | 21 | 36 |
| 100 | 98,25 | 101,75 | 77 | 82 | 71,75 | 78 | 66,5 | 74 | 61,25 | 70 | 52 | 62 | 41,5 | 54 | 31 | 46 |
| 110 | 108,25 | 111,75 | 81,75 | 88 | 76,5 | 84 | 71,25 | 80 | 62 | 72 | 51,5 | 64 | 41 | 56 | ||
| 120 | 118,25 | 121,75 | 91,75 | 98 | 86,5 | 94 | 81,25 | 90 | 72 | 82 | 61,5 | 74 | 51 | 66 | ||
| 130 | 128 | 132 | 95,75 | 102 | 90,5 | 98 | 85,25 | 94 | 76 | 86 | 65,5 | 78 | 55 | 70 | ||
| 140 | 138 | 142 | 105,75 | 112 | 100,5 | 108 | 95,25 | 104 | 86 | 96 | 75,5 | 88 | 65 | 80 | ||
| 150 | 148 | 152 | 115,75 | 122 | 110,5 | 118 | 105,25 | 114 | 96 | 106 | 85,5 | 98 | 75 | 90 | ||
| 160 | 156 | 164 | 120,5 | 128 | 115,25 | 124 | 106 | 116 | 95,5 | 108 | 85 | 100 | ||||
جدول وزنی DIN 604
جدول وزنی این پیچ را به کیلو گرم در هر 1000 عدد برای شما آماده کرده‌ایم.
| tdread d | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 |
|---|---|---|---|---|---|---|---|
| lenght | weight kg/1000pcs | ||||||
| 20 | 4,90 | 9,5 | 14,9 | ||||
| 25 | 5,90 | 11,1 | 17,4 | 27,7 | |||
| 30 | 7,00 | 12,7 | 19,9 | 31,4 | 61,8 | ||
| 35 | 8,10 | 14,7 | 22,4 | 35,1 | 69,2 | ||
| 40 | 9,20 | 16,7 | 25,5 | 38,8 | 76,2 | ||
| 45 | 10,3 | 18,7 | 28,6 | 43,2 | 83,2 | ||
| 50 | 11,4 | 20,7 | 31,7 | 47,6 | 90,2 | 128 | |
| 55 | 12,5 | 22,7 | 34,8 | 52,0 | 97,2 | 139 | |
| 60 | 13,6 | 24,7 | 37,9 | 56,4 | 105 | 150 | 225 |
| 65 | 14,7 | 26,7 | 41,0 | 60,8 | 113 | 161 | 241 |
| 70 | 15,8 | 28,7 | 44,1 | 65,2 | 121 | 173 | 257 |
| 80 | 17,9 | 32,7 | 50,3 | 73,8 | 137 | 197 | 291 |
| 90 | 20,1 | 36,7 | 56,5 | 84,1 | 153 | 221 | 327 |
| 100 | 22,3 | 40,7 | 62,7 | 93,1 | 169 | 245 | 363 |
| 110 | 44,7 | 68,9 | 102 | 185 | 269 | 399 | |
| 120 | 48,7 | 75,1 | 111 | 201 | 293 | 435 | |
| 130 | 52,7 | 81,3 | 120 | 217 | 318 | 471 | |
| 140 | 56,7 | 87,5 | 129 | 233 | 340 | 507 | |
| 150 | 60,7 | 94,0 | 138 | 249 | 364 | 543 | |
| 160 | 100 | 147 | 265 | 388 | 579 | ||
سخن پایانی
پیچ کونیک خار دار سر تخت DIN 604 یک استاندارد کم مصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
دانلود اطلاعات پیچ DIN 604
شما می‌توانید از طریق این لینک اطلاعات فنی پیچ کونیک خار دار سر تخت DIN 604 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.
جدول ابعاد پیچ DIN 604
| رزوه d | گام P | قطر سر dk | ارتفاع سر k |
|---|---|---|---|
| M6 | 1 | 12.55 | 4 |
| M8 | 1.25 | 16.55 | 5 |
| M10 | 1.5 | 19.65 | 5.5 |
| M12 | 1.75 | 24.65 | 7 |
| M16 | 2 | 32.8 | 9 |
| M20 | 2.5 | 32.8 | 11.5 |
| M24 | 3 | 38.8 | 13 |
خار در برابر گردن چهارگوش
هر دو مکانیزم یک هدف دارند — جلوگیری از چرخش پیچ — اما فرق عملی دارند:
| خار (DIN 604) | گردن چهارگوش (DIN 603) | |
|---|---|---|
| نوع سر | خزینه‌ای، سطح صاف می‌ماند | گنبدی، بیرون می‌ماند |
| سوراخ لازم | گرد با خزینه، به‌علاوه جای خار | چهارگوش یا چوب |
| مقاومت چرخشی | از یک زبانه | از چهار وجه |
| کاربرد شاخص | جایی که سطح باید صاف بماند | چوب و نرده و مبلمان |
انتخاب معمولاً با همین سؤال تعیین می‌شود: آیا سطح باید صاف بماند؟ اگر بله، DIN 604؛ اگر نه و مقاومت چرخشی بیشتری می‌خواهید، DIN 603.
پیچ خزینه‌ای: سر زیر سطح
ویژگی مشترک این خانواده، سرِ مخروطی است که داخل سوراخ خزینه‌شده فرو می‌رود تا سطح قطعه صاف بماند. این ویژگی جایی لازم است که چیزی قرار است روی سطح بلغزد، یا ظاهر کار اهمیت دارد، یا سر برجسته مزاحم است.
سه نکته‌ی اجرایی که کیفیت کار را تعیین می‌کند:
- زاویه خزینه باید با سر پیچ بخواند. اگر زاویه سوراخ با زاویه سر یکی نباشد، تماس فقط روی یک لبه اتفاق می‌افتد و فشار متمرکز می‌شود.
- عمق خزینه دقیق باشد. کم‌عمق یعنی سر بیرون می‌ماند؛ عمیق یعنی سر فرو می‌رود و لبه‌ی سوراخ تحت فشار می‌شکند.
- در ورق نازک خزینه ممکن نیست. اگر ضخامت ورق از ارتفاع سر کمتر باشد، خزینه‌کردن سوراخ را گشاد می‌کند.
گردن چهارگوش: بستن از یک طرف
ویژگی مشترک این خانواده از پیچ‌ها، بخش چهارگوش زیر سر است. کارش ساده و مؤثر است: وقتی پیچ در سوراخ چهارگوش یا در چوب نشانده می‌شود، این بخش مانع چرخیدن پیچ می‌شود.
نتیجه‌ی عملی‌اش این است که برای سفت‌کردن فقط به یک آچار نیاز دارید — مهره را می‌چرخانید و پیچ خودش ثابت می‌ماند. در جاهایی که به پشت اتصال دسترسی ندارید، این تفاوت تعیین‌کننده است.
- در فلز: سوراخ باید چهارگوش باشد، یا گردن در سوراخ گرد نشانده شود.
- در چوب: گردن چهارگوش با ضربه در چوب فرو می‌رود و درگیر می‌شود.
- اندازه گردن: اگر سوراخ بزرگتر از گردن باشد، پیچ می‌چرخد و مزیت از بین می‌رود.
سوالات متداول
خار در DIN 604 چه کاری می‌کند؟
مانع چرخیدن پیچ می‌شود تا بتوان از یک طرف سفت کرد.
تفاوت DIN 604 و DIN 603 چیست؟
DIN 604 سر خزینه‌ای دارد و سطح را صاف نگه می‌دارد؛ DIN 603 سر گنبدی و گردن چهارگوش دارد.
سوراخ برای DIN 604 چطور باید باشد؟
گرد با خزینه، به‌علاوه محلی که خار در آن بنشیند.
محدوده سایز چقدر است؟
از M6 تا M24.
آیا برای اتصالات برشی مناسب است؟
سر خزینه‌ای برای بار محوری طراحی شده؛ در بار جانبی زیاد گزینه مناسبی نیست.
