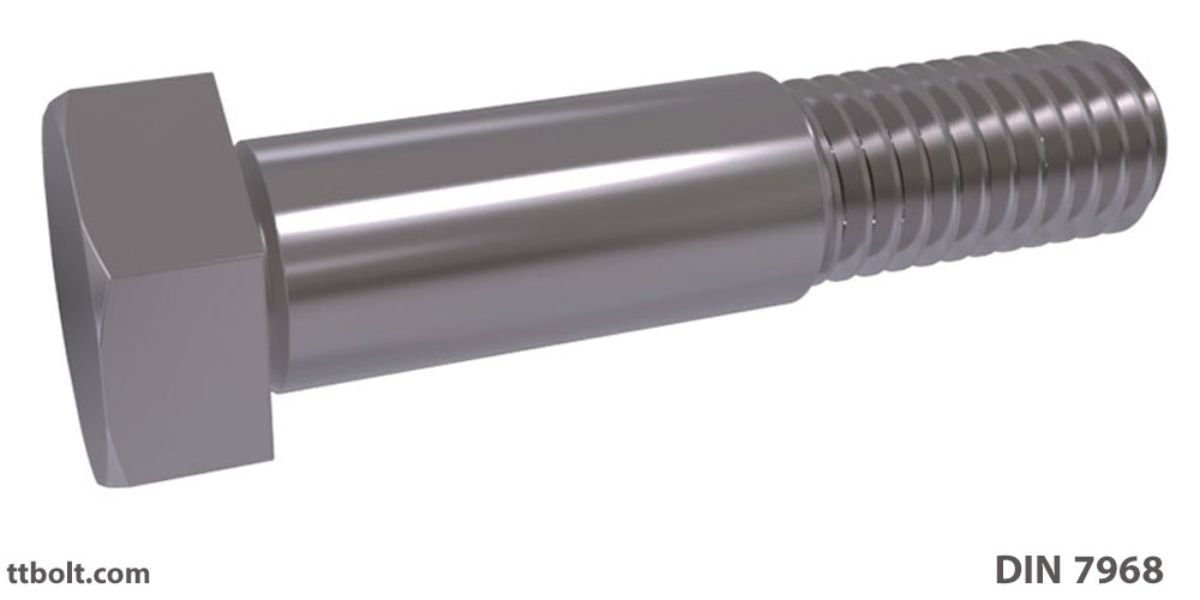

DIN 7968 پیچ فیت بولت همراه مهره شش‌گوش برای سازه‌های فولادی است. مثل هر فیت بولت، ساق آن با رواداری دقیق ساخته می‌شود تا در سوراخ برقوشده بدون بازی بنشیند.
DIN 7968 - Hexagon fit bolts with hexagon nut for steel structures
پیچ شش گوش فیت بولت DIN 7968 یک پیچ استاندارد آلمانی است که با این استاندارد شناخته می‌شود. این پیچ در سایز‌ها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد فراوان دارد. این پیچ از آهن معمولی گرید 5.6 تا 8.8 و آلیاژهای مونل و اینکونل و تیتانیوم ساخته می‌شود و به بازار مصرف ارسال می‌گردد. این پیچ به پیچ فیت بولت هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکانپذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M8 تا سایز M24 تولید می‌شود. تولید ابعاد خاص هم منطبق با این استاندار امکانپذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی‌گیرد و باید استعلام لازم از سازمان استاندارد آلمان اخذ شود.
موارد فنی و مهم در خرید پیچ شش گوش فیت بولت
DIN 7968 در حال حاضر با استاندارد DIN 7968 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 7968 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ EN 14399 است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های آهنی و کربن استیل گرید‌های 8.8,5.6 و استنلس استیل A2, A4 و در موارد خاص و کم مصرف از آلیاژهای مونل و اینکونل و تیتانیوم گرید 4 و 5 و 7 تولید می‌شود و به دست مصرف کننده می رسد. این پیچ یک پیچ با استحکام برشی متوسط در گرید 8.8 دارد که پرمصرفترین نوع است.
.DIN 7968 - Hexagon fit bolts with hexagon nut for steel structures
دنده پیچ
این پیچ یک پیچ دنده ریز و میلیمتری است. به این ترتیب نیروی بیشتری می‌توان هنگام بستن به آن وارد کرد. گام دنده میلیمتری و از 1 تا 1.5 میلیمتر است. زاویه دنده V شکل است.
روش تولید پیچ شش گوش فیت بولت DIN 7968
این پیچ هم به روش سرد و هم به روش سرد تولید می‌شود. بنا به نیاز مشتری و توان ماشین آلات و محل مصرف پیچ تولید می‌شود. پیچ شش گوش نیم دنده DIN 7968 در سایزهای کوچک به روش فورج سرد تولید می‌شود و در سایزهای بزرگتر چون ماشین آلات دچار فرسودگی می‌شوند از روش فورج گرم تولید انجام می‌گیرد. شما فرض کنید پیچ در سایز بزرگ چه نیروی عظیمی می خواهد تا گل آن شکل بگیرد اما با گداخته کردن قسمت بالای پیچ می‌توان به راحتی آن را شکل داد. در پروسه تولید اگر برنامه ریزی تولید روی تعداد کم باشد پروسه تولید به صورت دستی خواهد بود ولی اگر بر اساس تولید انبوه باشد روش‌های نیمه دستی و حتی تمام اتوماتیک در برنامه کاری قرار خواهد گرفت.
موارد مصرفی پیچ شش گوش فیت بولت
این پیچ در بسیاری از صنایع مورد استفاده قرار می‌گیرد. در خودرو‌سازی و ماشین‌سازی و ابزارهای حساس در صنایع سبک و سنگین رد پای این پیچ دیده می‌شود. البته باید در نظر داشته باشیم که این یک استاندارد متریک است و عموما با قطعات استاندارد متریک مورد استفاده قرار می‌گیرد.
مهره و واشر متناسب با پیچ شش گوش فیت بولت DIN 7968
این پیچ با مهره و واشر عموما استفاده نمی‌شود این بولت در بدنه قطعه بسته می‌شود و باعث ایجاد شدن یک اتصال دقیق می‌شود. اما در استاندارد از مهره DIN 555 برای استفاده همراه با این پیچ یاد می‌شود.

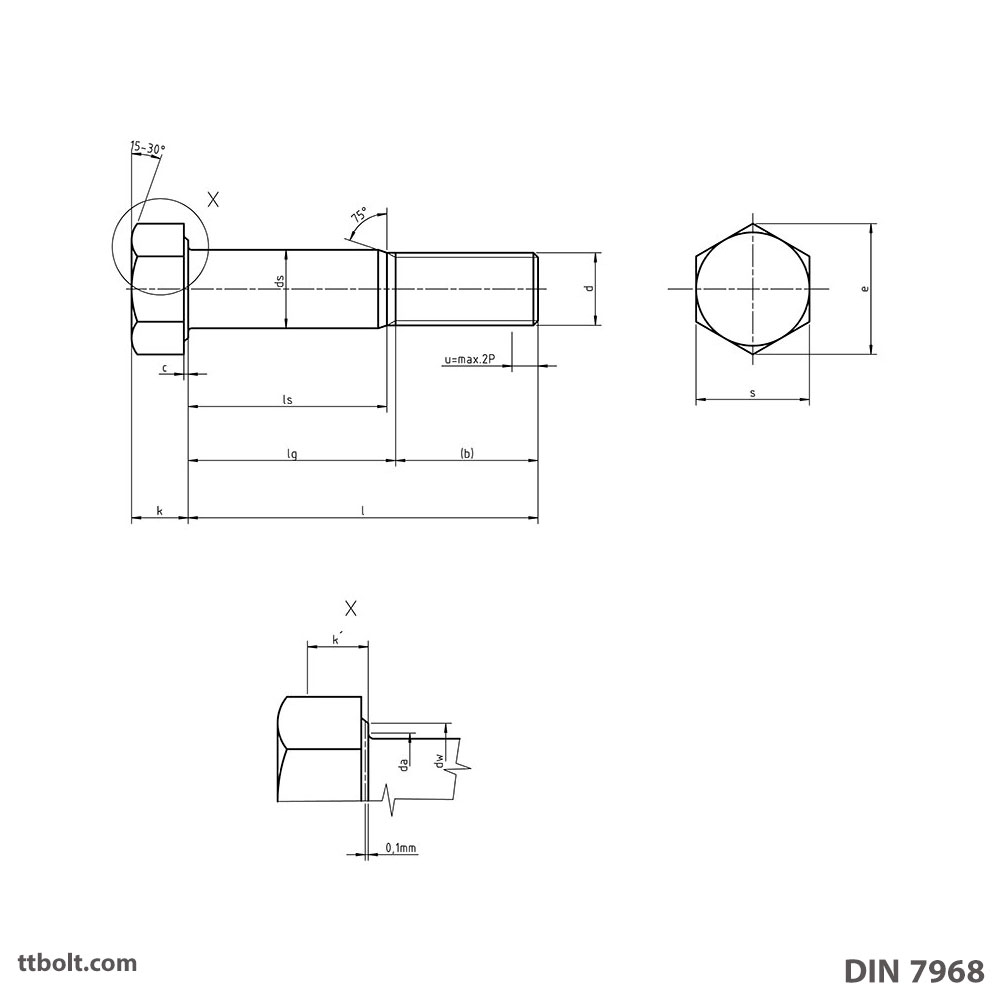

ابعاد مهندسی پیچ شش گوش فیت بولت DIN 7968
از جمله اطلاعات فنی مناسب برای خریداران اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.
| Thread size (d) | M12 | M16 | M20 | M22 | M24 | M27 | M30 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1,75 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | |||||||||
| b (auxility dimension) | 17,12 | 20,5 | 23,75 | 25,75 | 26,5 | 29,5 | 31,25 | |||||||||
| c | max. | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | ||||||||
| da | max. | 14,7 | 18,7 | 24,4 | 26,4 | 28,4 | 32,4 | 35,4 | ||||||||
| ds | h11 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | ||||||||
| dw | min. | 16,4 | 17,2 | 22 | 27,7 | 31,4 | 29,5 | 33,2 | 38 | 42,7 | ||||||
| e | min. | 19,85 | 20,88 | 26,17 | 32,95 | 37,29 | 35,03 | 39,55 | 45,2 | 50,85 | ||||||
| k | Nominal size | 8 | 10 | 13 | 14 | 15 | 17 | 19 | ||||||||
| min. | 7,55 | 9,25 | 12,1 | 13,1 | 14,1 | 16,1 | 17,95 | |||||||||
| max. | 8,45 | 10,75 | 13,9 | 14,9 | 15,9 | 17,9 | 20,05 | |||||||||
| k´ | min. | 5,28 | 6,47 | 8,47 | 9,17 | 9,87 | 11,27 | 12,56 | ||||||||
| r | min. | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | ||||||||
| s | max.=nominal size | 18 | 19 | 24 | 30 | 34 | 32 | 36 | 41 | 46 | ||||||
| min. | 17,57 | 18,48 | 23,16 | 29,16 | 33 | 31 | 35 | 40 | 45 | |||||||
| l | Lengths ls and lg | |||||||||||||||
| ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | |||
| nominal size | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. |
| 30 | 28,95 | 31,05 | 8,5 | 12,88 | ||||||||||||
| 35 | 33,75 | 36,25 | 13,5 | 17,88 | 9,5 | 14,5 | ||||||||||
| 40 | 38,75 | 41,25 | 18,5 | 22,88 | 14,5 | 19,5 | 10 | 16,25 | ||||||||
| 45 | 43,75 | 46,25 | 23,5 | 27,88 | 19,5 | 24,5 | 15 | 21,25 | 13 | 19,25 | ||||||
| 50 | 48,75 | 51,25 | 28,5 | 32,88 | 24,5 | 29,5 | 20 | 26,25 | 18 | 24,25 | 16 | 23,5 | ||||
| 55 | 53,5 | 56,5 | 33,5 | 37,88 | 29,5 | 34,5 | 25 | 31,25 | 23 | 29,25 | 21 | 28,5 | ||||
| 60 | 58,5 | 61,5 | 38,5 | 42,88 | 34,5 | 39,5 | 30 | 36,25 | 28 | 34,25 | 26 | 33,5 | 23 | 30,5 | ||
| 65 | 63,5 | 66,5 | 43,5 | 47,88 | 39,5 | 44,5 | 35 | 41,25 | 33 | 39,25 | 31 | 38,5 | 28 | 35,5 | ||
| 70 | 68,5 | 71,5 | 48,5 | 52,88 | 44,5 | 49,5 | 40 | 46,25 | 38 | 44,25 | 36 | 43,5 | 33 | 40,5 | 30 | 38,75 |
| 75 | 73,5 | 76,5 | 53,5 | 57,88 | 49,5 | 54,5 | 45 | 51,25 | 43 | 49,25 | 41 | 48,5 | 38 | 45,5 | 35 | 43,75 |
| 80 | 78,5 | 81,5 | 58,5 | 62,88 | 54,5 | 59,5 | 50 | 56,25 | 48 | 54,25 | 46 | 53,5 | 43 | 50,5 | 40 | 48,75 |
| 85 | 83,25 | 86,75 | 63,5 | 67,88 | 59,5 | 64,5 | 55 | 61,25 | 53 | 59,25 | 51 | 58,5 | 48 | 55,5 | 45 | 53,75 |
| 90 | 88,25 | 91,75 | 68,5 | 72,88 | 64,5 | 69,5 | 60 | 66,25 | 58 | 64,25 | 56 | 63,5 | 53 | 60,5 | 50 | 58,75 |
| 95 | 93,25 | 96,75 | 73,5 | 77,88 | 69,5 | 74,5 | 65 | 71,25 | 63 | 69,25 | 61 | 68,5 | 58 | 65,5 | 55 | 63,75 |
| 100 | 98,25 | 101,75 | 78,5 | 82,88 | 74,5 | 79,5 | 70 | 76,25 | 68 | 74,25 | 66 | 73,5 | 63 | 70,5 | 60 | 68,75 |
| 105 | 103,25 | 106,75 | 83,5 | 87,88 | 79,5 | 84,5 | 75 | 81,25 | 73 | 79,25 | 71 | 78,5 | 68 | 75,5 | 65 | 73,75 |
| 110 | 108,25 | 11,75 | 88,5 | 92,88 | 84,5 | 89,5 | 80 | 86,25 | 78 | 84,25 | 76 | 83,5 | 73 | 80,5 | 70 | 78,75 |
| 115 | 113,25 | 116,75 | 93,5 | 97,88 | 89,5 | 94,5 | 85 | 91,25 | 83 | 89,25 | 81 | 88,5 | 78 | 85,5 | 75 | 83,75 |
| 120 | 118,25 | 121,75 | 98,5 | 102,88 | 94,5 | 99,5 | 90 | 96,25 | 88 | 94,25 | 86 | 93,5 | 83 | 90,5 | 80 | 88,75 |
| 125 | 123 | 127 | 99,5 | 104,5 | 95 | 101,25 | 93 | 99,25 | 91 | 98,5 | 88 | 95,5 | 85 | 93,75 | ||
| 130 | 128 | 132 | 104,5 | 109,5 | 100 | 106,25 | 98 | 104,25 | 96 | 103,5 | 93 | 100,5 | 90 | 98,75 | ||
| 135 | 133 | 137 | 109,5 | 114,5 | 105 | 11,25 | 103 | 109,25 | 101 | 108,5 | 98 | 105,5 | 95 | 103,75 | ||
| 140 | 138 | 142 | 114,5 | 119,5 | 110 | 116,25 | 108 | 114,25 | 106 | 113,5 | 103 | 110,5 | 100 | 108,75 | ||
| 145 | 143 | 147 | 119,5 | 124,5 | 115 | 121,25 | 113 | 119,25 | 111 | 118,5 | 108 | 115,5 | 105 | 113,75 | ||
| 150 | 152 | 152 | 124,5 | 129,5 | 120 | 126,25 | 118 | 124,25 | 116 | 123,5 | 113 | 120,5 | 110 | 118,75 | ||
| 155 | 148 | 159 | 129,5 | 134,5 | 125 | 131,25 | 123 | 129,25 | 121 | 128,5 | 118 | 125,5 | 115 | 123,75 | ||
| 160 | 156 | 164 | 134,5 | 139,5 | 130 | 136,25 | 128 | 134,25 | 126 | 133,5 | 123 | 130,5 | 120 | 128,75 | ||
| 165 | 161 | 169 | 135 | 141,25 | 133 | 139,25 | 131 | 138,5 | 128 | 135,5 | 125 | 133,75 | ||||
| 170 | 166 | 174 | 140 | 146,25 | 138 | 144,25 | 136 | 143,5 | 133 | 140,5 | 130 | 138,75 | ||||
| 175 | 171 | 179 | 145 | 151,25 | 143 | 149,25 | 141 | 148,5 | 138 | 145,5 | 135 | 143,75 | ||||
| 180 | 176 | 184 | 150 | 156,25 | 148 | 154,25 | 146 | 153,5 | 143 | 150,5 | 140 | 148,75 | ||||
| 185 | 180,4 | 189,6 | 153 | 159,25 | 151 | 158,5 | 148 | 155,5 | 145 | 153,75 | ||||||
| 190 | 185,4 | 194,6 | 158 | 164,25 | 156 | 163,5 | 153 | 160,5 | 150 | 158,75 | ||||||
| 195 | 190,4 | 199,6 | 163 | 169,25 | 161 | 168,5 | 158 | 165,5 | 155 | 163,75 | ||||||
| 200 | 195,4 | 204,6 | 168 | 174,25 | 166 | 173,5 | 163 | 170,5 | 160 | 168,75 | ||||||
جدول وزنی
فعلا جدول وزنی را به علت زمانبر بودن قرارندادیم پی دی اف را بجای این دانلود نمایید.
سخن پایانی:
پیچ شش گوش نیم دنده DIN 7968 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
دانلود اطلاعات پیچ شش گوش فیت بولت DIN 7968
شما می‌توانید از طریق این لینک اطلاعات فنی پیچ شش گوش فیت بولت DIN 7968 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.
فیت بولت چیست و چه فرقی با پیچ معمولی دارد؟
در پیچ معمولی، سوراخ کمی از پیچ بزرگتر است. این لقی عمدی است: نصب را ممکن می‌کند و خطای جانمایی را جذب می‌کند. اما یک پیامد دارد — قطعات می‌توانند نسبت به هم جابه‌جا شوند تا وقتی پیچ به جداره برسد.
فیت بولت این لقی را حذف می‌کند. ساق پیچ با رواداری دقیق ساخته می‌شود و در سوراخ برقو شده جا می‌رود، تقریباً بدون بازی.
| پیچ معمولی | فیت بولت | |
|---|---|---|
| لقی سوراخ | دارد | تقریباً ندارد |
| آماده‌سازی سوراخ | مته | مته و سپس برقو |
| انتقال بار برشی | پس از لغزش اولیه | بلافاصله |
| موقعیت‌دهی | تقریبی | دقیق |
| هزینه نصب | کم | بیشتر |
کاربردش جایی است که لغزش مجاز نیست: اتصالاتی که باید موقعیت دقیق را حفظ کنند، یا اتصالات تحت بار رفت‌وبرگشتی که لغزش تکراری باعث سایش می‌شود.
چرا لغزش صفر مهم است؟
در اتصال معمولی، وقتی بار جانبی اعمال می‌شود قطعات ابتدا کمی می‌لغزند تا بدنه‌ی پیچ به جداره‌ی سوراخ برسد. این لغزش کوچک در بسیاری از کاربردها بی‌اهمیت است، اما در سه حالت مشکل‌ساز می‌شود:
- بار رفت‌وبرگشتی: لغزش در هر سیکل تکرار می‌شود و سوراخ را بیضی می‌کند.
- دقت هندسی: در ماشین‌آلات و سازه‌های دقیق، جابه‌جایی تجمعی قابل قبول نیست.
- سازه‌های مرتعش: لغزش تکراری باعث سایش و شل‌شدن می‌شود.
جایگزین دیگر برای حذف لغزش، اتصال پیش‌تنیده است که بار را با اصطکاک منتقل می‌کند. فیت بولت و اتصال پیش‌تنیده دو راه‌حل متفاوت برای یک مسئله‌اند.
نکات اجرایی
- سوراخ باید برقو شود. سوراخ مته‌ای تنها، رواداری لازم را نمی‌دهد. معمولاً قطعات با هم بسته و سپس سوراخ‌ها با هم برقو می‌شوند تا هم‌محوری تضمین شود.
- نصب با ضربه ملایم: پیچ با لقی صفر وارد سوراخ نمی‌شود؛ معمولاً با چکش لاستیکی جا زده می‌شود.
- ترتیب جداسازی: چون قطعات با هم برقو شده‌اند، جای هر پیچ مشخص است و نباید جابه‌جا شود.
- طول ساق: باید طوری باشد که بخش دقیق ساق کل ضخامت اتصال را بپوشاند و رزوه وارد ناحیه برش نشود.
- زنگ و رنگ: لایه‌ی اضافه روی ساق، جا رفتن پیچ را غیرممکن می‌کند.
سوالات متداول
DIN 7968 چه نوع پیچی است؟
فیت بولت شش‌گوش همراه مهره، برای سازه‌های فولادی.
تفاوتش با DIN 7999 چیست؟
DIN 7999 نسخه پرمقاومت است.
چرا لغزش اتصال مشکل‌ساز است؟
در بار رفت‌وبرگشتی سوراخ را بیضی می‌کند و در سازه‌های دقیق جابه‌جایی تجمعی ایجاد می‌کند.
جایگزین فیت بولت چیست؟
اتصال پیش‌تنیده که بار را با اصطکاک منتقل می‌کند.
