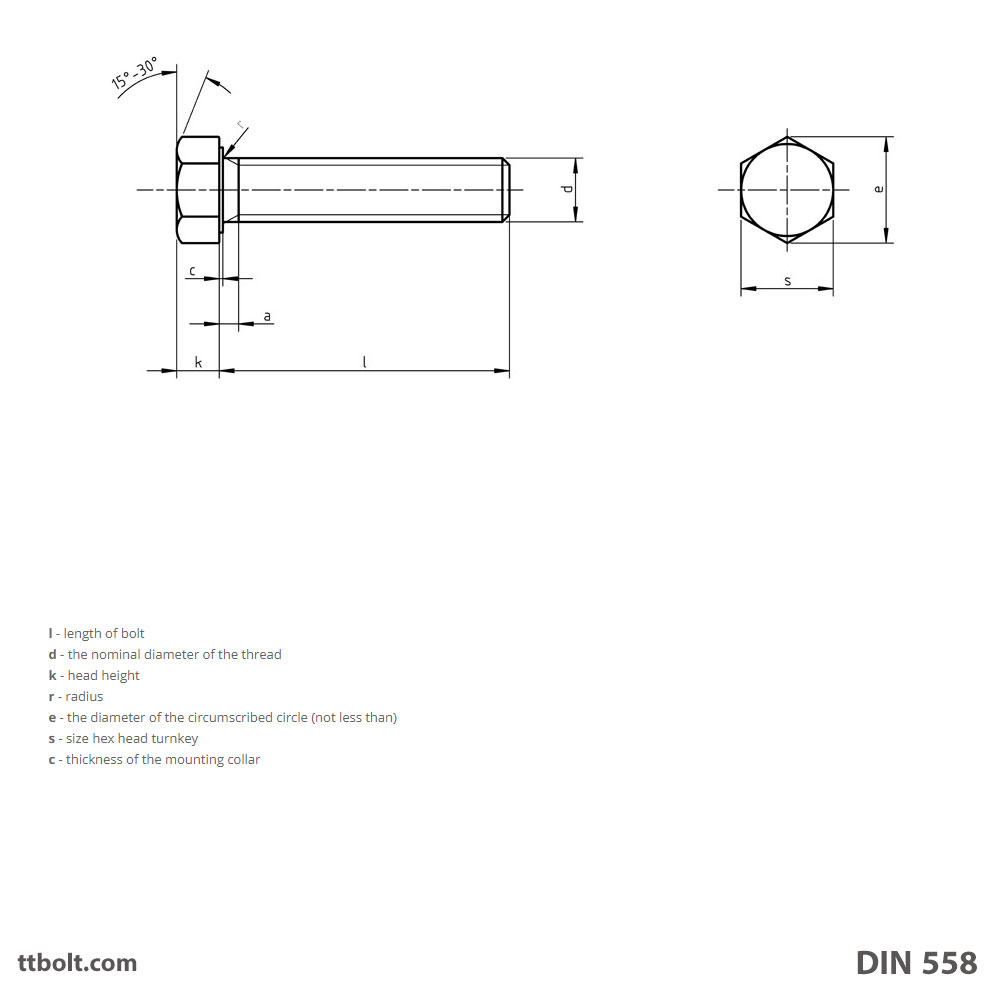

معرفی پیچ شش گوش تمام رزوه DIN 558

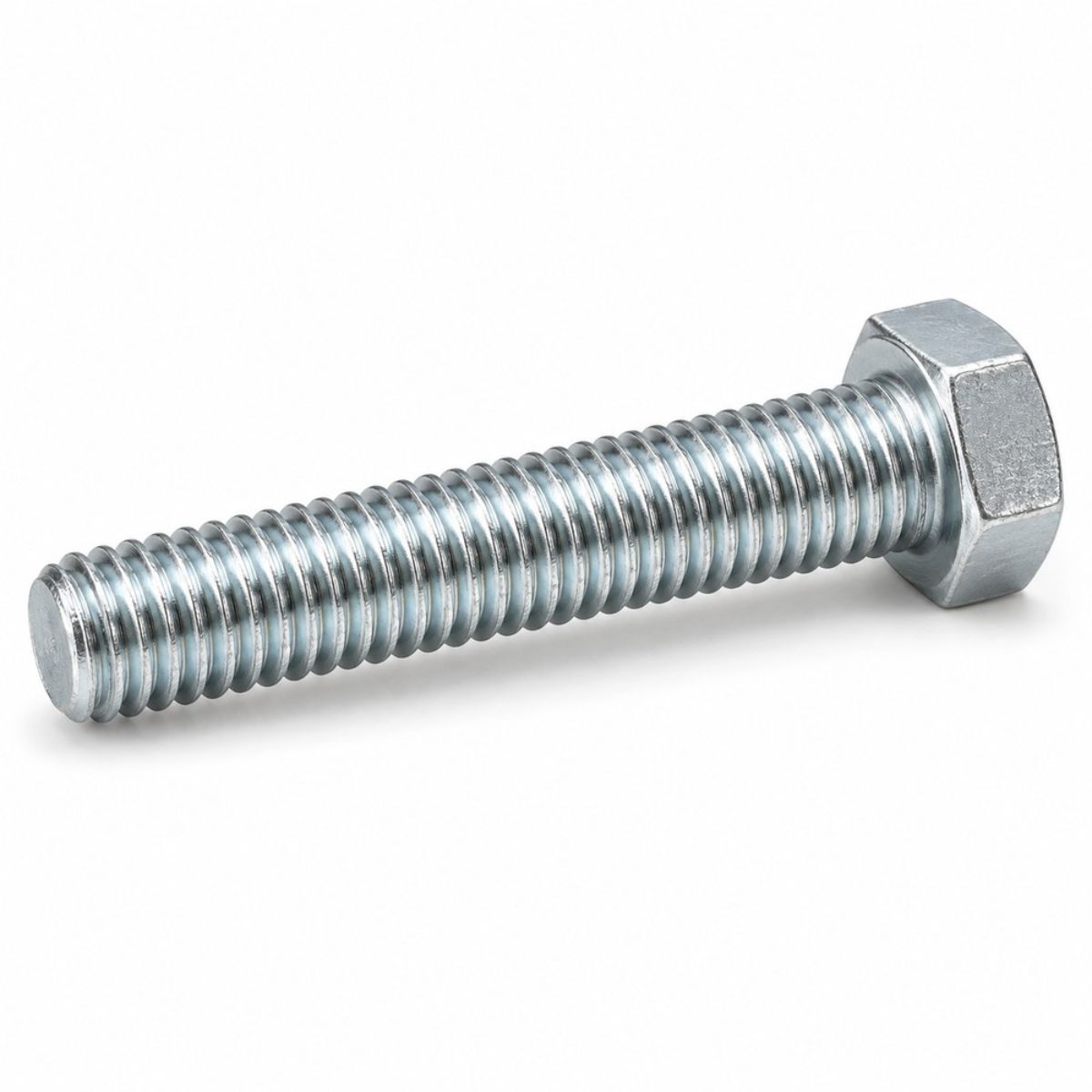

پیچ شش گوش تمام رزوه استاندارد DIN 558 استاندارد آلمانی برای پیچ‌های شش گوش تمام رزوه عمومی برای مصارف صنعتی است که در بسیاری از صنایع سبک و سنگین دیده می‌شود. دین 558 یک پیچ شش گوش تمام رزوه شده با گل کوچک است. این پیچ با استاندارد جدید DIN EN 24018 مطرح می‌شود.
استاندارد جاری پیچ شش گوش تمام رزوه DIN 558:
استاندارد به روز دین 558 استاندارد DIN EN 24018 است.
استانداردهای معادل پیچ شش گوش تمام رزوه DIN 558:
استانداردهای معادل دین 558 استانداردهای ISO 4018; CSN 021303; PN 82105; EU 24018 است.
کاربرد پیچ شش گوش تمام رزوه DIN 558:
این پیچ در ماشین‌سازی و صنعت خودروسازی است. این پیچ در گرید‌های 8.8 و 10.9 تولید می‌شود.
روش ساخت پیچ شش گوش تمام رزوه DIN 558:
دین 558 در سایزهای کوچک به روش فورج سرد شکل گل خود را بدست میاورد و به وسیله عملیات رولینگ روی پیچ رزوه‌گذاری می‌شود. و همچنین اگر نیاز به عملیات سختکاری باشد این کار انجام می‌شود. در سازهای بزرگتر ممکن است از فورج گرم برای شکل‌دهی گل پیچ استفاده گردد.
جدول وزنی و تولیدی طبق استاندارد دین 558:
| Nom. Dia. (d) | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | (M 18) | M 20 | M22 | M24 | M27 | M30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thread Pitch | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | |
| K | Nominal | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 |
| Min. | 3.85 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | 16.65 | 18.28 | |
| Max. | 4.15 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | 17.35 | 19.12 | |
| s | Max. | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 |
| Min. | 9.78 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | 40 | 45 | |
| L | WEIGHT IN KG/1000 PCS | ||||||||||||
| 10 | 4.08 | 9.10 | 16.20 | 23.30 | 38.00 | ||||||||
| 12 | 4.42 | 9.80 | 17.20 | 25.00 | 40.00 | 52.90 | |||||||
| 14 | 4.76 | 10.50 | 18.20 | 26.40 | 42.00 | 55.60 | |||||||
| 16 | 5.11 | 11.10 | 19.20 | 27.70 | 44.00 | 58.30 | 82.00 | 105.0 | |||||
| 18 | 5.45 | 11.70 | 20.20 | 29.10 | 46.00 | 60.90 | 84.90 | 110.0 | |||||
| 20 | 5.80 | 12.30 | 21.20 | 31.00 | 48.00 | 63.50 | 87.20 | 114.0 | |||||
| 22 | 6.15 | 12.90 | 22.20 | 33.00 | 50.00 | 66.20 | 92.20 | 119.0 | |||||
| 25 | 6.65 | 13.90 | 23.70 | 34.10 | 53.00 | 70.20 | 95.80 | 124.0 | 155.0 | 199.0 | 280.0 | ||
| 28 | 7.15 | 14.90 | 25.20 | 36.20 | 55.90 | 74.20 | 100.00 | 129.0 | 161.0 | 200.0 | 292.0 | ||
| 30 | 7.51 | 15.50 | 26.20 | 37.70 | 57.90 | 76.90 | 104.00 | 134.0 | 168.0 | 214.0 | 310.0 | ||
| 35 | 8.37 | 17.10 | 28.70 | 41.30 | 62.90 | 83.50 | 112.00 | 145.0 | 181.0 | 229.0 | 319.0 | 424.0 | |
| 40 | 9.23 | 18.70 | 31.20 | 44.90 | 67.90 | 90.20 | 120.00 | 155.0 | 193.0 | 244.0 | 338.0 | 448.0 | |
| 45 | 10.10 | 20.30 | 33.70 | 48.50 | 72.90 | 97.10 | 128.00 | 165.0 | 206.0 | 259.0 | 358.0 | 472.0 | |
| 50 | 11.00 | 21.80 | 36.20 | 52.00 | 77.90 | 103.00 | 136.00 | 176.0 | 219.0 | 274.0 | 377.0 | 496.0 | |
| 55 | 11.90 | 23.40 | 38.70 | 55.60 | 82.80 | 110.00 | 145.00 | 186.0 | 232.0 | 289.0 | 397.0 | 519.0 | |
| 60 | 12.70 | 25.00 | 41.30 | 58.20 | 87.80 | 117.00 | 153.00 | 196.0 | 244.0 | 304.0 | 416.0 | 543.0 | |
| 65 | 13.60 | 26.60 | 43.80 | 62.80 | 92.80 | 123.00 | 161.00 | 207.0 | 257.0 | 319.0 | 435.0 | 566.0 | |
| 70 | 14.40 | 28.20 | 46.30 | 66.40 | 97.90 | 130.00 | 169.00 | 217.0 | 269.0 | 334.0 | 454.0 | 590.0 | |
| 75 | 15.30 | 29.80 | 48.80 | 70.00 | 102.00 | 137.00 | 177.00 | 227.0 | 282.0 | 348.0 | 473.0 | 614.0 | |
| 80 | 16.20 | 31.40 | 51.30 | 73.60 | 107.00 | 144.00 | 186.00 | 238.0 | 295.0 | 363.0 | 492.0 | 637.0 | |
| 85 | 33.00 | 53.80 | 77.20 | 112.00 | 150.00 | 194.00 | 247.0 | 308.0 | 378.0 | 512.0 | 661.0 | ||
| 90 | 34.60 | 56.30 | 80.80 | 117.00 | 157.00 | 202.00 | 258.0 | 321.0 | 393.0 | 531.0 | 685.0 | ||
| 95 | 35.20 | 59.80 | 84.40 | 122.00 | 164.00 | 210.00 | 268.0 | 333.0 | 408.0 | 550.0 | 708.0 | ||
| 100 | 37.70 | 61.30 | 88.00 | 127.00 | 170.00 | 218.00 | 279.0 | 346.0 | 423.0 | 569.0 | 732.0 | ||
| 110 | 40.90 | 66.40 | 95.20 | 137.00 | 184.00 | 235.00 | 300.0 | 371.0 | 453.0 | 608.0 | 779.0 | ||
| 120 | 71.40 | 102.00 | 147.00 | 197.00 | 251.00 | 320.0 | 397.0 | 483.0 | 647.0 | 827.0 | |||
| 130 | 76.40 | 109.00 | 157.00 | 210.00 | 268.00 | 340.0 | 421.0 | 513.0 | 685.0 | 874.0 | |||
| 140 | 81.40 | 116.00 | 167.00 | 224.00 | 284.00 | 361.0 | 448.0 | 543.0 | 724.0 | 921.0 | |||
| 150 | 86.40 | 123.00 | 177.00 | 237.00 | 300.00 | 381.0 | 473.0 | 572.0 | 762.0 | 969.0 | |||
| 160 | 316.00 | 402.0 | 498.0 | 602.0 | 801.0 | 1010.0 | |||||||
| 170 | 332.00 | 422.0 | 523.0 | 632.0 | 839.0 | 1060.0 | |||||||
| 180 | 348.00 | 442.0 | 548.0 | 662.0 | 875.0 | 1110.0 | |||||||
| 190 | 364.00 | 462.0 | 573.0 | 692.0 | 911.0 | 1160.0 | |||||||
| 200 | 380.00 | 484.0 | 598.0 | 722.0 | 947.0 | 1210.0 | |||||||
| D | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| K | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
| C max. | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| A max. | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 | 7,5 | 7,5 | 7,5 | 9 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 28 | |
| e | DIN 558 | 8,63 | 10,89 | 14,2 | 18,72 | 20,88 | 23,91 | 26,17 | 29,56 | 32,95 | 38,42 | 39,55 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 |
| ISO 4018 | 17,59 | 19,85 | 22,78 | 37,29 | |||||||||||||||
| S | DIN 558 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4018 | 16 | 18 | 21 | 34 | |||||||||||||||
| L | min. | 10 | 12 | 10 | 16 | 16 | 20 | 25 | 35 | 30 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 110 | 120 |
| max. | 60 | 80 | 100 | 100 | 120 | 100 | 160 | 180 | 200 | 220 | 240 | 280 | 300 | 360 | 420 | 480 | 500 | 500 | |
تی تی بولت توانایی تولید پیچ شش گوش تمام رزوه DIN 558 را به روش استاندارد دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید.
DIN 558 در خانواده پیچ‌های شش‌گوش
DIN 558 پیچ شش‌گوش تمام رزوه با درجه محصول C است. این «درجه محصول» تفاوت اصلی‌اش با DIN 933 است و معنایش رواداری ابعادی بازتر است.
| درجه | رواداری | استاندارد نمونه | کاربرد |
|---|---|---|---|
| A و B | دقیق‌تر | DIN 933، DIN 931 | اتصالات عمومی و دقیق |
| C | بازتر | DIN 558، DIN 601 | سازه‌های سنگین، جایی که دقت ابعادی حیاتی نیست |
پیچ درجه C ارزان‌تر تولید می‌شود و در کاربردهایی که سطح تکیه‌گاه دقیق یا هم‌محوری ظریف لازم نیست، انتخاب اقتصادی‌تری است. در عوض نباید در اتصالاتی استفاده شود که به دقت ابعادی وابسته‌اند.
DIN 558 یا DIN 601؟
این دو زوج هم هستند، دقیقاً مثل زوج DIN 933 و DIN 931:
- DIN 558 — تمام رزوه، درجه C
- DIN 601 — نیم رزوه با ساق، درجه C
قاعده‌ی انتخاب همان قاعده‌ی همیشگی است: اگر بار برشی در کار است یا موقعیت‌دهی مهم است، نسخه‌ی ساق‌دار؛ اگر انعطاف در ضخامت اتصال مهم‌تر است، تمام رزوه.
DIN 558 در برابر DIN 933: تفاوت در کلاس دقت
هر دو استاندارد پیچ شش‌گوش تمام‌رزوه را تعریف می‌کنند و در نگاه اول یکی به نظر می‌رسند. تفاوتشان در کلاس دقت ساخت است:
- DIN 558 در کلاس دقت C تعریف شده — رواداری بازتر، سطح خشن‌تر، و در عوض تولید ارزان‌تر.
- DIN 933 در کلاس‌های دقیق‌تر (A و B) — رواداری تنگ‌تر و سطح نشیمن بهتر.
کلاس دقت چند چیز را هم‌زمان تعیین می‌کند: رواداری ابعاد سر، تختی و عمود بودن سطح نشیمن، و کیفیت سطح. و همین‌ها هستند که در اتصال اثر می‌گذارند.
تمام‌رزوه در برابر نیم‌دنده
پیچ تمام‌رزوه رزوه را تا زیر سر ادامه می‌دهد. مزیتش انعطاف است: یک طول می‌تواند چند ضخامت مختلف را بپوشاند و انبارداری ساده‌تر می‌شود.
در عوض دو محدودیت دارد که در انتخاب باید دیده شوند:
- مقطع مؤثر در همه‌جا کمینه است. در بار برشی، مقطع ساق صاف پیچ نیم‌دنده بزرگتر است و ظرفیت بیشتری می‌دهد.
- رفتار خستگی ضعیف‌تر. هر دندانه‌ی رزوه یک تمرکز تنش است؛ در بار نوسانی، نبودِ رزوه در ناحیه‌ی پرتنش بهتر است.
قاعده‌ی تصمیم ساده است: بار کششی و ثابت → تمام‌رزوه کافی است. بار برشی یا نوسانی → نیم‌دنده، با طولی که رزوه را از صفحه‌ی برش بیرون نگه دارد. جزئیات در صفحه‌ی پیچ شش‌گوش نیم دنده DIN 931.
سوالات متداول
تفاوت DIN 558 و DIN 933 چیست؟
DIN 558 درجه محصول C با رواداری بازتر است و DIN 933 درجه A/B دقیق‌تر.
درجه محصول C یعنی چه؟
رواداری ابعادی بازتر و تولید اقتصادی‌تر.
DIN 558 یا DIN 601؟
DIN 558 تمام رزوه و DIN 601 نیم رزوه با ساق است؛ برای بار برشی نسخه ساق‌دار.
کجا نباید از درجه C استفاده کرد؟
در اتصالاتی که به دقت ابعادی و هم‌محوری ظریف وابسته‌اند.
تفاوت DIN 558 و DIN 933 چیست؟
کلاس دقت ساخت. DIN 558 در کلاس C با رواداری بازتر و تولید ارزان‌تر است؛ DIN 933 در کلاس‌های دقیق‌تر با رواداری تنگ‌تر و سطح نشیمن بهتر.
کلاس دقت کجا اهمیت پیدا می‌کند؟
در اتصالی که پیش‌بار کنترل‌شده لازم دارد؛ سطح نشیمن ناتخت، رابطه‌ی گشتاور و کشش را پراکنده می‌کند. در اتصال عمومی، کلاس C کافی است.
تمام‌رزوه برای بار برشی مناسب است؟
کمتر. مقطع مؤثرش در همه‌جا کمینه است؛ آنجا پیچ نیم‌دنده با ساق صاف در صفحه‌ی برش انتخاب بهتری است.
