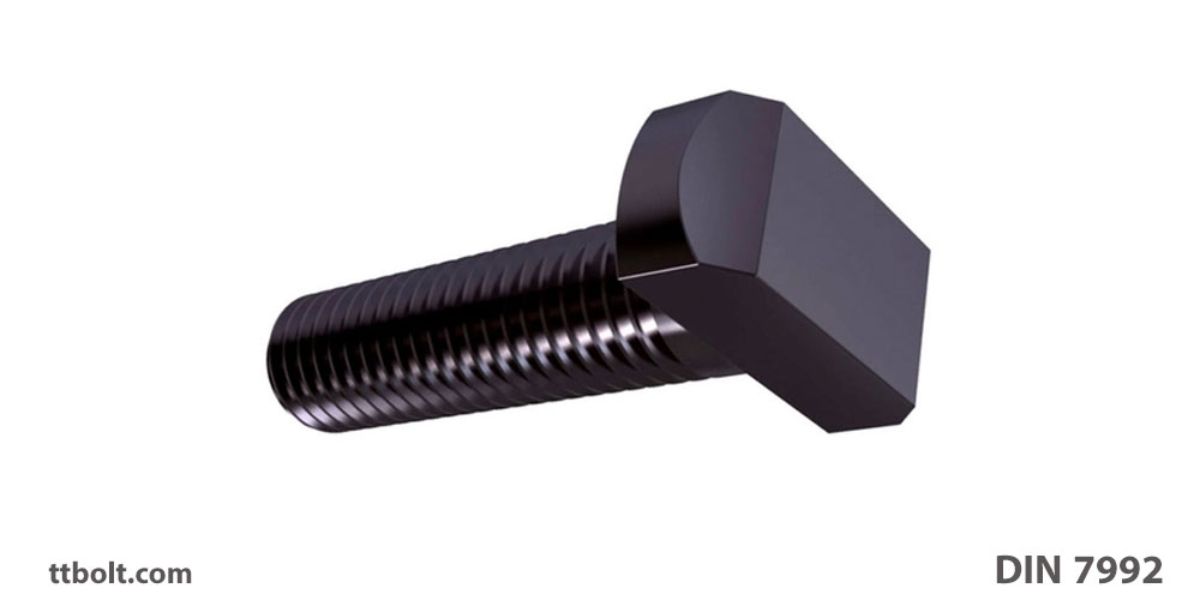

(Hammerhead T Bolts)DIN 7992 - T-head bolts with large head
پیچ تی DIN 7992 یک پیچ استاندارد آلمانی است که با این استاندارد یعنی DIN 7992 شناخته می‌شود. این پیچ در سایز‌های بزرگ و با متریال‌های متنوع جهت مصرف در صنایع سنگین کاربرد دارد. این پیچ از آهن معمولی گرید 4.6 , 8.8 , 10.9 ساخته می‌شود و برای فروش به بازار مصرف ارسال می‌گردد. این پیچ به پیچ تی هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکانپذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. از آنجا که وزن این پیچ‌ها زیاد است واردات این پیچ مرقون به صرفه نیست و باید از داخل کشور تامین شود که این خود جای خوشحالی دارد. این پیچ از سایز M24 تا سایز M100 در ابعاد استاندارد تولید می‌شود. تولید ابعاد خاص هم منطبق با این استاندار امکانپذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی‌گیرد و همچنین برای تولید این پیچ در ابعاد خارج از استاندارد باید از قالب‌های غیر استاندارد در جهت تولید استفاده کرد که پیشنهاد نمی‌گردد. این پیچ بین دو ناودانی در بستر بتن قرار می‌گیرد به این ترتیب امکان بسته شدن داینامیک ماشین آلات روی یک خط فراهم می‌گردد.
موارد فنی و مهم در خرید پیچ تی
DIN 7992 در حال حاضر با استاندارد DIN 7992 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 7992 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ PN 85061 است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های آهنی و کربن استیل گرید 4.6 , 8.8 , 10.9 ساخته می‌شود و به دست مصرف کننده می رسد. این پیچ با پوشش گالوانیزه گرم هم در صورت نیاز تولید می‌شود و استفاده می‌گردد. این پیچ عموما سنگین وزن است و سفارش در تعداد بالا برای حمل و نقل نیاز به تجهیزاتی همچون جرثقیل و کامیون دارد. در حمل و نقل این پیچ باید دقت لازم به عمل آید که به پیچ‌ها فشار عرضی وارد نشود که پیچ تاب بردارد و همچنین روی رزوه‌ها ضربه نخورد که باعث خرابی پیچ می‌شود. بهتر است چندتا از پیچ‌ها را روی یک پالت با تسمه فلزی ببندند.
دنده پیچ
این پیچ یک پیچ دنده ریز و میلیمتری است و با تلرانس 8g.چون سایز این نوع پیچ‌ها بزرگ است از تلرانس بیشتری برای رزوه زنی در استاندارد استفاده می‌گردد. زاویه دنده V شکل 60 درجه است. این پیچ با دستگاه رولینگ رزوه زنی می‌گردد که این عمل رزوه زنی در سایز‌های بزرگ کار دشواری است.
روش تولید پیچ تی DIN 7992
این پیچ به روش فورج گرم با پرس‌های فوق سنگین تولید می‌گردد.
تولید پیچ تی به روش فورج گرم:
ابتدا میلگرد از سایز M24 الی M100 مورد نظر به طول مشخص بریده می‌شود و سپس توسط کوره القایی سر مفتول گداخته می‌شود و میله گداخته شده با پرس در قالب کوبیده می‌شود بعد از شکل گرفتن سر پیچ به وسیله ماشین کاری اضافات سر پیچ گرفته می‌شود. پیچ تی آماده رزوه زنی می‌شود. دستگاه رولینگ برای این ابعاد تنظیم شده و آماده رزوه زنی است. به وسیله جرثقیل پیچ را در جایگاه دنده زنی قرار می‌دهند و با فشارنزدیک به 400 تن روی مفتول دنده زده می‌شود. بعد از آن پیچ به قسمت بازرسی و کنترل کیفی فرستاده می‌شود.
موارد مصرفی پیچ تی
پیچ تی یک پیچ با استاندارد متریک است و البته که استاندارد اینچی آن هم موجود می‌باشد که برای ایجاد اتصال ماشین آلات صنعتی به سازه‌های بتنی هم از این پیچ استفاده می‌شود. کلا از انواع پیچ تی در بسته شدن در یک نقطه غیر مشخص شده از قبل استفاده می‌شود. در این مورد پیچ تی DIN 7992 برای سازه‌های بتنی صنعتی که جهت خطوط تولید ایجاد می‌گردد که ممکن است هر دستگاهی در هر نقطه بسته بشود استفاده می‌کنند.
مهره و واشر متناسب با پیچ تی DIN 7992
این پیچ با پیچ استاندارد DIN 555 و واشر‌های عمومی مثل DIN 6916 مصرف می‌شود. در استاندارد رزوه این پیچ همچنان از مهره‌های عمومی استفاده می‌شود. این پیچ عموما با مهره به کار گرفته می‌شود و نمی‌تواند روی بدنه قطعه که رزوه شده باشد بسته بشود.

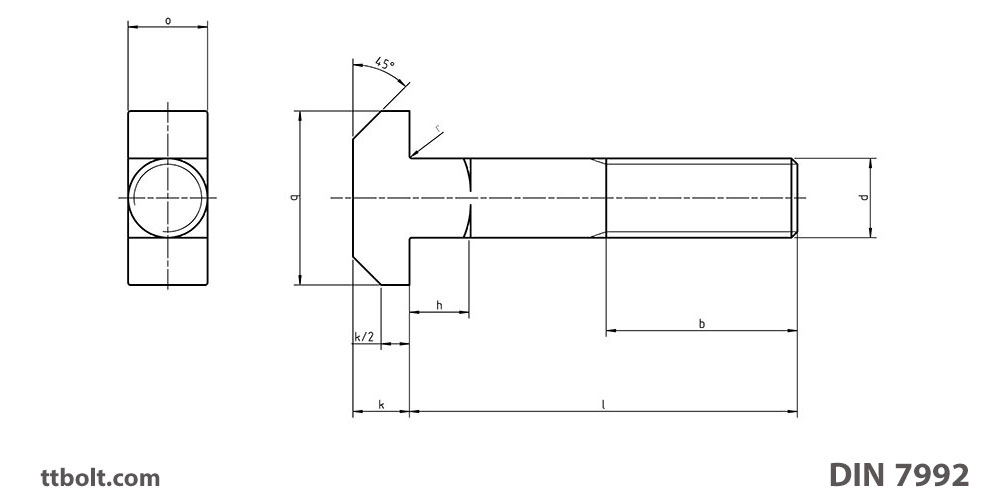

ابعاد مهندسی پیچ DIN 7992
از جمله اطلاعات فنی مناسب برای خریداران اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.
ابعاد به میلیمتر است.
| d | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | M80 | M90 | M100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| p | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | 6 | 6 | 6 |
| k | 18 | 22 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | 70 | 75 |
| h | 18 | 20 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| r | 1,6 | 1,6 | 2 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 |
| o | 24 | 30 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 |
| b | 100 | 120 | 140 | 170 | 200 | 220 | 240 | 260 | 290 | 320 | 350 |
| q | 65 | 75 | 85 | 95 | 110 | 125 | 140 | 155 | 170 | 185 | 205 |
سخن پایانی
پیچ تی DIN 7992 یک استاندارد کم مصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
دانلود اطلاعات پیچ DIN 7992
شما می‌توانید از طریق این لینک اطلاعات فنی پیچ تی DIN 7992 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.
پیچ تی با سر بزرگ — کجا استفاده می‌شود؟
DIN 7992 پیچ تی‌شکل با سر بزرگ است. سر پهن آن سطح تکیه‌گاه وسیعی ایجاد می‌کند و همین آن را برای مهار در بتن و سازه‌های سنگین مناسب می‌کند.
کاربرد متداولش مهار قطعات به فونداسیون و سازه‌های فولادی سنگین است، جایی که سر پیچ داخل بتن یا در شیار قرار می‌گیرد و بار را از طریق سطح بزرگ سر منتقل می‌کند.
خانواده پیچ‌های تی
| استاندارد | مشخصه | کاربرد |
|---|---|---|
| DIN 186 | سر T با گردن چهارگوش | شیار T میز ماشین‌ابزار |
| DIN 7992 | سر T بزرگ | مهار در بتن و سازه سنگین |
تفاوت کلیدی در نقش سر است: در DIN 186 سر در شیار T قفل می‌شود و گردن چهارگوش مانع چرخش است؛ در DIN 7992 سر بزرگ نقش پخش بار را دارد.
نکات اجرایی
- سطح تکیه‌گاه سر باید کامل روی قطعه یا در بتن بنشیند؛ نشستن جزئی، فشار را متمرکز می‌کند.
- جانمایی پیش از بتن‌ریزی اگر به‌صورت کارگذاشته استفاده می‌شود — با شابلون و تثبیت موقت.
- محافظت رزوه در زمان بتن‌ریزی.
- مهره و واشر متناسب با کلاس پیچ.
سر چکشی: چرا این شکل
سر چکشی مستطیلی است، نه گرد یا شش‌گوش. دلیلش یک الزام مونتاژی مشخص است: پیچ باید از داخل شیار عبور کند و سپس بچرخد و قفل شود.
مکانیزم سه مرحله دارد:
- سر در راستای طولی وارد شیار می‌شود — چون عرض سر از دهانه‌ی شیار کمتر است.
- پیچ ۹۰ درجه می‌چرخد.
- حالا طول سر از دهانه بیشتر است و زیر لبه‌های شیار گیر می‌کند.
نتیجه، اتصالی است که از یک طرف بسته می‌شود و موقعیتش در طول شیار آزاد است — همان دو مزیتی که کل خانواده‌ی شیار T بر آن‌ها بنا شده.
بار روی لبه‌ی شیار، نه روی سطح پیوسته
این محدودیت مشترک تمام خانواده‌ی شیار T است و باید جدی گرفته شود: بار از سر پیچ به دو لبه‌ی باریک شیار منتقل می‌شود، نه به یک سطح پهن.
پیامدش این است که وقتی گشتاور از حد بگذرد، چیزی که می‌شکند معمولاً پیچ نیست — لبه‌ی شیار است. و تعویض قطعه‌ی شیاردار از تعویض پیچ بسیار گران‌تر است.
- گشتاور مجاز را از سازنده‌ی قطعه‌ی شیاردار بگیرید، نه از جدول عمومی پیچ.
- در شیار آلومینیومی، آستانه بسیار پایین‌تر از فولاد است.
- واشر با سطح کافی زیر مهره بگذارید تا بار روی قطعه‌ی مقابل هم پخش شود.
سوالات متداول
DIN 7992 چه نوع پیچی است؟
پیچ تی‌شکل با سر بزرگ برای مهار در بتن و سازه‌های سنگین.
تفاوتش با DIN 186 چیست؟
در DIN 186 سر در شیار T قفل می‌شود؛ در DIN 7992 سر بزرگ نقش پخش بار دارد.
سر بزرگ چه مزیتی دارد؟
سطح تکیه‌گاه وسیع‌تر و پخش بهتر بار.
سر چکشی چرا مستطیلی است؟
تا در راستای طولی وارد شیار شود و پس از ۹۰ درجه چرخش، زیر لبه‌های شیار قفل گردد — که اتصال یک‌طرفه و موقعیت آزاد در طول شیار را ممکن می‌کند.
رایج‌ترین خطای نصب چیست؟
نیم‌چرخ ماندن سر. پیچ بسته به نظر می‌رسد ولی فقط با گوشه‌اش روی لبه تکیه دارد و در اولین بار بیرون می‌آید.
اگر بیش از حد سفت کنیم چه می‌شود؟
معمولاً لبه‌ی شیار می‌شکند نه پیچ — و تعویض قطعه‌ی شیاردار بسیار گران‌تر است. گشتاور مجاز را از سازنده‌ی پروفیل بگیرید.
در شیار آلومینیومی چه تفاوتی هست؟
آستانه‌ی گشتاور مجاز بسیار پایین‌تر از شیار فولادی است.
