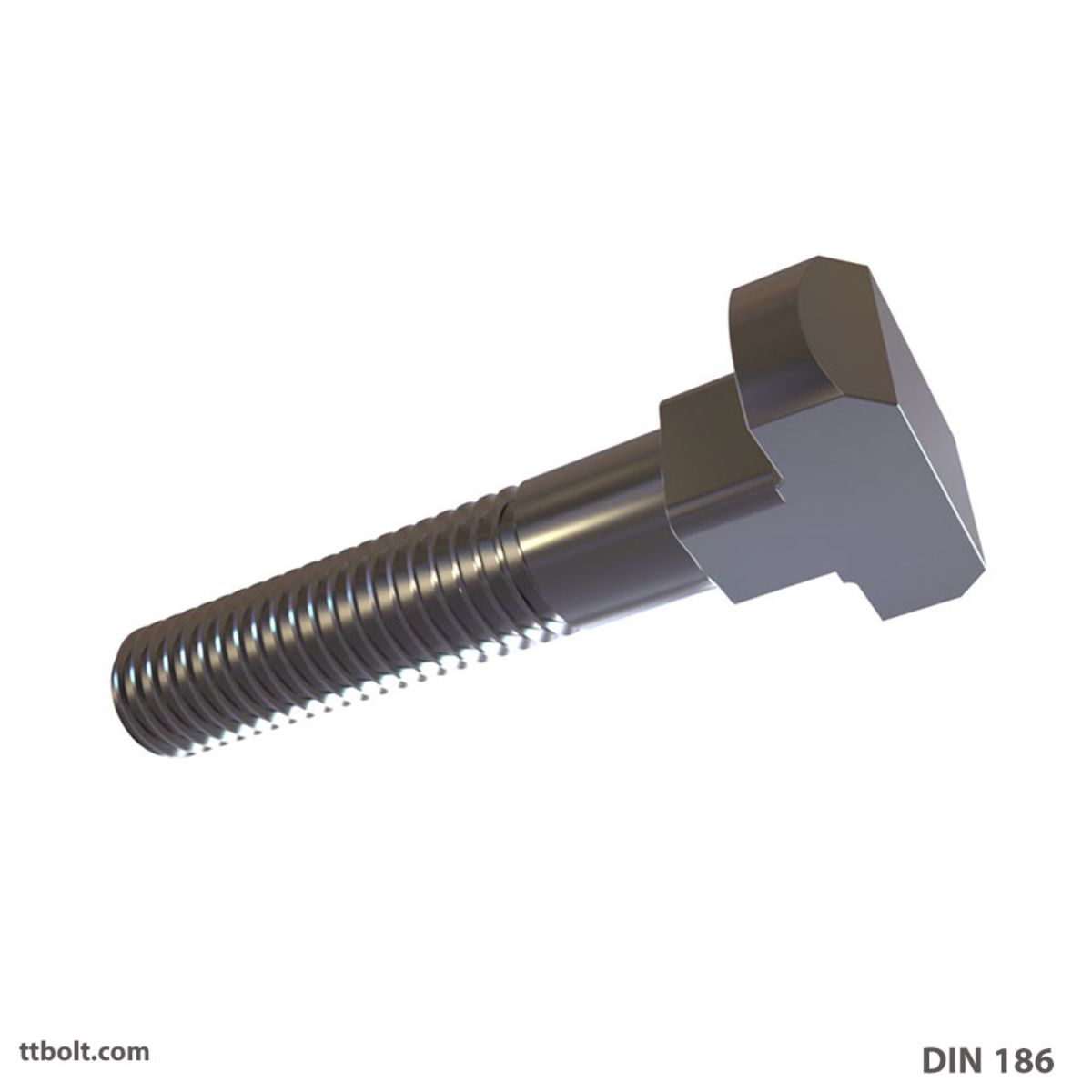

پیچ تی DIN 186 پیچی با سر مستطیلی (T شکل) و گردن چهارگوش است که در شیار T میز ماشین‌ابزار می‌نشیند. کاربرد اصلی‌اش بستن قطعه‌کار و فیکسچر روی میز فرز و دستگاه‌های مشابه است.
DIN 186 - T-Head bolts with square neck Head
پیچ تی DIN 186 یک پیچ استاندارد آلمانی است که با این استاندارد یعنی DIN 186 شناخته می‌شود. این پیچ در سایز‌ها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد دارد. این پیچ از آهن معمولی گرید 4.6 , 8.8 و استنلس استیل A2 , A4 ساخته می‌شود و برای فروش به بازار مصرف ارسال می‌گردد. این پیچ به پیچ تی هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکانپذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M6 تا سایز M48 در ابعاد استاندارد تولید می‌شود. تولید ابعاد خاص هم منطبق با این استاندار امکانپذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی‌گیرد و همچنین برای تولید این پیچ در ابعاد خارج از استاندارد باید از قالب‌های غیر استاندارد در جهت تولید استفاده کرد که پیشنهاد نمی‌گردد. پیچ تی کاربرد‌های خاص خود را دارد مثلا در داربست و یا در ریل‌ها و یا در خطوط تولید کارخانه در جاهایی که تعداد زیادی پیچ برای نگهداشتن یک قطعه بزرگ همکاری می‌کنند مورد استفاده است.
موارد فنی و مهم در خرید پیچ تی
DIN 186 در حال حاضر با استاندارد DIN 186 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 186 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ CSN 021343; PN 82418; است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های آهنی و کربن استیل گرید 4.6 , 8.8 تولید می‌شود و به دست مصرف کننده می رسد. این پیچ با پوشش گالوانیزه گرم و سرد و داکرومات تولید می‌شود و استفاده می‌گردد. پیچ تی در استاندارد DIN 186 پرکاربردترن پیچ تی است.

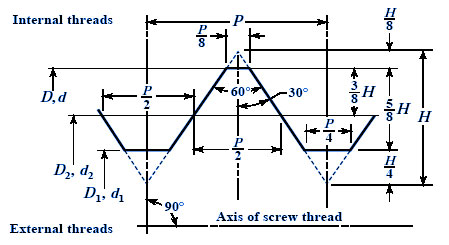

دنده پیچ
این پیچ یک پیچ دنده ریز و میلیمتری است و با تلرانس 6g. به این ترتیب نیروی بیشتری می‌توان هنگام بستن به آن وارد کرد. گام دنده میلیمتری و از 1 تا 1.5 میلیمتر است. زاویه دنده V شکل 60 درجه است.
روش تولید پیچ تی DIN 186
این پیچ به روش فورج گرم و فورج سرد تولید می‌شود.
تولید پیچ تی به روش فورج گرم:
ابتدا مفتول آهنی یا استنلس استیل مورد نظر به طول مشخص بریده می‌شود و سپس توسط پرس در قالب کوبیده می‌شود بعد از شکل گرفتن سر پیچ به وسیله ماشین کاری اضافات سر پیچ گرفته می‌شود و بعد سوراخی توسط ماشین روی آن ایجاد می‌گردد. در مرحله بعد پیچ چشمی آبکاری می‌شود و مورد استفاده قرار خواهد گرفت.
تولید پیچ تی به روش فورج سرد:
ابتدا مفتول آلیاژی پیچ به اندازه مشخص در قطر و طول بریده شده و در چند مرحله پرس کردن به شکل نهایی خود می رسد. روش تولید فورج سرد بسیار سریع‌تر از تولید فورج گرم است و تفاوت اصلی در شکل‌دهی فلز در دمای معمولی است که برای خیلی از مصرف کننده گان این مسله خیلی مهم است و البته برای تولید کننده هم این موضوع می‌تواند مهم باشد چرا که استهلاک دستگاه‌های دنده زنی را کم می‌کند.
موارد مصرفی پیچ تی
پیچ تی یک پیچ با استاندارد متریک است و البته که استاندارد اینچی آن هم موجود می‌باشد که برای ایجاد اتصال در ساختمان فلزی به کار گرفته می‌شود. در بسیاری از سازه‌ها مورد استفاده است. شما می‌توانید برای اتصال در کشوهای فلزی طولانی به سادگی از پیچ تی استفاده کنید.
مهره و واشر متناسب با پیچ تی DIN 186
این پیچ با پیچ استاندارد DIN 555 و واشر‌های عمومی مثل DIN 6916 مصرف می‌شود. در استاندارد رزوه این پیچ همچنان از مهره‌های عمومی استفاده می‌شود. این پیچ عموما با مهره به کار گرفته می‌شود و نمی‌تواند روی بدنه قطعه که رزوه شده باشد بسته بشود.

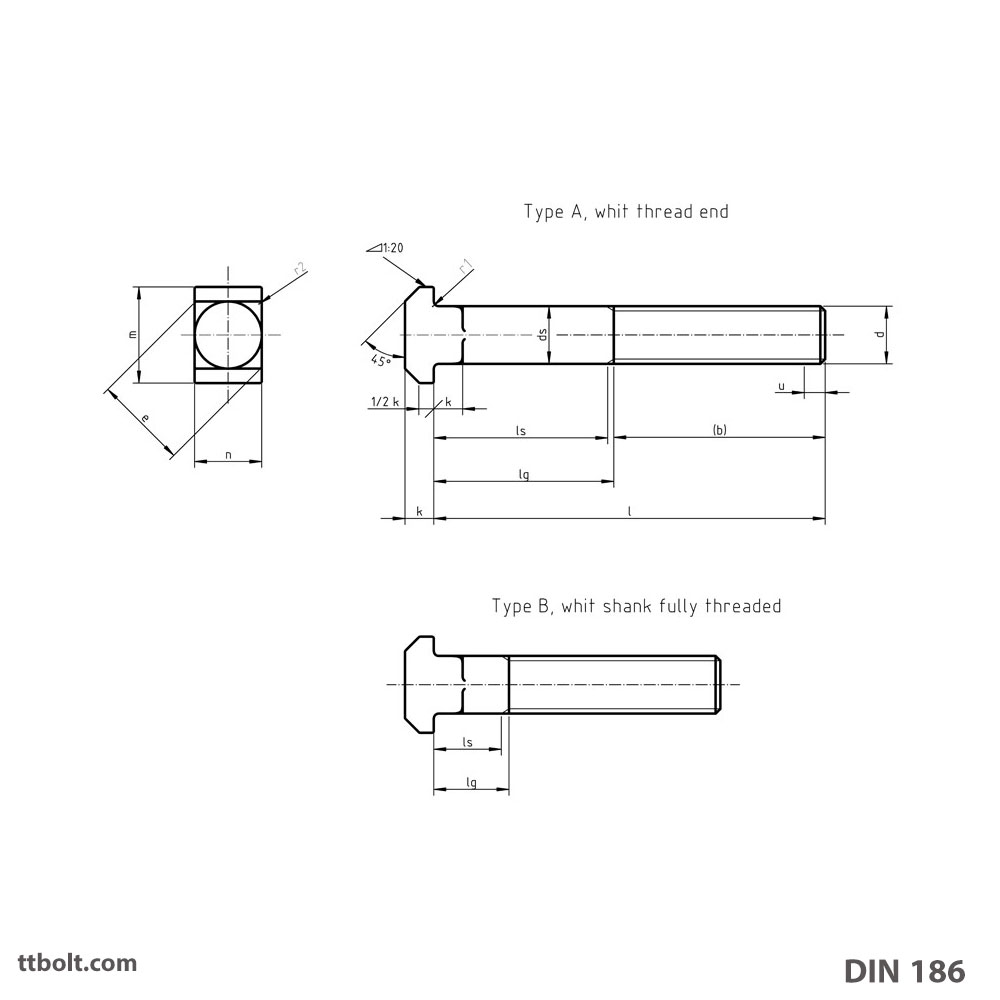

ابعاد مهندسی پیچ DIN 186
از جمله اطلاعات فنی مناسب برای خریداران اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.
ابعاد به میلیمتر است.
| Thread size (d) | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
| b | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | - | - | |
| auxiliary size | - | - | - | - | 44 | 52 | 60 | 72 | 84 | 96 | 108 | |
| d s | Nominal size | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| max. | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 | 2,84 | 30,84 | 37 | 43 | 49 | |
| min. | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 | 23,16 | 29,16 | 35 | 41 | 47 | |
| e min. | 6,88 | 9,24 | 11,81 | 14,17 | 19,32 | 24,33 | 29,48 | 37,2 | 44,57 | 52,29 | 60 | |
| k | Nominal size | 4,5 | 5,5 | 7 | 8 | 10,5 | 13 | 15 | 19 | 23 | 26 | 30 |
| max. | 4,9 | 5,9 | 7,5 | 8,75 | 11,4 | 13,9 | 15,9 | 20 | 24 | 27 | 31 | |
| min. | 4,1 | 5,1 | 6,5 | 7,25 | 9,6 | 12,1 | 14,1 | 18 | 22 | 25 | 29 | |
| n | Nominal size | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| max. | 6,6 | 8,75 | 10,75 | 12,9 | 16,9 | 21 | 25 | 31 | 37,25 | 43,25 | 49,25 | |
| min. | 5,4 | 7,25 | 9,25 | 11,1 | 15,1 | 19 | 23 | 29 | 34,75 | 40,75 | 46,75 | |
| m | Nominal size | 16 | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 |
| max. | 16,9 | 18,9 | 22 | 27 | 31 | 37,25 | 44,25 | 55,5 | 67,5 | 81,5 | 89,75 | |
| min. | 15,1 | 17,1 | 20 | 25 | 29 | 34,75 | 41,75 | 52,5 | 64,5 | 78,5 | 86,25 | |
| r1 | approx. | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1,6 | 1,6 | 2 | 2 | 2 |
| r2 | max. | 0,9 | 1,2 | 1,5 | 1,8 | 2,4 | 3 | 3,6 | 4,5 | 5,4 | 6,3 | 7,2 |
| Type B | ls min. | 5 | 6,75 | 8,5 | 10,25 | 15 | 18,5 | 22 | 25,5 | 35 | 41,5 | 47 |
| lg max. | 10 | 13 | 16 | 19 | 25 | 31 | 37 | 43 | 55 | 54 | 72 | |
| Thread size (d) | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal size | l | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | |
| min. | max. | |||||||||||||||||||||||
| 30 | 28,95 | 31,05 | ||||||||||||||||||||||
| (35) | 33,75 | 36,25 | ||||||||||||||||||||||
| 40 | 38,75 | 41,25 | ||||||||||||||||||||||
| (45) | 43,75 | 46,25 | 22 | 27 | 16,75 | 23 | ||||||||||||||||||
| 50 | 48,75 | 51,25 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | ||||||||||||||||
| (55) | 53,5 | 56,5 | 32 | 37 | 26,75 | 33 | 21,5 | 29 | 16,25 | 25 | ||||||||||||||
| 60 | 58,5 | 61,5 | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,25 | 30 | ||||||||||||||
| (65) | 63,5 | 66,5 | 36,75 | 43 | 31,5 | 39 | 26,25 | 35 | ||||||||||||||||
| 70 | 68,5 | 71,5 | 41,75 | 48 | 36,5 | 44 | 31,25 | 40 | 22 | 32 | ||||||||||||||
| (75) | 73,5 | 76,5 | 46,75 | 53 | 41,5 | 49 | 36,25 | 45 | 27 | 37 | ||||||||||||||
| 80 | 78,5 | 81,5 | 51,75 | 58 | 46,5 | 54 | 41,25 | 50 | 32 | 42 | 21,5 | 34 | ||||||||||||
| 90 | 88,25 | 91,75 | 56,5 | 64 | 51,25 | 60 | 42 | 52 | 31,5 | 44 | ||||||||||||||
| 100 | 98,25 | 101,75 | 66,5 | 74 | 61,25 | 70 | 52 | 62 | 41,5 | 54 | ||||||||||||||
| (110) | 108,25 | 111,75 | 71,25 | 80 | 62 | 72 | 51,5 | 64 | 41 | 56 | ||||||||||||||
| 120 | 118,25 | 121,75 | 81,25 | 90 | 72 | 82 | 61,5 | 74 | 51 | 66 | 36,5 | 54 | ||||||||||||
| (130) | 128 | 132 | 76 | 86 | 65,5 | 78 | 55 | 70 | 40,5 | 58 | ||||||||||||||
| 140 | 138 | 142 | 86 | 96 | 75,5 | 88 | 65 | 80 | 50,5 | 68 | ||||||||||||||
| (150) | 148 | 152 | 96 | 106 | 85,5 | 98 | 75 | 90 | 60,5 | 78 | 46 | 66 | ||||||||||||
| 160 | 156 | 164 | 106 | 116 | 95,5 | 108 | 85 | 100 | 70,5 | 88 | 56 | 76 | 41,5 | 64 | ||||||||||
| (170) | 166 | 174 | 105,5 | 118 | 95 | 110 | 80,5 | 98 | 66 | 86 | 51,5 | 74 | ||||||||||||
| 180 | 176 | 184 | 115,5 | 128 | 105 | 120 | 90,5 | 108 | 76 | 96 | 61,5 | 84 | ||||||||||||
| (190) | 185,4 | 194,6 | 125,5 | 138 | 115 | 130 | 100,5 | 118 | 86 | 106 | 71,5 | 94 | 57 | 92 | ||||||||||
| 200 | 195,4 | 204,6 | 135,5 | 148 | 125 | 140 | 110,5 | 128 | 96 | 116 | 81,5 | 104 | 67 | 92 | ||||||||||
سخن پایانی
پیچ تی DIN 186 یک استاندارد کم مصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
دانلود اطلاعات پیچ DIN 186
شما می‌توانید از طریق این لینک اطلاعات فنی پیچ تی DIN 186 را دانلود کنید. این استانداردها اصول تولید در تی تی بولت است.
گردن چهارگوش: بستن از یک طرف
ویژگی مشترک این خانواده از پیچ‌ها، بخش چهارگوش زیر سر است. کارش ساده و مؤثر است: وقتی پیچ در سوراخ چهارگوش یا در چوب نشانده می‌شود، این بخش مانع چرخیدن پیچ می‌شود.
نتیجه‌ی عملی‌اش این است که برای سفت‌کردن فقط به یک آچار نیاز دارید — مهره را می‌چرخانید و پیچ خودش ثابت می‌ماند. در جاهایی که به پشت اتصال دسترسی ندارید، این تفاوت تعیین‌کننده است.
- در فلز: سوراخ باید چهارگوش باشد، یا گردن در سوراخ گرد نشانده شود.
- در چوب: گردن چهارگوش با ضربه در چوب فرو می‌رود و درگیر می‌شود.
- اندازه گردن: اگر سوراخ بزرگ‌تر از گردن باشد، پیچ می‌چرخد و مزیت از بین می‌رود.
چطور کار می‌کند؟

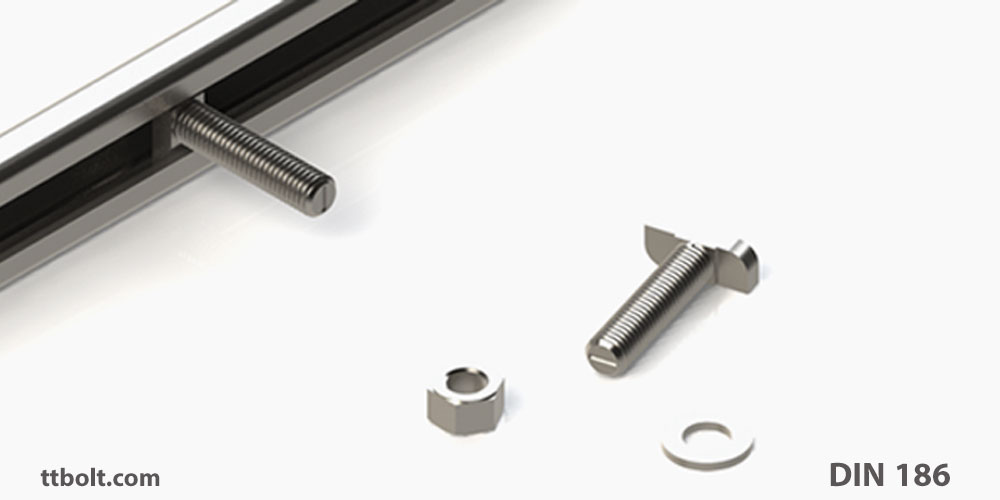

سر T شکل پیچ از بالا وارد شیار T میز می‌شود، سپس ۹۰ درجه می‌چرخد تا زیر لبه‌های شیار قفل شود. گردن چهارگوش بعد از این چرخش مانع چرخیدن دوباره می‌شود، پس می‌توان مهره را از بالا سفت کرد.
نکات اجرایی که ایمنی کار به آن‌ها بستگی دارد:
- سر باید کامل در شیار بنشیند. اگر پیچ کامل نچرخیده باشد، زیر بار بیرون می‌پرد.
- اندازه پیچ با شیار بخواند. پیچ کوچک‌تر از شیار، تماس کافی با لبه‌ها ندارد.
- واشر و مهره مناسب: فشار باید روی سطح کافی توزیع شود تا لبه شیار آسیب نبیند.
- گشتاور بیش از حد لبه شیار را می‌شکند — شیار میز از خود پیچ گران‌تر است.
سوالات متداول
پیچ تی کجا استفاده می‌شود؟
در شیار T میز ماشین‌ابزار، برای بستن قطعه‌کار و فیکسچر.
چرا سر T شکل است؟
تا از بالا وارد شیار شود و با چرخش ۹۰ درجه زیر لبه‌های شیار قفل شود.
گردن چهارگوش چه نقشی دارد؟
مانع چرخیدن پیچ پس از قفل شدن در شیار می‌شود.
اگر گشتاور زیاد اعمال شود چه می‌شود؟
لبه شیار میز ممکن است بشکند، که خسارتش از خود پیچ خیلی بیشتر است.
اندازه پیچ چطور انتخاب می‌شود؟
متناسب با اندازه شیار T میز دستگاه.
