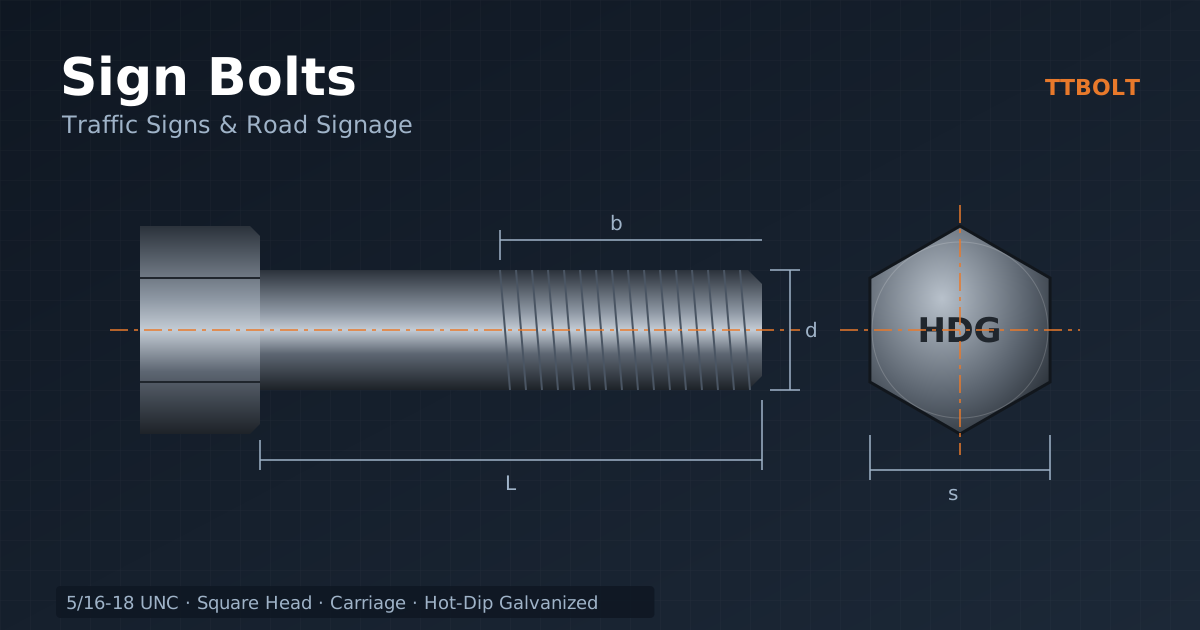

پیچ تابلو و علائم راهنمایی باید با صفحه تابلو، بست، پایه و شرایط محیطی هماهنگ باشد. اتصال صفحه به براکت با اتصال سازه نگهدارنده و انکربولت فونداسیون یکسان نیست. اندازه و نوع پیچ از جزئیات مصوب همان تابلو انتخاب شوند.
سه معیار اصلی انتخاب
محل اتصال
صفحه، بست، پایه و فونداسیون جدا بررسی شوند.
ابعاد و ابزار
رزوه، طول، سوراخ و دسترسی نصب کنترل شوند.
دوام و بازرسی
پوشش و برنامه نگهداری متناسب با محیط باشند.
انواع پیچ و بست تابلو
پیچ شش‌گوش، گردن‌چهارگوش، U-bolt و بست‌های اختصاصی بر اساس هندسه اتصال استفاده می‌شوند. پیچ گردن‌چهارگوش به سوراخ و محل تکیه مناسب نیاز دارد؛ شکل سر به‌تنهایی اتصال ضدسرقت یا بدون چرخش را تضمین نمی‌کند.
پیچ و مهره ضدسرقت نیز باید مشخصات مکانیکی و امکان نگهداری مناسب داشته باشند. جایگزینی آن‌ها فقط بر اساس ظاهر مجاز نیست.
باد و انتخاب تعداد پیچ
اندازه تابلو، پایه، بازو، محل نصب و شرایط باد در طراحی اثر دارند. یک سطح کوچک را نمی‌توان با تعداد ثابت بست و قطر عمومی برای همه موقعیت‌ها تأیید کرد. بارهای تکراری و رفتار سازه نگهدارنده نیز مطرح‌اند.
در تابلو بالاسری یا بیلبورد، اتصال اعضا و فونداسیون جزئیات محاسباتی دارند. افزایش کلاس پیچ به‌تنهایی مشکل خستگی، لغزش یا ضعف پایه را حل نمی‌کند.
جنس، پوشش و صفحه آلومینیومی
گالوانیزه، زنگ‌نزن یا جنس دیگر باید با محیط و مشخصات پروژه تطبیق داده شود. نام 304 یا 316 تضمین همه شرایط ساحلی نیست. عمر پوشش را از رنگ یا یک عنوان عمومی نتیجه نگیرید.
در مواد ناهمجنس و حضور رطوبت، خوردگی گالوانیکی باید بررسی شود. واشر یا لایه عایق باید هم از نظر محیطی و هم تحمل بار مناسب باشد؛ افزودن نایلون دلخواه ممکن است نشست یا نیروی اتصال را تغییر دهد.
رزوه و طول مناسب
قطرهای نزدیک متریک و اینچی، مانند M8 و 5/16 اینچ، معادل رزوه نیستند. سوراخ، مهره و بست باید با سیستم انتخابی هماهنگ باشند. طول از مجموع قطعات، متعلقات و درگیری لازم تعیین شود.
سطح اتکا باید فشار را بدون آسیب نامجاز به ورق و پوشش شبرنگ منتقل کند. واشر پهن یا فنری را بدون توجه به جزئیات، الزام عمومی همه تابلوها ندانید.
پایه شکستنی و روش نصب
اگر پایه یا کوپلینگ شکستنی است، قطعات و روش بستن باید با سیستم تأییدشده سازنده هماهنگ باشند. پیچ قوی‌تر یا واشر اضافه می‌تواند عملکرد موردنظر را تغییر دهد.
موقعیت، زاویه و روش بستن طبق مشخصات نصب تنظیم شوند. مهره قفلی و واشر فنری جای نیروی بست مناسب را نمی‌گیرند. عدد گشتاور و روش جلوگیری از شل‌شدن از دستور همان مجموعه گرفته شوند.
جدول اتصال‌دهنده‌های رایج تابلو
تابلوهای راهنمایی، تبلیغاتی و صنعتی ترکیبی از چند نوع اتصال‌دهنده دارند. جدول زیر رایج‌ترین آن‌ها را با نقش هر کدام مقایسه می‌کند:
| قطعه | محل استفاده | نکته انتخاب |
|---|---|---|
| پیچ یوشکل (U-Bolt) | اتصال صفحه یا براکت به پایه لوله‌ای | قطر داخلی با قطر بیرونی لوله منطبق باشد؛ رزوه و مهره هر دو ساق یکسان بسته شوند |
| بست کمربندی یا تسمه‌ای | اتصال روی پایه‌های گرد با قطرهای متغیر | جنس تسمه و پیچ کششی آن مقاوم به خوردگی باشد |
| پیچ سرگرد گردن‌چهارگوش (کالسکه‌ای) | عبور از صفحه و پایه چوبی یا فلزی با سوراخ چهارگوش | گردن چهارگوش از چرخش جلوگیری می‌کند و سر صاف، باز کردن از جلو را دشوار می‌کند |
| پیچ تی یا پیچ شیار | اتصال صفحه‌های آلومینیومی پروفیلی به براکت | با شیار پروفیل هماهنگ باشد و سر آن در شیار بچرخد نه بلغزد |
| پیچ ضدسرقت | تابلوهای در دسترس عموم | سر با ابزار خاص؛ نوع و ابزار در نگهداری مستند شود |
| انکربولت پایه | اتصال پایه به فونداسیون | طبق نقشه پایه؛ در پایه‌های شکستنی جزئیات ویژه دارد |
مثال ساده نیروی باد روی تابلو
نیروی باد روی تابلو تقریباً برابر حاصل‌ضرب فشار طراحی باد، مساحت تابلو و یک ضریب شکل است. فرض کنید تابلویی به ابعاد 2 در 1 متر داریم و فشار طراحی، که از آیین‌نامه بارگذاری و محل نصب به دست می‌آید، برای مثال 0.8 کیلونیوتن بر مترمربع باشد. با ضریب شکل حدود 1.2 برای صفحه تخت، نیروی کل حدود 1.9 کیلونیوتن می‌شود. این نیرو بین اتصالات صفحه به براکت و براکت به پایه تقسیم می‌شود و در پایه به‌صورت لنگر خمشی با بازوی ارتفاع تابلو ظاهر می‌شود.
نکته مهم برای پیچ‌ها این است که باد بار ثابتی نیست و با تندبادها نوسان می‌کند. همین نوسان، نیروی تکراری روی پیچ‌ها و مهره‌ها ایجاد می‌کند و عامل اصلی شل شدن و خستگی در اتصالات تابلوهاست. اعداد این مثال فرضی‌اند و طراحی واقعی باید بر اساس آیین‌نامه و محاسبه انجام شود.
جلوگیری از شل شدن در اثر لرزش باد
- پیش‌تنیدگی کافی: مهره‌ای که فقط «دستی سفت» شده، در چند ماه شل می‌شود. گشتاور نصب را از سازنده تابلو یا نقشه بگیرید.
- مهره قفلی تمام‌فلزی یا نایلونی: در محیط بیرونی، مهره نایلونی در برابر آفتاب و گرما محدودیت دارد و نوع تمام‌فلزی گزینه بادوام‌تری است.
- واشر مناسب زیر سر و مهره: روی صفحه آلومینیومی، واشر پهن فشار را پخش می‌کند و از له شدن سوراخ و شل شدن بعدی جلوگیری می‌کند.
- نشانه‌گذاری رنگی: یک خط رنگی روی مهره و پیچ، بازرسی سریع چرخش را از فاصله ممکن می‌کند.
خوردگی گالوانیک در تابلوهای آلومینیومی
بیشتر صفحه‌های تابلو از آلومینیوم هستند و پایه‌ها از فولاد گالوانیزه. اگر پیچ استنلس مستقیم روی آلومینیوم در محیط مرطوب یا نمکی بسته شود، آلومینیوم دور سوراخ به‌سرعت خورده می‌شود. پیچ گالوانیزه روی آلومینیوم رفتار بهتری دارد، اما عمر پوشش روی محدود است. راه‌حل‌های رایج، استفاده از واشر عایق پلاستیکی یا لاستیکی، پوشش جداکننده روی سطح تماس و انتخاب جنس پیچ متناسب با شرایط محیط است. در مناطق ساحلی، این موضوع از کلاس مقاومتی پیچ مهم‌تر است.
اشتباهات رایج
- استفاده از پیچ سیاه یا آبکاری نازک در تابلوی بیرونی
- بستن یوبولت با یک ساق محکم و یک ساق شل که به لوله لنگر پیچشی وارد می‌کند
- سوراخ‌کاری اضافه روی پایه شکستنی و تغییر رفتار آن در تصادف
- جایگزینی پیچ ضدسرقت با پیچ معمولی در تعمیرات
- نبود سابقه بازرسی و تعویض پس از طوفان
پرسش‌های متداول
پیچ استنلس برای تابلو بهتر است یا گالوانیزه؟
بستگی به محیط و جنس صفحه دارد. استنلس دوام بیشتری دارد اما روی آلومینیوم بدون جداکننده خوردگی گالوانیک ایجاد می‌کند. گالوانیزه سازگارتر است ولی عمر محدودتری دارد.
اندازه یوبولت را چگونه انتخاب کنیم؟
با قطر بیرونی واقعی لوله پایه، قطر میله، طول ساق‌های رزوه‌دار متناسب با ضخامت براکت و صفحه و عرض پل یوبولت. اندازه اسمی لوله با قطر بیرونی آن یکی نیست.
پیچ‌های تابلو هر چند وقت بازرسی شوند؟
طبق برنامه نگهداری مالک و پس از هر طوفان یا تصادف. در محیط خورنده یا تابلوهای بزرگ، فاصله بازرسی کوتاه‌تر است.
آیا می‌توان تابلو را مستقیم به ستون برق یا روشنایی پیچ کرد؟
فقط با مجوز مالک ستون و محاسبه بار اضافه؛ سوراخ‌کاری ستون بدون تأیید ممکن است ظرفیت آن را کاهش دهد.
تابلوهای بزرگ و دروازه‌ای
تابلوهای بزرگ بزرگراهی که روی سازه دروازه‌ای یا کنسولی نصب می‌شوند، از نظر اتصالات بیشتر شبیه یک سازه فولادی هستند تا یک تابلوی ساده. در این سازه‌ها، اتصال تیر افقی به ستون‌ها معمولاً با پیچ‌های پرمقاومت و صفحه انتهایی انجام می‌شود و پایه‌ها با انکربولت‌های بزرگ به فونداسیون مهار می‌شوند. ترکیب بار باد بزرگ، طول دهانه و ارتعاش ناشی از عبور خودروهای سنگین باعث می‌شود اتصالات این سازه‌ها در معرض خستگی باشند. به همین دلیل در طراحی آن‌ها، جزئیات اتصال، روش پیش‌تنیدگی، نوع مهره و برنامه بازرسی از ابتدا تعیین می‌شود.
در خرید پیچ این سازه‌ها، آن‌ها را با پیچ‌های تابلوهای کوچک یکسان نگیرید. استاندارد، کلاس، پوشش، تعداد واشر و روش نصب باید دقیقاً از نقشه اجرایی برداشته شود و مدارک آزمون هر بچ همراه محموله باشد.
چک‌لیست تکمیلی برای سفارش
- نوع تابلو و محل نصب: داخل شهر، بزرگراه، ساحلی یا صنعتی
- جنس صفحه و پایه و نیاز به جداکننده گالوانیک
- نوع هر اتصال: یوبولت، پیچ عبوری، پیچ شیار یا ضدسرقت
- قطر، طول و رزوه هر پیچ و قطر لوله برای یوبولت‌ها
- جنس و پوشش و نوع مهره قفلی
- ابزار مخصوص پیچ‌های ضدسرقت برای تیم نگهداری
- تعداد یدکی برای جایگزینی قطعات گم‌شده در نصب و تعمیر
تکمیل این فهرست پیش از استعلام، امکان پیشنهاد قیمت دقیق و تحویل مجموعه سازگار را فراهم می‌کند.
یوبولت تابلو چگونه ساخته می‌شود؟
یوبولت از میلگرد ساخته می‌شود: ابتدا دو سر میله رزوه نورد یا تراشیده می‌شود، سپس میله دور قالبی با شعاع مشخص خم می‌شود تا شکل یو با فاصله دقیق بین دو ساق به دست آید. ترتیب این مراحل اهمیت دارد، چون خم کردن پس از رزوه‌زنی بدون قالب مناسب ممکن است رزوه را آسیب بزند. پس از شکل‌دهی، قطعه گالوانیزه گرم یا با پوشش دیگری حفاظت می‌شود و مهره‌های آن با جبران پوشش تأمین می‌شوند. کیفیت یوبولت با سه معیار سنجیده می‌شود: موازی بودن دو ساق، فاصله داخلی منطبق با قطر لوله و طول رزوه کافی در هر دو ساق برای عبور از براکت، صفحه، واشر و مهره.
در تابلوهای سنگین‌تر، به جای یوبولت از بست‌های دو تکه با صفحه پشتی و پیچ‌های شش‌گوش استفاده می‌شود که سطح تماس بیشتری با لوله دارند و جلوی چرخش تابلو را بهتر می‌گیرند. در هر دو حالت، بستن یکنواخت دو ساق و کنترل دوباره پس از چند روز، به دلیل نشست پوشش و سطوح تماس، توصیه می‌شود.
نکته پایانی درباره نگهداری تابلو
برای هر تابلو یک برگه ساده نگهداری داشته باشید که نوع پیچ‌ها، ابزار لازم، تاریخ آخرین بازرسی و تعویض‌ها در آن ثبت شود. این سابقه کمک می‌کند الگوی شل شدن یا خوردگی در یک محل خاص زود دیده شود و پیش از افتادن تابلو اقدام شود.
بازرسی و چک‌لیست سفارش
برنامه بازرسی را بهره‌بردار با توجه به محیط، رخدادها و نوع سازه تعیین کند؛ فاصله سالانه برای همه تابلوها کافی فرض نشود. آسیب، خوردگی، جابه‌جایی و قطعات مفقود ثبت و طبق روش مصوب رسیدگی شوند.
نوع تابلو و بست، نقشه، نوع و استاندارد پیچ، قطر و رزوه، طول، جنس، پوشش، مهره و واشر و قطعه ضدسرقت در صورت نیاز را مشخص کنید.
