ASTM A307: پیچ فولاد کربنی اینچی، گریدهای A و B و کاربردها

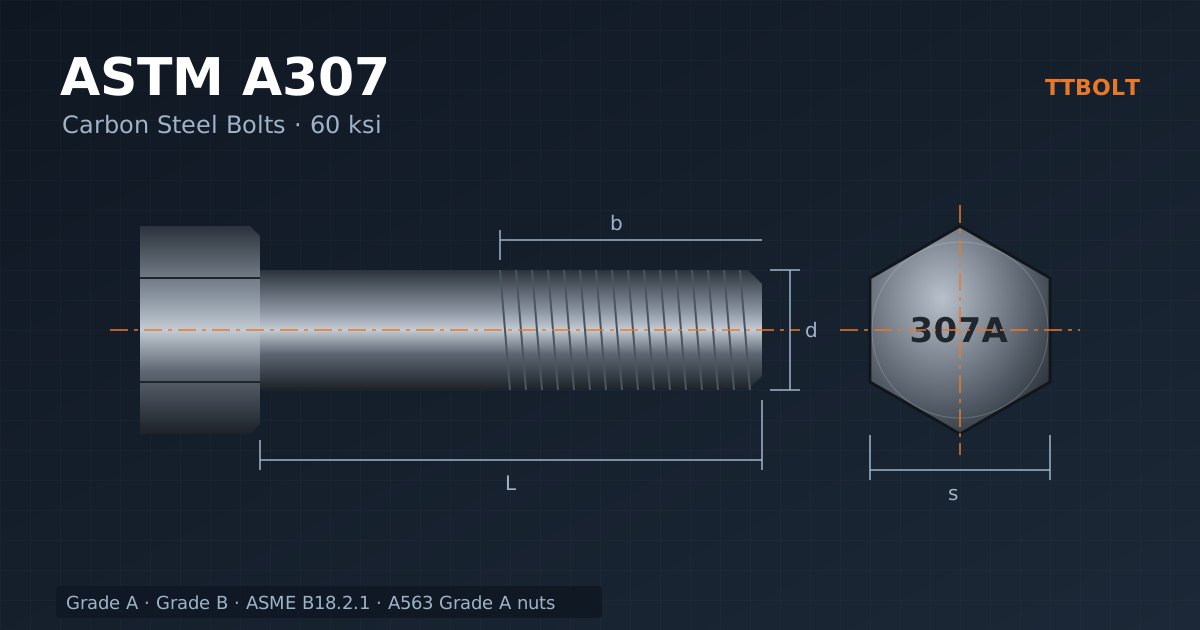

نقشه فنی پیچ شش‌گوش ASTM A307

ASTM A307 استاندارد پیچ، استاد و میله رزوه‌دار فولاد کربنی در دامنه خود است. گرید A برای کاربرد عمومی و گرید B برای اتصالات فلنجی تعریف‌شده کاربرد دارد. نام «پیچ معمولی» در نقشه، به‌تنهایی مجوز فرض‌کردن A307 نیست.

پیچ شش‌گوش ASTM A307
پیچ شش‌گوش فولاد کربنی ASTM A307.

سه معیار اصلی انتخاب

گرید A یا B

نوع کاربرد و خواص از مشخصات معتبر کنترل شوند.

ابعاد و رزوه

سر، قطر، گام و طول با نقشه تطبیق داده شوند.

اتصال کامل

مهره، گسکت و روش بستن همراه پیچ انتخاب شوند.

تفاوت گریدهای A و B

گرید A حداقل مقاومت کششی 60 ksi را برای کاربردهای عمومی در دامنه مربوط دارد. گرید B نیز علاوه بر حداقل، محدوده مقاومت مشخص دارد و برای اتصال فلنجی موردنظر استاندارد تعریف می‌شود. حدود دقیق و الزامات اندازه از ویرایش معتبر گرفته شوند.

حد بالای مقاومت گرید B تضمین نمی‌کند پیچ پیش از آسیب فلنج تسلیم شود. سلامت فلنج و گسکت و کنترل نیروی بستن همچنان ضروری‌اند؛ سفت‌کردن بیش از حد می‌تواند به اتصال آسیب بزند.

گرید C و نقشه‌های قدیمی

در نقشه قدیمی ممکن است Grade C دیده شود. وضعیت این مشخصه و ارجاع به F1554 Grade 36 باید از مدارک و تأیید فنی تعیین شود. «جایگزین تاریخی» را معادل کامل و مجوز تعویض خودکار ندانید.

جایگزینی با کلاس متریک نزدیک نیز به علت تفاوت ابعاد، رزوه و الزامات محصول نیازمند بررسی است. مقاومت نزدیک، گواهی انطباق مشترک نیست.

فلنج چدنی و کاربرد سازه‌ای

در اتصال فلنج چدنی، جنس و سطح فلنج، نوع گسکت، هم‌راستایی و دستور سازنده باید هماهنگ باشند. انتخاب پیچ قوی‌تر یا گسکت متفاوت را بدون بررسی انجام ندهید. A307 به‌تنهایی ظرفیت یا گشتاور مجاز فلنج را تعیین نمی‌کند.

در سازه، نوع اتصال و ضوابط طراحی مشخص می‌کنند محصول قابل استفاده است یا نه. A307 را جای پیچ سازه‌ای پیش‌تنیده نصب نکنید. از نسبت مقاومت کششی دو محصول نیز نمی‌توان نسبت ظرفیت نهایی همه اتصال‌ها را نتیجه گرفت.

پوشش، مهره و واشر

پوشش با محیط، استاندارد محصول و شرایط مونتاژ سازگار باشد. عبارت «هیچ خطر تردی وجود ندارد» برای هر فرایند ساخت و پوشش دقیق نیست. کنترل فرایند و پذیرش همچنان لازم‌اند.

مهره و واشر از مشخصات مجموعه انتخاب شوند. در گالوانیزه گرم، تلرانس رزوه پیچ و مهره باید با روش جبران ضخامت پوشش هماهنگ باشد. قلاویزکاری دلخواه یا استفاده از مهره مشابه، جای بررسی مشخصات را نمی‌گیرد.

نصب و کنترل کیفیت

گشتاور و ترتیب بستن برای کاربرد واقعی تعیین شوند؛ درصد عمومی بار گواه را برای همه پیچ‌های A307 تجویز نکنید. در فلنج، دستور سازنده و روش مصوب اتصال ملاک باشند.

علامت‌گذاری، رزوه، ابعاد و مدارک با سفارش تطبیق داده شوند. جوشکاری یا تغییر شکل در محل نیز نیاز به بررسی ماده و روش تأییدشده دارد. قطعه آسیب‌دیده یا نامنطبق پیش از مصرف تعیین تکلیف شود.

جدول مقایسه گریدهای A307

ویژگیگرید Aگرید B
استحکام کششیحداقل 60 ksi (حدود 414 MPa)60 تا 100 ksi، با سقف مشخص
کاربرد اصلیاتصالات عمومی، سازه‌های سبک، تجهیزاتاتصالات فلنجی لوله‌کشی با فلنج یا شیر چدنی
شکل رایج سرشش‌گوش، همچنین میله رزوه‌دار و استادشش‌گوش سنگین و استاد
مهره رایجASTM A563 گرید AASTM A563 گرید A شش‌گوش سنگین
نشانه307A و نشان سازنده307B و نشان سازنده

دلیل وجود سقف استحکام در گرید B، حفاظت از فلنج‌های چدنی است. چدن خاکستری شکننده است و اگر پیچی خیلی قوی‌تر از حد لازم با گشتاور بالا بسته شود، ممکن است فلنج پیش از پیچ بشکند. بنابراین «قوی‌تر بهتر است» در این کاربرد صدق نمی‌کند و جایگزین کردن پیچ B با پیچ گرید 5 یا B7 روی فلنج چدنی بدون بررسی، خطرناک است.

A307 در کنار دیگر پیچ‌های اینچی

A307 پایین‌ترین سطح مقاومت را در میان پیچ‌های رایج ASTM دارد. مقایسه تقریبی آن با دیگر گزینه‌ها کمک می‌کند جای درست آن را بدانید:

  • در مقایسه با SAE Grade 2: سطح مقاومت نزدیکی دارند، اما A307 یک استاندارد ASTM با الزامات آزمون و نشانه‌گذاری خود است.
  • در مقایسه با A449 و Grade 5: A449 حدود دو برابر استحکام کششی دارد و کوئنچ و تمپر می‌شود.
  • در مقایسه با پیچ سازه‌ای A325: A325 برای اتصالات سازه‌ای پیش‌تنیده طراحی شده و A307 برای این کار مناسب نیست.
  • در مقایسه با متریک: از نظر سطح مقاومت، A307 گرید A نزدیک کلاس 4.6 است، اما سیستم رزوه و ابعاد آن اینچی است.

در آیین‌نامه‌های سازه فولادی، پیچ‌های A307 برای اتصالات اتکایی سبک و غیربحرانی مجاز هستند و برای اتصالات پیش‌تنیده یا اصطکاکی به کار نمی‌روند.

اتصال فلنج چدنی: نکات اجرایی

در شبکه‌های آب، فاضلاب و آتش‌نشانی، شیرها و اتصالات چدنی هنوز رایج‌اند و پیچ A307 گرید B انتخاب استاندارد آن‌هاست. در اجرای این اتصالات:

  • واشر آب‌بندی (گسکت) مناسب نوع سیال و فشار انتخاب شود.
  • پیچ‌ها به ترتیب ضربدری و در چند مرحله بسته شوند تا فلنج یکنواخت فشرده شود.
  • گشتاور از دستورالعمل سازنده شیر یا گسکت گرفته شود، نه از جدول عمومی پیچ‌های پرمقاومت.
  • اتصال فلنج فولادی به چدنی، به‌ویژه فلنج برآمده فولادی روی فلنج تخت چدنی، نیاز به جزئیات خاص دارد تا فلنج چدنی تحت خمش نشکند.

اشتباهات رایج

  • استفاده از A307 در اتصال پیش‌تنیده سازه‌ای
  • جایگزینی پیچ گرید B فلنج چدنی با پیچ پرمقاومت
  • سفارش «A307» بدون ذکر گرید A یا B
  • استفاده از نقشه‌هایی که گرید C را می‌خواهند بدون تبدیل آن به مرجع فعلی
  • ترکیب مهره متریک با پیچ اینچی A307

پرسش‌های متداول

گرید C در A307 چه شد؟

گرید C که برای میله‌های مهاری بود، از A307 حذف شد و کاربرد آن به ASTM F1554 گرید 36 منتقل شد. اگر نقشه قدیمی A307 گرید C می‌خواهد، معادل فعلی را با طراح هماهنگ کنید.

آیا A307 را می‌توان گالوانیزه کرد؟

بله، گالوانیزه گرم برای A307 رایج است و چون سختی پایینی دارد، ریسک تردی هیدروژنی در آن ناچیز است. مهره باید با جبران پوشش انتخاب شود.

A307 چه قطرهایی را پوشش می‌دهد؟

قطرهای اینچی از یک‌چهارم تا چهار اینچ را، در قالب پیچ، استاد و میله رزوه‌دار.

تفاوت A307 و A36 چیست؟

A36 استاندارد فولاد ساختمانی برای ورق و پروفیل است، نه پیچ. میله رزوه‌دار ساخته‌شده از فولاد A36 بدون آزمون و نشانه‌گذاری A307، پیچ A307 محسوب نمی‌شود.

آزمون‌ها و مدارک پیچ A307

A307 الزامات آزمون نسبتاً ساده‌ای دارد، اما همین الزامات اگر رعایت نشوند، دلیلی برای پذیرش قطعه به‌عنوان A307 باقی نمی‌ماند. آزمون‌های اصلی شامل آزمون کشش روی پیچ در اندازه واقعی یا نمونه ماشین‌کاری‌شده و آزمون سختی است. برای گرید B، علاوه بر حداقل، رعایت سقف استحکام و سختی هم کنترل می‌شود. گزارش آزمون باید شماره بچ، اندازه، گرید، نتایج و نشان سازنده را داشته باشد و اگر پوشش گالوانیزه درخواست شده، نتیجه اندازه‌گیری پوشش هم ضمیمه شود. در خریدهای پروژه‌ای، داشتن گواهی مواد خام با ترکیب شیمیایی نیز معمول است.

مثال محاسبه طول پیچ فلنج

برای اتصال دو فلنج 4 اینچی که هر کدام حدود یک اینچ ضخامت دارند، با یک گسکت 1/8 اینچی، طول گیر حدود 2-1/8 اینچ است. اگر از پیچ شش‌گوش سنگین 5/8 اینچ با یک مهره استفاده شود، ارتفاع مهره و بیرون‌زدگی دو تا سه دنده، حدود یک اینچ دیگر اضافه می‌کند و طول حدود 3-1/4 اینچ به دست می‌آید. اگر به جای پیچ، استاد دو مهره استفاده شود، ارتفاع مهره دوم و بیرون‌زدگی آن هم اضافه می‌شود. ابعاد فلنج‌ها و قطر و تعداد پیچ از استاندارد فلنج، مانند ASME B16.1 برای فلنج‌های چدنی یا B16.5 برای فولادی، گرفته می‌شود و اعداد این مثال فقط برای نشان دادن روش است.

نمونه سفارش A307

پیچ شش‌گوش سنگین ASTM A307 گرید B، 5/8-11 UNC، طول 3-1/4 اینچ، گالوانیزه گرم، همراه مهره شش‌گوش سنگین ASTM A563 گرید A گالوانیزه با رزوه اضافه‌اندازه، تعداد 400 عدد، همراه گزارش آزمون کشش، سختی و ضخامت پوشش.

این عبارت همه تصمیم‌های لازم را دارد: گرید، شکل سر، قطر و رزوه، طول، پوشش، مهره سازگار، تعداد و مدارک. در ساخت سفارشی، ذکر کاربرد نهایی، مثلاً «اتصال شیر چدنی آتش‌نشانی»، به سازنده کمک می‌کند کنترل‌های مربوط به سقف استحکام را جدی‌تر بگیرد.

نگهداری و تعویض پیچ‌های فلنج

پیچ‌های فلنجی در شبکه‌های زیرزمینی یا محیط‌های مرطوب، در طول زمان خورده می‌شوند و در تعمیرات، ممکن است بریده یا شکسته شوند. در تعویض، پیچ جدید را هم‌گرید و هم‌پوشش با بقیه انتخاب کنید؛ یک پیچ پرمقاومت در میان پیچ‌های گرید B، فشار ناهمگون روی فلنج ایجاد می‌کند. پیش از نصب، سطح نشیمن مهره روی فلنج را از زنگ و رسوب پاک کنید تا پیچ‌ها به کشش یکنواخت برسند. ثبت تاریخ تعویض و نوع پیچ در سوابق تأسیسات، برنامه‌ریزی تعمیرات بعدی را ساده می‌کند.

تولید پیچ و استاد A307

پیچ‌های A307 از فولاد کم‌کربن ساخته می‌شوند و به عملیات حرارتی کوئنچ و تمپر نیاز ندارند؛ همین موضوع تولید آن‌ها را ساده‌تر و ارزان‌تر از پیچ‌های پرمقاومت می‌کند. سر شش‌گوش با فورج سرد در قطرهای کوچک و فورج گرم در قطرهای بزرگ‌تر شکل می‌گیرد و رزوه با نورد یا تراش ایجاد می‌شود. استادها و میله‌های رزوه‌دار از میلگرد بریده و رزوه می‌شوند. به دلیل نبود عملیات حرارتی، کنترل جنس ورودی مهم‌ترین مرحله کیفیت است: اگر میلگرد مصرفی استحکام بیش از حد داشته باشد، پیچ گرید B ممکن است از سقف مجاز بالاتر برود و اگر ضعیف باشد، به حداقل نرسد. برای همین، سازندگان معتبر برای هر ذوب، آزمون کشش نمونه را پیش از تولید انبوه انجام می‌دهند. در تولید سفارشی، طول‌های بلند، رزوه دو سر با طول‌های متفاوت و قطرهای بزرگ به آسانی قابل تأمین هستند.

جمع‌بندی انتخاب A307

A307 انتخاب درستی برای اتصالات عمومی، تجهیزات سبک و فلنج‌های چدنی است. هر جا اتصال سازه‌ای پیش‌تنیده، بار خستگی یا دمای بالا در کار باشد، باید سراغ استانداردهای دیگر رفت. سفارش با گرید صریح، مهره هم‌خانواده و مدارک آزمون، تنها راه اطمینان از دریافت پیچ درست است.

چک‌لیست خرید

گرید، ویرایش، نوع سر، استاندارد ابعادی، قطر و رزوه، طول، پوشش، مهره و واشر را مشخص کنید. تعداد، گواهی و ردیابی موردنیاز نیز در سفارش بیایند.
