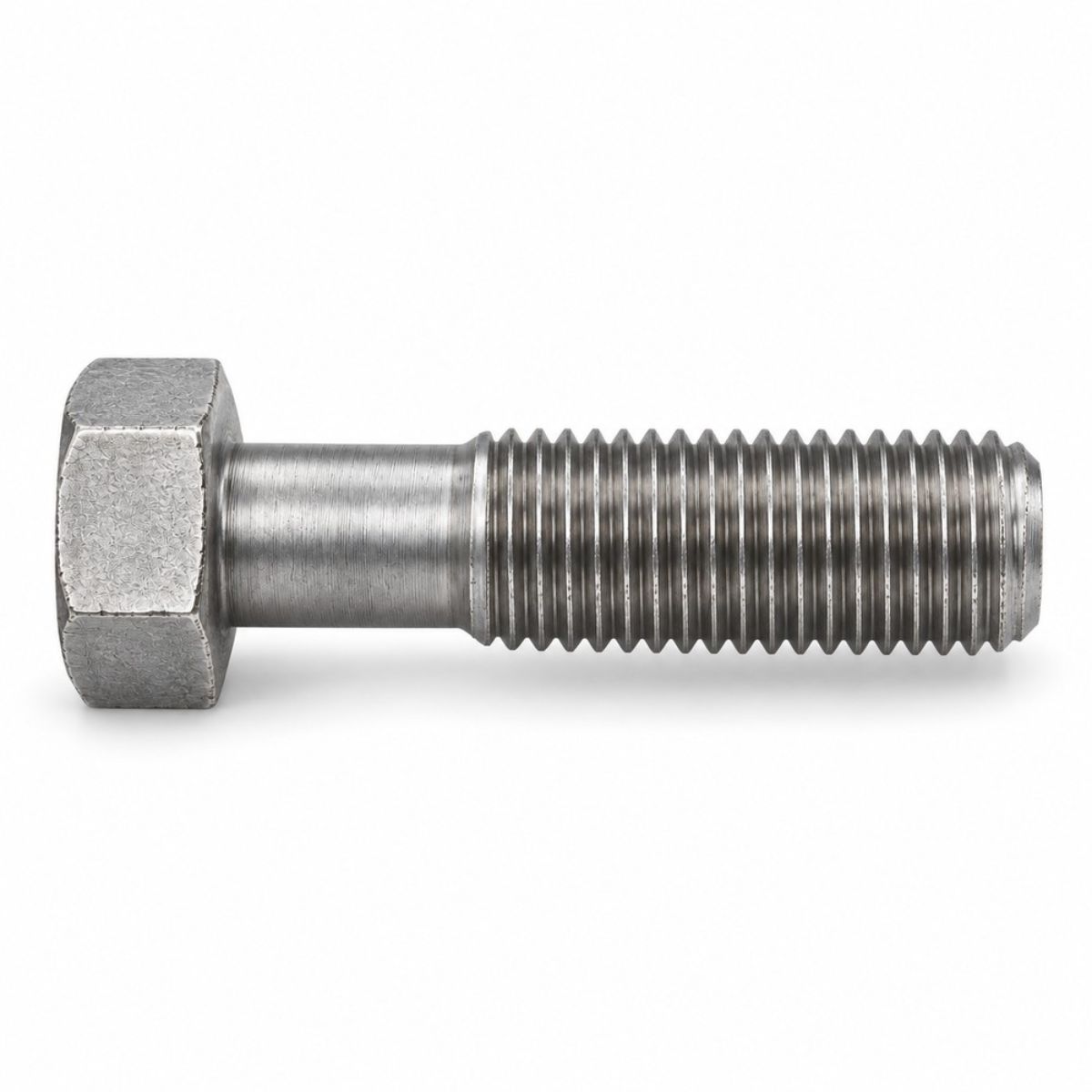

پیچ شش گوش با ساق نازک - Reduced Shank Bolts
پیچ‌های Reduced Shank معمولاً در کاربردهایی استفاده می‌شوند که در آن پیچ با اندازه استاندارد به دلیل فاصله محدود یا محدودیت فضا مناسب نیست. این پیچ و مهره‌ها دارای قطر ساقه ای هستند که از قطر رزوه کوچکتر است، و آنها را برای استفاده در کاربردهایی که قبلاً سوراخ‌هایی در یک اندازه خاص سوراخ شده یا سوراخ شده‌اند ایده آل است.
پیچ Reduced Shank از مواد مختلفی از جمله فولاد، فولاد ضد زنگ و برنج در دسترس هستند و می‌توانند در کاربردهای تجاری و صنعتی استفاده شوند. آنها معمولاً در صنایع خودروسازی، هوافضا و ساخت و ساز استفاده می‌شوند و در طیف وسیعی از اندازه‌ها و طول‌ها برای سازگاری با کاربردهای مختلف در دسترس هستند.
هنگام انتخاب یک پیچ Reduced Shank، مهم است که اطمینان حاصل شود که اندازه و گام رزوه با مهره یا سوراخ رزوه شده موجود مطابقت دارد و قطر ساقه برای کاربرد مناسب است. همچنین مهم است که یک پیچ با کیفیت بالا را انتخاب کنید که بتواند در شرایط عملیاتی خاص از جمله دما، لرزش و بار مورد نیاز مقاومت کند.
پیچ‌های Reduced Shank اغلب بر پیچ‌های سنتی ترجیح داده می‌شوند زیرا مزایای متعددی دارند. یکی، نصب آنها آسانتر است زیرا برای سفت شدن به گشتاور کمتری نیاز دارند. این می‌تواند در زمان و تلاش در طول مراحل نصب و نگهداری صرفه جویی کند. بعلاوه، پیچ‌های Reduced Shank انعطاف‌پذیرتر و همه‌کاره‌تر هستند، زیرا می‌توانند در فضاهای کوچکتر قرار بگیرند و در طیف وسیع‌تری از کاربردها استفاده شوند.
هنگام انتخاب پیچ‌های Reduced Shank، بسیار مهم است که پیچ‌های ساخته شده از مواد بادوام را انتخاب کنید که بتوانند در شرایط عملیاتی کاربرد مقاومت کنند. به عنوان مثال، پیچ و مهره‌هایی که در دمای بالا یا محیط‌های شیمیایی استفاده می‌شوند ممکن است به مواد خاصی مانند فولاد ضد زنگ یا تیتانیوم نیاز داشته باشند. علاوه بر این، طول و قطر پیچ باید به گونه ای انتخاب شود که با الزامات کاربرد پیچ مطابقت داشته باشد و از تناسب ایمن و مطمئن اطمینان حاصل شود.
نصب صحیح و گشتاور پیچ‌های Reduced Shank برای اطمینان از قابلیت اطمینان و دوام اتصال ضروری است. پیروی از دستورالعمل‌های سازنده و مقادیر گشتاور توصیه شده برای جلوگیری از سفت شدن بیش از حد یا کم سفت شدن، که می‌تواند منجر به شکست مفصل شود، مهم است.
مانند هر پیچ دیگری، پیچ‌های Reduced Shank نیز محدودیت‌های خود را دارند. از آنجایی که قطر ساقه آنها کوچکتر از قطر رزوه است، ممکن است استحکام برشی مشابهی با پیچ‌های استاندارد نداشته باشند، که آنها را برای کاربردهای خاص با نیروی زیاد مناسب نمی‌کند. ارزیابی دقیق شرایط بارگذاری اتصال و انتخاب مواد و اندازه پیچ مناسب برای اطمینان از استحکام کافی مهم است.
پیچ‌های Reduced Shank را می‌توان در بسیاری از کاربردهای مختلف، از جمله تولید، خودرو، هوافضا، ساخت و ساز و غیره استفاده کرد. برخی از نمونه‌های استفاده از آنها عبارتند از:
تثبیت تجهیزات به صفحه نصب، اتصال اجزای هواپیما و بستن ماشین‌آلات صنعتی.
به طور خلاصه، پیچ‌های Reduced Shank راه‌حلی همه‌کاره و راحت برای کاربردهایی ارائه می‌دهند که در آن پیچ‌های استاندارد به دلیل فضا یا فاصله محدود قابل استفاده نیستند. با انتخاب مواد، اندازه و روش نصب مناسب پیچ، می‌توانید از عملکرد و قابلیت اطمینان اتصال اطمینان حاصل کنید.
| DIN 7964-1990 | DIN 7964-1977 | DIN EN 3006 -1994 |
|---|---|---|
 |  |  |
| DIN EN 3007 -1996 | DIN EN 24015-1991 | |
 |  |
فهرست استانداردهای این گروه
در جدول زیر، استانداردهای این خانواده با نام محصولشان آمده است. ردیف‌هایی که ستون «مقاله» علامت دارند، صفحه‌ی اختصاصی با جدول ابعاد و راهنمای انتخاب دارند.
| استاندارد | محصول | مقاله |
|---|---|---|
| DIN 79641990 | — | — |
| DIN 79641977 | — | — |
| DIN EN3006 | — | — |
| DIN EN3007 | — | — |
| DIN EN240151991 | — | — |
ساق نازک برای چیست؟ پیچ به‌عنوان فنر
متن بالا ساق نازک را بیشتر به کمبود فضا نسبت داده است. دلیل مهندسی اصلی چیز دیگری است: کشسانی. پیچی که سفت می‌شود مثل یک فنر کشیده می‌شود و نیروی پیش‌تنیدگی، همان نیروی این فنر است. سختی فنری پیچ با سطح مقطع ساق رابطه‌ی مستقیم دارد: هرچه ساق نازک‌تر باشد، پیچ نرم‌تر است و برای رسیدن به همان نیروی پیش‌تنیدگی، بیشتر کشیده می‌شود.
در پیچ‌هایی مثل ISO 4015، قطر ساق تقریباً برابر قطر متوسط رزوه است؛ یعنی حدود ۸ تا ۱۰ درصد کمتر از قطر اسمی و حدود ۱۵ تا ۲۰ درصد کمتر در سطح مقطع. در پیچ‌های مخصوص کشسانی بالا، مثل سری DIN 2510 برای فلنج‌های دمای بالا، ساق حتی از قطر ته دنده هم نازک‌تر است.
چرا پیچ کشسان‌تر پیش‌تنیدگی را بهتر نگه می‌دارد
پس از سفت کردن، سطح‌های تماس — زیر سر پیچ، زیر مهره، بین قطعات و در دنده‌ها — زیر فشار کمی نشست می‌کنند. این نشست چند میکرون است، اما مستقیم از کشیدگی پیچ کم می‌شود. حالا دو پیچ را مقایسه کنید که با یک نیرو سفت شده‌اند:
- پیچ ساق‌کامل کم کشیده شده است؛ همان چند میکرون نشست، سهم بزرگی از کشیدگی آن است و درصد زیادی از پیش‌تنیدگی از دست می‌رود.
- پیچ ساق‌نازک بیشتر کشیده شده است؛ همان نشست، سهم کوچک‌تری از کشیدگی آن است و پیش‌تنیدگی بیشتری باقی می‌ماند.
همین منطق در انبساط حرارتی هم صدق می‌کند: وقتی پیچ و قطعات در دمای کار به اندازه‌ی متفاوت منبسط می‌شوند، پیچ کشسان‌تر تغییر نیروی کمتری را تحمل می‌کند. به همین دلیل پیچ ساق‌نازک در فلنج‌های دمای بالا، سرسیلندر و اتصال‌هایی که واشر آب‌بندی نرم دارند رایج است.
در بار دینامیکی و خستگی
وقتی بار خارجی نوسانی به یک اتصال پیش‌تنیده وارد می‌شود، این بار بین پیچ و قطعات تقسیم می‌شود. سهم پیچ به نسبت سختی پیچ به سختی قطعات بستگی دارد: پیچ نرم‌تر، سهم کمتری از بار نوسانی را حس می‌کند. چون شکست خستگی پیچ تقریباً همیشه از ریشه‌ی اولین دنده‌ی درگیر با مهره شروع می‌شود، کم کردن دامنه‌ی تنش نوسانی همان جا عمر اتصال را به‌طور محسوسی بالا می‌برد. راهنمای آلمانی VDI 2230، که مرجع محاسبه‌ی اتصال‌های پیچی پیش‌تنیده است، این اثر را با ضریب بار محاسبه می‌کند. به همین دلیل پیچ ساق‌نازک در شاتون، سرسیلندر و اتصال‌های زیر لرزش پیوسته دیده می‌شود.
اصلاح چند برداشت از متن بالا
متن اولیه‌ی این صفحه چند جمله دارد که برای انتخاب درست باید دقیق‌تر شوند:
- «برای سوراخ‌هایی که از قبل در اندازه‌ی خاصی ایجاد شده‌اند»: قطر سوراخ عبور پیچ ساق‌نازک همان سوراخ پیچ معمولی هم‌سایز است. ساق نازک برای جا شدن در سوراخ کوچکتر طراحی نشده است.
- «برای سفت شدن به گشتاور کمتری نیاز دارند»: گشتاور از نیروی پیش‌تنیدگی لازم و اصطکاک تعیین می‌شود، نه از قطر ساق. تنها تفاوت این است که ساق نازک ممکن است پیش از رزوه به حد تسلیم برسد، پس حداکثر پیش‌تنیدگی مجاز گاهی کمتر است. جدول گشتاور پیچ معمولی را بدون بررسی برای پیچ ساق‌نازک به کار نبرید.
- «ممکن است استحکام برشی مشابهی نداشته باشند»: این درست است و مهم‌تر از آن است که به نظر می‌رسد. پیچ ساق‌نازک برای اتصال‌های کششی است. در اتصال‌هایی که پیچ به‌عنوان پین برشی کار می‌کند یا باید سوراخ را دقیق پر کند، جای آن نیست.
ساق نازک و فرآیند تولید
یک دلیل اقتصادی هم پشت ساق نازک هست. در تولید پیچ با نورد رزوه، مفتول اولیه قطری نزدیک به قطر متوسط رزوه دارد؛ نورد فلز را از ریشه‌ی دنده به تاج آن جابه‌جا می‌کند و قطر اسمی از همین جابه‌جایی به دست می‌آید. در پیچ ساق‌کامل، بخش بدون رزوه باید به قطر اسمی برسد، پس مفتول ضخیم‌تری لازم است و بخش رزوه‌دار پیش از نورد باید با اکستروژن تا حدود قطر متوسط نازک شود. در پیچ ساق‌نازک، ساق همان قطر مفتول اولیه را نگه می‌دارد و تولید ساده‌تر است. روند کلی این تولید در تولید پیچ به روش فورج سرد آمده است.
استانداردهای این صفحه
- DIN EN 24015 / ISO 4015: پیچ شش‌گوش با ساق تقریباً برابر قطر متوسط رزوه. نسخه‌ی ساق‌کامل آن ISO 4014 و نسخه‌ی آلمانی قدیمی‌ترش DIN 931 است. توجه کنید که DIN 931 و ISO 4014 در چند سایز آچارخور متفاوت دارند.
- DIN 7964: در فهرست این صفحه آمده، اما داده‌ی کاتالوگ ما برای آن هنوز تأیید نشده است.
- EN 3006 و EN 3007: از سری استانداردهای هوافضای اروپا، که در آن کاهش وزن و رفتار خستگی اهمیت ویژه‌ای دارد.
کلاس استحکام پیچ ساق‌نازک همان کلاس‌های ISO 898-1 است. در فلنج‌ها و اتصال‌های دوطرفه که به‌جای پیچ از استاد استفاده می‌شود، استاد ساق‌نازک هم وجود دارد؛ درباره‌ی استادها پیچ‌های دوسر رزوه را ببینید.
چه وقت پیچ ساق‌نازک انتخاب نکنیم
- اتصال برشی یا پیچ جفت‌شونده (Fitted Bolt): ساق باید سوراخ را پر کند و بار برشی را تحمل کند.
- محیط خورنده بدون محافظت: ساق نازک‌تر حاشیه‌ی کمتری برای از دست دادن مقطع بر اثر خوردگی دارد.
- بار خمشی: مقطع کوچکتر در خمش تنش بیشتری می‌گیرد.
- اتصال کم‌اهمیت با پیش‌تنیدگی پایین: مزیت کشسانی فقط وقتی معنا دارد که پیچ تا پیش‌تنیدگی بالا سفت شود. در اتصال سبک، پیچ معمولی DIN 933 یا DIN 931 ساده‌تر و در دسترس‌تر است.
سوالات متداول
مزیت اصلی پیچ ساق‌نازک چیست؟
کشسانی بیشتر. پیچ ساق‌نازک برای رسیدن به همان پیش‌تنیدگی بیشتر کشیده می‌شود، پس نشست سطح‌ها و انبساط حرارتی درصد کمتری از پیش‌تنیدگی را از بین می‌برند. در بار نوسانی هم سهم کمتری از بار به پیچ می‌رسد و عمر خستگی بالاتر می‌رود.
آیا پیچ ساق‌نازک ضعیف‌تر از پیچ معمولی است؟
در کشش، ظرفیت پیچ معمولی هم با سطح مقطع رزوه محدود می‌شود و ساق ISO 4015 تقریباً هم‌اندازه‌ی آن است، پس تفاوت کم است. در برش و خمش، ساق نازک‌تر ضعیف‌تر است و نباید در اتصال برشی استفاده شود.
آیا گشتاور سفت کردن پیچ ساق‌نازک کمتر است؟
نه به‌خودی‌خود. گشتاور از نیروی پیش‌تنیدگی لازم و اصطکاک تعیین می‌شود. اما چون ساق نازک ممکن است زودتر به حد تسلیم برسد، مقدار مجاز را برای خود این پیچ بررسی کنید و جدول پیچ معمولی را مستقیم به کار نبرید.
پیچ ساق‌نازک بیشتر در کجا استفاده می‌شود؟
فلنج‌های دمای بالا، سرسیلندر و شاتون موتور، و اتصال‌هایی که زیر لرزش یا بار نوسانی دائمی هستند؛ یعنی جاهایی که حفظ پیش‌تنیدگی و عمر خستگی مهم‌تر از ظرفیت برشی است.
تفاوت ISO 4015 و ISO 4014 چیست؟
هر دو پیچ شش‌گوش نیمه‌رزوه‌اند. در ISO 4014 ساق هم‌قطر اسمی است؛ در ISO 4015 قطر ساق تقریباً برابر قطر متوسط رزوه است.
راهنمای سفارش
برای اینکه استعلام بدون رفت‌وبرگشت انجام شود، این موارد را مشخص کنید:
- شماره استاندارد — و اگر نسخه‌ی ISO مدنظر است، آن را صریح بنویسید؛ در چند خانواده ابعاد DIN و ISO یکی نیست.
- سایز و طول
- کلاس استحکام یا گرید
- جنس — فولاد، استنلس A2 یا A4
- پوشش — هماهنگ با بقیه‌ی اجزای اتصال
