تحلیل جامع فنی و صنعتی پیچ تی: از انتخاب متریال تا فرآیندهای نوین تولید
در دنیای مهندسی مکانیک و سازههای صنعتی، اتصالات نقش شریانهای حیاتی را ایفا میکنند که پایداری و ایمنی یک سیستم را تضمین مینمایند. در میان انبوهی از اتصالدهندهها، پیچ تی (T-Bolt) یا پیچ سر چکشی، به عنوان یکی از کلیدیترین و مهندسیشدهترین قطعات شناخته میشود که برای کاربردهای خاص و تحمل بارهای سنگین طراحی شده است. این مقاله تحلیلی قصد دارد تا با نگاهی دقیق و موشکافانه، به بررسی ساختار، مواد اولیه، روشهای تولید و جایگاه این محصول در صنایع مادر بپردازد. اهمیت شناخت این قطعه زمانی مشخص میشود که درک کنیم بسیاری از سیستمهای ریلی، سازههای خورشیدی و ماشینآلات سنگین بدون وجود این قطعه کوچک اما استراتژیک، قادر به عملکرد صحیح نخواهند بود.
پیچهای تی به دلیل طراحی منحصر به فرد خود که شبیه به حرف انگلیسی T است، قابلیت قفل شدن در شیارهای مخصوص (T-slots) را دارند. این ویژگی باعث میشود که نصب و دمونتاژ آنها با سرعت و سهولت بالایی انجام شود، در حالی که مقاومت فوقالعادهای در برابر چرخش ناخواسته از خود نشان میدهند. در ادامه این مقاله، با عبور از تعاریف اولیه، به عمق فرآیندهای متالورژی و تکنیکهای ساخت خواهیم پرداخت تا تصویری شفاف از چگونگی تبدیل یک مفتول فلزی به یک اتصالدهنده با استاندارد جهانی ارائه دهیم.
ماهیت مهندسی و مکانیزم عملکرد پیچ تی
پیچ تی یکی از اعضای برجسته خانواده پیچ و مهره خاص محسوب میشود که فلسفه وجودی آن بر پایه ایجاد یک اتصال سریع، قابل تنظیم و ایمن بنا شده است. برخلاف پیچهای ششگوش معمولی که برای سفت شدن نیاز به آچار از سمت سر پیچ دارند، پیچ تی به گونهای طراحی شده که سرِ آن داخل یک شیار یا کانال قرار میگیرد و با سفت کردن مهره از سمت دیگر، سرِ تیشکل به دیوارههای داخلی شیار فشار میآورد و قفل میشود. این مکانیزم هوشمندانه، نیاز به نگه داشتن سر پیچ هنگام بستن مهره را از بین میبرد و عملاً فرآیند نصب را به کاری یکنفره تبدیل میکند که در پروژههای بزرگ صنعتی منجر به صرفهجویی چشمگیری در زمان و هزینه نیروی انسانی میشود.
علاوه بر سهولت نصب، طراحی هندسی سرِ این پیچها باعث توزیع یکنواخت تنش بر روی سطح تکیهگاه در داخل شیار میشود. این توزیع بار، خطر تغییر شکل پلاستیک یا شکستگی لبههای شیار را به حداقل میرساند، بهویژه زمانی که سازه تحت بارهای دینامیک و لرزشهای مداوم قرار دارد. در بسیاری از طراحیهای مهندسی پیشرفته، استفاده از پیچ تی به طراحان این اجازه را میدهد که نقاط اتصال را در طول مسیر شیار تغییر دهند، ویژگیای که در پیچهای معمولی که نیاز به سوراخکاری ثابت دارند، وجود ندارد و انعطافپذیری بی نظیری به مونتاژ نهایی میبخشد.
طراحی هندسی و استانداردها
طراحی هندسی پیچ تی تابع استانداردهای دقیقی است که ابعاد سر، قطر بدنه و نوع رزوه را مشخص میکنند. استانداردهایی نظیر DIN 186 و DIN 188 از جمله مراجع اصلی در تولید این قطعات هستند. رعایت دقیق این ابعاد بسیار حیاتی است، زیرا هرگونه انحراف در عرض یا ضخامت سرِ پیچ میتواند منجر به عدم جایگیری صحیح در شیار یا چرخش آن هنگام سفت کردن شود که عملاً کارایی اتصال را از بین میبرد.
نقش در جلوگیری از چرخش (Anti-Rotation)
یکی از مهمترین وظایف مهندسی پیچ تی، قابلیت خودقفلشوندگی در برابر چرخش است. زمانی که مهره سفت میشود، گشتاور اعمال شده تمایل دارد پیچ را بچرخاند. اما به دلیل شکل هندسی سر پیچ که در داخل یک کانال هماندازه محبوس شده است، این چرخش مهار میشود. این ویژگی در ماشینآلات صنعتی که ارتعاشات زیادی دارند بسیار حیاتی است، زیرا از باز شدن ناگهانی اتصال جلوگیری میکند.
متریالهای تولید و دانش مواد در ساخت پیچ تی
انتخاب متریال مناسب برای تولید پیچ تی، فرآیندی پیچیده و وابسته به شرایط محیطی و بارگذاری است که مهندسان متالورژی با دقت بالایی آن را انجام میدهند. ماده اولیه نه تنها باید قابلیت شکلپذیری مناسبی برای فرآیندهای تولید داشته باشد، بلکه باید پس از تولید، استحکام کششی، مقاومت برشی و پایداری شیمیایی لازم را در طول عمر کاری قطعه تضمین کند. در تولید پیچ و مهره خاص، هرگز از یک فرمول واحد برای تمام کاربردها استفاده نمیشود و هر صنعت نیازمند آلیاژ مخصوص به خود است.
کیفیت نهایی پیچ تی به طور مستقیم به ساختار ریزدانه و عملیات حرارتی اعمال شده بر روی متریال بستگی دارد. تولیدکنندگان معتبر همواره برگه آنالیز شیمیایی و خواص مکانیکی مواد اولیه را بررسی میکنند تا از عدم وجود ناخالصیهای مخرب اطمینان حاصل کنند. در ادامه به بررسی تخصصیترین متریالهای مورد استفاده در ساخت این قطعات میپردازیم که هر کدام ویژگیهای منحصر به فردی را به محصول نهایی اضافه میکنند.
فولادهای کربنی (Carbon Steel)
فولاد کربنی رایجترین متریال برای تولید پیچهای تی در گریدهای مقاومتی مختلف مانند 8.8، 10.9 و 12.9 است. این فولادها با داشتن درصدهای مختلف کربن و عناصر آلیاژی جزئی، تعادل بسیار خوبی بین استحکام و هزینه ایجاد میکنند. پیچهای ساخته شده از فولاد کربنی معمولاً پس از تولید تحت عملیات حرارتی (کونچ و تمپر) قرار میگیرند تا سختی و چقرمگی آنها به حد استاندارد برسد و برای کاربردهای سازهای سنگین مناسب شوند.
فولادهای ضد زنگ (Stainless Steel)
برای محیطهایی که رطوبت بالا دارند یا در معرض مواد خورنده شیمیایی هستند، استفاده از فولادهای زنگزن یا استنلس استیل (مانند گرید 304 و 316) اجتنابناپذیر است. این آلیاژها به دلیل وجود کروم در ساختار خود، یک لایه اکسید غیرفعال بر روی سطح ایجاد میکنند که از نفوذ اکسیژن و زنگزدگی جلوگیری میکند. پیچهای تی استنلس استیل اگرچه استحکام کششی کمتری نسبت به همتایان فولادی پرکربن خود دارند، اما در صنایع غذایی، دریایی و پزشکی گزینهای بیرقیب محسوب میشوند.
آلیاژهای پایه نیکل و سوپرآلیاژها
در شرایط کاری بسیار سخت، مانند توربینهای گازی یا صنایع پتروشیمی که دما و فشار بسیار بالا است، فولادهای معمولی کارایی خود را از دست میدهند. در این موارد از سوپرآلیاژهایی مانند اینکونل یا مونل برای ساخت پیچ تی استفاده میشود. این مواد مقاومت فوقالعادهای در برابر خزش (Creep) در دماهای بالا و خوردگی تنشی دارند و فرآیند تولید آنها نیازمند تکنولوژیهای بسیار پیشرفته است.
جدول مقایسه ویژگیهای متریالهای رایج
برای درک بهتر تفاوتهای عملکردی متریالهای ذکر شده، جدول زیر مقایسهای اجمالی بین سه دسته اصلی مواد اولیه ارائه میدهد:
| نوع متریال | مقاومت کششی | مقاومت به خوردگی | هزینه تولید | کاربرد اصلی |
|---|---|---|---|---|
| فولاد کربنی (گرید 8.8) | بالا | پایین (نیاز به پوشش) | پایین | سازههای ساختمانی، ماشینآلات |
| فولاد خشکه (گرید 10.9/12.9) | بسیار بالا | پایین (نیاز به پوشش) | متوسط | صنایع خودرو، اتصالات بحرانی |
| استنلس استیل (304/316) | متوسط | بسیار بالا | بالا | صنایع دریایی، دارویی، خورشیدی |
روشهای تولید و تکنولوژیهای ساخت
تولید یک پیچ تی با کیفیت و دقیق، نیازمند به کارگیری ترکیبی از هنر مهندسی و ماشینآلات پیشرفته است. روش تولید تأثیر مستقیمی بر خواص مکانیکی نهایی قطعه دارد؛ به طوری که دو پیچ با ابعاد و متریال یکسان اما روشهای تولید متفاوت، میتوانند رفتارهای کاملاً متفاوتی در زیر بار از خود نشان دهند. انتخاب روش تولید معمولاً بر اساس تیراژ تولید، ابعاد پیچ و خواص مکانیکی مورد انتظار صورت میگیرد.
در صنعت تولید اتصالات، دو روش اصلی "فورج" (آهنگری) و "ماشینکاری" بر سایر روشها غالب هستند. در حالی که ماشینکاری بر برادهبرداری تمرکز دارد، روشهای فورج بر تغییر شکل پلاستیک فلز استوار هستند. در تولید انبوه پیچهای تی، روشهای فورج به دلیل سرعت بالا و بهبود خواص مکانیکی ترجیح داده میشوند. در ادامه به تشریح دقیق این فرآیندها و تأثیر آنها بر ساختار پیچ میپردازیم.
فورج سرد (Cold Forging)
فورج سرد پیشرفتهترین و رایجترین روش برای تولید پیچهای تی با سایزهای کوچک تا متوسط در تیراژ بالا است. در این روش، مفتول فلزی در دمای محیط و تحت فشار بسیار زیاد پرسهای چند مرحلهای، تغییر شکل داده و به فرم نهایی تبدیل میشود. مزیت اصلی این روش، حفظ پیوستگی دانهبندی فلز (Grain Flow) است که باعث افزایش استحکام خستگی پیچ میشود. همچنین به دلیل عدم نیاز به حرارتدهی، سطح نهایی قطعه بسیار صاف و دقیق خواهد بود.
فورج گرم (Hot Forging)

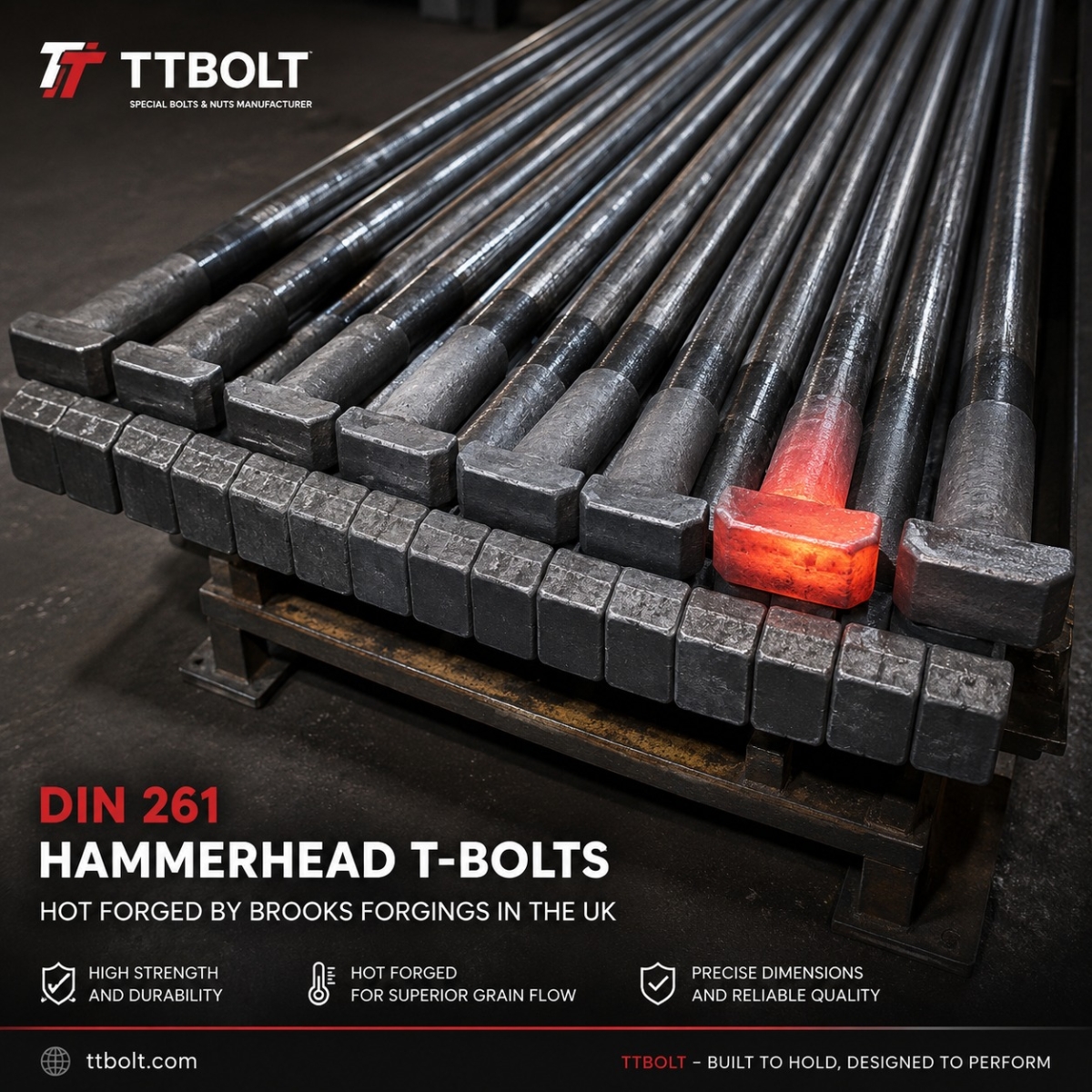

برای تولید پیچهای تی با قطرهای بزرگ (معمولاً بالای M24) یا زمانی که متریال سختی بالایی دارد، از روش فورج گرم استفاده میشود. در این فرآیند، انتهای میلگرد تا دمای سرخ شدن حرارت داده میشود و سپس توسط پرس ضربهای شکلدهی میگردد. حرارت باعث نرم شدن فلز و کاهش نیروی لازم برای تغییر شکل میشود. اگرچه دقت ابعادی در این روش کمی پایینتر از فورج سرد است، اما تنها راه اقتصادی و فنی برای تولید پیچهای غولپیکر صنعتی محسوب میشود.
ماشینکاری و تراشکاری (Machining)
زمانی که نیاز به تولید تعداد محدودی پیچ تی با ابعاد بسیار خاص و غیر استاندارد باشد، یا تلرانسهای بسیار دقیقی مد نظر باشد، از روش ماشینکاری استفاده میشود. در این روش، یک میلگرد با قطر بزرگتر توسط دستگاههای CNC تراشیده میشود تا به شکل T درآید. عیب اصلی این روش قطع شدن خطوط جریان دانهبندی فلز است که باعث میشود استحکام پیچ نسبت به روش فورج کمتر باشد، اما دقت ابعادی آن بینظیر است.
رزوهزنی (Thread Rolling)
صرف نظر از روش شکلدهی سر پیچ، ایجاد رزوه معمولاً آخرین مرحله مکانیکی است. بهترین روش برای این کار "رولینگ" یا نورد رزوه است. در این فرآیند، رزوه به جای تراشیده شدن، با فشار قالبهای متحرک بر روی بدنه پیچ ایجاد میشود. این کار باعث سخت شدن سطح رزوه و افزایش مقاومت آن در برابر سایش و خستگی میشود و کیفیت نهایی محصول را به شدت ارتقا میدهد.
کاربردهای استراتژیک در صنایع مدرن
گستره کاربرد پیچ تی بسیار فراتر از اتصالات ساده خانگی است و به عمق زیرساختهای حیاتی نفوذ کرده است. این قطعات به عنوان عوامل اتصالدهنده نامرئی، یکپارچگی سازههای عظیمی را حفظ میکنند که روزانه با آنها سروکار داریم. درک کاربردهای متنوع این محصول، اهمیت تولید دقیق و استاندارد آن را بیش از پیش نمایان میسازد. از صنایع انرژی گرفته تا خطوط تولید اتوماتیک، پیچ تی نقش تسهیلگر را بازی میکند.
یکی از دلایل محبوبیت این نوع پیچ در صنایع مدرن، سازگاری آن با پروفیلهای آلومینیومی شیاردار صنعتی است. این پروفیلها که استخوانبندی بسیاری از دستگاههای اتوماسیون و میزهای کار را تشکیل میدهند، برای اتصال قطعات مختلف به یکدیگر به شدت به پیچ تی وابستهاند. این همزیستی بین پروفیل آلومینیوم و پیچ تی، انقلابی در طراحی ماژولار ماشینآلات ایجاد کرده است.
صنعت خودروسازی و خطوط مونتاژ
در کارخانجات خودروسازی، جیگها و فیکسچرها (قید و بستها) که وظیفه نگهداری قطعات بدنه خودرو در حین جوشکاری یا مونتاژ را دارند، باید مرتباً تنظیم و جابجا شوند. پیچهای تی به دلیل قابلیت جابجایی سریع در شیار میزهای کار، ابزاری ایدهآل برای این محیطهای پویا هستند و سرعت تغییر خط تولید را افزایش میدهند.
تاسیسات انرژی خورشیدی (Solar Mounting Systems)
نصب پنلهای خورشیدی بر روی سقف یا زمین نیازمند سازههایی است که هم مقاوم باشند و هم نصب آسانی داشته باشند. پیچهای تی استنلس استیل نقش کلیدی در کلمپها و اتصالات نگهدارنده پنلها ایفا میکنند. آنها باید بتوانند در برابر بادهای شدید مقاومت کنند و در عین حال امکان تنظیم دقیق زاویه و موقعیت پنلها را فراهم آورند.
صنایع تصفیه آب و فاضلاب
در تصفیهخانهها، لولهها و اتصالات فلنجی متعددی وجود دارد که نیاز به بازرسی و تعمیرات دورهای دارند. پیچهای تی در برخی از انواع کوپلینگها و بستهای تعمیراتی استفاده میشوند تا تکنسینها بتوانند با سرعت عمل بالا و حتی در شرایط دسترسی دشوار، اتصالات را باز و بسته کنند. مقاومت به خوردگی در این کاربرد اولویت اصلی است.
پوششدهی و محافظت سطحی
تولید پیچ تی تنها با شکلدهی فلز به پایان نمیرسد؛ مرحله نهایی و حیاتی، اعمال پوشش محافظ است. حتی بهترین فولادها نیز بدون پوشش مناسب در برابر عوامل محیطی آسیبپذیر هستند. نوع پوشش انتخابی میتواند طول عمر پیچ را از چند ماه به چند دهه افزایش دهد. پوششدهی نه تنها جنبه زیبایی دارد، بلکه به عنوان یک سد دفاعی در برابر الکترولیتها عمل میکند.
فرآیندهای پوششدهی باید با دقت کنترل شوند تا ضخامت لایه محافظ در حد استاندارد باشد. ضخامت بیش از حد میتواند باعث درگیری رزوه و عدم بسته شدن مهره شود، و ضخامت کم نیز محافظت کافی را ایجاد نمیکند. تنوع پوششها به مهندسان اجازه میدهد تا تعادلی میان هزینه و دوام ایجاد کنند.
گالوانیزه سرد و گرم
پوشش روی (Zinc) یا گالوانیزه، متداولترین روش محافظت از پیچهای فولادی است. گالوانیزه سرد (الکترولیز) پوششی نازک و براق ایجاد میکند که برای محیطهای داخلی مناسب است. در مقابل، گالوانیزه گرم که با غوطهوری پیچ در مذاب روی انجام میشود، لایهای ضخیم و مات ایجاد میکند که مقاومت فوقالعادهای در محیطهای بیرونی و مرطوب دارد و برای سازههای شهری و دکلهای برق ایدهآل است.
پوششهای داکرومات
برای صنایعی که نیاز به مقاومت بسیار بالا در برابر تست پاشش نمک (Salt Spray) دارند و همچنین خطر تردی هیدروژنی (Hydrogen Embrittlement) در پیچهای کلاس بالا مطرح است، از پوششهای داکرومات یا جئومت استفاده میشود. این پوششهای پیشرفته حاوی ذرات روی و آلومینیوم هستند و بدون نیاز به اسیدشویی اعمال میشوند، بنابراین ساختار متالورژیکی پیچهای خشکه (مانند گرید 10.9) را تضعیف نمیکنند.
نتیجهگیری
پیچ تی، فراتر از یک قطعه ساده فلزی، نمادی از مهندسی دقیق و کارآمدی در اتصالات صنعتی است. از انتخاب وسواسگونه متریال و آلیاژهای خاص گرفته تا فرآیندهای پیچیده تولید مانند فورج سرد و عملیات حرارتی، همه و همه دست به دست هم میدهند تا محصولی تولید شود که ایمنی و پایداری سازههای مدرن را تضمین کند. شناخت دقیق ویژگیهای فنی، روشهای تولید و استانداردهای این قطعه، به مهندسان و مدیران پروژه کمک میکند تا با انتخابی هوشمندانه، از بروز خسارات مالی و جانی ناشی از شکست اتصالات جلوگیری کنند. در دنیایی که سرعت و قابلیت اطمینان حرف اول را میزند، پیچ تی همچنان جایگاه خود را به عنوان یک راهکار بیبدیل حفظ کرده است.
در همین راستا، مجموعه صنعتی تی تی بولت با بهرهگیری از دانش روز دنیا و ماشینآلات پیشرفته، توانایی تولید انواع پیچ تی با متریالهای گوناگون و استانداردهای بینالمللی را دارا میباشد. چه نیاز شما یک پیچ تی استاندارد باشد و چه یک قطعه خاص با آلیاژ ویژه، تیم مهندسی ما آماده ارائه مشاوره فنی و تولید محصول نهایی با بالاترین کیفیت است. شما میتوانید جهت دریافت اطلاعات تکمیلی و ثبت سفارش، با کارشناسان ما در تماس باشید.
