واشر قطعه‌ای است که معمولاً زیر سر پیچ یا مهره قرار می‌گیرد تا شرایط تماس با قطعه را متناسب با نیاز اتصال فراهم کند. پخش بار، محافظت نسبی از سطح، آب‌بندی و ایجاد رفتار فنری از کاربردهای خانواده‌های مختلف واشر هستند؛ اما همهٔ واشرها این کارها را هم‌زمان انجام نمی‌دهند. برای مثال، واشر تخت معمولی وسیلهٔ قفل‌کردن مهره یا آب‌بندی نیست.
برای انتخاب درست، ابتدا مسئلهٔ اتصال را مشخص کنید: سطح قطعه نرم است؟ سوراخ بزرگ است؟ اتصال در معرض لرزش قرار دارد؟ یا باید جلوی نشت گرفته شود؟ سپس نوع، اندازه، جنس و سختی واشر را انتخاب کنید.
واشر چه کاری انجام می‌دهد؟
- توزیع بار روی سطح بزرگ‌تر: واشر تخت مناسب می‌تواند فشار موضعی زیر مهره یا سر پیچ را کاهش دهد. نتیجه به ابعاد، ضخامت، سختی واشر و جنس سطح زیر آن بستگی دارد.
- ایجاد سطح تکیه‌گاه مناسب: واشر می‌تواند تماس مستقیم قطعه با بخش در حال چرخش را کمتر کند؛ با این حال، محافظت کامل از رنگ یا پوشش سطح را تضمین نمی‌کند.
- آب‌بندی در طرح‌های مخصوص: واشرهای آب‌بند با جنس و شکل مناسب، برای محدودکردن مسیر نشت طراحی می‌شوند.
- ایجاد رفتار فنری یا جبران زاویه: واشر بشقابی و واشر کروی برای نیازهایی متفاوت از واشر تخت ساخته می‌شوند.
نکتهٔ مهم: وجود واشر، جای طراحی درست اتصال و بستن صحیح پیچ را نمی‌گیرد. نیروی گیره‌ای یا «پیش‌بار» همان نیرویی است که قطعات را به هم می‌فشارد؛ انتخاب واشر باید با روش ایجاد و حفظ این نیرو هماهنگ باشد.

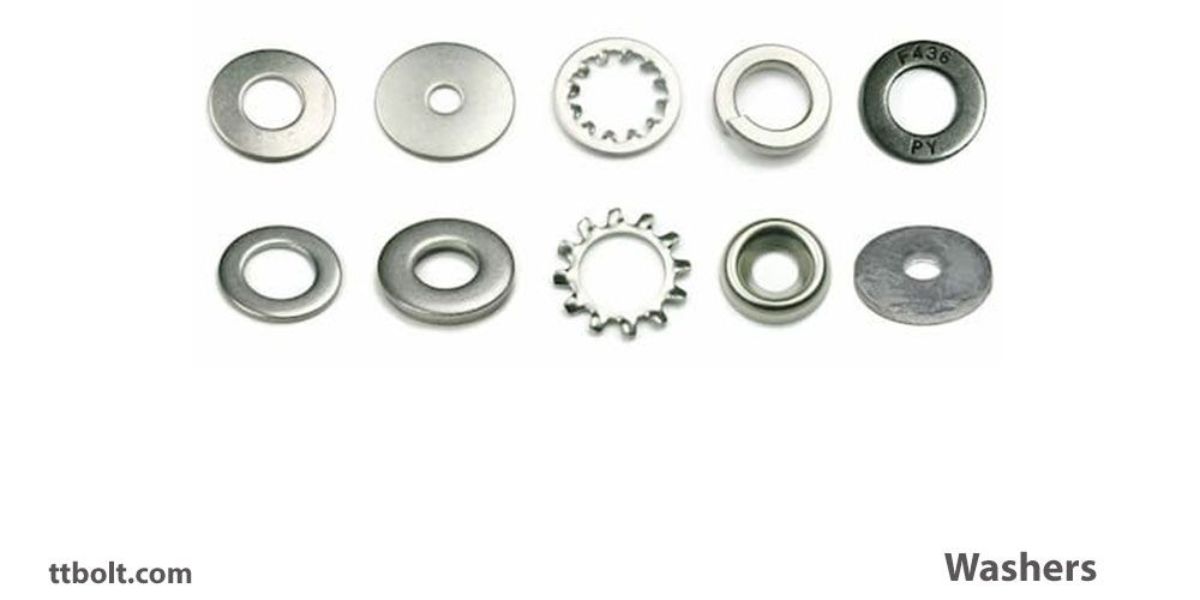

انواع واشر و تفاوت کاربرد آن‌ها
| نوع واشر | کارکرد اصلی | نکتهٔ انتخاب |
|---|---|---|
| تخت معمولی | توزیع بار و ایجاد سطح تکیه‌گاه | ضخامت و سختی را متناسب با اتصال انتخاب کنید. |
| تخت پهن یا گلگیری | افزایش سطح تکیه‌گاه | قطر بزرگ‌تر به‌تنهایی تضمین‌کنندهٔ تحمل بار بیشتر نیست. |
| فنری مارپیچ | رفتار فنری هنگام فشرده‌شدن | برای جلوگیری قطعی از شل‌شدن در لرزش به آن تکیه نکنید. |
| بشقابی | ایجاد نیروی فنری در فضای محوری محدود | منحنی نیرو–تغییرشکل و مقدار فشردگی اهمیت دارد. |
| دندانه‌دار یا خورشیدی | درگیری دندانه‌ها با سطوح تماس | امکان آسیب به سطح و محدودیت سازگاری با آن را بررسی کنید. |
| آب‌بندی | کمک به جلوگیری از نشت | جنس آب‌بند باید با سیال، دما و فشار سازگار باشد. |
| کروی | جبران محدود ناهم‌راستایی سطوح | اجزای محدب و مقعر باید مجموعهٔ سازگار تشکیل دهند. |
| اُریب یا گوه‌ایِ تکیه‌گاهی | ایجاد نشیمن مناسب روی سطح شیب‌دار | با جفت‌واشر قفل‌کنندهٔ گوه‌ای اشتباه نشود. |
واشر تخت: معمولی، پهن و سخت‌کاری‌شده
واشر تخت رایج‌ترین عضو این خانواده است. سری عادی، برای بسیاری از اتصالات عمومی و سری پهن، برای افزایش سطح تکیه‌گاه بررسی می‌شود. در کاتالوگ‌ها، ISO 7089 برای واشر تخت سری عادی بدون پخ و ISO 7093-1 برای سری پهن دیده می‌شود. نام‌های DIN 125 و DIN 9021 هم در بازار رایج‌اند؛ هنگام جایگزینی، ابعاد و مشخصات فنی را تطبیق دهید و فقط به نام بازاری اکتفا نکنید.
واشر پهن الزاماً «ضربه‌گیر» نیست. اگر ضخامت یا تکیه‌گاه کافی نداشته باشد، ممکن است زیر بار خم شود. همچنین واشر سخت‌کاری‌شده را نباید تنها بر اساس ظاهر با واشر فولادی معمولی یکسان دانست. برای جزئیات بیشتر، راهنمای واشرهای تخت را ببینید.
واشر فنری مارپیچ: محدودیت در برابر لرزش
واشر شکافته یا مارپیچ، هنگام بستن فشرده می‌شود. در راهنمای طراحی اتصالات ناسا توضیح داده شده که این نوع واشر معمولاً در پایان بستن تخت می‌شود و در آن وضعیت، قابلیت قفل‌کنندگی مورد انتظار را ندارد. بنابراین ادعای «با واشر فنری، مهره در لرزش باز نمی‌شود» قابل اتکا نیست.
اگر شل‌شدن ناشی از لرزش مسئلهٔ اصلی است، راهکار قفل‌کردن باید متناسب با اتصال انتخاب و ارزیابی شود؛ صرف افزودن واشر فنری کافی نیست. برای آشنایی با این خانواده، مقالهٔ واشرهای فنری را بخوانید.
واشر بشقابی و واشر موجی
این قطعات برای ایجاد رفتار فنری طراحی می‌شوند. واشر بشقابی می‌تواند در محدودهٔ کاری تعیین‌شده، به جبران تغییرات نیروی اتصال کمک کند؛ اما بشقابی‌بودن به‌خودی‌خود به معنی قفل‌شدن اتصال نیست. انتخاب آن به نیروی مورد نیاز، مقدار جابه‌جایی و آرایش نصب وابسته است. شکل موجی نیز باید با مشخصات فنری همان محصول انتخاب شود، نه صرفاً با قطر پیچ.
واشر دندانه‌دار یا خورشیدی
در این واشرها، دندانه‌های داخلی یا خارجی با سطح تماس درگیر می‌شوند. این عملکرد می‌تواند روی سطح خراش ایجاد کند و برای قطعات پوشش‌دار یا سطوح حساس مناسب نباشد. محل دندانه‌ها به‌تنهایی معیار تعیین تحمل بار نیست؛ جنس، سختی و طراحی مجموعه هم اهمیت دارند. جزئیات این گروه در راهنمای واشرهای دندانه‌دار آمده است.
واشر آب‌بندی
واشر فلزی معمولی را نباید جای واشر آب‌بند گذاشت. در انتخاب آب‌بند، علاوه بر ابعاد، سازگاری ماده با سیال، دمای کار، فشار و کیفیت سطح نشیمن را بررسی کنید. واشر فلزی–الاستومری، واشر نرم و حلقهٔ آب‌بندی، بسته به طراحی اتصال، جایگزین مستقیم یکدیگر نیستند.
واشر کروی، اُریب، مربعی و لبه‌دار
در مجموعه‌های کروی مانند DIN 6319، دو سطح محدب و مقعر برای جبران محدود ناهم‌راستایی به کار می‌روند؛ این مجموعه مجوزی برای حرکت آزاد جانبی اتصال نیست. حد مجاز زاویه و بار باید از مشخصات همان محصول خوانده شود.
واشر اُریب، برای نشستن روی سطح شیب‌دار انتخاب می‌شود. در مقابل، جفت‌واشرهای قفل‌کنندهٔ گوه‌ای با حرکت نسبی دو سطح شیب‌دارِ خود کار می‌کنند؛ این دو کاربرد را نباید با هم اشتباه گرفت. واشر مربعی هم صرفاً مخصوص گوشه‌ها یا صنعت الکترونیک نیست و کاربردش به طراحی و استاندارد قطعه وابسته است. در واشر لبه‌دار، زبانه برای مهار مکانیکی در طرح اتصال به کار می‌رود و نحوهٔ خم‌کردن آن باید با دستور نصب هماهنگ باشد.
سایز و ابعاد واشر چگونه انتخاب می‌شود؟
سه اندازهٔ پایه عبارت‌اند از قطر داخلی، قطر خارجی و ضخامت. سایز اسمی معمولاً با پیچ سازگار بیان می‌شود؛ مثلاً «واشر M10» لزوماً سوراخی با قطر دقیق ۱۰ میلی‌متر ندارد. برای اندازهٔ واقعی و رواداری، جدول استاندارد یا نقشهٔ محصول را بخوانید.
- قطر داخلی: باید با پیچ و لقی مورد نیاز سازگار باشد؛ سوراخ بیش از حد بزرگ می‌تواند نشیمن نامناسب ایجاد کند.
- قطر خارجی: باید سطح تکیه‌گاه کافی فراهم کند و با فضای مونتاژ تداخل نداشته باشد.
- ضخامت: باید با بار، سختی و وضعیت تکیه‌گاه هماهنگ باشد؛ افزایش قطر به‌تنهایی جای ضخامت مناسب را نمی‌گیرد.
به‌جای یک جدول ابعاد مشترک برای همهٔ واشرها، از جدول مخصوص نوع مورد نظر استفاده کنید. فهرست استانداردهای DIN برای واشرها نقطهٔ شروع مناسبی برای یافتن خانوادهٔ مرتبط است.
سختی، جنس و پوشش: سه مشخصهٔ متفاوت
سختی با کلاس مقاومتی پیچ یکی نیست. عددی مانند 10.9، کلاس مقاومتی پیچ است؛ در حالی که 200 HV یا 300 HV، مشخصهٔ سختی واشر بر پایهٔ آزمون ویکرز است. از عبارتی مانند «واشر گرید 10.9 HV» برای مشخص‌کردن سختی استفاده نکنید.
برای نمونه، کاتالوگ Bossard واشر فولادی ISO 7089 با سختی 200 HV را برای پیچ‌ها تا کلاس 8.8 و نوع 300 HV را برای پیچ‌ها تا کلاس 10.9 معرفی می‌کند. این مثال مربوط به مشخصات همان گروه محصول است؛ انتخاب نهایی در اتصال سازه‌ای یا مجموعهٔ استانداردشده باید تابع الزامات همان مجموعه باشد.
در انتخاب جنس، بار و محیط را هم‌زمان در نظر بگیرید. فولاد، فولاد زنگ‌نزن، مس، برنج و مواد پلیمری کارکرد یکسان ندارند. برای ترکیب فلزات متفاوت در محیط مرطوب، سازگاری خوردگی را بررسی کنید؛ عنوان عمومی «استیل» به‌تنهایی مشخصات کافی برای سفارش نیست.
پوشش نیز باید با محیط، روش بستن و مشخصات قطعه سازگار باشد. آبکاری یا گالوانیزه‌بودن، جای کنترل سختی و ابعاد را نمی‌گیرد و رنگ ظاهری پوشش، معیار کافی برای تشخیص کیفیت آن نیست.
واشر زیر مهره قرار می‌گیرد یا زیر سر پیچ؟
محل و تعداد واشر را نقشه، استاندارد اتصال و دستور نصب تعیین می‌کند. در اتصالات عمومی، نیاز سطح زیر مهره یا سر پیچ و عضو در حال چرخش بررسی می‌شود؛ در بعضی مجموعه‌ها واشر در یک طرف یا هر دو طرف لازم است. نمی‌توان یک دستور ثابت را برای همهٔ اتصال‌ها به کار برد.
قبل از بستن، سطح نشیمن را تمیز و وضعیت واشر را کنترل کنید. قطعهٔ ترک‌خورده، خم‌شده یا آسیب‌دیده را بدون ارزیابی دوباره استفاده نکنید. افزودن واشر تازه یا تغییر جنس و پوشش آن می‌تواند شرایط اصطکاک را عوض کند؛ گشتاور بستن نیز باید با همان شرایط تعیین شده باشد.
اشتباه‌های رایج هنگام انتخاب و نصب
- استفاده از واشر تخت یا فنری معمولی با انتظار جلوگیری قطعی از شل‌شدن در ارتعاش.
- انتخاب واشر صرفاً بر اساس قطر سوراخ، بدون کنترل قطر خارجی، ضخامت و سختی.
- جایگزین‌کردن واشر سازه‌ای مشخص‌شده در نقشه با واشر معمولیِ هم‌اندازه.
- روی‌هم‌گذاشتن واشرها برای جبران طول پیچ، بدون آنکه در طراحی یا دستور نصب پیش‌بینی شده باشد.
- فرض‌کردن اینکه همهٔ واشرهای بزرگ، ضربه‌گیرند یا هر واشر فلزی می‌تواند آب‌بندی کند.
- نادیده‌گرفتن اثر دندانه‌ها روی رنگ، پوشش یا سطح حساس قطعه.
چه اطلاعاتی برای سفارش و استعلام قیمت لازم است؟
برای دریافت پیشنهاد دقیق، نام نوع واشر، شمارهٔ استاندارد یا نقشه، سایز اسمی، جنس، سختی در صورت الزام، پوشش، تعداد و شرایط مصرف را مشخص کنید. قیمت تنها به وزن وابسته نیست؛ فرآیند تولید، عملیات حرارتی، پوشش، رواداری و مدارک مورد نیاز هم در آن اثر دارند.
یک شرح سفارش روشن می‌تواند چنین باشد: «واشر تخت ISO 7089، سایز M10، فولادی، سختی 200 HV، پوشش مشخص‌شده در سفارش». برای قطعهٔ سفارشی، قطر داخلی، قطر خارجی، ضخامت و رواداری‌ها را در نقشه بیاورید. تی‌تی بولت برای بررسی امکان تأمین یا تولید، به همین اطلاعات فنی نیاز دارد.
پرسش‌های متداول دربارهٔ واشر
آیا در هر اتصال پیچ و مهره باید واشر گذاشت؟
خیر؛ نیاز به واشر، نوع و محل آن تابع طراحی و دستور نصب است. افزودن واشر بدون بررسی، الزاماً اتصال را بهتر نمی‌کند.
آیا واشر تخت جلوی بازشدن مهره را می‌گیرد؟
واشر تخت معمولی، سازوکار قفل‌کنندگی اختصاصی ندارد. نقش اصلی آن ایجاد سطح تکیه‌گاه و توزیع بار است.
آیا واشر فنری برای لرزش شدید کافی است؟
نباید بدون ارزیابی عملکرد اتصال به آن تکیه کرد. واشر مارپیچ ممکن است در پایان بستن تخت شود و قابلیت قفل‌کنندگی مورد انتظار را نداشته باشد.
واشر پهن بهتر است یا واشر سخت؟
این دو، پاسخ دو مسئلهٔ متفاوت‌اند: قطر بیشتر سطح تکیه‌گاه را افزایش می‌دهد و سختی مناسب مقاومت در برابر فرورفتگی را تأمین می‌کند. گاهی هر دو ویژگی لازم‌اند.
تفاوت واشر اُریب و جفت‌واشر قفل‌کنندهٔ گوه‌ای چیست؟
نوع اُریب برای سطح نشیمن شیب‌دار است؛ جفت‌واشر قفل‌کننده از سازوکار دو سطح شیب‌دار برای مقابله با شل‌شدن استفاده می‌کند.
منابع فنی و مطالعهٔ بیشتر
- NASA، راهنمای طراحی اتصالات RP-1228، بخش واشرها
- Bossard، نمونهٔ مشخصات واشر ISO 7089 با سختی 200 HV
- Bossard، نمونهٔ مشخصات واشر ISO 7089 با سختی 300 HV
- Bossard، واشر تخت سری پهن ISO 7093-1
- Elesa، مشخصات مجموعهٔ واشر کروی DIN 6319
- Nord-Lock، معرفی جفت‌واشرهای قفل‌کننده
