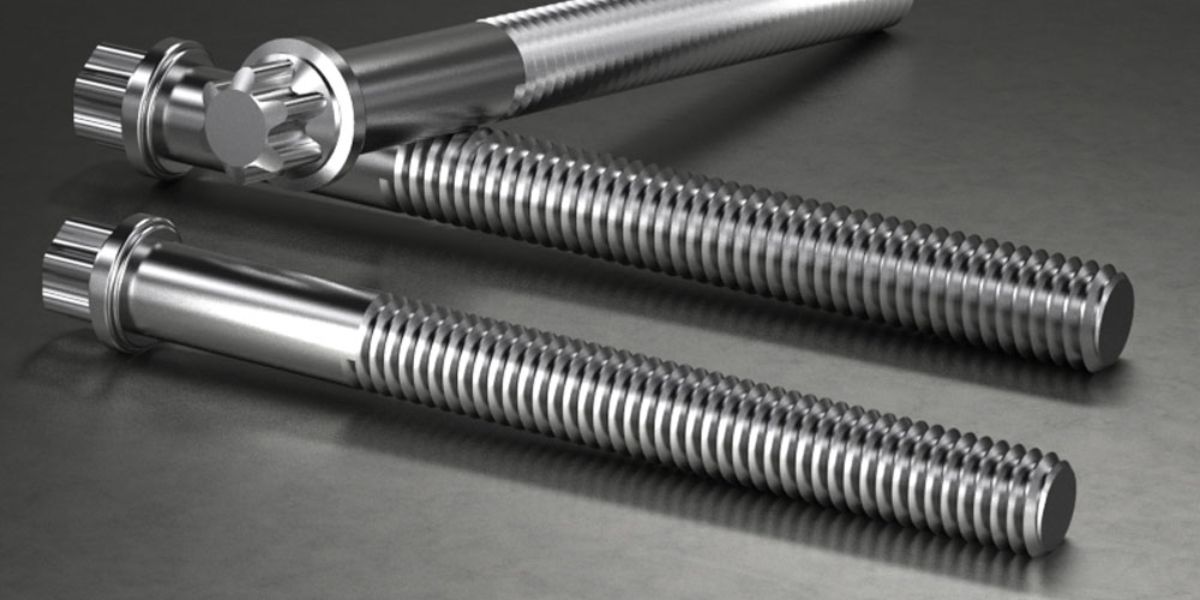

پیچ‌های ستاره ای هشت پر دارای فلنج کوچک بوده و در کاربردهای دقیق صنعتی مورد استفاده قرار می‌گیرد. به صورت کلی پیچ‌های ستاره ای دارای دو نوع نری و مادگه هستند(پیچ‌های ستاره ای داخلی و پیچ ستاره ای خارجی) که در این صفحه در رابطه با پیچ ستاره ای خارجی صحبت میشود. این پیچ از سایز M4 تا M20 تولید میشود و با متریال‌های 10.9, 12.9, 8.8 (این گرید کم کاربرد‌تر است) برای فولاد و با متریال A2-70 , A4-70 در استنلس استیل تولید میشود. البته باید به این نکته اشاره کرد که بسته به نیاز بازار میتوانند از متریال‌های دیگیری نیز استفاده کرد. این پیچ‌ها به دلیل حساس بودن گل آنها عموماً از متریال‌های مقاوم تولید میشوند. برای متصل کردن پیچ‌های ستاره ای به یک قطعه باید از پیچ گوشتی مخصوص و یا آچار مخصوص به آن استفاده کرد. در ماشین‌سازی از این نوع پیچ استفاده میشود پیچ‌های ستاره ای به علت تولید اندک کمی با قیمت بالاتر عرضه میشود. این پیچ‌ها در دستگاه‌های حساس صنعتی مورد استفاده قرار می‌گیرند و در تولید از دقت بالایی برخوردارند. به صورت کلی پیچ‌های ستاره ای در هنگام بستن تجربه بهتری را به اجرا میگذارند. این پیچ‌ها دارای سر ستاره ای و فلنج دار هستند در سرسیلندر موتور یا ژنراتورها و دستگاههایی که لرزش دارند قرار می‌گیرند و مانع بازشدن خود از دستگاه میشوند. پیچ‌های سر هشت پر با استفاده از روش فورج گرم تولید میشود.
| DIN 34800-2000 | DIN 34800-2016 |
|---|---|
 |  |
| DIN 34800-2005 | DIN 34801-1999 |
 |  |
فهرست استانداردهای این گروه
در جدول زیر، استانداردهای این خانواده با نام محصولشان آمده است. ردیف‌هایی که ستون «مقاله» علامت دارند، صفحه‌ی اختصاصی با جدول ابعاد و راهنمای انتخاب دارند.
| استاندارد | محصول | مقاله |
|---|---|---|
| DIN 348002000 | — | — |
| DIN 348002016 | — | — |
| DIN 348002005 | — | — |
| DIN 348011999 | — | — |
راهنمای سفارش
برای اینکه استعلام بدون رفت‌وبرگشت انجام شود، این موارد را مشخص کنید:
- شماره استاندارد — و اگر نسخه‌ی ISO مدنظر است، آن را صریح بنویسید؛ در چند خانواده ابعاد DIN و ISO یکی نیست.
- سایز و طول
- کلاس استحکام یا گرید
- جنس — فولاد، استنلس A2 یا A4
- پوشش — هماهنگ با بقیه‌ی اجزای اتصال
برای استعلام موجودی و قیمت با کارشناسان تی‌تی‌بولت تماس بگیرید.
هشت‌پر بیرونی در برابر هشت‌پر سوکتی
نام «ستاره‌ای» یا «هشت‌پر» برای دو قطعه‌ی کاملاً متفاوت به کار می‌رود و همین منشأ بیشترین سردرگمی در سفارش است:
- هشت‌پر بیرونی — پروفیل ستاره‌ای روی بیرون سر پیچ است و بوکس از بیرون روی آن می‌نشیند. موضوع همین صفحه.
- هشت‌پر سوکتی (داخلی) — پروفیل ستاره‌ای داخل سر فرورفته است و ابزار داخل آن می‌رود. خانواده‌ی جداگانه‌ای است که در صفحه‌ی پیچ‌های هشت‌پر سوکتی آمده است.
چرا پروفیل ستاره‌ای به‌جای شش‌گوش
پروفیل ستاره‌ای برای حل یک مشکل مشخص ساخته شد: در درایو شش‌گوش، نیروی ابزار با زاویه به وجه وارد میشود و بخشی از آن به‌صورت نیروی بیرون‌راننده تلف میشود. همین باعث میشود گوشه‌ها تحت گشتاور بالا گرد شوند.
- تماس نزدیک‌تر به عمود. در پروفیل ستاره‌ای، سطح تماس تقریباً عمود بر جهت نیروست و گشتاور بیشتری بدون لغزش منتقل میشود.
- تعداد نقاط تماس بیشتر. بار روی نقاط بیشتری پخش میشود و تنش موضعی کمتر است.
- عمر ابزار بیشتر. کمتر گرد شدن سر یعنی هم پیچ و هم بوکس دیرتر خراب میشوند.
- مناسب پیچ‌گوشتی برقی. در خط تولید، همین کاهش لغزش، ضایعات را کم می‌کند.
در نسخه‌ی بیرونی، معمولاً یک فلنج کوچک زیر سر هم وجود دارد که سطح نشیمن را بزرگ‌تر می‌کند — یعنی این قطعه هم‌زمان نقش واشر را هم تا حدی بازی می‌کند.
کجا استفاده میشود
این خانواده بیشتر در کاربردهایی دیده میشود که سه ویژگی را با هم لازم دارند: گشتاور نسبتاً بالا، مونتاژ ماشینی سریع، و فضای محدود بالای سر پیچ.
- خودروسازی — پرکاربردترین حوزه؛ مونتاژ خطی با پیچ‌گوشتی برقی.
- ماشین‌آلات و تجهیزات صنعتی — جایی که تعمیر و باز و بست تکراری انجام میشود.
- لوازم خانگی و تجهیزات الکترونیکی — سر کوچک و گشتاور قابل کنترل.
- جاهایی که باز شدن توسط کاربر مطلوب نیست — چون ابزار اختصاصی لازم دارد.
جایگاه این درایو میان بقیه
برای اینکه معلوم شود این خانواده کجا انتخاب درستی است، مقایسه با درایوهای رایج دیگر کمک می‌کند:
| درایو | گشتاور قابل انتقال | نقطه‌ی ضعف | کجا متعارف است |
|---|---|---|---|
| شش‌گوش بیرونی | بالا | به فضای جانبی برای چرخش آچار نیاز دارد | سازه، اتصالات صنعتی، همه‌جا |
| هشت‌پر بیرونی | بالا | ابزار اختصاصی لازم دارد | خودروسازی و مونتاژ ماشینی |
| آلن (سوکت شش‌گوش) | بالا | سوکت پر از گرد و رنگ میشود و گرد میشود | ماشین‌آلات و طراحی فشرده |
| چهارسو | متوسط | در گشتاور بالا ابزار از سر بیرون می‌زند | ورق‌کاری و لوازم خانگی |
| دوسو | کم | ابزار به‌راحتی می‌لغزد | کاربردهای سبک و سنتی |
بازرسی در تحویل
- پروفیل درایو را با بوکس واقعی امتحان کنید، نه با چشم. بوکس باید بدون لقی و تا ته بنشیند.
- لبه‌های پروفیل را نگاه کنید. گوشه‌های گرد یا پلیسه‌دار نشانه‌ی قالب فرسوده است و همان قطعه در اولین بستن گرد میشود.
- فلنج زیر سر را کنترل کنید — اگر سفارش با فلنج بوده، نبودنش تغییر ابعاد نشیمن است، نه یک جزئیات ظاهری.
- علامت‌گذاری کلاس و سازنده روی سر باید خوانا باشد.
- یکدستی محموله — در این خانواده اختلاط دو سایز نزدیک درایو، تا لحظه‌ی مونتاژ دیده نمی‌شود.
نکات عملی که هزینه می‌سازند
- اندازه‌ی ابزار را در سفارش بپرسید. اندازه‌ی پروفیل ستاره‌ای با قطر رزوه یکی نیست و جدول جداگانه‌ای دارد. خرید پیچ بدون داشتن بوکس متناظر، خط تولید را متوقف می‌کند.
- ابزار تقلبی، سر پیچ را خراب می‌کند. مزیت این پروفیل به دقت ابعادی ابزار وابسته است؛ بوکس بی‌کیفیت همان مشکلی را می‌سازد که قرار بود حل شود.
- پروفیل ستاره‌ای و پروفیل ستاره‌ای «امنیتی» یکی نیستند. نسخه‌ی امنیتی یک پین در مرکز دارد و با بوکس معمولی کار نمی‌کند.
- فلنج زیر سر جای واشر را نمی‌گیرد اگر سوراخ بزرگ باشد. در سوراخ گشادشده یا شیاردار، همچنان واشر صفحه‌ای لازم است.
- در محیط باز، پروفیل پر از گل و زنگ میشود. پیش از باز کردن باید تمیز شود وگرنه بوکس تا ته نمی‌نشیند.
راهنمای سفارش
- صریح بنویسید «هشت‌پر بیرونی» تا با نسخه‌ی سوکتی اشتباه نشود.
- شماره‌ی استاندارد — و اگر نسخه‌ی ISO مدنظر است، آن را هم بنویسید.
- سایز رزوه و طول.
- اندازه‌ی پروفیل درایو — یا دست‌کم بپرسید که چه بوکسی لازم است.
- وجود یا نبود فلنج زیر سر.
- کلاس استحکام، جنس و پوشش — هماهنگ با بقیه‌ی اجزای اتصال.
برای استعلام موجودی و قیمت با کارشناسان تی‌تی‌بولت تماس بگیرید.
جمع‌بندی
پیچ‌های هشت‌پر بیرونی، پروفیل ستاره‌ای را روی بیرون سر دارند و با بوکس اختصاصی بسته میشوند. این پروفیل برای حل یک مشکل مشخص ساخته شد: در درایو شش‌گوش، نیروی ابزار با زاویه وارد میشود و بخشی از آن به نیروی بیرون‌راننده تبدیل میشود که گوشه‌ها را گرد می‌کند. در پروفیل ستاره‌ای، تماس تقریباً عمود بر جهت نیروست و بار روی نقاط بیشتری پخش میشود.
مزیت واقعی این خانواده «گشتاور بیشتر» نیست — شش‌گوش هم گشتاور بالایی منتقل می‌کند — بلکه پایداری درایو در مونتاژ ماشینی سریع و سر جمع‌تر با فلنج زیر آن است. به همین دلیل بیشترین کاربردش در خودروسازی و خطوط مونتاژ است. مهم‌ترین نکته‌ی سفارش هم دو چیز است: صریح نوشتن «بیرونی» تا با نسخه‌ی سوکتی اشتباه نشود، و پرسیدن اندازه‌ی پروفیل درایو — چون این اندازه با قطر رزوه یکی نیست و بدون بوکس متناظر، پیچ قابل استفاده نیست.
سوالات متداول
هشت‌پر بیرونی با هشت‌پر سوکتی چه فرقی دارد؟
در نسخه‌ی بیرونی پروفیل ستاره‌ای روی بیرون سر است و بوکس از بیرون می‌نشیند؛ در نسخه‌ی سوکتی پروفیل داخل سر فرورفته است. ابزارشان با هم عوض نمی‌شود.
چرا پروفیل ستاره‌ای بهتر از شش‌گوش است؟
سطح تماس تقریباً عمود بر جهت نیروست و نقاط تماس بیشترند، پس گشتاور بیشتری بدون لغزش منتقل میشود و سر دیرتر گرد میشود.
فلنج زیر سر چه کاری می‌کند؟
سطح نشیمن را بزرگ‌تر می‌کند و بار را پخش می‌کند. ولی در سوراخ گشادشده یا شیاردار جای واشر صفحه‌ای را نمی‌گیرد.
چرا در این صفحه جدول ابعاد نیست؟
چون داده‌ی ابعادی این استانداردها در پایگاه فنی تأییدشده‌ی ما هنوز صحه‌گذاری نشده است و ما هیچ عدد ابعادی را بدون مرجع تأییدشده منتشر نمی‌کنیم.
در سفارش چه چیزی بیشتر از همه فراموش میشود؟
اندازه‌ی پروفیل درایو. این اندازه با قطر رزوه یکی نیست و بدون بوکس متناظر، پیچ قابل استفاده نیست.
پروفیل ستاره‌ای امنیتی چه فرقی دارد؟
یک پین در مرکز پروفیل دارد و با بوکس معمولی کار نمی‌کند. برای جایی استفاده میشود که باز شدن توسط کاربر مطلوب نیست.
آیا همیشه بهتر از شش‌گوش است؟
نه. اگر مونتاژ دستی است و فضای اطراف سر محدود نیست، شش‌گوش معمولی ساده‌تر و ارزان‌تر است و ابزار اختصاصی هم نمی‌خواهد. مزیت هشت‌پر بیرونی در مونتاژ ماشینی سریع و در سر جمع‌تر دیده میشود.
در بازرسی تحویل چه چیزی را کنترل کنیم؟
پروفیل را با بوکس واقعی امتحان کنید نه با چشم؛ لبه‌های گرد یا پلیسه‌دار نشانه‌ی قالب فرسوده است و آن قطعه در اولین بستن گرد میشود.
