مهره باریک یا نازک، مهره‌ای با ارتفاع کمتر از حالت استاندارد است. کاربرد اصلی‌اش دو چیز است: فضای محدود، و قفل‌کردن پشت مهره‌ی اصلی. اما یک محدودیت جدی دارد که باید دانست.
مهره‌های باریک با نام‌های علمی Jam Nuts و Thin Nuts شناخته میشوند. این مهره‌ها در سایزهای کوچک M4 تا سایزهای بزرگ M150 و حتی بیشتر تولید می‌گردد. کاربرد مهره‌های باریک بیشتر برای ایجاد کیفیت اتصال مهره اصلی است که به باز نشدن آن کمک می‌کند. این مهره ممکن است همراه با مهره معمولی و یا با یک مهره باریک دیگر بسته شود. مهره‌های باریک برای سفت بسته شدن طراحی نشده‌اند و نحوه عملکرد آن‌ها به اینگونه است که همراه با مهره دیگری بسته میشوند که آن مهره را از باز شدن در اثر ارتعاش جلوگیری می‌کند.

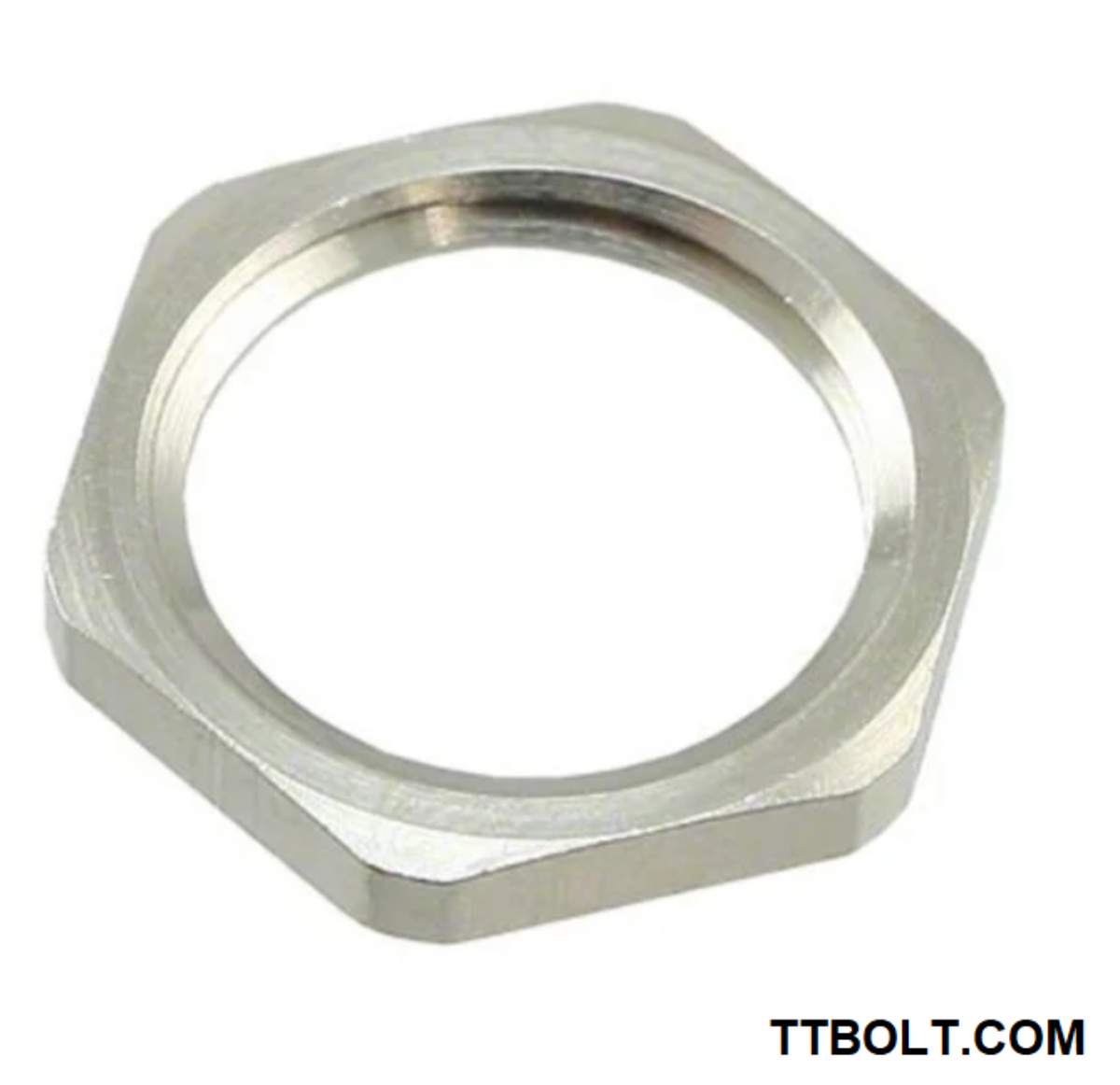

.png)
مهره‌های باریک چگونه کار می‌کنند؟
مهره‌های باریک با بسته شدن در کنار مهره اصلی باعث تنگ شده دامنه حرکتی طولی مهره می‌شود و به این روش باعث ممانعت باز شدن مهره اصلی میشوند. در برخی از مصارف این مهره‌ها به صورت تکی هم مورد استفاده قرار می‌گیرند. مهره باریک نیازی به سفت شدن انداره مهره عادی و مهره بلند را ندارد. لذا باید در هنگام سفت کردن آن دقت لازم را داشته باشیم تا باعث هرز شدن آن نشویم.

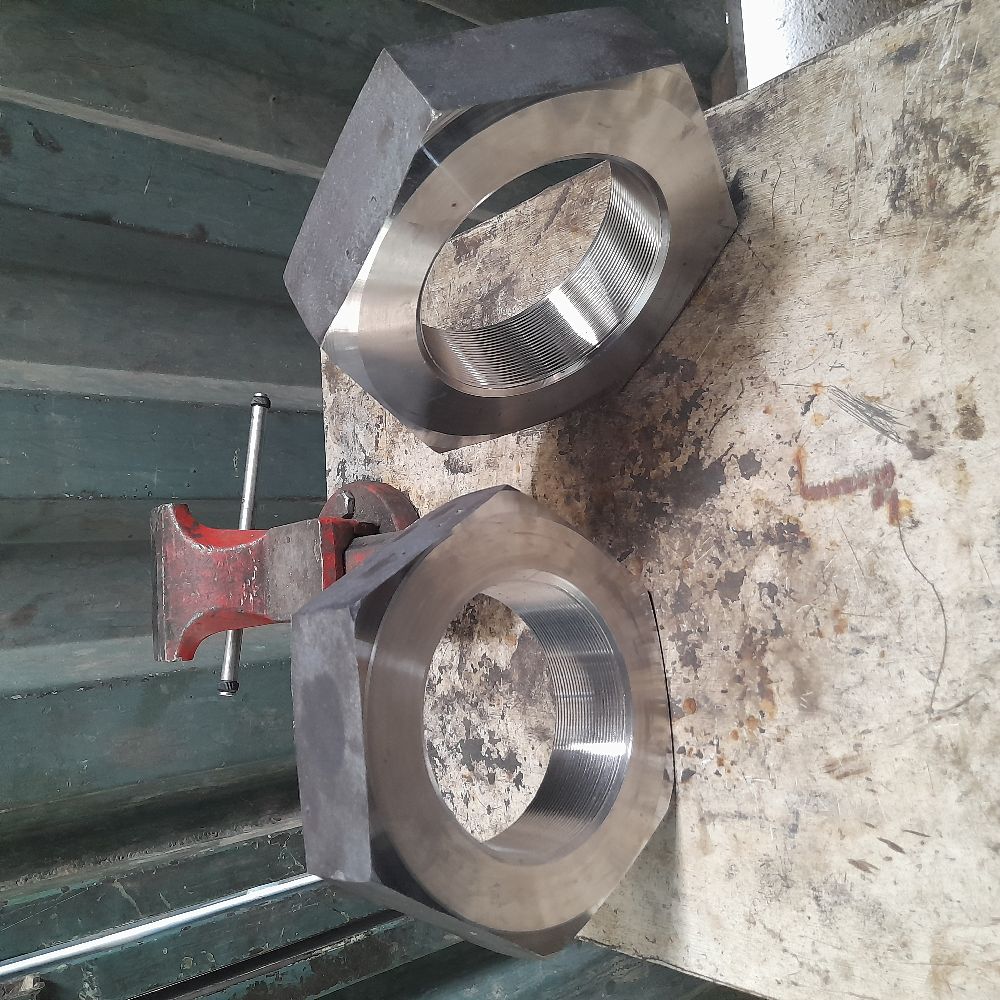

.jpg)
مهره‌های باریک از چه جنسی ساخته میشوند؟
به علت مصرف گسترده مهره باریک در شرایط مختلف ممکن است این مهره از جنس آهن معمولی و یا استنلس استیل A2 یا A4 و یا فولادهای کربن استیل تولید شود این مهره در صنایع نفت و گاز و پتروشیمی مورد استفاده قرار دارد در صنایع ماشین‌سازی در شرایط دمایی بالا ممکن است مورد استفاده قرار گیرد. لذا این مهره در متریال‌های مورد نیاز که در بالا نام برده شد تولید میشوند.

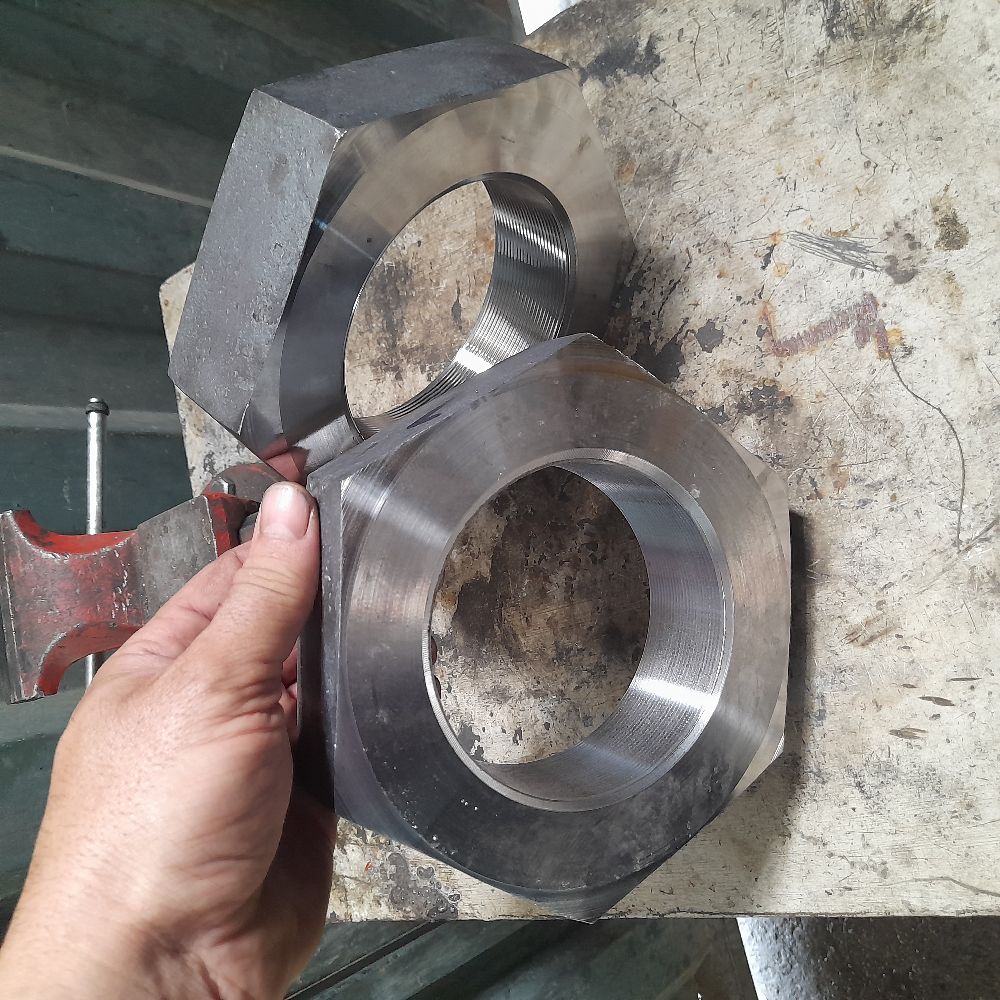

.jpg)
سایزهای تولیدی مهره باریک چیست؟
همانطور که گفته شده مهره‌های باریک ریز بار از سایز m4 تا سایز m150 و حتی بیشتر امکان خرید وجود دارد. منتهی چون در یک سری از سایزهای این مهره مصرف کم هست لذا شما مجبور به سفارشی خریدن آن خواهید شد. تی تی بولت توان تولید مهره‌های باریک در هر‌سازی را دارد. شما می‌توانید سفارش تولید خود را با ما در میان بگذارید تا با انجام مشاوره فنی و مشاوره مالی بتوانیم مشکل شما را حل نماییم.
مهره باریک یک مهره قفلی نیست ولی همراه با مهره اصلی عمل قفل شدن را ممکن می سازد.
محدودیت اصلی: ظرفیت کمتر
در مهره‌ی با ارتفاع استاندارد، ارتفاع طوری انتخاب شده که رزوه‌ی مهره پیش از پیچ تسلیم نشود. مهره‌ی نازک این حاشیه را ندارد، و ترتیب ایمن خرابی — که پیچ باید اول کشیده شود — ممکن است برعکس شود.
دو مهره روی هم — روش قفل سنتی
قفل‌کردن با دو مهره روش قدیمی و هنوز رایجی است، اما ترتیب و روش اجرا در آن تعیین‌کننده است و اغلب اشتباه انجام می‌شود.
منطقش این است که دو مهره به هم فشار می‌آورند و رزوه‌هایشان در دو جهت مخالف درگیر میشوند. این درگیری متقابل، اصطکاکی ایجاد می‌کند که مستقل از بار اتصال است.
برای اینکه این کار درست انجام شود، مهره‌ای که بار اصلی را تحمل می‌کند باید مهره‌ی ضخیم باشد نه نازک. اگر مهره نازک زیر و مهره ضخیم رو قرار بگیرد، بار روی مهره‌ی نازک می‌افتد که ظرفیتش کمتر است.
در عمل، اگر ارتعاش جدی است، مهره خودقفل‌کن انتخاب ساده‌تر و قابل‌اتکاتری است.
کاربردهای درست مهره نازک
- قفل‌کردن پشت مهره اصلی.
- فضای ارتفاعی محدود با بار کم.
- تنظیم موقعیت در مکانیزم‌ها — مثلاً تنظیم طول یک میله رزوه‌شده.
- جایی که مهره صرفاً نگه‌دارنده است نه انتقال‌دهنده بار.
ابعاد از کاتالوگ تأییدشده
| سایز | ارتفاع مهره‌ی نازک | ارتفاع ÷ قطر | ارتفاع DIN 934 | آچارخور DIN 439 | آچارخور ISO 4035 |
|---|---|---|---|---|---|
| M6 | 3.2 | 0.53 | 5 | 10 | 10 |
| M8 | 4 | 0.5 | 6.5 | 13 | 13 |
| M10 | 5 | 0.5 | 8 | 17 | 16 |
| M12 | 6 | 0.5 | 10 | 19 | 18 |
| M16 | 8 | 0.5 | 13 | 24 | 24 |
| M20 | 10 | 0.5 | 16 | 30 | 30 |
| M24 | 12 | 0.5 | 19 | 36 | 36 |
| M30 | 15 | 0.5 | 24 | 46 | 46 |
| M36 | 18 | 0.5 | 29 | 55 | 55 |
همه‌ی اعداد بر حسب میلی‌متر و از کاتالوگ‌های تأییدشده‌ی تی‌تی‌بولت خوانده شده‌اند. خط تیره یعنی آن سایز در آن استاندارد تعریف نشده است.
ارتفاع مهره‌ی نازک در 8 سایز از 9 سایز جدول دقیقاً نصف قطر پیچ است (m = 0.5d)، در حالی که مهره‌ی معمولی حدود ۰٫۸ برابر قطر است. DIN 439 جای خود را به ISO 4035 داده است؛ ارتفاع‌ها در همه‌ی سایزهای مشترک یکی است، اما در سایزهای مشترک کاتالوگ، آچارخور در M10، M12 فرق دارد — همان الگوی مهره‌ی معمولی، که DIN 934 و ISO 4032 در M10، M12، M14 و M22 آچارخور متفاوت دارند.
کلاس 04 و 05: ظرفیت کمتر، رسماً
در کاتالوگ ما DIN 439 و ISO 4035 در کلاس‌های 04 و 05 و استنلس A2-70 و A4-70 تعریف شده‌اند. صفر ابتدای کلاس در ISO 898-2 یعنی مهره برای تحمل بار کامل پیچ طراحی نشده و ممکن است رزوه‌اش پیش از پیچ بریده شود — دقیقاً همان محدودیتی که بخش «محدودیت اصلی» پایین‌تر توضیح داده است. مهره‌ی 04 یا 05 را حتی روی پیچ کلاس بالا به‌عنوان مهره‌ی باربر به کار نبرید. علامت‌ها در علائم روی مهره آمده‌اند.
ترتیب دو مهره: یک نکته‌ی مهم
بخش «دو مهره روی هم» پایین‌تر درست می‌گوید که مهره‌ی ضخیم باید بار اصلی را تحمل کند. اما اینکه کدام مهره بار را تحمل می‌کند، به جای آن بستگی دارد نه فقط به ارتفاعش. وقتی دو مهره به هم قفل میشوند، مهره‌ی داخلی (نزدیک قطعه) به سمت قطعه و مهره‌ی بیرونی به سمت مخالف فشار می‌آورد. نتیجه این است که پس از قفل شدن، دنده‌های مهره‌ی بیرونی بار کششی پیچ را تحمل می‌کنند و مهره‌ی داخلی بیشتر نقش قفل را دارد. به همین دلیل در منابع فنی اتصالات، روش توصیه‌شده این است که مهره‌ی نازک زیر (کنار قطعه) و مهره‌ی کامل رو قرار بگیرد:
- مهره‌ی نازک را بسته و با گشتاور کم به قطعه تکیه دهید.
- مهره‌ی کامل را روی آن ببندید و تا گشتاور نهایی سفت کنید.
- مهره‌ی کامل را با آچار نگه دارید و مهره‌ی نازک را کمی در جهت باز شدن بچرخانید تا به مهره‌ی کامل فشرده شود.
در عمل بسیاری از کارگاه‌ها مهره‌ی نازک را رو می‌گذارند چون ظاهر مرتب‌تری دارد؛ در اتصال‌های کم‌بار این تفاوت محسوس نیست، اما در اتصال‌های باربر، مهره‌ی کامل باید بیرونی باشد.
مهره‌ی نازک در تنظیم و فاصله‌گذاری
کاربرد رایج دیگر مهره‌ی نازک، تنظیم طول و قفل موقعیت است: سر میله‌های رزوه‌دار مهارکش، پیچ‌های تنظیم ماشین، و انتهای شافت‌ها با مهره‌ی گرد. در این کاربردها بار محوری کم است و مهره‌ی نازک فقط موقعیت را حفظ می‌کند. اگر لرزش جدی است، مهره‌ی قفلی با حلقه‌ی نایلونی یا تمام‌فلزی جایگزین بهتری است؛ انواع آن در مهره‌های قفلی آمده است.
مهره‌های نازک دیگر
- DIN 936 و ISO 8675: مهره‌ی نازک با رزوه‌ی ریز، برای تنظیم دقیق و محورهایی که رزوه‌ی ریز دارند.
- مهره‌ی گرد شیاردار (مثل DIN 981): برای قفل کردن بلبرینگ روی شافت، همراه واشر زبانه‌دار. معرفی در مهره‌های گرد.
- مهره‌ی نازک قفلی با حلقه‌ی نایلونی: وقتی ارتفاع کم و قفل با هم لازم است؛ در مهره‌های قفلی.
مهره‌ی نازک استنلس
مهره‌ی نازک استنلس روی پیچ استنلس، هنگام قفل کردن دو مهره به هم، مستعد جوش سرد رزوه‌هاست: دو مهره با فشار روی هم چرخانده میشوند و این دقیقاً شرایط گیر کردن رزوه است. روان‌کار ضدگیر پیش از بستن، و سرعت کم چرخاندن، این خطر را کم می‌کند. اگر بعداً باید باز شود، مهره‌ی قفلی نایلونی استنلس انتخاب ساده‌تری است.
چک‌لیست سفارش
- استاندارد: DIN 439 یا ISO 4035 (آچارخور در سایزهایی مثل M10 و M12 فرق دارد)، یا DIN 936 برای رزوه‌ی ریز
- سایز و گام
- کلاس (04 یا 05) یا جنس استنلس
- پوشش هماهنگ با پیچ و مهره‌ی اصلی
خلاصه
مهره‌ی نازک ارتفاعی نصف قطر پیچ دارد، کلاس آن با صفر شروع می‌شود و برای تحمل بار کامل ساخته نشده است. دو کاربرد درست دارد: قفل کردن کنار مهره‌ی کامل، و نگه داشتن موقعیت در جایی که بار محوری کم است. در روش دو مهره، مهره‌ی کامل را بیرونی بگذارید تا پس از قفل شدن بار را تحمل کند. و اگر لرزش جدی است، مهره‌ی قفلی را جایگزین کنید.
سوالات متداول
مهره نازک چیست؟
مهره‌ای با ارتفاع کمتر از حالت استاندارد.
آیا می‌توان از آن به‌عنوان مهره اصلی استفاده کرد؟
در بار قابل‌توجه خیر؛ ارتفاع کمتر یعنی دورهای رزوه کمتر و ظرفیت کمتر.
در روش دو مهره، کدام باید زیر باشد؟
مهره ضخیم باید بار اصلی را تحمل کند، نه مهره نازک.
جایگزین بهتر برای ارتعاش چیست؟
مهره خودقفل‌کن، که اصطکاکش مستقل از نیروی بستن است.
ارتفاع مهره‌ی نازک چقدر است؟
در کاتالوگ ما برای DIN 439 و ISO 4035 نصف قطر پیچ (m = 0.5d).
در روش دو مهره، مهره‌ی نازک زیر باشد یا رو؟
پس از قفل شدن، مهره‌ی بیرونی بار پیچ را تحمل می‌کند؛ پس روش توصیه‌شده مهره‌ی نازک زیر و مهره‌ی کامل رو است.
کلاس 04 یعنی چه؟
مهره‌ی نازک با ظرفیت کاهش‌یافته طبق ISO 898-2؛ برای تحمل بار کامل پیچ طراحی نشده است.
مهره‌ی نازک رزوه‌ریز کدام است؟
DIN 936 یا ISO 8675.
