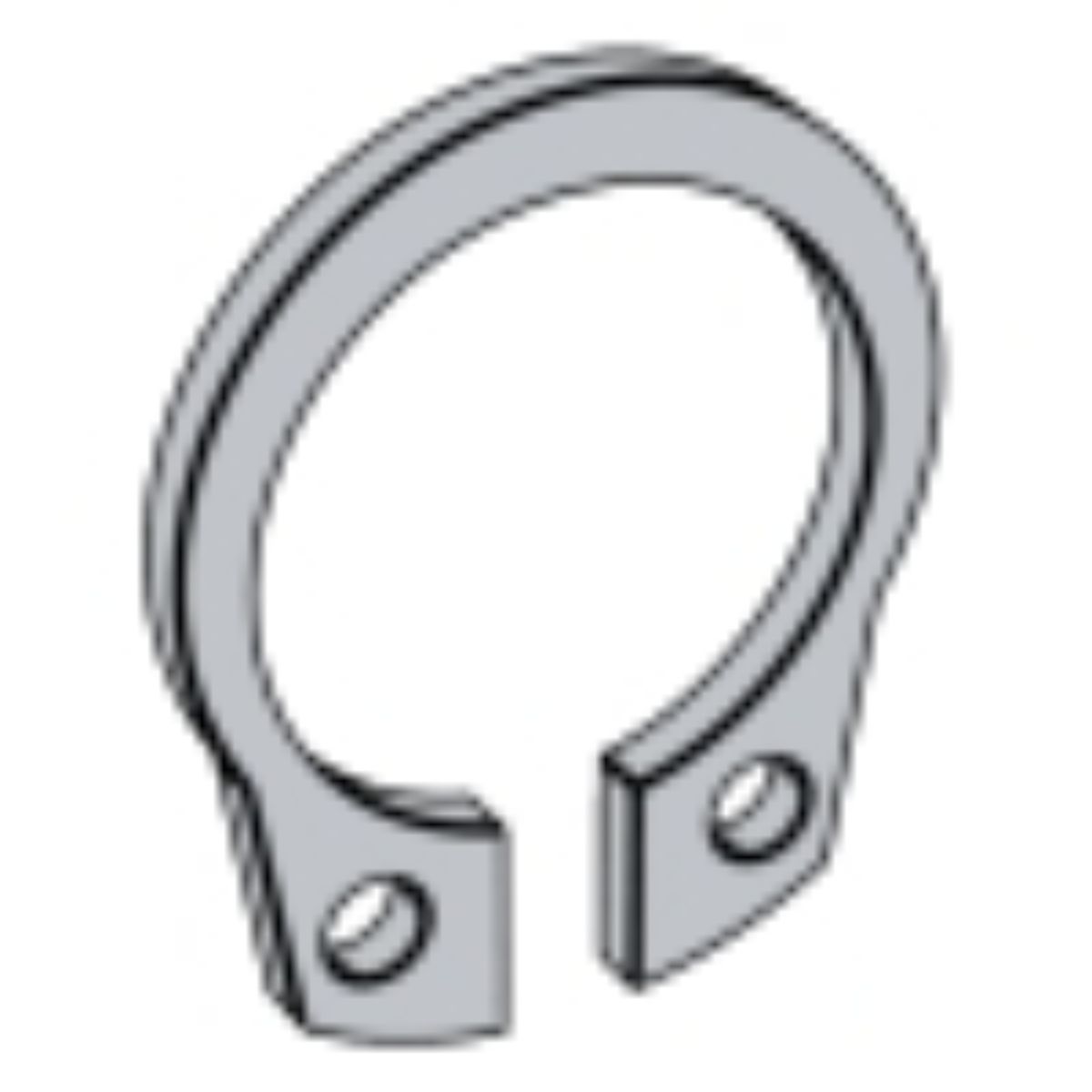

به صورت کلی دو نوع خار چشمی داریم. یکی خارچشمی درونی و دیگری خار چشمی بیرونی. معمولاً خار چشمیها به گونه ای طراحی میشوند که بتوان برای استفاده در محل مناسب ابتدا به وسیله سوراخهایی که روی چشمی آن وجود دارد آنها را باز کرد و سپس بعد از قرار گرفتن در محل مناسب آنها را به حالت اولیه برگرداند. خوارچشمیها استفادههای متععددی دارند برای مثال یکی از دلایل استفاده از آنها این است که اگر بخواهیم یک لوله روی یک میله لغزش داشته باشد میتوان لوله را روی میله قرار داد و دو سر آنرا با خار چشمی نگه داشت به این صورت که روی میله شکافی دووار برای نشستن خار چشمی در دو سر لوله ایجاد میکنید و سپس خار چشمی را در آن محل قرار میدهیم. این صرفاً یکی از کابردهای اینگونه قطعات است که البته باید اشاری کرد در مابقی موارد نیز نحوه استفاده خار چشمی به همین صورت میباشد. خارچشمیها در صنایع ابزارسازی نیز کاربرد دارند. همانطور که اشاره شد خار چشمیها برای باز و بسته شدن باید خاصیت فنری داشته باشند و به همین علت معمولاً خوارچشمیها از فولادهای آلیاژی تولید میشوند. خار چشمیهای بیرونی استاندارد DIN 471 با قطر داخلی 4mm تا 285mm در استاندارد وجود دارد. خار چشمیهای بیرونی استاندارد DIN 983 با قطر داخلی 15mm تا 133mm در استاندارد وجود دارد. البته باید اشاره کرد که در بازار طیف کمتری از سایز را نسبت به استاندارد مشاهده میکنیم به همین علیت در برخی موارد باین خارچشمی مناسب را تولید نمود.
| DIN 471(-1)-2011 | DIN 471(-2)-1981 | DIN 471(-2)-2011 |
|---|---|---|
-2011/DIN 471(-1)-2011.jpg) | -1981/DIN 471(-2)-1981.jpg) | -2011/DIN 471(-2)-2011.jpg) |
| DIN 471(D1400A)-1981 | DIN 983(D2100AK)-1981 | DIN 983-2011 |
-1981/DIN 471(D1400A)-1981.jpg) | -1981/DIN 983(D2100AK)-1981.jpg) |  |
فهرست استانداردهای این گروه
در جدول زیر، استانداردهای این خانواده با نام محصولشان آمده است. ردیفهایی که ستون «مقاله» علامت دارند، صفحهی اختصاصی با جدول ابعاد و راهنمای انتخاب دارند.
| استاندارد | محصول | مقاله |
|---|---|---|
| DIN 471 | خار رینگی شفت | — |
| DIN 983 | — | — |
| DIN 9832011 | — | — |
نکتهی انتخاب
این قطعات وظیفهی موقعیتدهی یا نگهداشتن را دارند نه تحمل بار اصلی اتصال. انتخاب بر اساس قطر سوراخ یا شیار انجام میشود و رواداری سوراخ در عملکردشان تعیینکننده است.
راهنمای سفارش
برای اینکه استعلام بدون رفتوبرگشت انجام شود، این موارد را مشخص کنید:
- شماره استاندارد — و اگر نسخهی ISO مدنظر است، آن را صریح بنویسید؛ در چند خانواده ابعاد DIN و ISO یکی نیست.
- سایز و طول
- کلاس استحکام یا گرید
- جنس — فولاد، استنلس A2 یا A4
- پوشش — هماهنگ با بقیهی اجزای اتصال
برای استعلام موجودی و قیمت با کارشناسان تیتیبولت تماس بگیرید.
