پیچ‌های شش گوش فلنج دار معمولی - Hexagon Flange Bolts
پیچ‌های فلنج دار معمولی اصلاح شده نیاکان خود هستند استاندارد‌هایی نظیر DIN 931 و DIN 933 پیچ‌های نسل قبلی بوده‌اند که با این پیچ‌ها جایگزین شده‌اند. این پیچ‌ها همراه با مهره‌های فلنج دار یا درون خود قطعه که در آن رزوه تعبیه شده بسته می‌شوند و این پیچ‌ها از امنیت کاری بالاتر هنگام نصب و در طول عمر دستگاه برخوردارند. به این معنی که نیازی به واشر برای این نوع پیچ‌ها نیست و حتی گاها از نظر اقتصادی توجیح بهتری دارند.
پیچ‌های فلنج دار پیچ‌هایی با سر شش ضلعی هستند که با یک واشر فلنجی مانند ترکیب می‌شوند که به آن پیچ فلنجی نیز می‌گویند. فلنج برای توزیع فشار و تقویت چسبندگی پیچ طراحی شده‌است، به ویژه در کاربردهایی که لرزش زیاد یا بارهای زیاد وجود دارد. شکل شش ضلعی سر این امکان را فراهم می‌کند که به راحتی با آچار سفت یا شل شود و آن را به گزینه ای محبوب برای پروژه‌های صنعتی و ساختمانی تبدیل می‌کند. پیچ‌های فلنج شش گوش اغلب از موادی مانند فولاد ضد زنگ یا فولاد سختکاری شده ساخته می‌شوند تا در شرایط سخت مقاومت کنند و در عین حال دوام خود را حفظ کنند.
پیچ‌های فلنج شش گوش علاوه بر مزایای توزیع فشار و کاهش خطر شل شدن در اثر لرزش، مزایای دیگری نیز دارند. به عنوان مثال، فلنج می‌تواند به عنوان یک واشر داخلی عمل کند و نیاز به واشر جداگانه را از بین ببرد و به طور بالقوه فرآیند نصب را ساده کند. علاوه بر این، شکل شش ضلعی سر، نقاط تماس بیشتری را برای آچار فراهم می‌کند و امکان اعمال گشتاور بیشتری را در حین نصب فراهم می‌کند.
پیچ‌های فلنج دار شش گوش معمولاً در کاربردهای مختلفی از جمله خودروسازی، هوافضا، ساختمان‌سازی و ماشین‌آلات صنعتی استفاده می‌شوند. آنها در اندازه‌ها و مواد مختلف موجود هستند و پیدا کردن پیچ مناسب برای یک پروژه یا کار خاص را آسان می‌کند.
توجه به این نکته مهم است که در حالی که پیچ‌های فلنج دار شش ضلعی مزایای زیادی دارند، ممکن است همیشه بهترین انتخاب برای هر موقعیتی نباشند. هنگام انتخاب پیچ و مهره برای یک پروژه مهم است که عواملی مانند محیط، بار مورد نیاز و دوام مورد نظر را در نظر بگیرید. مشاوره با یک متخصص یا مهندس آگاه می‌تواند به اطمینان از انتخاب پیچ‌های مناسب برای کار کمک کند.
پیچ‌های فلنج دار شش‌ضلعی نیز در درجه‌های مختلفی وجود دارند که هر کدام برای مقاومت در برابر فشار یا بار خاصی طراحی شده‌اند. رایج‌ترین نمرات 8.8، 10.9 و 12.9 هستند. اعداد نشان دهنده استحکام کششی پیچ در واحد مگا پاسکال (MPa) است. به عنوان مثال، یک پیچ 8.8 می‌تواند بار 800 نیوتن بر میلی متر مربع را قبل از از کار افتادن تحت کشش تحمل کند.
علاوه بر پیچ استاندارد فلنج شش گوش، انواعی از این پیچ مانند پیچ فلنج دندانه دار نیز وجود دارد. این پیچ‌ها دارای دندانه‌هایی در قسمت زیرین فلنج هستند که هنگام سفت شدن به سطح مواد می‌خورند و چسبندگی و مقاومت بیشتری در برابر شل شدن تحت لرزش ایجاد می‌کنند.
به طور خلاصه، پیچ‌های فلنج دار شش گوش یک نوع پیچ رایج و همه کاره هستند که در طیف گسترده ای از کاربردها استفاده می‌شوند. آنها مزایایی مانند توزیع فشار، ارائه واشرهای داخلی و امکان نصب و برداشتن آسان‌تر را ارائه می‌دهند. هنگام انتخاب پیچ‌های فلنج دار شش‌ضلعی، مهم است که درجه، تنوع و الزامات خاص پروژه یا برنامه را در نظر بگیرید تا مطمئن شوید که پیچ‌ها برای کار مورد استفاده قرار می‌گیرند.

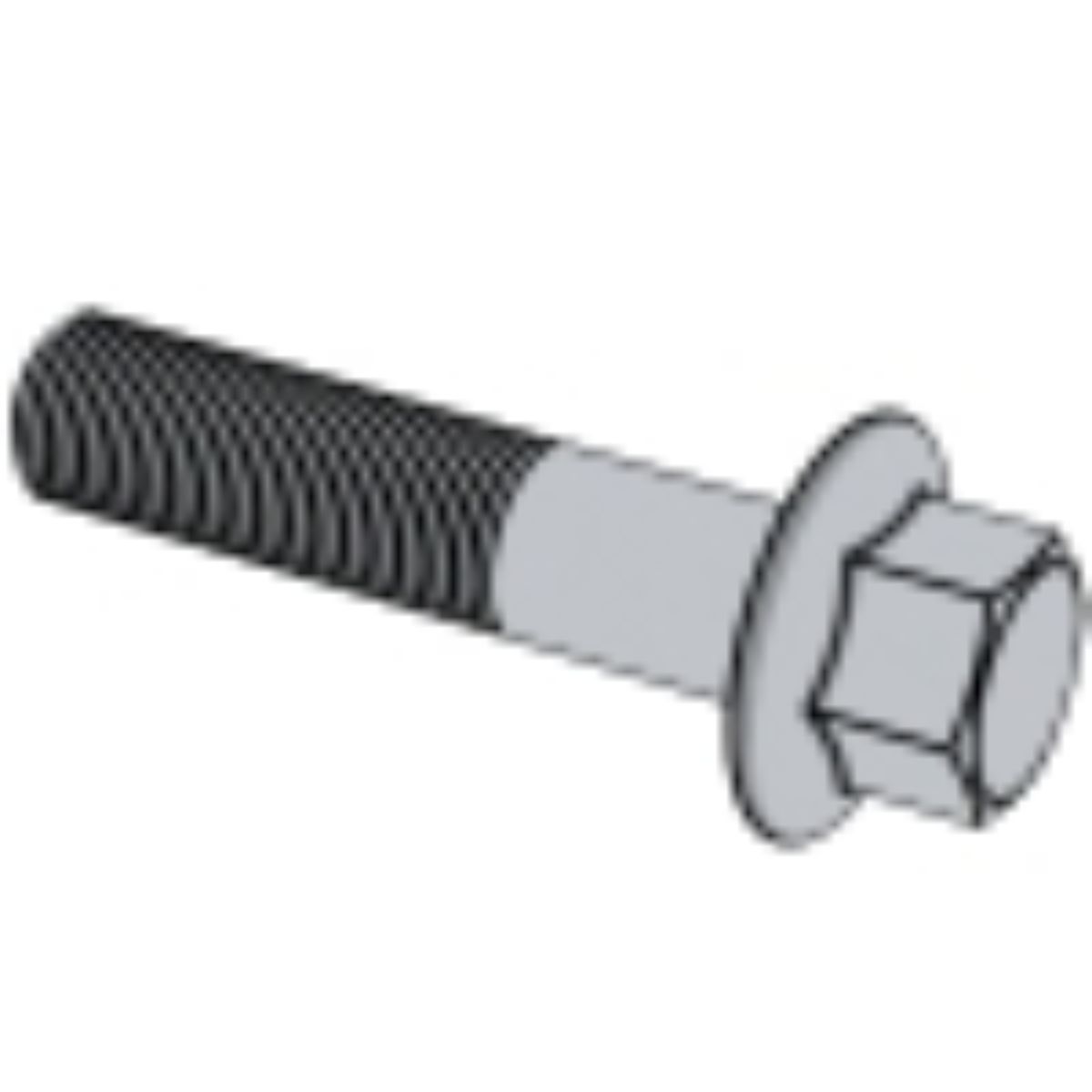

| DIN 6921-1983 | DIN EN 1662-1998 | DIN EN 1665 (S)-1998 |
|---|---|---|
 |  | -1998/DIN EN 1665 (S)-1998.jpg) |
پیچ‌های شش گوش فلنج دار ساق نازک - Hexagon Bolt With Flange-Reduced Shank
پیچ‌های فلنجی ساق نازک نسل جدید پیچ های931 DIN و DIN 933 است. این پیچ‌ها با طراحی جدید و تکنیکال زیبایی و عملکرد مناسبتر را ایجاد کرده‌است. پیچ فلنجی با ساق نازک ساخته می‌شود که کاربردهای عمومی و خصوصی دارد.
پیچ‌های فلنجی ساق نازک نوعی پیچ است که معمولاً در کاربردهای ساختمانی و مهندسی استفاده می‌شود. پیچ دارای سر شش ضلعی است که امکان سفت یا شل شدن آن را با آچار فراهم می‌کند. این پیچ همچنین دارای یک فلنج در پایین است که به عنوان یک واشر عمل می‌کند و سطح بیشتری را برای توزیع نیروی گیره پیچ فراهم می‌کند.
کاهش ساقه در این نوع پیچ به این معنی است که قطر ساقه (یا شفت) پیچ نسبت به سر آن باریکتر است و نصب و برداشتن آن از فضاهای تنگ آسان‌تر است. این همچنین به کاهش وزن پیچ کمک می‌کند و آن را به گزینه خوبی برای کاربردهایی که وزن مهم است تبدیل می‌کند.
پیچ‌های فلنجی ساق نازک معمولاً از فولاد با مقاومت بالا ساخته می‌شوند که باعث می‌شود آنها بادوام و قادر به تحمل بارها و تنش‌های قابل‌توجه باشند. آنها اغلب در کاربردهایی استفاده می‌شوند که در آن اتصال پیچ ایمن و قوی مورد نیاز است، مانند فولادسازی سازه، مونتاژ ماشین، یا تعمیر خودرو.
| DIN 6922-1983 | DIN EN 1665 (R)-1998 |
|---|---|
 | -1998/DIN EN 1665 (R)-1998.jpg) |
فهرست استانداردهای این گروه
در جدول زیر، استانداردهای این خانواده با نام محصولشان آمده است. ردیف‌هایی که ستون «مقاله» علامت دارند، صفحه‌ی اختصاصی با جدول ابعاد و راهنمای انتخاب دارند.
| استاندارد | محصول | مقاله |
|---|---|---|
| DIN 931 | پیچ شش گوش نیم دنده DIN 931 | ✓ |
| DIN 933 | پیچ شش گوش تمام رزوه DIN 933 | ✓ |
| DIN 69211983 | — | — |
| DIN EN16621998 | — | — |
| DIN EN1665 | — | — |
| DIN 69221983 | — | — |
از 6 استاندارد این فهرست، 2 مورد صفحه‌ی اختصاصی دارد.
پیچ فلنج‌دار جانشین DIN 931 نیست
متن بالا پیچ‌های فلنج‌دار را «اصلاح‌شده‌ی نیاکان خود» و جانشین DIN 931 و DIN 933 معرفی کرده است. این دو خانواده کنار هم وجود دارند و هر کدام کاربرد خود را دارند. پیچ فلنج‌دار در واقع پیچ و واشر در یک قطعه است: در خطوط مونتاژ خودرو و لوازم خانگی که هر قطعه‌ی اضافه یعنی زمان و احتمال جا افتادن، این ادغام ارزشمند است. اما در سازه، ماشین‌سازی سنگین و تعمیرات، پیچ شش‌گوش معمولی با واشر جداگانه همچنان رایج‌تر است، چون واشر را می‌توان با سختی و ضخامت مناسب همان اتصال انتخاب کرد.
ابعاد: دو آچار برای یک اتصال
مقایسه‌ی کاتالوگ‌های تأییدشده نکته‌ای را نشان می‌دهد که در کارگاه دردسرساز است:
| سایز | DIN 6921 — آچارخور s | ISO 4162 — آچارخور s | DIN 6923 مهره — آچارخور s | DIN 6921 — قطر فلنج dc | ISO 4162 — قطر فلنج dc | DIN 6923 مهره — قطر فلنج dc |
|---|---|---|---|---|---|---|
| M5 | 8 | — | 8 | 11.8 | — | 11.8 |
| M6 | 10 | — | 10 | 14.2 | — | 14.2 |
| M8 | 13 | 13 | 13 | 18 | 17.9 | 17.9 |
| M10 | 15 | 15 | 15 | 22.3 | 21.8 | 21.8 |
| M12 | 16 | 18 | 18 | 26.6 | 26 | 26 |
| M14 | 18 | 21 | 21 | 30.5 | 29.9 | 29.9 |
| M16 | 21 | 24 | 24 | 35 | 34.5 | 34.5 |
| M20 | 27 | 30 | 30 | 43 | 42.8 | 42.8 |
همه‌ی اعداد بر حسب میلی‌متر و از کاتالوگ‌های تأییدشده‌ی تی‌تی‌بولت خوانده شده‌اند. خط تیره یعنی آن سایز در آن استاندارد تعریف نشده است. اعداد پررنگ سایزهایی‌اند که آچارخور پیچ DIN 6921 با مهره‌ی DIN 6923 فرق دارد. ابعاد DIN 6921 و ISO 4162 هر کدام از یک مرجع تأییدشده‌اند و ارتفاع سر آنها چون در دو کاتالوگ با تعریف متفاوت ثبت شده، در این جدول مقایسه نشده است.
آچارخور پیچ DIN 6921 و مهره‌ی DIN 6923 در M12، M14، M16، M20 یکی نیست — مثلاً در M12، پیچ 16 و مهره 18. یعنی برای بستن یک پیچ و مهره‌ی فلنج‌دار آلمانی هم‌سایز، دو آچار متفاوت لازم است. در مقابل، آچارخور پیچ ISO 4162 در همه‌ی سایزهای مشترک با مهره‌ی DIN 6923 یکی است. اگر در خط مونتاژ فقط یک سایز آچار می‌خواهید، پیچ ISO 4162 (یا EN 1665 که همان جدول را دارد) را با مهره‌ی فلنج‌دار سفارش دهید. درباره‌ی مهره‌ی فلنج‌دار DIN 6923 و مهره‌ی واشرنما را ببینید.
فلنج دندانه‌دار: کی بله، کی نه
متن بالا به پیچ فلنج‌دار دندانه‌دار اشاره کرده است. دندانه‌های زیر فلنج هنگام سفت شدن در سطح قطعه فرو می‌روند و در برابر چرخش معکوس مقاومت می‌کنند. اما این سازوکار هزینه دارد:
- سطح را خراب می‌کند: رنگ، گالوانیزه یا آبکاری زیر فلنج از بین می‌رود و آن نقطه زنگ می‌زند.
- روی سطح سخت کار نمی‌کند: اگر قطعه از دندانه‌ها سخت‌تر باشد، دندانه‌ها فرو نمی‌روند و فقط ساییده می‌شوند.
- با واشر معنا ندارد: واشر زیر فلنج دندانه‌دار، سازوکار قفل را حذف می‌کند.
- اصطکاک را غیرقابل پیش‌بینی می‌کند: رابطه‌ی گشتاور و پیش‌تنیدگی با فلنج صاف پایدارتر است.
پس برای ورق فولادی بی‌پوشش و اتصال‌های زیر لرزش در خطوط مونتاژ، فلنج دندانه‌دار مفید است؛ برای سطح رنگ‌شده، گالوانیزه یا آلومینیوم، فلنج صاف.
ساق نازک: دلیل واقعی
متن بالا ساق نازک را به «نصب آسان‌تر در فضای تنگ» و «کاهش وزن» نسبت داده است. قطر سوراخ عبور برای پیچ ساق‌نازک همان سوراخ پیچ معمولی است، و کاهش وزن ناچیز است. دلیل مهندسی آن کشسانی بیشتر است: پیچ ساق‌نازک برای همان نیروی پیش‌تنیدگی بیشتر کشیده می‌شود، پس نشست سطح‌ها و لرزش درصد کمتری از پیش‌تنیدگی را از بین می‌برند و عمر خستگی بالا می‌رود. توضیح کامل در پیچ شش‌گوش با ساق نازک آمده است.
کلاس استحکام: اصلاح یک عدد
متن بالا می‌گوید پیچ ۸٫۸ «۸۰۰ نیوتن بر میلی‌متر مربع را قبل از از کار افتادن» تحمل می‌کند. دقیق‌تر: عدد اول ضرب در ۱۰۰ حداقل استحکام کششی است (۸۰۰ مگاپاسکال)، و حاصل‌ضرب دو عدد ضرب در ۱۰ حداقل استحکام تسلیم (۶۴۰ مگاپاسکال). پیچ پیش از رسیدن به ۸۰۰ تغییر شکل دائمی داده است؛ طراحی اتصال بر اساس تسلیم انجام می‌شود، نه شکست. پیچ‌های فلنج‌دار بیشتر در کلاس‌های ۸٫۸ و ۱۰٫۹ عرضه می‌شوند. تعریف کامل کلاس‌ها در ISO 898-1 آمده است.
فشار زیر فلنج و قطعات نرم
قطر فلنج (dc در جدول) از قطر گوشه‌به‌گوشه‌ی سر بزرگ‌تر است و سطح تماس را زیاد می‌کند. روی فولاد این کافی است، اما روی آلومینیوم، چدن نرم یا پلاستیک تقویت‌شده، حتی فلنج هم ممکن است در سطح فرو برود. در این قطعات قطر فلنج را با فشار مجاز سطح قطعه مقایسه کنید. اگر کم است، پیچ معمولی با واشر بزرگ مثل DIN 9021 انتخاب بهتری است.
سوالات متداول
آیا پیچ فلنج‌دار جانشین DIN 933 است؟
نه. پیچ فلنج‌دار پیچ و واشر در یک قطعه است و در خطوط مونتاژ به‌صرفه است؛ پیچ شش‌گوش معمولی با واشر جداگانه همچنان در سازه و ماشین‌سازی رایج است.
چرا پیچ و مهره‌ی فلنج‌دار M12 آچار متفاوت می‌خواهند؟
در کاتالوگ ما آچارخور پیچ DIN 6921 در M12 برابر ۱۶ و مهره‌ی DIN 6923 برابر ۱۸ است. پیچ ISO 4162 آچارخور ۱۸ دارد و با مهره هم‌آچار است.
پیچ فلنج دندانه‌دار را روی سطح گالوانیزه ببندم؟
بهتر است نه. دندانه‌ها پوشش را از بین می‌برند و آن نقطه زنگ می‌زند. برای سطوح پوشش‌دار فلنج صاف انتخاب کنید.
آیا زیر پیچ فلنج‌دار واشر لازم است؟
معمولاً نه، فلنج کار واشر را می‌کند. در قطعات نرم که فلنج کافی نیست، پیچ معمولی با واشر بزرگ بهتر است. زیر فلنج دندانه‌دار هرگز واشر نگذارید.
پیچ ۸٫۸ یعنی چه؟
حداقل استحکام کششی ۸۰۰ مگاپاسکال و حداقل استحکام تسلیم ۶۴۰ مگاپاسکال (۸۰٪ کششی).
