پیچ دکل انتقال نیرو و مخابرات، بخشی از مسیر انتقال بار اعضای سازه است. انتخاب درست آن به نقشه پیچ‌گذاری، نوع اتصال، شرایط خوردگی و روش نصب وابسته است. پیچ اتصال اعضا، پیچ پله، بست تجهیزات و انکربولت پایه الزاماً مشخصات یکسانی ندارند.
سه معیار اصلی انتخاب
نقشه پیچ‌گذاری
نوع، اندازه و تعداد پیچ هر اتصال از نقشه برداشت شود.
دوام پوشش
پوشش و سازگاری رزوه مجموعه کنترل شوند.
طول و گیر
وضعیت رزوه در صفحه برش و درگیری مهره بررسی شود.

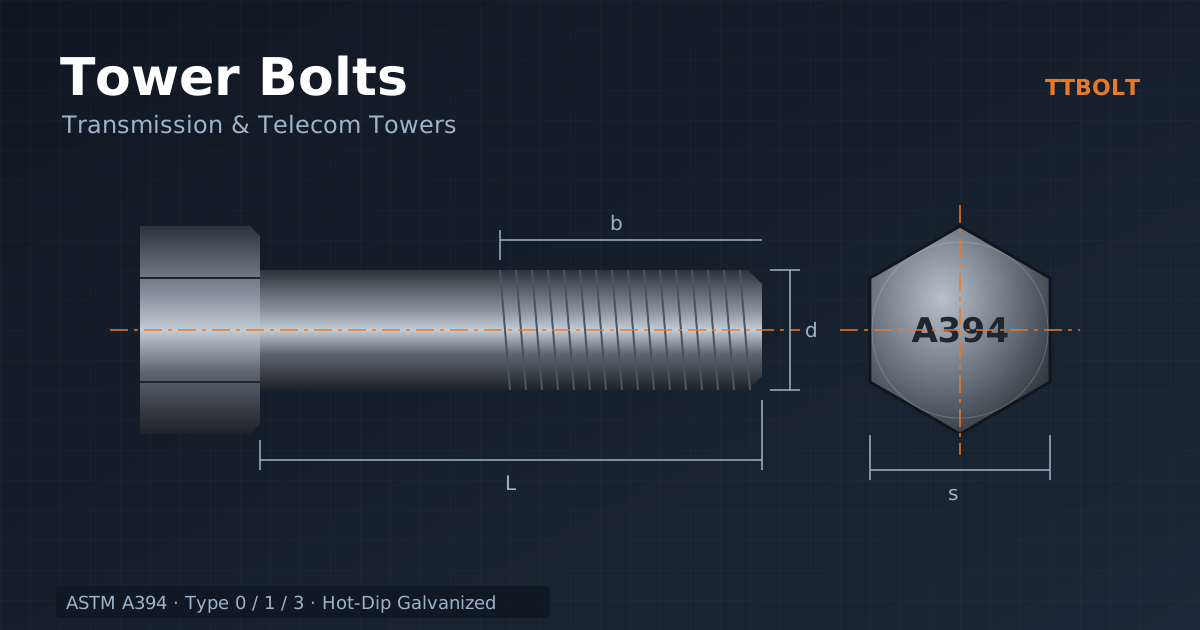

استاندارد پیچ دکل: ASTM A394 یا مشخصات پروژه
در دکل‌های طراحی‌شده با سیستم اینچی، مرجع رایج پیچ اتصال اعضا ASTM A394 است؛ در پروژه‌های متریک، استاندارد ابعادی، کلاس مقاومتی و پوشش از مشخصات کارفرما و نقشه گرفته می‌شود. پیش از سفارش، مرجع پیچ را از جدول پیچ‌های نقشه بردارید و همه پیچ‌های دکل را گالوانیزه یا هم‌نوع فرض نکنید.
تفاوت Type 0، 1 و 3، قطرهای مشمول و آزمون برش این استاندارد را در مقاله ASTM A394: انواع پیچ دکل و آزمون برش جداگانه توضیح داده‌ایم؛ این راهنما روی انتخاب، پوشش و نصب در عمل تمرکز دارد.
جایگزینی پیچ اینچی و متریک
در پروژه متریک، استاندارد ابعادی، کلاس مقاومتی و پوشش از مشخصات کارفرما و نقشه انتخاب می‌شوند. کلاس 8.8 به‌تنهایی معادل A394 نیست. حتی یکسان بودن قطر تقریبی، جایگزینی پیچ اینچی و متریک یا گشادکردن سوراخ را مجاز نمی‌کند.
در اتصال برشی، خارج‌بودن رزوه از صفحه برش تنها زمانی قابل فرض است که هندسه واقعی آن را تأمین کند. طول بیشتر یا کمتر پیچ به‌تنهایی تعیین‌کننده این وضعیت نیست؛ ضخامت گیر و طول ساق بدون رزوه را با هم کنترل کنید.
گالوانیزه و مهره همراه
مشخصات پوشش، روش آزمون و معیار پذیرش را در خرید تعیین کنید؛ یک ضخامت ثابت برای همه قطرها و استانداردها ننویسید. جبران ضخامت پوشش در رزوه باید مطابق سیستم انتخاب‌شده باشد. مهره معمولی، مهره اضافه‌اندازه و پیچ پوشش‌دار را بدون تطبیق الزامات با هم ترکیب نکنید.
رنگ غنی از روی، آبکاری الکتریکی و گالوانیزه گرم فرایندهای یکسانی نیستند و صرف شباهت ظاهری، مجوز جایگزینی پوشش نیست. ترمیم آسیب‌ها نیز باید با روش مصوب پروژه انجام شود.
نصب، قفل‌کردن و بازرسی
جهت پیچ، ترتیب بستن، میزان سفت‌کردن و روش قفل‌کردن را از دستور نصب دکل بگیرید. واشر فنری، سنبه‌زدن رزوه یا مهره دوبل راهکار عمومی همه اتصالات نیستند؛ آسیب‌زدن خودسرانه به رزوه و پوشش می‌تواند تعمیرپذیری و دوام را کاهش دهد.
پیچ پله و قطعات ضدسرقت باید برای نقش خود تأیید شده باشند. تغییر آن‌ها با پیچ معمولی یا قطعه دست‌ساز مجاز فرض نمی‌شود. بازرسی پس از نصب و دوره‌ای طبق برنامه بهره‌بردار انجام شود؛ مشاهده نشانه شل‌شدن نیاز به ارزیابی علت دارد، نه صرفاً سفت‌کردن مجدد نامحدود.
پرسش‌های متداول
آیا پیچ کلاس 8.8 گالوانیزه را می‌توان به‌جای پیچ دکل استفاده کرد؟
فقط اگر نقشه و مشخصات پروژه همان را تعیین کرده باشند. کلاس 8.8 معادل خودکار ASTM A394 نیست و ابعاد، رزوه، پوشش و الزامات آزمون باید جداگانه تطبیق داده شوند.
طول پیچ دکل چطور انتخاب می‌شود؟
از مجموع ضخامت ورق‌ها و واشرها (طول گیر)، ارتفاع مهره و بیرون‌زدگی لازم رزوه؛ و در اتصال برشی با کنترل این‌که رزوه در صفحه برش قرار نگیرد، مگر طراحی آن را مجاز کرده باشد.
چرا مهره پیچ گالوانیزه گاهی بسته نمی‌شود؟
لایه روی، فضای رزوه را پر می‌کند و مهره باید با جبران ضخامت پوشش (مثلاً رزوه اضافه‌اندازه) ساخته شده باشد. قلاویزکاری مجدد در محل، بدون دستور معتبر، راه‌حل نیست.
هر چند وقت یک‌بار پیچ‌های دکل بازرسی شوند؟
طبق برنامه نگهداری بهره‌بردار؛ معمولاً پس از نصب، پس از رخدادهای جوی شدید و در بازرسی‌های دوره‌ای. شل‌شدن مکرر نیاز به بررسی علت دارد.
جدول خلاصه: کدام پیچ در کدام موقعیت دکل؟
در یک دکل مشبک فولادی، چند خانواده اتصال‌دهنده در کنار هم کار می‌کنند و هر کدام نقش و الزامات خود را دارند. جدول زیر یک دید کلی می‌دهد؛ مرجع نهایی همیشه جدول پیچ‌های نقشه و مشخصات فنی کارفرماست.
| موقعیت | نقش اتصال | مرجع رایج | نکته کلیدی |
|---|---|---|---|
| اتصال اعضای اصلی (لگ و بادبند) | انتقال برش بین نبشی‌ها | ASTM A394 یا پیچ متریک طبق مشخصات پروژه | رزوه نباید در صفحه برش باشد مگر طراحی اجازه دهد |
| پیچ پله (Step Bolt) | دسترسی برای صعود | مشخصات کارفرما و نقشه | طول بیرون‌زدگی و مقاومت خمشی جداگانه کنترل شود |
| بست تجهیزات و آنتن | نگهداری براکت و تجهیزات | استاندارد ابعادی متریک یا اینچی پروژه | سازگاری جنس با بست تجهیزات و جلوگیری از خوردگی گالوانیک |
| انکربولت فونداسیون | انتقال کشش و برش به بتن | ASTM F1554 یا مشخصات پروژه | طول مهار، تراز و بیرون‌زدگی پیش از بتن‌ریزی کنترل شود |
| پیچ ضدسرقت | جلوگیری از باز کردن غیرمجاز | طرح تأییدشده بهره‌بردار | جایگزینی با پیچ معمولی مجاز نیست |
مثال محاسبه طول پیچ دکل
فرض کنید دو نبشی با ضخامت 8 و 10 میلی‌متر با پیچ M16 به هم متصل می‌شوند و زیر مهره یک واشر 3 میلی‌متری قرار می‌گیرد. طول گیر برابر است با مجموع ضخامت قطعات و واشر: 8 + 10 + 3 = 21 میلی‌متر. ارتفاع مهره شش‌گوش M16 حدود 15 میلی‌متر است و معمولاً بیرون‌زدگی دست‌کم دو تا سه گام رزوه پس از مهره خواسته می‌شود؛ با گام 2 میلی‌متر، حدود 5 میلی‌متر. جمع این اعداد حدود 41 میلی‌متر می‌شود و نزدیک‌ترین طول استاندارد بزرگ‌تر، یعنی 45 میلی‌متر، انتخاب می‌شود.
اما این فقط نیمی از کار است. در اتصال برشی باید بررسی شود که طول ساق بدون رزوه آن‌قدر باشد که صفحه برش، یعنی سطح تماس دو نبشی، روی بخش رزوه‌دار قرار نگیرد. اگر طول رزوه پیچ انتخابی زیاد باشد، ممکن است لازم شود پیچ با رزوه کوتاه‌تر یا طول متفاوت انتخاب شود. در پیچ‌های گالوانیزه، ضخامت پوشش روی سر و زیر مهره را هم در نظر بگیرید و بیرون‌زدگی را بیش از اندازه زیاد نکنید، چون رزوه بیرون‌زده در معرض آسیب مکانیکی و خوردگی قرار می‌گیرد.
در نقشه‌های اجرایی معتبر، طول هر پیچ در جدول پیچ‌گذاری آمده است. محاسبه بالا برای کنترل و درک منطق آن جدول است، نه جایگزینی آن.
محیط کار و انتخاب پوشش
دکل‌ها در شرایط بسیار متفاوتی نصب می‌شوند: کنار دریا با هوای نمکی، در مناطق صنعتی با آلاینده‌های گوگردی، در بیابان با ماسه و نوسان شدید دما، یا در کوهستان با یخ‌زدگی. سرعت مصرف لایه روی در این محیط‌ها یکسان نیست و همین موضوع عمر واقعی پوشش را تعیین می‌کند.
- محیط ساحلی و مرطوب: گالوانیزه گرم با ضخامت کافی و کنترل کیفیت سخت‌گیرانه؛ هر ترک یا خراش پوشش زودتر از محیط خشک به زنگ‌زدگی می‌رسد.
- محیط صنعتی: آلاینده‌های اسیدی مصرف روی را سریع‌تر می‌کنند؛ بازرسی دوره‌ای کوتاه‌تر لازم است.
- محیط بیابانی: سایش ماسه بادی و تغییرات دمای شبانه‌روز اهمیت دارد؛ رزوه بیرون‌زده و لبه‌های تیز بیشتر آسیب می‌بینند.
- فولاد هوازده (Weathering): در برخی دکل‌ها از فولاد هوازده استفاده می‌شود و پیچ آن هم باید از همین خانواده باشد؛ ترکیب پیچ گالوانیزه با سازه هوازده بدون تأیید طراح توصیه نمی‌شود.
در همه حالات، پیچ و مهره و واشر یک اتصال باید پوشش سازگار داشته باشند. ترکیب پیچ گالوانیزه با مهره آبکاری‌شده یا بدون پوشش، نقطه ضعف خوردگی در اتصال ایجاد می‌کند.
اشتباهات رایج در خرید و نصب پیچ دکل
- سفارش بر اساس قطر به‌تنهایی: قطر یکسان دلیل بر یکسان بودن استاندارد، گام رزوه و کلاس نیست. پیچ 5/8 اینچ و M16 قطر نزدیکی دارند اما قابل جایگزینی نیستند.
- یکسان فرض کردن همه پیچ‌های دکل: پیچ پله، بست تجهیزات و پیچ اتصال اعضا نقش متفاوتی دارند و نباید از یک کارتن برداشته شوند.
- قلاویزکاری مجدد مهره در محل: برای بستن مهره روی پیچ گالوانیزه، گاهی مهره را دوباره قلاویز می‌کنند. این کار پوشش داخلی مهره را برمی‌دارد و مقاومت رزوه را هم تغییر می‌دهد.
- سفت‌کردن بی‌حساب: سفت‌کردن بیش از حد پیچ گالوانیزه ممکن است رزوه یا پوشش را آسیب بزند و سفت‌کردن کم، اتصال را در برابر لرزش باد شل می‌کند. روش و مقدار باید از دستور نصب گرفته شود.
- نبود ردیابی: وقتی شماره بچ و مدارک آزمون همراه محموله نباشد، در صورت بروز مشکل نمی‌توان فهمید کدام پیچ‌ها از یک تولید هستند.
- نگهداری نامناسب در کارگاه: پیچ‌هایی که روی خاک یا زیر باران رها می‌شوند، پیش از نصب آسیب می‌بینند و رزوه آن‌ها آلوده می‌شود.
حمل، انبارداری و تحویل در سایت
پیچ‌های دکل معمولاً در تعداد زیاد و اندازه‌های متنوع تحویل داده می‌شوند. برای جلوگیری از جابه‌جایی در محل نصب، هر بسته باید برچسب اندازه، طول، کلاس یا نوع، پوشش و موقعیت کاربرد داشته باشد. بهتر است پیچ و مهره و واشر هر موقعیت با هم بسته‌بندی شوند تا مجموعه سازگار به دست نصاب برسد.
محل نگهداری باید سرپوشیده، خشک و دور از تماس مستقیم با خاک باشد. کیسه‌ها و جعبه‌های پاره شده را پیش از ارسال به پای دکل جایگزین کنید. در تحویل، تعداد، اندازه و برچسب‌ها را با فهرست سفارش تطبیق دهید و نمونه‌ای از هر اندازه را از نظر بسته‌شدن مهره روی پیچ امتحان کنید. ثبت این کنترل ساده، بسیاری از توقف‌های اجرای پروژه را پیش از رسیدن به ارتفاع حذف می‌کند.
نکات تکمیلی پرسش‌ها
آیا می‌توان پیچ زنگ‌زده دکل را فقط با رنگ ترمیم کرد؟
رنگ‌آمیزی سطحی ممکن است ظاهر را بهتر کند اما ضعف کاهش مقطع یا خوردگی رزوه را برطرف نمی‌کند. ارزیابی شدت خوردگی و تصمیم به تعویض باید طبق دستورالعمل نگهداری بهره‌بردار انجام شود.
تعویض پیچ‌های یک اتصال باید همه با هم انجام شود؟
بستگی به طرح نگهداری دارد. در بسیاری از موارد پیچ‌ها یکی‌یکی تعویض می‌شوند تا اتصال هیچ‌گاه بدون پیچ کافی نماند؛ این ترتیب را مهندس مسئول تعیین می‌کند.
کنترل تحویل و چک‌لیست خرید
استاندارد و نوع یا کلاس، قطر، گام، طول و طول رزوه، مهره و واشر، پوشش، شماره بچ، تعداد هر موقعیت و مدارک آزمون را ثبت کنید. کنترل کیفیت می‌تواند طبق الزامات محصول شامل ابعاد، رزوه، کشش، برش، سختی و پوشش باشد. قطعات را بر اساس اندازه و رده در بسته‌بندی قابل ردیابی نگهداری کنید.
