مهره شش‌گوش: انواع، استانداردها، کلاس‌ها و نکات انتخاب

مهره شش‌گوش نیمه دیگر هر اتصال پیچ و مهره است و به همان اندازه پیچ در ایمنی و دوام اتصال نقش دارد. بسیاری از خرابی‌های اتصالات صنعتی نه به خاطر شکستن پیچ، بلکه به دلیل انتخاب مهره نامناسب رخ می‌دهد: مهره‌ای که کلاس پایین‌تری از پیچ دارد، رزوه‌اش با پیچ گالوانیزه جفت نمی‌شود، یا در دمای بالا استحکام خود را از دست می‌دهد. در این مقاله با انواع مهره شش‌گوش، استانداردها، کلاس‌ها، جنس‌ها و نکات انتخاب آن آشنا می‌شوید.

مهره شش‌گوش چیست؟

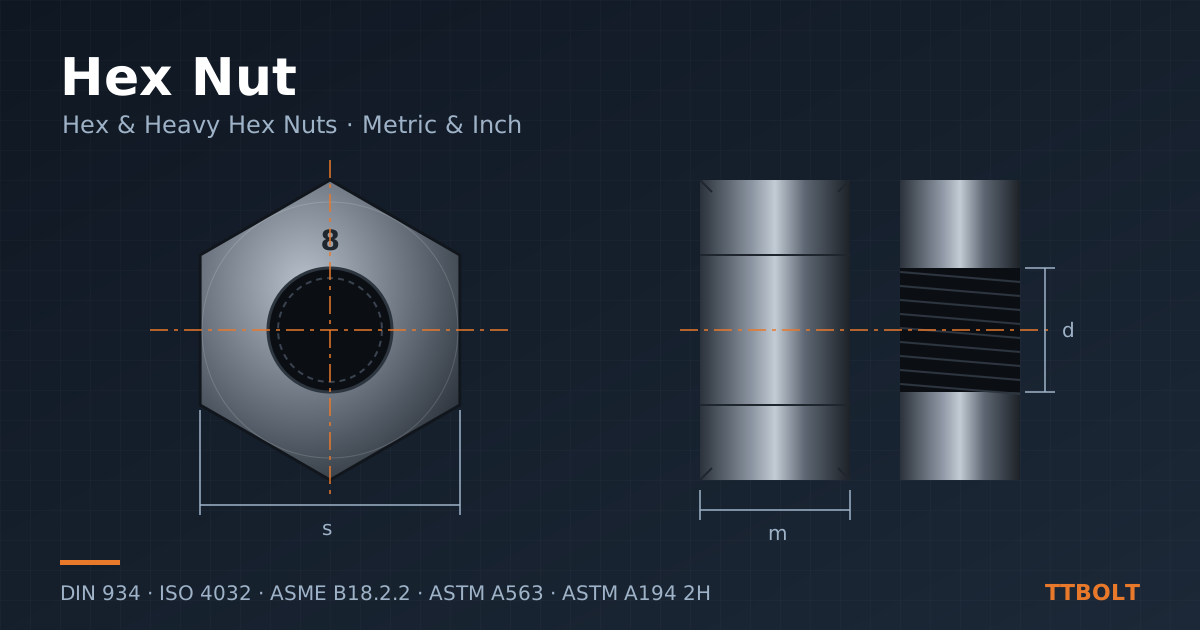

مهره شش‌گوش (Hex Nut) قطعه‌ای شش‌ضلعی با سوراخ رزوه‌شده است که روی پیچ یا استادبولت بسته می‌شود و با ایجاد نیروی پیش‌تنیدگی، قطعات را به هم فشار می‌دهد. شکل شش‌گوش امکان استفاده از آچارهای استاندارد و اعمال گشتاور زیاد را فراهم می‌کند. مهره شش‌گوش در ساده‌ترین شکل خود یک قطعه کوچک است، اما ارتفاع، عرض آچارخور، کلاس مقاومتی و کیفیت رزوه آن تعیین می‌کند اتصال چه باری را تحمل کند.

انواع مهره شش‌گوش

مهره شش‌گوش معمولی

رایج‌ترین نوع مهره است که در استانداردهای متریک DIN 934 و ISO 4032 تعریف شده است. ارتفاع این مهره تقریباً 0.8 تا 0.9 برابر قطر اسمی رزوه است و برای بیشتر کاربردهای عمومی و صنعتی کافی است.

مهره شش‌گوش سنگین (Heavy Hex Nut)

مهره سنگین عرض آچارخور بزرگ‌تر و ارتفاع بیشتری نسبت به مهره معمولی دارد. سطح تماس بیشتر با قطعه و تعداد دنده‌های درگیر بیشتر باعث می‌شود این مهره برای اتصالات سازه‌ای، فلنج‌های تحت فشار و پیچ‌های پراستحکام مناسب باشد. استانداردهای ASTM A194 و ASTM A563 و همچنین EN 14399 مهره‌های سنگین را پوشش می‌دهند.

مهره نازک (Jam Nut)

ارتفاع کمتری دارد و معمولاً به عنوان مهره قفلی پشت مهره اصلی یا در جاهایی که فضا محدود است استفاده می‌شود. مهره نازک برای تحمل بار اصلی طراحی نشده است. استاندارد DIN 439 و ISO 4035 به این نوع مهره می‌پردازند.

مهره‌های قفلی و فلنج‌دار

مهره‌های قفلی نایلونی (DIN 985)، مهره‌های تمام‌فلزی قفلی و مهره‌های فلنج‌دار (DIN 6923) برای جلوگیری از شل شدن در اثر لرزش طراحی شده‌اند. فلنج زیر مهره نقش واشر را بازی می‌کند و فشار را روی سطح بیشتری پخش می‌کند.

استانداردهای رایج مهره شش‌گوش

مثل پیچ‌ها، در مهره‌ها هم استاندارد ابعادی و استاندارد خواص مکانیکی جدا هستند. برای مثال، ASME B18.2.2 ابعاد را مشخص می‌کند و ASTM A563 یا A194 جنس و استحکام را.

کلاس مقاومتی مهره

کلاس مقاومتی مهره‌های متریک طبق ISO 898-2 با یک عدد مثل 5، 8، 10 یا 12 نشان داده می‌شود. این عدد با عدد اول کلاس پیچ متناظر است. قاعده ساده این است:

• پیچ کلاس 5.6 با مهره کلاس 5
• پیچ کلاس 8.8 با مهره کلاس 8
• پیچ کلاس 10.9 با مهره کلاس 10
• پیچ کلاس 12.9 با مهره کلاس 12

استفاده از مهره با کلاس بالاتر از پیچ مجاز است، اما مهره با کلاس پایین‌تر هرگز نباید استفاده شود. در یک اتصال درست طراحی‌شده، اگر بار بیش از حد اعمال شود، پیچ باید زودتر از رزوه مهره تسلیم شود، چون شکست پیچ قابل مشاهده‌تر و قابل پیش‌بینی‌تر از سُر خوردن رزوه است.

در مهره‌های اینچی ASTM، گریدها با حروف و اعداد مشخص می‌شوند. برای مثال در ASTM A563 گریدهای A، C و DH وجود دارد که DH برای جفت شدن با پیچ‌های سازه‌ای پراستحکام کاربرد دارد. در ASTM A194 گریدهای 2H، 4، 7 و 8 رایج‌اند. گرید 2H همراه با استادبولت B7 در فلنج‌های صنایع نفت و پتروشیمی بسیار پرکاربرد است.

جنس مهره شش‌گوش

• فولاد کربنی: برای مهره‌های کلاس 4، 5 و 6 و کاربردهای عمومی.
• فولاد کربن متوسط کوئنچ و تمپرشده: برای کلاس 8 و 10 و گرید‌های DH و 2H.
• فولاد آلیاژی: برای کلاس 12 و گریدهای دمای بالا مانند گرید 4 و 7 در ASTM A194.
• فولاد ضدزنگ: گریدهای A2 و A4 طبق ISO 3506 یا گرید 8 و 8M در ASTM A194 برای محیط‌های خورنده.
• برنج و آلیاژهای خاص: برای کاربردهای الکتریکی، غیرمغناطیسی یا شیمیایی.

یک نکته مهم در مهره‌های استیل، پدیده گالینگ (Galling) یا جوش سرد است. وقتی پیچ و مهره استیل بدون روان‌کار و با سرعت زیاد بسته شوند، رزوه‌ها ممکن است به هم بچسبند و قفل شوند. استفاده از روان‌کار ضدگیرپاژ و بستن با سرعت کم این مشکل را کاهش می‌دهد.

پوشش سطحی مهره و مسئله رزوه گالوانیزه

پوشش‌های رایج مهره شامل آبکاری روی، گالوانیزه گرم، سیاه‌کاری و پوشش‌های ورقه‌ای روی است. مهم‌ترین نکته فنی در این بخش مربوط به گالوانیزه گرم است. لایه روی در گالوانیزه گرم ضخامت قابل توجهی دارد و روی رزوه پیچ هم می‌نشیند. به همین دلیل، مهره‌ای که قرار است روی پیچ گالوانیزه گرم بسته شود باید پس از گالوانیزه شدن با قلاویز بزرگ‌تر (Oversize Tapping) رزوه شود. استاندارد ASTM A563 مقدار این اضافه‌اندازه را مشخص کرده است. اگر از مهره معمولی استفاده کنید، یا مهره بسته نمی‌شود یا هنگام بستن پوشش رزوه کنده می‌شود.

چون رزوه بزرگ‌تر مقداری از استحکام درگیری را کم می‌کند، مهره‌های گالوانیزه برای پیچ‌های سازه‌ای معمولاً از نوع سنگین و با گرید بالاتر انتخاب می‌شوند.

علامت‌گذاری مهره

مهره‌های کلاس‌دار معمولاً روی یکی از سطوح یا روی دیواره شش‌گوش علامت کلاس و نشان سازنده دارند. مهره‌های ASTM A194 با کد گرید مثل 2H یا 7 و مهره‌های A563 گرید DH با کد گرید علامت‌گذاری می‌شوند. هنگام تحویل کالا، وجود این علامت‌ها را بررسی کنید. مهره بدون علامت در اتصال حساس قابل اعتماد نیست.

مهره معمولی یا سنگین؟ کدام را انتخاب کنیم

یکی از پرتکرارترین سؤال‌ها هنگام خرید مهره این است که مهره معمولی کافی است یا باید مهره سنگین گرفت. پاسخ به نوع پیچ و نوع اتصال بستگی دارد. مهره سنگین نسبت به مهره معمولی هم‌اندازه، عرض آچارخور بزرگ‌تری دارد؛ برای مثال در اندازه 3/4 اینچ، عرض آچارخور مهره معمولی 1-1/8 اینچ و مهره سنگین 1-1/4 اینچ است. این تفاوت باعث می‌شود سطح نشیمن مهره روی قطعه بیشتر باشد و فشار سطحی کمتری به قطعه وارد شود. همچنین ارتفاع بیشتر مهره سنگین، طول درگیری رزوه را زیاد می‌کند.

• مهره معمولی: برای پیچ‌های کلاس پایین و متوسط، اتصالات عمومی و ماشین‌آلات که سوراخ‌ها استاندارد هستند.
• مهره سنگین: برای پیچ‌های سازه‌ای پراستحکام، استادبولت‌های فلنج، انکربولت‌ها، سوراخ‌های بزرگ‌تر از حد معمول و مهره‌های گالوانیزه با رزوه Oversize.

در بیشتر استانداردهای سازه‌ای و فلنجی، استفاده از مهره سنگین الزامی است و جایگزینی آن با مهره معمولی مجاز نیست.

چرا مهره شل می‌شود؟

شل شدن مهره یکی از دلایل اصلی خرابی اتصالات است. مهمترین عوامل آن عبارتند از:

• پیش‌تنیدگی ناکافی: اگر مهره با گشتاور کافی بسته نشود، نیروی فشاری بین قطعات کم است و لرزش به راحتی مهره را می‌چرخاند.
• لرزش عرضی: حرکت لغزشی قطعات نسبت به هم، مؤثرترین عامل باز شدن خودبه‌خودی مهره است.
• نشست سطوح (Embedding): با گذشت زمان، ناهمواری‌های سطوح تماس صاف می‌شوند و بخشی از پیش‌تنیدگی از بین می‌رود.
• تغییرات دما: انبساط و انقباض متفاوت قطعات، به‌ویژه در فلنج‌ها، نیروی اتصال را تغییر می‌دهد.

بهترین راه جلوگیری از شل شدن، رسیدن به پیش‌تنیدگی درست است. در کنار آن، مهره قفلی، مهره دوبل، چسب رزوه یا واشرهای قفلی مخصوص می‌توانند ایمنی اتصال را بیشتر کنند.

کاربردهای مهره شش‌گوش

• اتصالات سازه فولادی، سوله و پل
• فلنج‌ها و اتصالات لوله در نفت، گاز، پتروشیمی و نیروگاه
• دکل‌های انتقال نیرو و مخابرات
• انکربولت‌ها و فونداسیون تجهیزات
• ماشین‌آلات صنعتی، کشاورزی و راه‌سازی
• تجهیزات عمومی و تعمیرات

نکات انتخاب و نصب مهره

1. کلاس مهره را با کلاس پیچ هماهنگ کنید. مهره هرگز نباید ضعیف‌تر از پیچ باشد.
2. گام رزوه را دقیق بررسی کنید. مهره M12 با گام 1.75 روی پیچ M12x1.5 بسته نمی‌شود و اگر به زور بسته شود، رزوه‌ها آسیب می‌بینند.
3. برای پیچ گالوانیزه گرم، مهره Oversize بخواهید.
4. در دمای بالا از گریدهای مخصوص استفاده کنید. مهره‌های معمولی در دمای بالا استحکام خود را از دست می‌دهند.
5. در محیط‌های پرلرزش، مهره قفلی یا روش ضدشل‌شدن به کار ببرید.
6. روان‌کاری را در محاسبه گشتاور لحاظ کنید. روان‌کار گشتاور لازم برای رسیدن به پیش‌تنیدگی مشخص را به طور قابل توجهی تغییر می‌دهد.
7. مهره‌های آسیب‌دیده را دوباره استفاده نکنید. مهره‌ای که رزوه‌اش کشیده یا ترک‌خورده است باید تعویض شود.

چک‌لیست سفارش مهره شش‌گوش

• اندازه و گام رزوه (مثلاً M20x2.5 یا 3/4"-10 UNC)
• نوع مهره: معمولی، سنگین، نازک یا قفلی
• استاندارد ابعادی و استاندارد جنس (مثلاً ASME B18.2.2 و ASTM A194 2H)
• کلاس یا گرید مقاومتی
• جنس و پوشش سطحی؛ و در صورت گالوانیزه، رزوه Oversize
• تعداد و پیچ یا استادبولت مورد استفاده
• نیاز به گواهی آزمون یا بازرسی شخص ثالث

جمع‌بندی

مهره شش‌گوش قطعه‌ای کوچک اما تعیین‌کننده در هر اتصال است. هماهنگی کلاس مهره با پیچ، انتخاب نوع درست (معمولی یا سنگین)، توجه به رزوه Oversize در قطعات گالوانیزه و انتخاب جنس مناسب برای دما و محیط کاری، تضمین می‌کند اتصال شما در طول عمر تجهیزات ایمن و پایدار بماند.
