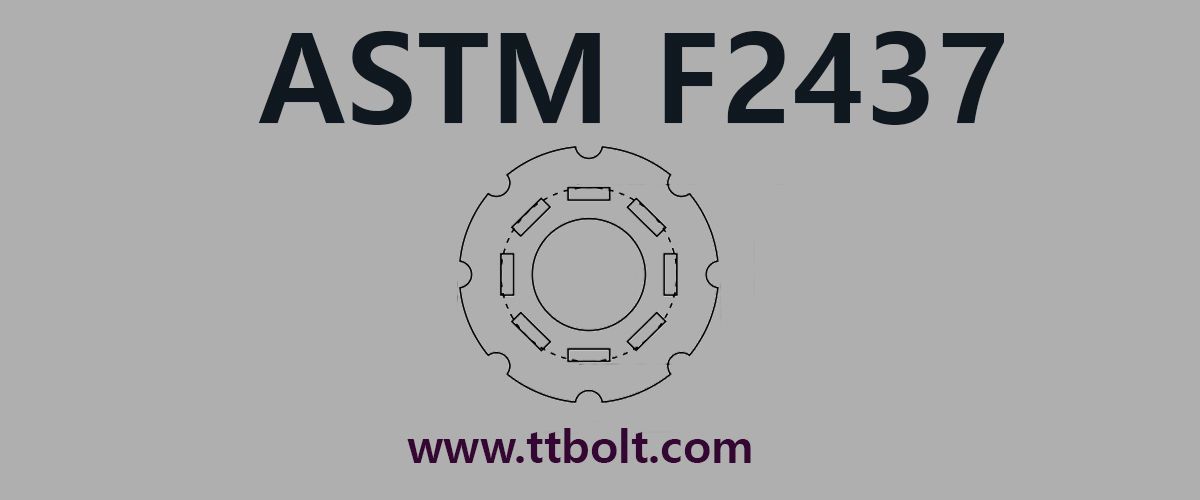

ASTM F2437 هم استاندارد نشانگر کشش مستقیم است، اما دامنه‌ی گسترده‌تری از ASTM F959 دارد: قطرهای بیشتر و کاربرد روی انواع بیشتری از اتصال، نه فقط پیچ ساختاری.
ASTM F2437 الزامات مربوط به نشانگرهای کشش مستقیم نوع واشر تراکمی را در قطرهای مختلف از 1/4 "تا 2-1 / 2" شامل می‌کند. این واشرها می‌توانند کشش پیچ مشخصی را در پیچ درپوش‌ها، پیچ‌ها، لنگرها و گل میخ‌ها نشان دهند. آنها در دو سبک و دو گرید در هر سبک موجود هستند.
تفاوت با F959
| ASTM F959 | ASTM F2437 | |
|---|---|---|
| دامنه قطر | محدودتر | گسترده‌تر |
| کاربرد | پیچ ساختاری A325 و A490 | پیچ، انکر، استاد و اتصالات دیگر |
| تنوع | دو گرید | دو سبک، هر سبک دو گرید |
یعنی وقتی اتصال شما پیچ ساختاری استاندارد نیست — مثلاً انکر بولت فونداسیون یا استاد بولت تجهیزات — و باز هم می‌خواهید کشش را کنترل کنید، F2437 دامنه‌ی مناسب‌تری دارد.
چرا کنترل کشش روی انکر بولت مهم است؟
در انکر بولت فونداسیون، رسیدن به کشش هدف چند دلیل دارد:
- جلوگیری از شل‌شدن در تجهیزات دوار که ارتعاش دائمی دارند.
- توزیع یکنواخت بار بین انکرهای یک صفحه ستون؛ اگر یکی شل باشد، بار روی بقیه جمع می‌شود.
- کنترل نشست در گروت زیر صفحه.
و همان مشکل همیشگی: گشتاور روی انکر بولت حتی غیرقابل‌اتکاتر است، چون رزوه‌ی بلند و شرایط محیطی کارگاه، اصطکاک را متغیر می‌کند.
نکات استفاده
- سبک و گرید باید با نوع اتصال و کشش هدف بخواند؛ در سفارش هر دو را مشخص کنید.
- جهت نصب مثل هر DTI مهم است.
- یک‌بارمصرف است.
- بازرسی بعدی با فیلر امکان‌پذیر است — همان مزیت اصلی این خانواده.
سه راه کنترل پیش‌تنیدگی
DTI یکی از چند روش رسیدن به کشش هدف است و دانستن جایگاهش کمک می‌کند:
| روش | چطور کار می‌کند | ضعف |
|---|---|---|
| گشتاورسنج | اعمال گشتاور مشخص با آچار ترکمتر | وابسته به اصطکاک؛ پراکندگی زیاد |
| چرخش مهره | سفت‌کردن اولیه، سپس چرخش به اندازه زاویه مشخص | نیاز به سفت‌کردن اولیه یکنواخت |
| DTI | اندازه‌گیری مستقیم فشردگی واشر | یک‌بارمصرف؛ حساس به جهت نصب |
مزیت تعیین‌کننده‌ی DTI این است که نتیجه‌اش بعد از نصب هم قابل بازرسی است. گشتاور و زاویه فقط در لحظه‌ی بستن معنا دارند؛ بازرسی که فردا سر کار می‌آید نمی‌تواند بگوید اتصال با چه گشتاوری بسته شده، ولی می‌تواند فیلر را امتحان کند.
چرا پیش‌تنیدگی را نمی‌شود با گشتاور تضمین کرد
گشتاوری که به مهره می‌دهید، صرف سه کار می‌شود و فقط یکی از آنها به کشش پیچ تبدیل می‌گردد:
- غلبه بر اصطکاک زیر نشیمن — بخش بزرگی از گشتاور.
- غلبه بر اصطکاک در رزوه — بخش بزرگ دیگر.
- کشیدن خود پیچ — سهم نسبتاً کوچکی از کل.
و مشکل اینجاست که دو سهم اول متغیرند: پوشش، روانکار، زنگ، گرد و خاک، وضعیت رزوه و حتی سرعت بستن، همگی روی آنها اثر می‌گذارند. نتیجه این است که یک گشتاور ثابت، در عمل بازه‌ی نسبتاً پهنی از کشش تولید می‌کند.
چرا انکر بولت سخت‌ترین مورد برای کنترل گشتاور است
اگر پراکندگی گشتاور در اتصال سازه‌ای مسئله است، در میله‌ی مهار جدی‌تر می‌شود — و سه دلیل دارد:
- رزوه‌ی بلند. مهره مسافت زیادی روی رزوه طی می‌کند و هر آلودگی یا آسیبی در مسیر، اصطکاک را عوض می‌کند.
- شرایط کارگاه. انکر هفته‌ها یا ماه‌ها پیش از نصب صفحه، در بتن و در معرض هوا بوده. زنگ سطحی، شیره‌ی بتن و گِل روی رزوه، همگی اصطکاک را غیرقابل‌پیش‌بینی می‌کنند.
- سختی مجموعه. اتصال صفحه‌ی ستون به فونداسیون با واسطه‌ی گروت، رفتار فنری متفاوتی از اتصال فولاد به فولاد دارد.
چه زمانی انکر بولت باید پیش‌تنیده شود
هر میله‌ی مهاری لازم نیست پیش‌تنیده شود. سه موقعیتی که در آنها کنترل کشش ارزش دارد:
- تجهیزات دوار. ارتعاش دائمی، اتصال کم‌پیش‌بار را به‌مرور شل می‌کند.
- اتصال تحت بار رفت‌وبرگشتی. جایی که صفحه ممکن است از فونداسیون جدا شود؛ پیش‌بار کافی، این جدایش را به تأخیر می‌اندازد یا حذف می‌کند.
- گروه انکر با توزیع بار حساس. اگر یکی از انکرها شل باشد، سهمش به بقیه منتقل می‌شود.
در سفارش چه باید مشخص شود
- سبک و گرید نشانگر، متناسب با کشش هدف.
- قطر میله‌ی مهار.
- نوع اتصال — پیچ ساختاری، انکر بولت یا استاد؛ چون دستورالعمل نصب فرق می‌کند.
- پوشش، هماهنگ با بقیه‌ی اجزا.
- فیلر بازرسی متناظر — بدون آن، مزیت اصلی این روش قابل استفاده نیست.
- واشر سخت اضافی اگر جزء چرخان روی نشانگر می‌نشیند.
اجرای درست روی میله‌ی مهار
نصب نشانگر روی انکر چند تفاوت با پیچ ساختاری دارد:
- رزوه را تمیز کنید. انکر مدت‌ها در بتن و هوا بوده؛ شیره‌ی بتن، زنگ سطحی و گِل روی رزوه باید برداشته شوند. این کار هم برای گشتاور و هم برای حرکت آزاد مهره لازم است.
- گروت باید سخت شده باشد. پیش از آن، پیش‌تنیدگی معنا ندارد.
- ترتیب بستن. در گروه انکرِ یک صفحه، بستن متقارن و پلکانی انجام می‌شود تا صفحه یکنواخت بنشیند و فشردگی نشانگرها به هم نریزد.
- جزء چرخان. اگر مهره مستقیماً روی نشانگر می‌چرخد، واشر سخت میانی لازم است.
- بازرسی بلافاصله. در محیط باز، گِل و آب به‌سرعت فاصله‌ی نشانگر را پر می‌کنند و خواندن فیلر را ناممکن می‌سازند.
نگهداری و ثبت
در اتصالات فونداسیون، سابقه‌ی نصب به اندازه‌ی خود نصب اهمیت دارد:
- ثبت کنید که هر انکر با چه روشی و در چه تاریخی به کشش هدف رسیده.
- نتیجه‌ی بازرسی فیلر را نگه دارید — این تنها شاهد قابل ارائه پس از پوشیده شدن اتصال است.
- برنامه‌ی آچارکشی مجدد را از دستورالعمل تجهیز بگیرید؛ در تجهیزات دوار، این یک روال دوره‌ای است نه یک کار یک‌باره.
سه راه کنترل کشش در اتصال فونداسیون
برای میله‌ی مهار، روش‌های در دسترس همان‌هایی هستند که در اتصال سازه‌ای — ولی با وزن متفاوت:
- گشتاورسنج. ساده‌ترین، ولی در انکر کم‌اعتمادترین. اگر استفاده می‌شود، باید با رزوه‌ی تمیز و روانکاری کنترل‌شده همراه باشد.
- چرخش مهره. به یک نقطه‌ی شروع یکنواخت نیاز دارد که در انکر با صفحه و گروت به‌سختی تضمین می‌شود.
- اندازه‌گیری مستقیم کشش. قابل اتکاترین در این کاربرد، و دقیقاً چیزی که این مشخصه فراهم می‌کند.
و یک روش چهارم که در تجهیزات بزرگ دیده می‌شود: کشنده‌ی هیدرولیک. میله مستقیماً کشیده می‌شود و مهره در همان حالت بسته می‌گردد — یعنی اصطکاک رزوه اصلاً وارد معادله نمی‌شود. گران‌تر است ولی در انکرهای بزرگ، گاهی تنها راه عملی رسیدن به کشش هدف است.
سوالات متداول
تفاوت F2437 و F959 چیست؟
F2437 دامنه قطر گسترده‌تری دارد و برای انکر و استاد هم کاربرد دارد، نه فقط پیچ ساختاری.
روی انکر بولت هم قابل استفاده است؟
بله، و همین یکی از تفاوت‌های اصلی‌اش با F959 است.
چرا روی انکر بولت گشتاور قابل اتکا نیست؟
رزوه بلند و شرایط کارگاه، اصطکاک را متغیر می‌کند.
قابل استفاده مجدد است؟
خیر، مثل هر DTI یک‌بارمصرف است.
چرا در انکر بولت گشتاور کمتر قابل اتکاست؟
رزوه‌ی بلند، شرایط کارگاه (زنگ، شیره‌ی بتن، گِل) و رفتار فنری متفاوت مجموعه با واسطه‌ی گروت — هر سه اصطکاک و نتیجه را غیرقابل‌پیش‌بینی می‌کنند.
هر انکر بولتی باید پیش‌تنیده شود؟
خیر. در تجهیزات دوار، بار رفت‌وبرگشتی و گروه انکر با توزیع بار حساس ارزش دارد؛ در اتصالات ساده لازم نیست.
پیش‌نیاز پیش‌تنیدگی انکر چیست؟
گروت زیر صفحه باید کامل و سخت‌شده باشد. کشیدن انکر روی صفحه‌ای که زیرش خالی است، صفحه را خم می‌کند و به انکرها خمش وارد می‌کند.
فیلر بازرسی را هم باید سفارش داد؟
بله. بدون فیلر متناظر، مزیت اصلی این روش — یعنی بازرسی‌پذیری پس از نصب — قابل استفاده نیست.
رزوه‌ی انکر را پیش از نصب باید تمیز کرد؟
بله. انکر مدت‌ها در بتن و هوا بوده؛ شیره‌ی بتن، زنگ سطحی و گِل روی رزوه باید برداشته شوند تا مهره آزاد حرکت کند و گشتاور معنا داشته باشد.
ترتیب بستن گروه انکر مهم است؟
بله. بستن متقارن و پلکانی لازم است تا صفحه یکنواخت بنشیند؛ بستن نامنظم، فشردگی نشانگرهای قبلی را به‌هم می‌ریزد.
در آچارکشی مجدد از همان نشانگر استفاده کنیم؟
خیر. نشانگر یک‌بارمصرف است و برجستگی‌هایش برنمی‌گردند. اگر کشش باید دوباره اندازه‌گیری شود، نشانگر نو لازم است.
جمع‌بندی
F2437 همان ایده‌ی اندازه‌گیری مستقیم کشش است با دامنه‌ای گسترده‌تر — از جمله برای میله‌ی مهار، که سخت‌ترین مورد برای کنترل گشتاور است: رزوه‌ی بلند، شرایط کارگاه و واسطه‌ی گروت، همگی اصطکاک را غیرقابل‌پیش‌بینی می‌کنند. دو پیش‌نیاز را فراموش نکنید: گروت باید سخت شده باشد و رزوه تمیز — و فیلر بازرسی را همراه سفارش بخواهید، وگرنه مزیت اصلی این روش قابل استفاده نیست.
