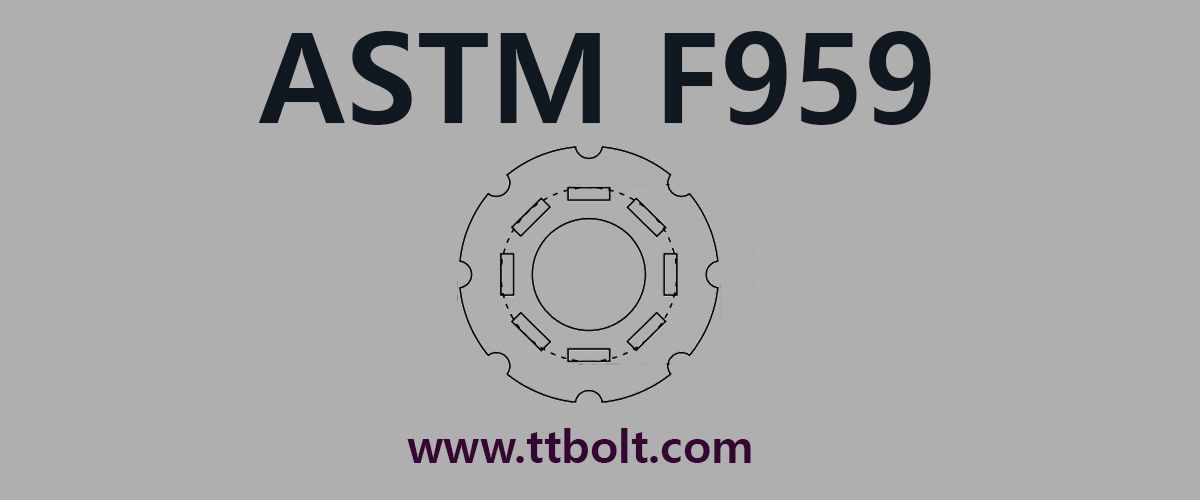

ASTM F959 استاندارد نشانگر کشش مستقیم یا DTI است — واشری که با فشرده شدن نشان می‌دهد پیچ به کشش هدف رسیده. این قطعه مسئله‌ی قدیمی اتصالات پیش‌تنیده را حل می‌کند: اینکه گشتاور، معیار قابل‌اتکایی برای کشش نیست.
ASTM F959 الزامات مربوط به نشانگرهای کشش مستقیم نوع واشر تراکمی را در قطرهای مختلف از 1/2 "تا 1-1 / 2" شامل می‌کند. این واشرها قادر به دستیابی به حداقل کشش پیچ مشخص هستند. آنها در دو گرید برای استفاده با پیچ و مهره‌های سازه ای A325 و A490 موجود هستند و همچنین در گزینه فولاد هوازدگی برای هر دو درجه موجود است.
مشکلی که DTI حل می‌کند
در اتصال پیش‌تنیده، آنچه اهمیت دارد نیروی کششی درون پیچ است، نه گشتاوری که آچار اعمال می‌کند. اما نیروی کششی را نمی‌شود مستقیم دید، پس معمولاً از گشتاور به‌عنوان جایگزین استفاده می‌شود.
مشکل اینجاست که بخش بزرگی از گشتاور اعمالی صرف غلبه بر اصطکاک می‌شود — زیر سر پیچ و در رزوه — و فقط بخش کوچکی به کشش تبدیل می‌شود. این نسبت به روانکار، پوشش، تمیزی و حتی سرعت بستن حساس است. یعنی دو پیچ با گشتاور یکسان می‌توانند کشش کاملاً متفاوتی داشته باشند.
DTI این واسطه را حذف می‌کند: خود تغییر شکل واشر، تابع نیروی فشاری است و نیروی فشاری همان کشش پیچ است.
چطور کار می‌کند؟
روی سطح واشر برجستگی‌هایی وجود دارد. با سفت‌شدن پیچ، این برجستگی‌ها تخت می‌شوند و فاصله‌ی باقی‌مانده کم می‌شود. وقتی فاصله به مقدار مشخصی رسید، یعنی کشش هدف حاصل شده.
کنترل با ابزار ساده‌ای انجام می‌شود: یک فیلر با ضخامت مشخص. اگر فیلر دیگر وارد نشود، اتصال به کشش هدف رسیده. در نسخه‌های رنگی، ماده‌ی نشانگر از کنار واشر بیرون می‌زند و نشانه‌ی بصری می‌دهد.
نکات نصب
- جهت نصب: سمت برجستگی‌ها باید در جهت درست قرار بگیرد؛ نصب وارونه نتیجه را بی‌اعتبار می‌کند.
- یک‌بارمصرف: برجستگی‌ها تغییر شکل دائمی می‌گیرند؛ DTI باز شده دوباره استفاده نمی‌شود.
- گرید متناسب: در دو گرید برای پیچ‌های A325 و A490 عرضه می‌شود؛ گرید اشتباه یعنی کشش هدف اشتباه.
- نسخه فولاد هوازده: برای سازه‌های بدون رنگ، نسخه‌ی مقاوم به خوردگی جوی موجود است.
- مراقبت از سطح: زنگ یا آلودگی روی برجستگی‌ها، رفتار فشرده‌شدن را تغییر می‌دهد.
بازرسی پس از نصب
این بخش مزیت اصلی DTI است. در روش گشتاور، وقتی آچار کنار رفت، هیچ ردی از اینکه چقدر سفت شده باقی نمی‌ماند. با DTI، وضعیت اتصال روی خود قطعه ثبت شده است.
بازرسی با فیلر انجام می‌شود: اگر تیغه با ضخامت مشخص وارد فاصله‌ی باقی‌مانده نشود، اتصال به کشش هدف رسیده. این کار نیاز به ابزار گران یا مهارت خاص ندارد و روی هر اتصال قابل تکرار است.
چند نکته‌ی بازرسی:
- تعداد نقاط کنترل: فاصله در چند نقطه‌ی محیط واشر بررسی می‌شود، نه یک نقطه.
- فشردگی بیش از حد هم نشانه است: اگر برجستگی‌ها کاملاً تخت شده باشند، ممکن است پیچ بیش از حد کشیده شده باشد.
- واشر آسیب‌دیده یا زنگ‌زده نتیجه‌ی غیرقابل‌اتکا می‌دهد.
چرا پیش‌تنیدگی را نمی‌شود با گشتاور تضمین کرد
گشتاوری که به مهره می‌دهید، صرف سه کار می‌شود و فقط یکی از آنها به کشش پیچ تبدیل می‌گردد:
- غلبه بر اصطکاک زیر نشیمن — بخش بزرگی از گشتاور.
- غلبه بر اصطکاک در رزوه — بخش بزرگ دیگر.
- کشیدن خود پیچ — سهم نسبتاً کوچکی از کل.
و مشکل اینجاست که دو سهم اول متغیرند: پوشش، روانکار، زنگ، گرد و خاک، وضعیت رزوه و حتی سرعت بستن، همگی روی آنها اثر می‌گذارند. نتیجه این است که یک گشتاور ثابت، در عمل بازه‌ی نسبتاً پهنی از کشش تولید می‌کند.
سه روش کنترل پیش‌تنیدگی کنار هم
| روش | چطور کار می‌کند | نقطه‌ضعف | قابل بازرسی پس از نصب؟ |
|---|---|---|---|
| گشتاورسنج | اعمال گشتاور معین | وابسته به اصطکاک؛ پراکندگی زیاد | خیر |
| چرخش مهره | سفت‌کردن اولیه، سپس چرخش به اندازه‌ی زاویه‌ی معین | به یکنواختی سفت‌کردن اولیه حساس است | تا حدی، اگر علامت‌گذاری شده باشد |
| نشانگر کشش مستقیم (DTI) | اندازه‌گیری فشردگی برجستگی‌های واشر | یک‌بارمصرف؛ حساس به جهت نصب | بله — با فیلر |
| پیچ Twist-Off | انتهای پیچ در گشتاور معین جدا می‌شود | به ابزار مخصوص نیاز دارد | بله — از نبودِ انتها |
خطاهای نصب که نتیجه را بی‌اعتبار می‌کنند
- نصب وارونه. برجستگی‌ها باید رو به سطح سخت بنشینند، طبق دستورالعمل سازنده. وارونه‌بستن، فشردگی را غیرقابل تفسیر می‌کند.
- قرارگرفتن زیر جزء چرخان. اگر مهره روی خود نشانگر بچرخد، برجستگی‌ها به‌جای فشرده‌شدن، مالش می‌بینند. در این حالت باید واشر سخت میانی اضافه شود.
- استفاده‌ی مجدد. برجستگی‌ها یک بار فشرده می‌شوند و برنمی‌گردند. نشانگری که یک بار بسته شده، اندازه‌گیری بعدی‌اش معنا ندارد.
- بستن ناهمگون اتصال. اگر پیچ‌های یک گروه به ترتیب نامناسب بسته شوند، بستن پیچ بعدی می‌تواند فشردگی پیچ قبلی را عوض کند. در اتصال چندپیچه، ترتیب و مراحل بستن بخشی از روش است.
DTI برای کدام اتصال‌ها موجود است
این خانواده برای پیچ ساختاری ساخته شده و سایزهایش بر همان مبنا تعریف می‌شود. نکاتی که در انتخاب مهم‌اند:
- گرید نشانگر باید با گرید پیچ بخواند. کشش هدف برای گریدهای مختلف فرق می‌کند، پس نشانگر هم گریدهای متناظر دارد. نشانگر اشتباه، عدد اشتباه می‌دهد.
- قطر باید دقیقاً همان قطر پیچ باشد. نزدیک بودن کافی نیست.
- پوشش نشانگر با بقیه‌ی مجموعه هماهنگ باشد.
روش بازرسی با فیلر
بازرسی این خانواده یک روال ساده و قابل آموزش دارد:
- فیلر با ضخامت مشخص‌شده را در فاصله‌ی باقی‌مانده میان واشر و سطح فرو می‌برند.
- تعداد نقاطی که فیلر در آنها وارد می‌شود شمرده می‌شود.
- اگر تعداد از حد مجاز کمتر باشد، فشردگی کافی بوده و اتصال قبول است.
مزیت این روش این است که قضاوت شخصی در آن دخیل نیست — یک شمارش ساده است، و نتیجه‌اش برای دو بازرس مختلف یکسان در می‌آید.
DTI در برابر پیچ Twist-Off
هر دو روش، پیش‌تنیدگی را بدون تکیه بر گشتاور کنترل می‌کنند و هر دو پس از نصب شاهد فیزیکی باقی می‌گذارند. تفاوتشان در جای دیگری است:
- ابزار. پیچ Twist-Off به آچار مخصوص با دو سوکت هم‌محور نیاز دارد؛ DTI با ابزار متعارف کار می‌کند.
- انعطاف در انتخاب پیچ. DTI را می‌توان با پیچ‌های موجود استفاده کرد؛ Twist-Off یک پیچ خاص است و باید از ابتدا سفارش شود.
- شاهد بازرسی. در Twist-Off، جداشدن انتها یک نشانه‌ی دودویی است — یا جدا شده یا نشده. در DTI، میزان فشردگی قابل اندازه‌گیری است.
- دسترسی. Twist-Off به دسترسی از سمت انتهای پیچ نیاز دارد؛ در فضای تنگ این می‌تواند مانع باشد.
سوالات متداول
DTI چیست؟
واشری که با فشرده شدن برجستگی‌هایش نشان می‌دهد پیچ به کشش هدف رسیده.
چرا گشتاور معیار خوبی نیست؟
چون بخش بزرگی از آن صرف اصطکاک می‌شود و نسبتش به روانکار، پوشش و تمیزی حساس است.
چطور کنترل می‌شود؟
با فیلر با ضخامت مشخص؛ اگر فیلر وارد نشود، کشش هدف حاصل شده.
آیا DTI قابل استفاده مجدد است؟
خیر، برجستگی‌ها تغییر شکل دائمی می‌گیرند.
برای کدام پیچ‌ها موجود است؟
در دو گرید برای پیچ‌های ساختاری A325 و A490، به‌علاوه نسخه فولاد هوازده.
چرا گشتاور برای اتصال اصطکاکی کافی نیست؟
چون بخش بزرگی از گشتاور صرف غلبه بر اصطکاک می‌شود و اصطکاک با پوشش، روانکار و وضعیت سطح تغییر می‌کند. نتیجه، بازه‌ی پهنی از کشش با یک گشتاور ثابت است.
مزیت اصلی DTI نسبت به بقیه‌ی روش‌ها چیست؟
شواهد فیزیکی روی خود اتصال باقی می‌ماند و پس از نصب با فیلر قابل بازرسی است؛ گشتاور و زاویه فقط در لحظه‌ی بستن معنا دارند.
اگر مهره روی خود نشانگر بچرخد چه می‌شود؟
برجستگی‌ها به‌جای فشرده‌شدن مالش می‌بینند و خواندن بی‌اعتبار می‌شود. در این حالت باید واشر سخت میانی اضافه شود.
بازرسی DTI را چه زمانی انجام دهیم؟
ترجیحاً بلافاصله پس از بستن. رنگ، گِل و یخ در فاصله‌ی نشانگر، خواندن فیلر را غیرممکن می‌کند.
گرید نشانگر اهمیت دارد؟
بله. کشش هدف برای گریدهای مختلف پیچ فرق می‌کند و نشانگر هم گریدهای متناظر دارد. نشانگر اشتباه، عدد اشتباه می‌دهد.
بازرسی با فیلر چطور انجام می‌شود؟
فیلر با ضخامت مشخص در فاصله‌ی باقی‌مانده فرو برده و تعداد نقاط ورود شمرده می‌شود. اگر از حد مجاز کمتر باشد، اتصال قبول است — یک شمارش ساده بدون قضاوت شخصی.
برای انکر بولت هم همین خانواده را استفاده کنیم؟
خیر. برای اتصالات بیرون از خانواده‌ی پیچ ساختاری، دامنه‌ی گسترده‌تر ASTM F2437 تعریف شده است.
جمع‌بندی
نشانگر کشش مستقیم مسئله‌ی پراکندگی گشتاور را با اندازه‌گیری مستقیم حل می‌کند. مزیت تعیین‌کننده‌اش این است که شواهد روی خود اتصال باقی می‌ماند و پس از نصب با فیلر قابل بازرسی است — چیزی که گشتاور و زاویه نمی‌دهند. در عوض یک‌بارمصرف است، به جهت نصب حساس است، و اگر جزء چرخان روی آن بنشیند باید واشر سخت میانی اضافه شود.
