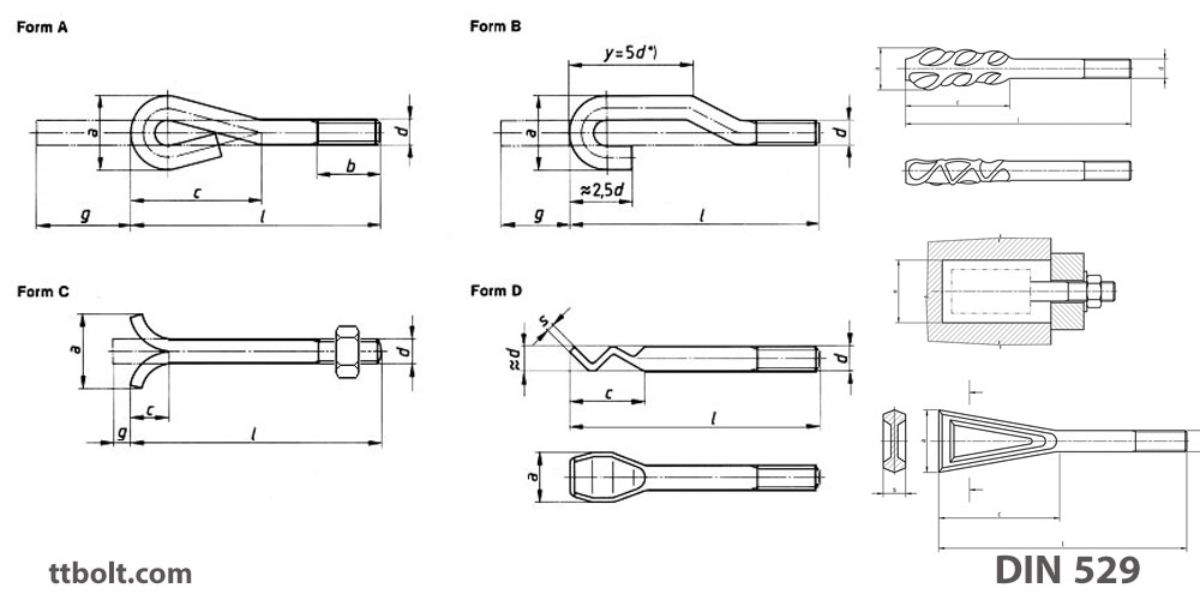

انکربولت بتن DIN 529

انکربولت DIN 529 میله‌ی مهاری است که در بتن کار گذاشته می‌شود و تجهیزات یا صفحه ستون روی آن بسته می‌شود. برخلاف انکرهای مکانیکی که بعد از سخت‌شدن بتن نصب می‌شوند، این نوع پیش از بتن‌ریزی جانمایی می‌شود.

DIN 529 - Anchor Bolts (Stone Bolt)

انکر بولت DIN 529 یک پیچ استاندارد آلمانی است که با این استاندارد یعنی DIN 529 شناخته می‌شود. این پیچ در سایز‌ها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد دارد. این پیچ از آهن معمولی گرید 4.6 , 8.8 , 10.9 و استنلس استیل A2 , A4 ساخته می‌شود و برای فروش به بازار مصرف ارسال می‌گردد. این پیچ به پیچ بتنی هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکان‌پذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ در سایز‌های M8 تا M72 میلیمتر در ابعاد استاندارد تولید می‌شود. تولید ابعاد خاص هم منطبق با این استاندار امکان‌پذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی‌گیرد و همچنین برای تولید این پیچ در ابعاد خارج از استاندارد باید از قالب‌های غیر استاندارد در جهت تولید استفاده کرد که پیشنهاد نمی‌گردد. پیچ بتنی کاربرد‌های خاص خود را دارد مثلا در کارخانه‌ها برای نصب ماشین آلات به کف کارگاه از انکربولت استفاده می‌شود. کلا از این نوع پیچ برای اتصال قطعات فلزی به روی بتن استفاده می‌گردد.

موارد فنی و مهم در خرید انکر بولت (پیچ بتنی)

DIN 529 در حال حاضر با استاندارد DIN 529 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 529 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. این پیچ با پوشش گالوانیزه گرم در قسمت رزوه تولید می‌شود و استفاده می‌گردد. پیچ بتنی در استاندارد DIN 529 و در مدل A , B , C پرکاربردترن است. از موارد مهم هنگام خرید پیچ بتنی دقت در درست بودن ابعاد محصول است چرا که در نصب به مشکل بر نخوریم. از دیگر موارد مهم در خرید انکربولت این است که گالوانیزه سطح پیچ عمیق باشد تا در مرور زمان دچار پوسیدگی نشود. پس بهتر است حتما نمونه اولیه تهیه نمایید و اول از صحت مورد درخواستی خود مطمعن شوید و بعد سفارش خود را نهایی کنید. بهتر است متریال را به آزمایشگاه بفرستید تا از درست بودن متریال پیچ مطمعن بشوید و بعد ادامه روال تولید را پیگیری نمایید.

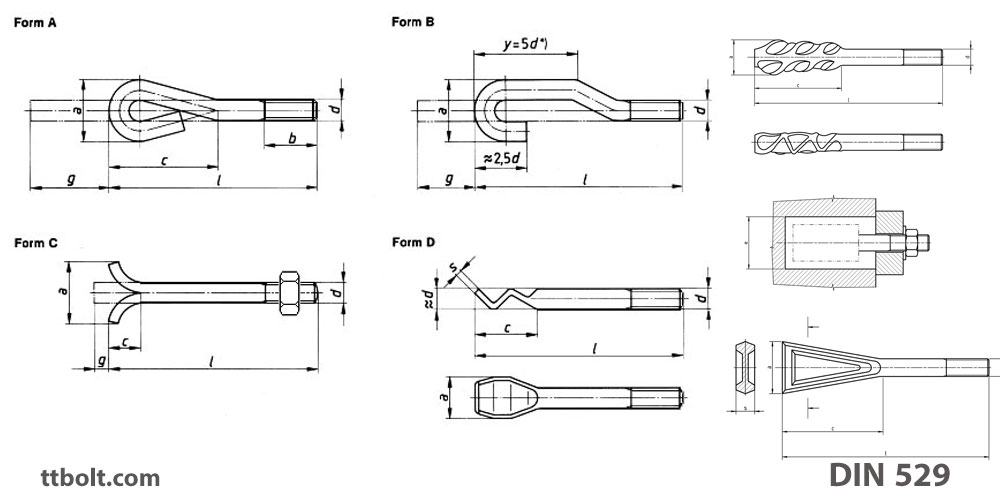

انواع استاندارد DIN 929

این استاندارد شش مدل از نظر فیزیکی دارد.

DIN 529 A - Anchor Bolts (Stone Bolt)

DIN 529 B - Anchor Bolts (Stone Bolt)

DIN 529 C - Anchor Bolts (Stone Bolt)

DIN 529 D - Anchor Bolts (Stone Bolt)

DIN 529 E - Anchor Bolts (Stone Bolt)

DIN 529 F - Anchor Bolts (Stone Bolt)

انکر بولت DIN 529

دنده پیچ

این پیچ یک پیچ دنده ریز و میلیمتری است و با تلرانس 8g. به این ترتیب نیروی بیشتری می‌توان هنگام بستن به آن وارد کرد. گام دنده میلیمتری و از 1 تا 1.5 میلیمتر است. زاویه دنده V شکل 60 درجه است.

رزوه پیچ

روش تولید انکر بولت DIN 529

انکر بولت روش ساخت خود را دارد این پیچ به علت اینکه در سایزهای مختلف کوچک و بزرگ ساخته می‌شود هم به روش گرم کردن و هم به روش فورج سرد شکل‌دهی می‌شود. ما در این استاندارد 6 نوع مختلف داریم لذا هر کدام به یک روش خاص تولید می‌شوند که با هم تفاوت‌ها و اشتراک‌های دارند مثلا روش رزوه زنی روی این انکربولتها همگی به یک شکل هستند و روش شکل‌دهی به پایه آنها با هم متفاوت هست. در آینده با روش تولید هر یک به صورت مفصل آشنا خواهید شد.

موارد مصرفی انکر بولت

انکر بولت یک پیچ با استاندارد متریک است و البته که استاندارد اینچی آن هم موجود می‌باشد که برای اتصال سازه‌های فلزی با سازه‌های بتنی طراحی شده‌اند. این انکر بولت‌ها با قرار گرفتن درون بتن باعث می‌شوند رابطی بین بتن و سازه فلزی ایجاد شود و آنها را با هم درگیر کند. انکر بولت‌ها در سد‌سازی و پل‌سازی و کارخانه جات برای اتصال ماشین آلات به زمین و دیواره به کار برده می‌شوند.

مهره و واشر متناسب با انکر بولت DIN 529

این پیچ با پیچ استاندارد DIN 555 و واشر‌های عمومی مثل DIN 6916 مصرف می‌شود. در استاندارد رزوه این پیچ همچنان از مهره‌های عمومی استفاده می‌شود. این پیچ عموما با مهره به کار گرفته می‌شود و نمی‌تواند روی بدنه قطعه که رزوه شده باشد بسته بشود. بهتر است این قطعه با واشر روی کار بسته شود تا در اثر لرزش‌های احتمالی مهره باز نشود.

ابعاد مهندسی انکر بولت DIN 529

از جمله اطلاعات فنی مناسب برای خریداران اطلاعات ابعادی و فیزیکی انکر است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.

ابعاد به میلیمتر است.

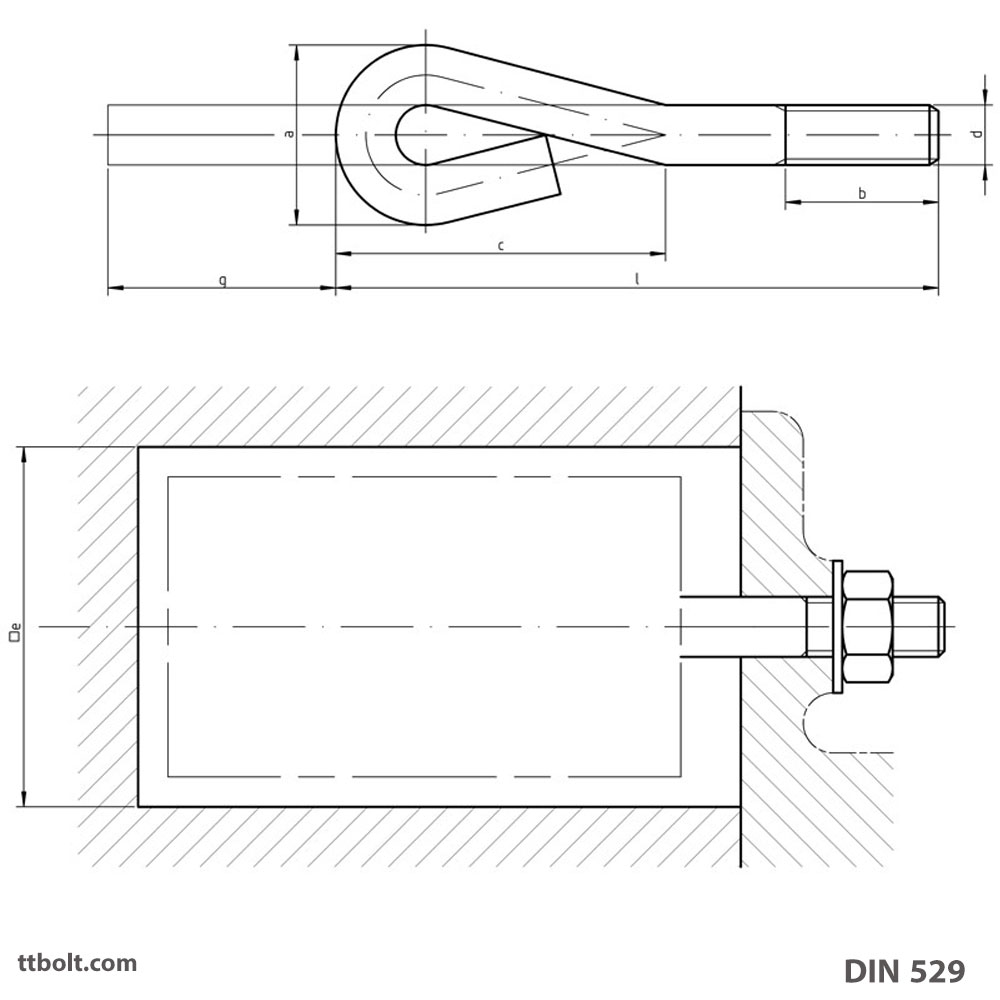

DIN 529 A - Anchor Bolts (Stone Bolt)

انکربولت DIN 529 A

Thread size d	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72x6
P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
b	20	25	30	40	50	60	75	90	105	120	140	160	180
a ± 3	24	30	36	48	60	75	95	115	135	155	180	200	240
c ± 5	45	55	65	85	105	125	155	190	220	250	290	335	370
g approx.	30	38	45	60	75	90	115	135	155	180	210	235	260
l
80	*
100	*	*
125	*	*	*
160	*	*	*	*
200	*	*	*	*	*
250		*	*	*	*
320			*	*	*	*
400				*	*	*	*
500				*	*	*	*	*
630					*	*	*	*	*
800					*	*	*	*	*	*
1000						*	*	*	*	*	*
1250						*	*	*	*	*	*	*
1600							*	*	*	*	*	*	*
2000							*	*	*	*	*	*	*
2500								*	*	*	*	*	*
3200										*	*	*	*

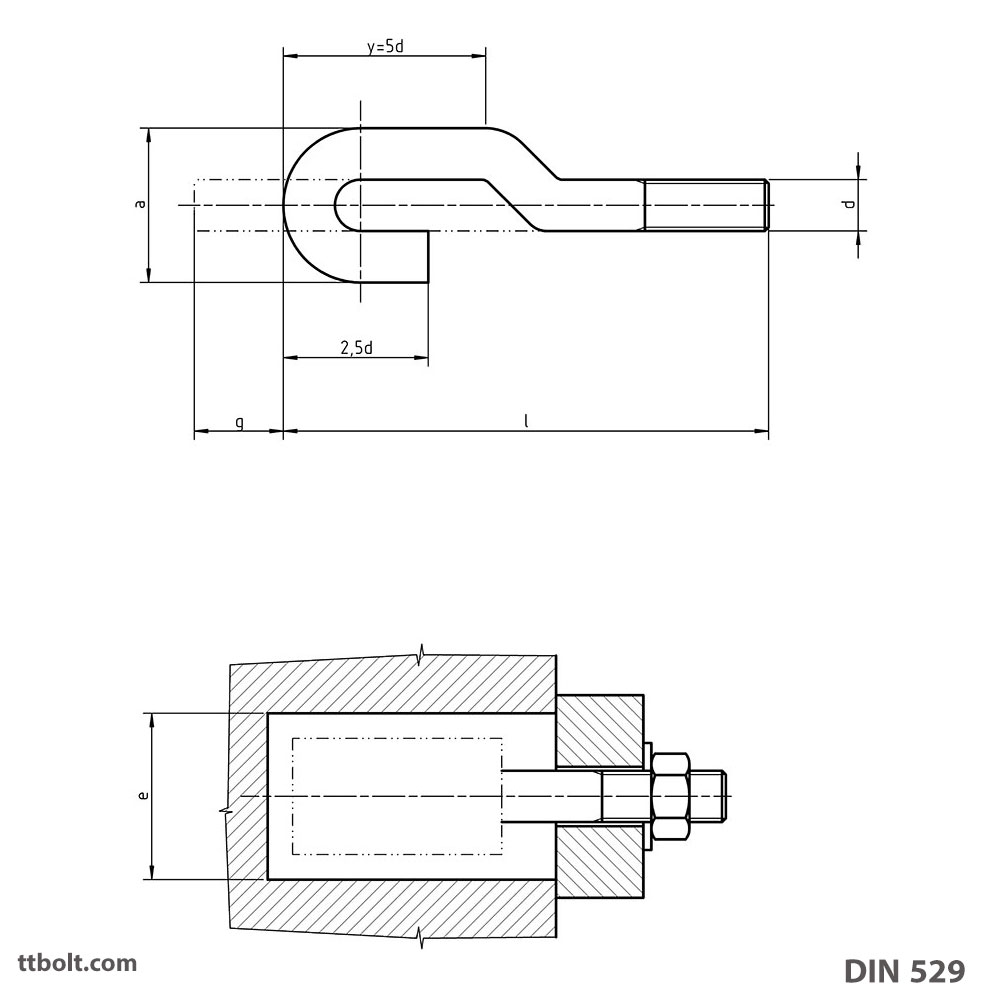

DIN 529 B - Anchor Bolts (Stone Bolt)

انکربولت DIN 529 B

Thread size d	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72x6
P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
b	20	25	30	40	50	60	75	90	105	120	140	160	180
a ± 3	24	30	36	48	60	75	95	115	135	155	180	200	240
g approx.	-	-	-	45	55	70	90	110	125	140	165	185	215
l
80	*
100	*	*
125	*	*	*
160	*	*	*	*
200	*	*	*	*	*
250		*	*	*	*
320			*	*	*	*
400				*	*	*	*
500				*	*	*	*	*
630					*	*	*	*	*
800					*	*	*	*	*	*
1000						*	*	*	*	*	*
1250						*	*	*	*	*	*	*
1600							*	*	*	*	*	*	*
2000							*	*	*	*	*	*	*
2500								*	*	*	*	*	*
3200										*	*	*	*

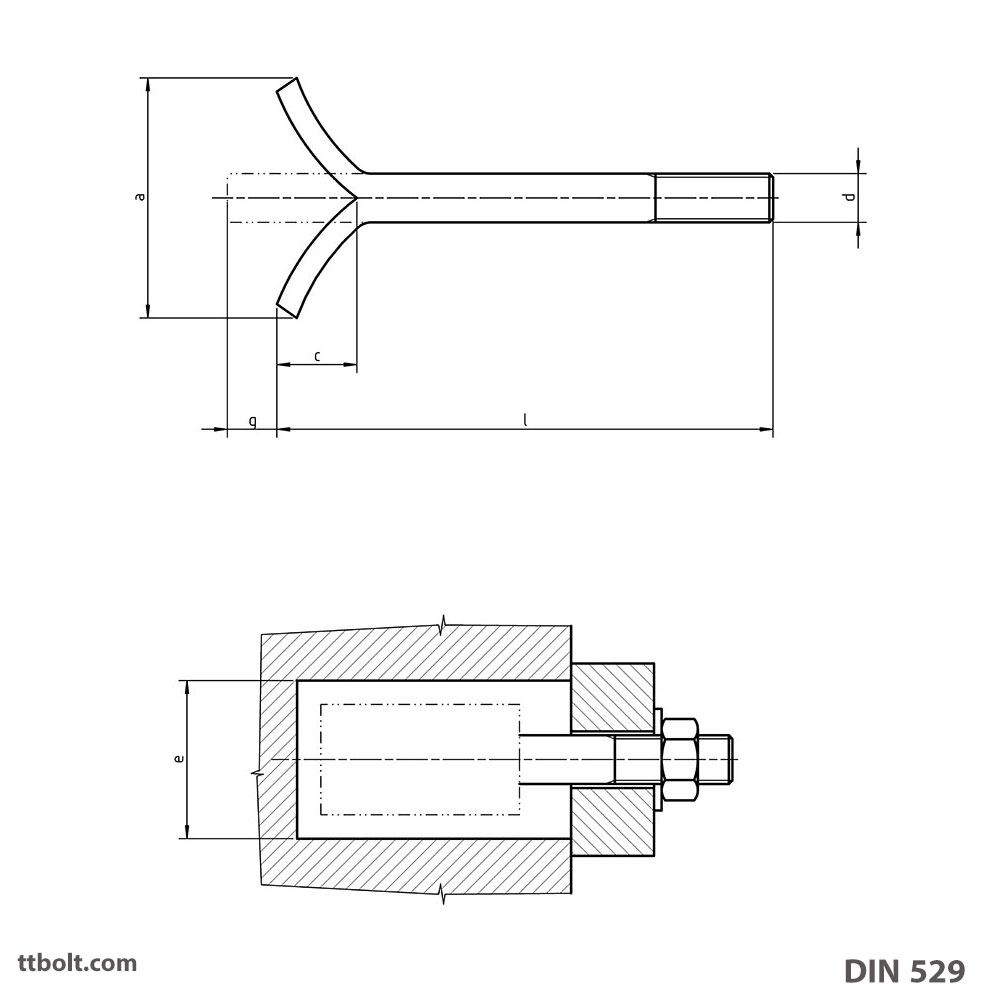

DIN 529 C - Anchor Bolts (Stone Bolt)

انکربولت DIN 529 C

Thread size d	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72x6
P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
b	20	25	30	40	50	60	75	90	105	120	140	160	180
a ± 3	24	30	36	48	60	75	95	115	135	155	180	200	240
c ± 5	45	55	65	85	105	125	155	190	220	250	290	335	370
g approx.	5	7	8	11	14	18	24	30	34	40	45	50	60
l
80	*
100	*	*
125	*	*	*
160	*	*	*	*
200	*	*	*	*	*
250		*	*	*	*
320			*	*	*	*
400				*	*	*	*
500				*	*	*	*	*
630					*	*	*	*	*
800					*	*	*	*	*	*
1000						*	*	*	*	*	*
1250						*	*	*	*	*	*	*
1600							*	*	*	*	*	*	*
2000							*	*	*	*	*	*	*
2500								*	*	*	*	*	*
3200										*	*	*	*

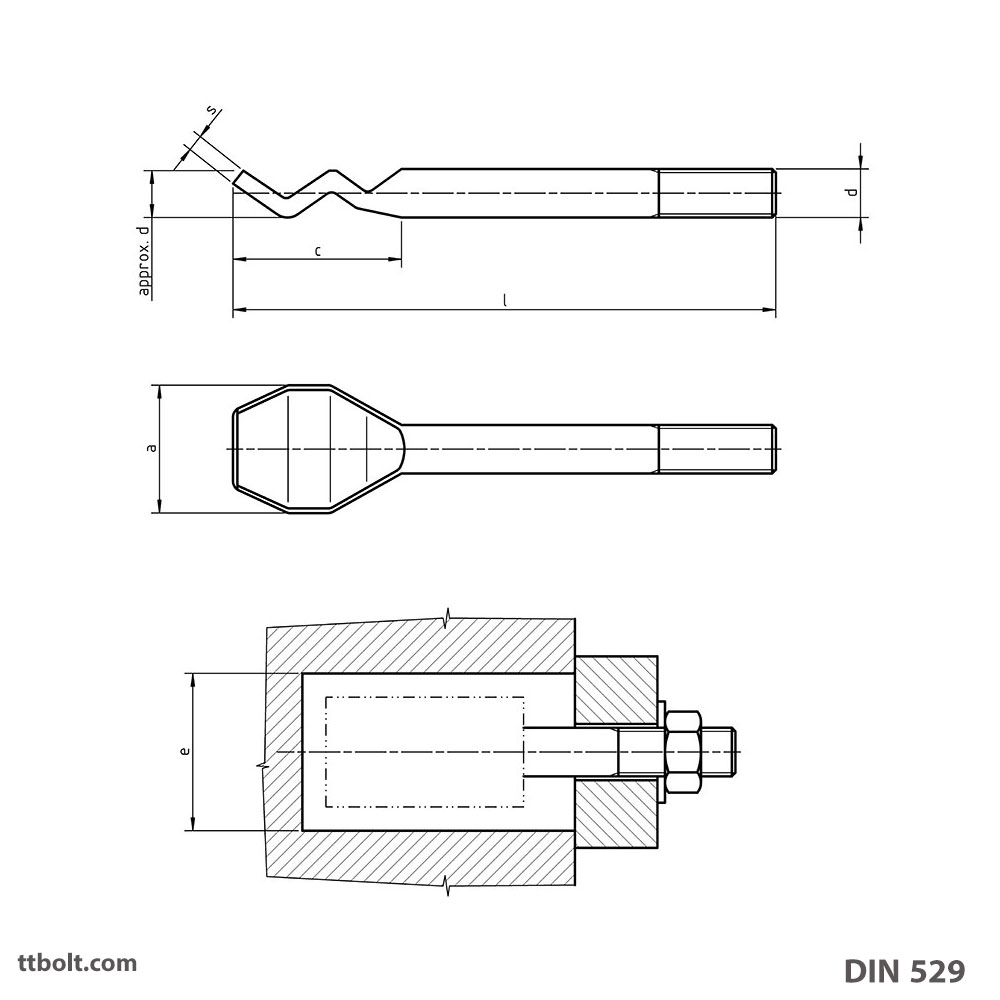

DIN 529 D - Anchor Bolts (Stone Bolt)

انکربولت DIN 529 D

Thread size d	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72x6
P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
b	20	25	30	40	50	60	75	90	105	120	140	160	180
a ± 3	16	20	24	32	40	48	-	-	-	-	-	-	-
c ± 5	24	30	36	48	60	72	-	-	-	-	-	-	-
s ± 1,5	3	3,5	4	5	6	8	-	-	-	-	-	-	-
l
80	*
100	*	*
125	*	*	*
160	*	*	*	*
200	*	*	*	*	*
250		*	*	*	*
320			*	*	*	*
400				*	*	*	*
500				*	*	*	*	*
630					*	*	*	*	*
800					*	*	*	*	*	*
1000						*	*	*	*	*	*
1250						*	*	*	*	*	*	*
1600							*	*	*	*	*	*	*
2000							*	*	*	*	*	*	*
2500								*	*	*	*	*	*
3200										*	*	*	*

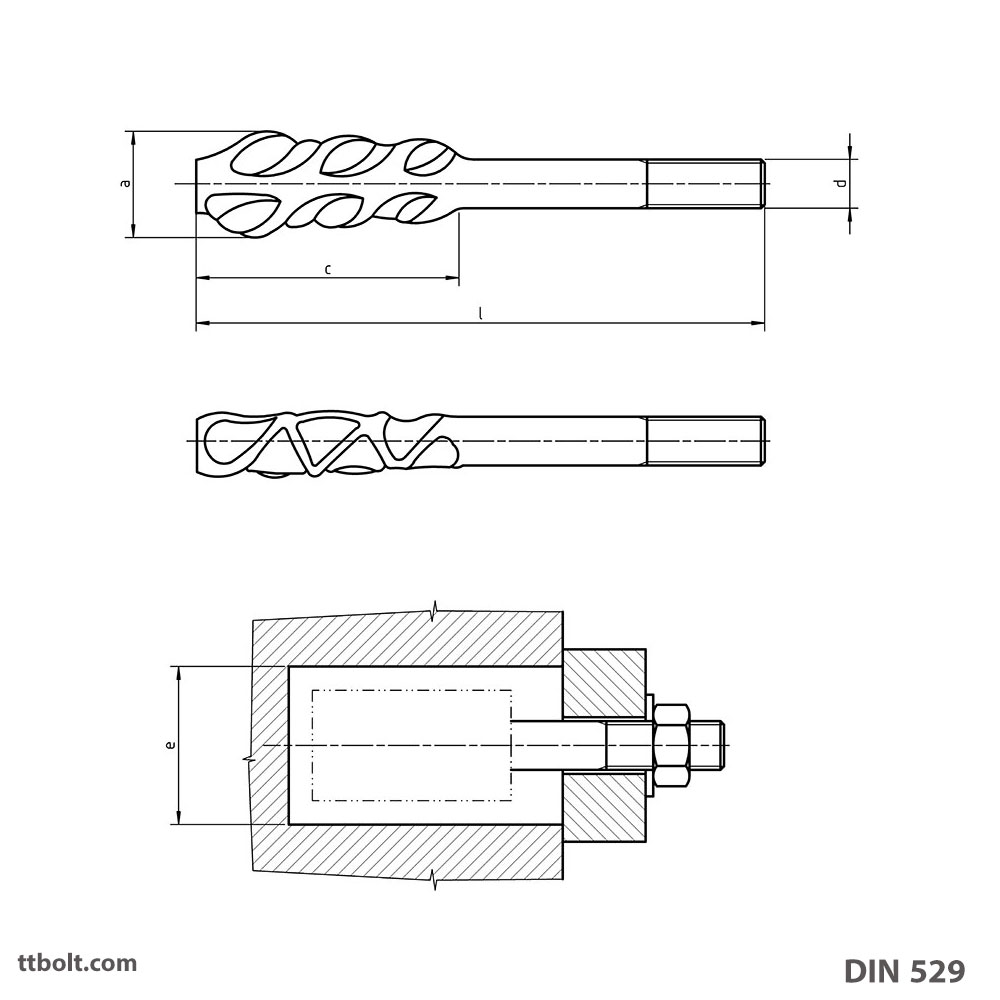

DIN 529 E - Anchor Bolts (Stone Bolt)

انکربولت DIN 529 E

Thread size d	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72x6
P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
b	20	25	30	40	50	60	75	90	105	120	140	160	180
a ± 3	16	20	24	32	40	48	60	72	85	98	-	-	-
c ± 5	45	55	70	90	100	135	150	180	260	260	-	-	-
l
80	*
100	*	*
125	*	*	*
160	*	*	*	*
200	*	*	*	*	*
250		*	*	*	*
320			*	*	*	*
400				*	*	*	*
500				*	*	*	*	*
630					*	*	*	*	*
800					*	*	*	*	*	*
1000						*	*	*	*	*	*
1250						*	*	*	*	*	*	*
1600							*	*	*	*	*	*	*
2000							*	*	*	*	*	*	*
2500								*	*	*	*	*	*
3200										*	*	*	*
3200

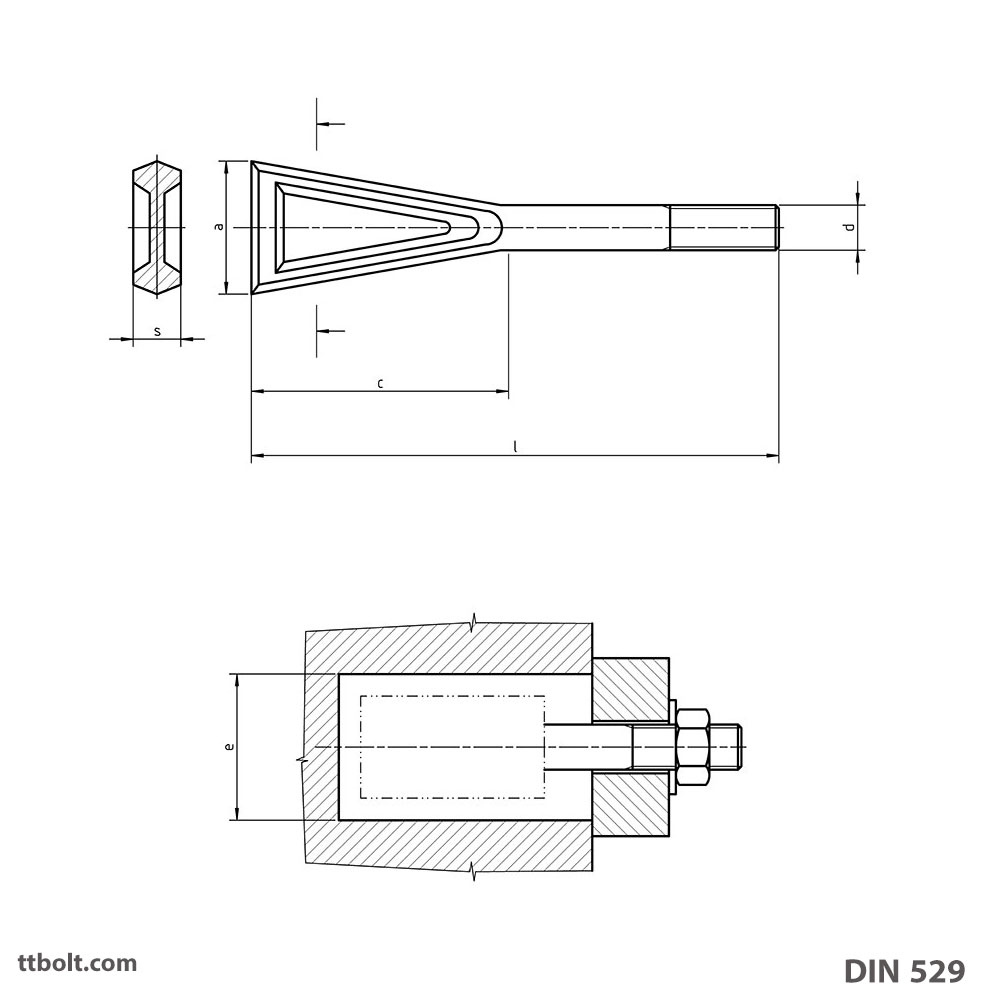

DIN 529 F - Anchor Bolts (Stone Bolt)

انکربولت DIN 529 F

thread size d	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72x6
P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
b	20	25	30	40	50	60	75	90	105	120	140	160	180
a ± 3	14	16	20	25	30	35	45	55	65	75	-	-	-
c ± 5	50	50	55	85	95	120	130	190	200	220	-	-	-
s ± 1,5	6	8	10	14	18	22	26	30	36	42	-	-	-
l
80	*
100	*	*
125	*	*	*
160	*	*	*	*
200	*	*	*	*	*
250		*	*	*	*
320			*	*	*	*
400				*	*	*	*
500				*	*	*	*	*
630					*	*	*	*	*
800					*	*	*	*	*	*
1000						*	*	*	*	*	*
1250						*	*	*	*	*	*	*
1600							*	*	*	*	*	*	*
2000							*	*	*	*	*	*	*
2500								*	*	*	*	*	*
3200										*	*	*	*

سخن پایانی

انکر بولت DIN 529 یک استاندارد پر مصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.

دانلود اطلاعات انکر بولت DIN 529

شما می‌توانید از طریق این لینک اطلاعات فنی انکر بولت DIN 529 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.

انکر کارگذاشته در برابر انکر پس‌نصب

دو روش مهار در بتن
	کارگذاشته (DIN 529)	پس‌نصب (مکانیکی یا شیمیایی)
زمان نصب	پیش از بتن‌ریزی	پس از سخت‌شدن بتن
ظرفیت	بالاتر، مهار عمقی	وابسته به روش و عمق
دقت موقعیت	باید از قبل دقیق باشد	در محل قابل تنظیم
اصلاح خطا	سخت و پرهزینه	ساده‌تر
کاربرد	ستون، ماشین‌آلات سنگین	اتصالات بعدی و تعمیرات

مزیت اصلی انکر کارگذاشته ظرفیت بالاتر آن است، ولی بهایش این است که خطای جانمایی بعداً به‌سختی قابل جبران است.

نکات اجرایی

شابلون جانمایی: انکرها باید با شابلون فلزی مطابق نقشه صفحه ستون بسته شوند تا فاصله‌ها دقیق بماند.
تثبیت پیش از بتن‌ریزی: ویبره بتن می‌تواند انکر را جابه‌جا کند؛ مهاربندی موقت لازم است.
محافظت رزوه: رزوه‌های بیرون‌زده باید با غلاف یا نوار پوشانده شوند تا دوغاب سیمان روی آن‌ها نبندد.
طول رزوه بیرون: باید برای مهره، واشر، ضخامت صفحه و تلرانس تراز کافی باشد.
گروت: فضای زیر صفحه ستون معمولاً با گروت پر می‌شود؛ ترتیب اجرا باید با طراحی بخواند.

درباره ابعاد: ابعاد این استاندارد در کاتالوگ ما به‌عنوان مقادیر مرجع ثبت شده و هنوز مثل بقیه‌ی استانداردها در برابر دو منبع مستقل راستی‌آزمایی نشده است. برای تولید یا سفارش، ابعاد را با ویرایش خریداری‌شده‌ی استاندارد تطبیق دهید.

سوالات متداول

انکربولت DIN 529 کِی نصب می‌شود؟

پیش از بتن‌ریزی، به‌صورت کارگذاشته.

تفاوتش با انکر پس‌نصب چیست؟

ظرفیت بالاتری دارد ولی خطای جانمایی بعداً به‌سختی قابل جبران است.

چرا شابلون لازم است؟

تا فاصله انکرها با سوراخ‌های صفحه ستون دقیقاً بخواند.

رزوه‌ها را چطور محافظت کنیم؟

با غلاف یا نوار، تا دوغاب سیمان روی رزوه نبندد.

در چه کلاس‌هایی موجود است؟

کلاس‌های ۸٫۸، ۱۰٫۹ و ۱۲٫۹ و استنلس A2-70 و A4-70.
