پیچ DIN 965 پیچ ماشین سر خزینهای با شیار چهارسو است. همان هندسهی سر DIN 963 را دارد، اما درایو چهارسو آن را برای مونتاژ با ابزار برقی مناسب میکند.
پیچ دین 965 پیچ استوانه تمام رزوه خزینه ای سر تخت چهارسویی است که در صنایع گوناگون از قبیل نفت و گاز، کشاورزی، برق، کشتی، تجهیزات ساختمان و.... کاربرد دارد. از جنس آهن یا استنلس استیل ساخته میشود. و جنس آهنی این پیچ با روکشهای زینک یا گالوانیزه سرد استفاده میشود. پیچ خزینه ای سر تخت DIN 965 یک نوع پیچ ماشینی است(machine screw). این پیچ در دو نوع H و Z تولید میشود.
روش تولید پیچ خزینه ای سر تخت DIN 965
روش تولید این پیچ فورج سرد است. این پیچ اول از مفتول فلزی با متریال مشخص شده فورج سرد میشود و بعد با روش مالشی تخت رزوه روی ان ایجاد میگردد. در آخر هم اگر جنس پیچ استنلس استیل نباشد آن را آبکاری سرد میکنند.
محل استفاده پیچ خزینه ای سر تخت DIN 965
محل استفاده پیچ سرخزینه در قطعات فلزی است که قطر آن زیاد مثلا 10 میلیمتر باشد که با ایجاد خزینه به وسیله مته مخصوص بعد از بسته شدن پیچ روی کار سطح صافی ایجاد میکند منظور پیچ از سطح کار بالا نمی زند.

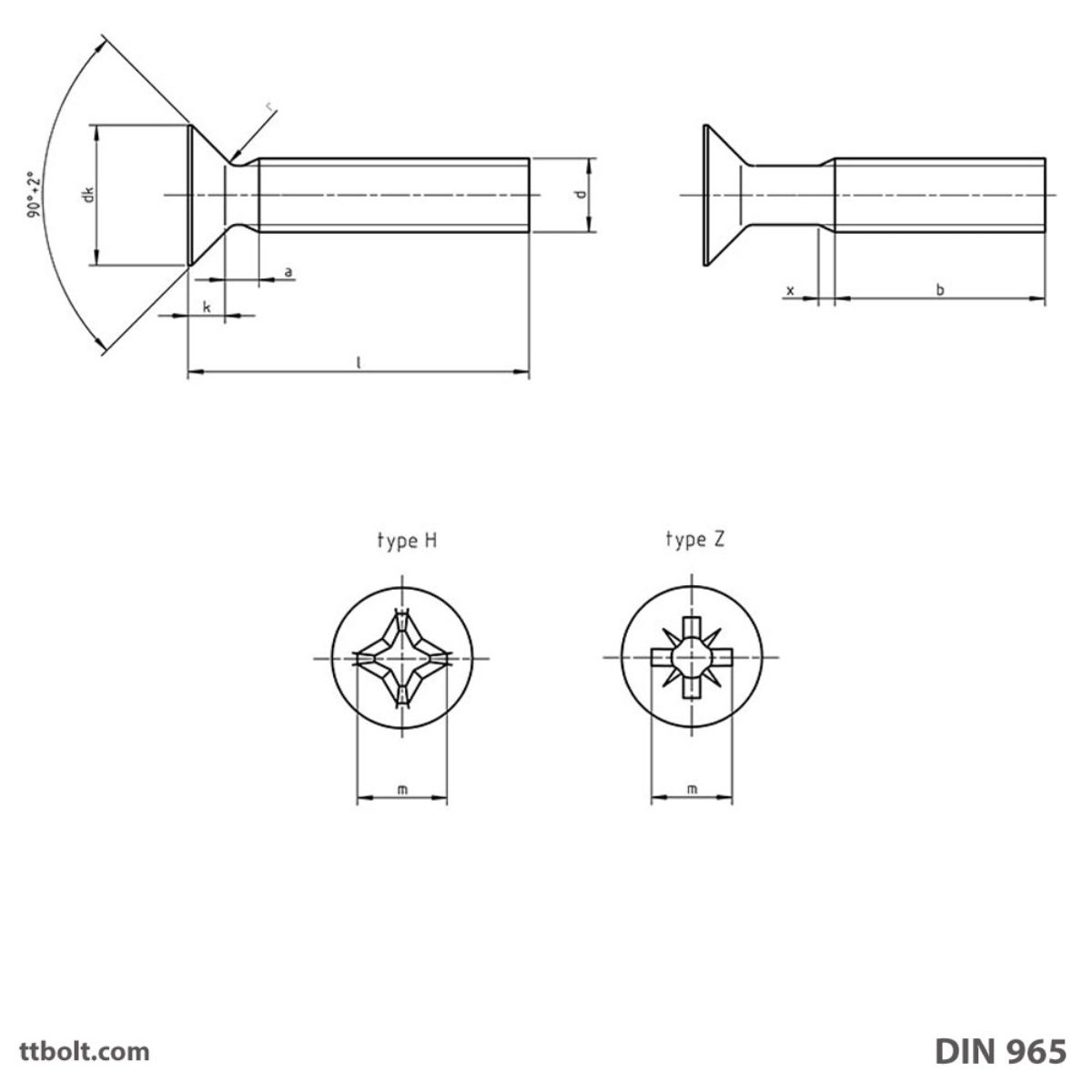

جدول سایزبندی پیچ خزینه ای سر تخت DIN 965
| Thread d | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,8 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |||
| a | max. | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | ||
| b | min. | 15 | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 34 | 40 | ||
| dk | nominal = max. | 3 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 | 18 | ||
| min. | 2,75 | 3,5 | 4,4 | 5,3 | 6,14 | 7,14 | 8,84 | 10,57 | 14,07 | 17,57 | |||
| k | max. | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 | ||
| r | max. | 0,4 | 0,5 | 0,7 | 0,8 | 0,95 | 1 | 1,3 | 1,6 | 2 | 2,5 | ||
| x | max. | 0,9 | 1 | 1,1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,2 | 3,8 | ||
| Cross recess | no. | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 | ||
| type H | m | approx. | 1,7 | 2,35 | 2,7 | 2,9 | 3,9 | 4,4 | 4,6 | 6,6 | 8,7 | 9,6 | |
| penetration depth | min. | 0,66 | 0,95 | 1,25 | 1,5 | 1,4 | 1,9 | 2,1 | 2,8 | 3,9 | 4,8 | ||
| max. | 0,91 | 1,25 | 1,55 | 1,8 | 1,9 | 2,4 | 2,6 | 3,3 | 4,4 | 5,3 | |||
| type Z | m | approx. | 1,8 | 2,2 | 2,5 | 2,8 | 3,7 | 4 | 4,4 | 6,1 | 8,5 | 9,4 | |
| penetration depth | min. | 0,89 | 0,92 | 1,22 | 1,48 | 1,34 | 1,6 | 2,05 | 2,46 | 3,86 | 4,77 | ||
| max. | 1,14 | 1,17 | 1,47 | 1,73 | 1,8 | 2,06 | 2,51 | 2,92 | 4,32 | 5,23 | |||
| l | Weight (7,85 kg/dm3) kg / 1000pcs | ||||||||||||
| nominal | min. | max. | |||||||||||
| 3 | 2,8 | 3,2 | 0,058 | 0,101 | 0,175 | ||||||||
| 4 | 3,75 | 4,25 | 0,069 | 0,119 | 0,206 | 0,291 | 0,434 | ||||||
| 5 | 4,75 | 5,25 | 0,081 | 0,137 | 0,236 | 0,335 | 0,494 | 0,676 | |||||
| 6 | 5,75 | 6,25 | 0,093 | 0,152 | 0,266 | 0,379 | 0,554 | 0,754 | 1,21 | ||||
| 8 | 7,7 | 8,3 | 0,116 | 0,193 | 0,326 | 0,467 | 0,673 | 0,9 | 1,45 | 2,19 | |||
| 10 | 9,7 | 10,3 | 0,139 | 0,231 | 0,386 | 0,555 | 0,792 | 1,06 | 1,7 | 2,54 | 5,03 | ||
| 12 | 11,65 | 12,35 | 0,162 | 0,268 | 0,446 | 0,643 | 0,911 | 1,22 | 1,95 | 2,89 | 5,67 | 9,59 | |
| (14) | 13,65 | 14,35 | 0,185 | 0,306 | 0,507 | 0,731 | 1,03 | 1,37 | 2,19 | 3,25 | 6,3 | 10,6 | |
| 16 | 15,65 | 16,35 | 0,208 | 0,343 | 0,567 | 0,82 | 1,15 | 1,53 | 2,44 | 3,61 | 6,94 | 11,6 | |
| (18) | 17,65 | 18,35 | 0,381 | 0,627 | 0,908 | 1,27 | 1,68 | 2,69 | 3,95 | 7,57 | 12,6 | ||
| 20 | 19,6 | 20,4 | 0,417 | 0,687 | 0,996 | 1,39 | 1,84 | 2,94 | 4,31 | 8,21 | 13,6 | ||
| (22) | 21,6 | 22,4 | 0,747 | 1,08 | 1,51 | 1,99 | 3,18 | 4,66 | 8,84 | 14,6 | |||
| 25 | 24,6 | 25,4 | 0,838 | 1,22 | 1,69 | 2,22 | 3,55 | 5,19 | 9,79 | 16,1 | |||
| (28) | 27,6 | 28,4 | 1,35 | 1,87 | 2,46 | 3,93 | 5,72 | 10,7 | 17,6 | ||||
| 30 | 29,6 | 30,4 | 1,44 | 1,99 | 2,61 | 4,16 | 6,08 | 11,7 | 18,6 | ||||
| 35 | 34,5 | 35,5 | 2,29 | 2,99 | 4,76 | 6,96 | 13 | 21,1 | |||||
| 40 | 39,5 | 40,5 | 3,36 | 5,39 | 7,84 | 14,6 | 23,6 | ||||||
| 45 | 44,5 | 45,5 | 6,02 | 8,73 | 16,2 | 26,1 | |||||||
| 50 | 49,5 | 50,5 | 6,65 | 9,61 | 17,8 | 28,6 | |||||||
| 55 | 54 | 56 | 19,4 | 31,1 | |||||||||
| 60 | 59 | 61 | 33,7 | ||||||||||
جدول ابعاد سر پیچ DIN 965
| رزوه d | گام P | قطر سر dk | ارتفاع سر k | طول رزوه b |
|---|---|---|---|---|
| M1.6 | 0.35 | 3 | 0.96 | 15 |
| M2 | 0.4 | 3.8 | 1.2 | 16 |
| M2.5 | 0.45 | 4.7 | 1.5 | 18 |
| M3 | 0.5 | 5.6 | 1.65 | 19 |
| M3.5 | 0.6 | 6.5 | 1.93 | 20 |
| M4 | 0.7 | 7.5 | 2.2 | 22 |
| M5 | 0.8 | 9.2 | 2.5 | 25 |
| M6 | 1 | 11 | 3 | 28 |
| M8 | 1.25 | 14.5 | 4 | 34 |
| M10 | 1.5 | 18 | 5 | 40 |
پیچ خزینهای: سر زیر سطح
ویژگی مشترک این خانواده، سرِ مخروطی است که داخل سوراخ خزینهشده فرو میرود تا سطح قطعه صاف بماند. این ویژگی جایی لازم است که چیزی قرار است روی سطح بلغزد، یا ظاهر کار اهمیت دارد، یا سر برجسته مزاحم است.
سه نکتهی اجرایی که کیفیت کار را تعیین میکند:
- زاویه خزینه باید با سر پیچ بخواند. اگر زاویه سوراخ با زاویه سر یکی نباشد، تماس فقط روی یک لبه اتفاق میافتد و فشار متمرکز میشود.
- عمق خزینه دقیق باشد. کمعمق یعنی سر بیرون میماند؛ عمیق یعنی سر فرو میرود و لبهی سوراخ تحت فشار میشکند.
- در ورق نازک خزینه ممکن نیست. اگر ضخامت ورق از ارتفاع سر کمتر باشد، خزینهکردن سوراخ را گشاد میکند.
H یا Z؟ دو نوع شیار چهارسو
در نام کامل این استاندارد معمولاً حرف H یا Z میآید و این دو یکی نیستند:
- H (Phillips) — طراحی شده تا در گشتاور بالا ابزار از شیار بیرون بپرد. این «نقص» عمدی است و از سفتشدن بیش از حد جلوگیری میکند.
- Z (Pozidriv) — شیارهای اضافی دارد که ابزار را بهتر نگه میدارد و بیرونپریدن کمتری دارد، پس گشتاور بیشتری منتقل میکند.
استاندارد جایگزین
جایگزین امروزی DIN 965 استاندارد DIN EN ISO 7046 است، با ابعاد سر یکسان.
سوالات متداول
تفاوت DIN 965 و DIN 963 چیست؟
فقط نوع درایو؛ DIN 965 چهارسو و DIN 963 دوسو است. ابعاد سر یکسان است.
تفاوت H و Z چیست؟
H همان Phillips است که در گشتاور بالا بیرون میپرد؛ Z یا Pozidriv شیارهای اضافی دارد و گشتاور بیشتری منتقل میکند.
چرا سر پیچ چهارسو هرز میشود؟
معمولاً چون ابزار و پیچ همنوع نیستند؛ پیچگوشتی Phillips روی پیچ Pozidriv درگیری کامل ندارد.
محدوده سایز DIN 965 چقدر است؟
از M1.6 تا M10.
استاندارد جایگزین کدام است؟
DIN EN ISO 7046 با ابعاد سر یکسان.
