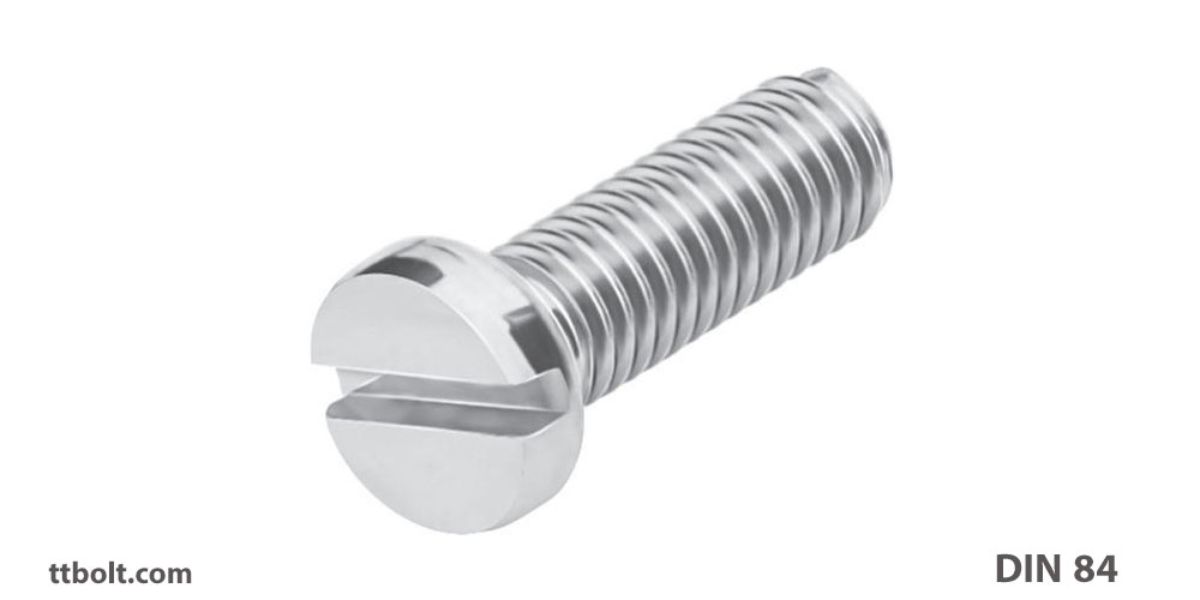

پیچ DIN 84 پیچ ماشین با سر استوانه‌ای کوتاه و شیار دوسو است. برخلاف پیچ خزینه‌ای، سر این پیچ روی سطح می‌نشیند و فرو نمی‌رود — پس سوراخ خزینه لازم ندارد و در ورق نازک هم قابل استفاده است.
DIN 84 - Slotted cheese head screws
پیچ استوانه ای سر تخت دوسو
در این مقاله درباره پیچ استوانه دوسو DIN 84 می خوانید.
پیچ استوانه ای دو سو یک پیچ ماشین است به این معنی که این پیچ برای ماشین‌سازی استفاده می‌شود یعنی این پیچ در اتصالات فلزی اغلب مورد استفاده است. از قطر M1.6 تا M10 در استاندارد آمده است و مصرف کننده می‌تواند طراحی خود را بر اساس این استاندارد انجام دهد. پیچ استوانه ای دو سو از آهن و فولاد‌های آلیاژی مثل 4.8, 5.8 , A2 , A4 ساخته می‌شوند و مورد استفاده قرار می‌گیرند. پیچ تمام دنده در مصارف عمومی کاربرد دارد در ساختمان‌سازی اتصالات و پیچ‌های مهار مورد استفاده قرار می‌گیرند. پیچ استوانه ای دو سو با آلیاژ غیر استنلس استیل با پوشش گالوانیزه سرد و یا داکرومات به مصرف می رسد.
موارد فنی و مهم در خرید پیچ استوانه دوسو DIN 84
DIN 84 در حال حاضر با استاندارد DIN EN ISO 1207 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 84 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ ISO 1207; CSN 021131; PN 82215; UNI 6107; است که علاوه بر این استاندارد می‌توانید از این جایگزین بهره ببرید. این پیچ به طور معمول از متریال‌های کربن استیل گرید‌های گرید‌های 4.8, 5.8 و از استنلس استیل A2, A4 تولید می‌شود و به دست مصرف کننده می رسد. اگر در جای مرطوب استفاده می‌شود بهتر است از آلیاژ استنلس استیل استفاده کنید و یا از پوشش گالوانیزه برای آلیاژهای فولادی استفاده کنید. تست کشش در مورد این پیچ در صورت نیاز قابل انجام است و شما می‌توانید به همراه سفارش نمونه خود را قبل از خرید به آزمایشگاه بفرستید. در این استاندارد تست چندان مهم نیست و شما می‌توانید بدون انجام تست آن را خریداری کنید.
روش تولید پیچ استوانه دوسو DIN 84
تولید این پیچ به صورت تمام اتوماتیک و توسط دستگاه فورج سرد انجام می‌شود. اول کلاف آهنی روی قرقره دستگاه سوار می‌شود و بعد از صاف شدن و احیانا کشش مفتول برای سایز شدن قبل از رزوه زنی آماده برش و فورج می‌شود بعد از اینکه فورج سرد پیچ انجام شد آن را رزوه می‌کنند و بعد از آن در صورت غیر استنلس استیل بودن پیچ آن را آبکاری سرد می‌کنند.
موارد مصرفی پیچ استوانه دوسو DIN 84
این پیچ در بسیاری از صنایع مورد استفاده قرار می‌گیرد و بیشتر برای سازه‌های فلزی طراحی شده. DIN 84 آنقدر با ملاحظات فنی طراحی شده‌است که در همه جا دیده می‌شود. این پیچ در ماشین‌سازی به وفور استفاده می‌گردد. البته باید در نظر داشته باشیم که این یک استاندارد متریک است و عموما با قطعات استاندارد متریک مورد استفاده قرار می‌گیرد و عموما برای سازه‌های فلزی طراحی شده‌است.
مهره و واشر متناسب با پیچ استوانه دوسو DIN 84
مهره و واشر مورد استفاده با پیچ استوانه ای به صورت متریک بوده و هر نوع مهره با استاندارد متریک روی آن بسته می‌شود. واشر فنری و واشر تخت هم در این نوع پیچ مورد استفاده قرار می‌گیرد. البته بیشتر روی قطعه رزوه‌گذاری می‌شود و این پیچ هم بیشتر بدون مهره استفاده می‌شود.
ابعاد مهندسی پیچ استوانه دوسو DIN 84
از جمله اطلاعات فنی مناسب برای خریداران پیچ استوانه دوسو DIN 84 اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.
جدول وزنی پیچ استوانه دوسو DIN 84
| Thread d | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0.5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | ||
| a | max. | 0,7 | 0,8 | 0,9 | 1,0 | 1,2 | 1,4 | 1,6 | 2,0 | 2.5 | 3,0 | |
| b | min. | 25 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 | |
| da | max. | 2,0 | 2,6 | 3,1 | 3,6 | 4,1 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | |
| dk | nominal | = max. | 3,00 | 3,80 | 4,50 | 5,50 | 6,00 | 7,00 | 8,50 | 10,00 | 13,00 | 16,00 |
| min. | 2,86 | 3,62 | 4,32 | 5,32 | 5,82 | 6,78 | 8,28 | 9,78 | 12,73 | 15,73 | ||
| k | nominal | = max. | 1,10 | 1,40 | 1,80 | 2,00 | 2,40 | 2,60 | 3,30 | 3.9 | 5,0 | 6,0 |
| min. | 0,96 | 1,26 | 1,66 | 1,86 | 2,26 | 2,46 | 3,12 | 3.6 | 4.7 | 5,7 | ||
| n | nominal | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,2 | 1.6 | 2 | 2,5 | |
| max. | 0,60 | 0,70 | 0,80 | 1,00 | 1,20 | 1,51 | 1,51 | 1,91 | 2,31 | 2,81 | ||
| min. | 0,46 | 0,56 | 0,66 | 0,86 | 1,06 | 1,26 | 1,26 | 1,66 | 2,06 | 2,56 | ||
| r | min. | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,20 | 0,20 | 0,25 | 0,40 | 0,40 | |
| t | min. | 0,45 | 0,60 | 0,70 | 0,85 | 1,00 | 1,10 | 1,30 | 1,60 | 2,00 | 2,40 | |
| w | min. | 0,40 | 0,50 | 0,70 | 0,75 | 1,00 | 1,10 | 1,30 | 1,60 | 2,00 | 2,40 | |
| x | max. | 0,90 | 1,00 | 1,10 | 1,25 | 1,50 | 1,75 | 2,00 | 2,50 | 3,20 | 3,80 | |
| l | Weight kg per 1000pcs | |||||||||||
| Nominal | min. | max. | ||||||||||
| 2 | 1,80 | 2,20 | 0,07 | |||||||||
| 3 | 2,80 | 3,20 | 0,082 | 0,16 | 0,272 | |||||||
| 4 | 3,76 | 4,24 | 0,094 | 0,179 | 0,302 | 0,515 | ||||||
| 5 | 4,76 | 5,24 | 0,105 | 0,198 | 0,332 | 0,56 | 0,786 | 1,09 | ||||
| 6 | 5,76 | 6,24 | 0,117 | 0,217 | 0,362 | 0,604 | 0,845 | 1,17 | 2,06 | |||
| 8 | 7,71 | 8,29 | 0,14 | 0,254 | 0,422 | 0,692 | 0,966 | 1,33 | 2,3 | 3,56 | ||
| 10 | 9,71 | 10,29 | 0,163 | 0,291 | 0,482 | 0,78 | 1,08 | 1,47 | 2,55 | 3,92 | 7,85 | |
| 12 | 11,65 | 12,35 | 0,186 | 0,329 | 0,542 | 0,868 | 1,2 | 1,63 | 2,8 | 4,27 | 8,49 | 14,6 |
| (14) | 13,65 | 14,35 | 0,209 | 0,365 | 0,602 | 0,956 | 1,32 | 1,79 | 3,05 | 4,62 | 9,13 | 15,6 |
| 16 | 15,65 | 16,35 | 0,232 | 0,402 | 0,662 | 1,04 | 1,44 | 1,95 | 3,3 | 4,98 | 9,77 | 16,6 |
| 20 | 19,58 | 20,42 | 0,478 | 0,782 | 1,22 | 1,68 | 2,25 | 3,78 | 5,69 | 11 | 18,6 | |
| 25 | 24,58 | 25,42 | 0,932 | 1,44 | 1,98 | 2,64 | 4,4 | 6,56 | 12,6 | 21,1 | ||
| 30 | 29,58 | 30,42 | 1,66 | 2,28 | 3,02 | 5,02 | 7,45 | 14,2 | 23,6 | |||
| 35 | 34,50 | 35,50 | 2.57 | 3,41 | 5,62 | 8,25 | 15,8 | 26,1 | ||||
| 40 | 39,50 | 40,50 | 3,8 | 6,25 | 9,2 | 17,4 | 28,6 | |||||
| 45 | 44,50 | 45,50 | 6.88 | 10 | 18.9 | 31.1 | ||||||
| 50 | 49,50 | 50,50 | 7,5 | 10,9 | 20,6 | 33,6 | ||||||
| (55) | 54,05 | 55,95 | 11,8 | 22,1 | 36,1 | |||||||
| 60 | 59,05 | 60,95 | 12,7 | 23,7 | 38,6 | |||||||
| (65) | 64,05 | 65,95 | 25,2 | 41,1 | ||||||||
| 70 | 69,05 | 70,95 | 26,8 | 43,6 | ||||||||
| (75) | 74,05 | 75,95 | 28,3 | 46,1 | ||||||||
| 80 | 79,05 | 80,95 | 29,8 | 48,6 | ||||||||
سخن پایانی:
پیچ استوانه دوسو DIN 84 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
دانلود اطلاعات پیچ استوانه دوسو DIN 84
هیچ لینکی برای ارایه اطلاعات بیشتر برای این استاندارد فعلا وجود ندارد.
جدول ابعاد پیچ DIN 84
| رزوه d | گام P | قطر سر dk | ارتفاع سر k | طول رزوه b |
|---|---|---|---|---|
| M3 | 0.5 | 5.5 | 2 | 25 |
| M4 | 0.7 | 7 | 2.6 | 38 |
| M5 | 0.8 | 8.5 | 3.3 | 38 |
| M6 | 1 | 10 | 3.9 | 38 |
| M8 | 1.25 | 13 | 5 | 38 |
| M10 | 1.5 | 16 | 6 | 38 |
طول رزوه ثابت — و یک استثنا
برخلاف پیچ‌های شش‌گوش که طول رزوه‌شان با فرمول 2d + 6 از قطر می‌آید، طول رزوه‌ی DIN 84 ثابت است و فقط یک پله دارد:
- M3 → طول رزوه ۲۵ میلی‌متر
- M4 تا M10 → طول رزوه ۳۸ میلی‌متر
یعنی یک پیچ M10 و یک پیچ M4 هر دو ۳۸ میلی‌متر رزوه دارند. پیامدش این است که در پیچ‌های کوتاه‌تر از این مقدار، رزوه تا زیر سر می‌رسد و پیچ عملاً تمام‌رزوه است — که برای اغلب کاربردهای این پیچ مطلوب هم هست.
سر استوانه‌ای در برابر سر خزینه‌ای
| سر استوانه (DIN 84) | سر خزینه (DIN 963) | |
|---|---|---|
| سوراخ | ساده | نیاز به خزینه |
| سطح نهایی | سر بیرون می‌ماند | صاف |
| ورق نازک | مناسب | نامناسب |
| سطح تکیه‌گاه | تخت و مشخص | مخروطی |
| بار جانبی | بهتر | ضعیف‌تر |
قاعده‌ی ساده: اگر صاف بودن سطح لازم نیست، سر استوانه‌ای انتخاب ساده‌تر و مطمئن‌تری است — چون سطح تکیه‌گاه تخت دارد و به دقت خزینه وابسته نیست.
استاندارد جایگزین
جایگزین DIN 84 استاندارد DIN EN ISO 1207 است.
چرا هنوز درایو دوسو؟
شیار دوسو قدیمی‌ترین درایو است و در مقایسه با چهارسو و آلن، ضعف‌های روشنی دارد: پیچ‌گوشتی به‌راحتی بیرون می‌پرد و گشتاور قابل انتقالش کم است. با این حال هنوز تولید و مصرف می‌شود، و سه دلیل دارد:
- ابزارش همه‌جا هست. در تعمیرات میدانی، پیچ‌گوشتی دوسو تنها ابزاری است که همیشه در دسترس است.
- تمیزکردنش ساده است. شیار باز، برخلاف سوکت، رنگ و آلودگی را نگه نمی‌دارد و با یک خراش تمیز می‌شود.
- در گشتاور پایین کافی است. در مونتاژ دستگاه‌های ظریف، بیشترین گشتاور لازم کم است و درایو گران‌تر توجیه ندارد.
سر استوانه‌ای در برابر سر خزینه‌ای — با عدد
سر استوانه‌ای بیرون سطح می‌ماند و در عوض جای بیشتری برای شیار دارد. جدول زیر ابعاد سر را از داده‌های تأییدشده با پیچ خزینه‌ای DIN 965 مقایسه می‌کند:
| سایز | قطر سر — DIN 84 | ارتفاع سر — DIN 84 | قطر سر — DIN 965 | ارتفاع سر — DIN 965 |
|---|---|---|---|---|
| M1.6 | — | — | 3 | 0.96 |
| M2 | — | — | 3.8 | 1.2 |
| M2.5 | — | — | 4.7 | 1.5 |
| M3 | 5.5 | 2 | 5.6 | 1.65 |
| M3.5 | — | — | 6.5 | 1.93 |
| M4 | 7 | 2.6 | 7.5 | 2.2 |
| M5 | 8.5 | 3.3 | 9.2 | 2.5 |
| M6 | 10 | 3.9 | 11 | 3 |
| M8 | 13 | 5 | 14.5 | 4 |
| M10 | 16 | 6 | 18 | 5 |
ردیف خالی یعنی آن سایز در دامنه‌ی آن استاندارد نیست.
نکات مصرف در مونتاژ دستگاه
- پیچ‌گوشتی باید با شیار بخواند. تیغه‌ی باریک‌تر از شیار، لبه‌ها را می‌تراشد؛ پهن‌تر، روی لبه‌ی شیار می‌نشیند و سطح قطعه را خط می‌اندازد. عرض و ضخامت تیغه هر دو مهم‌اند.
- تیغه‌ی تخت، نه گوه‌ای. پیچ‌گوشتی با نوک گوه‌ای زیر فشار از شیار بیرون رانده می‌شود؛ نوک تخت در شیار قفل می‌ماند.
- فشار محوری در حین چرخاندن. بیشتر بیرون‌پریدن‌ها از کمبود فشار محوری می‌آید، نه از گشتاور زیاد.
- در سایزهای ریز، ابزار برقی با کلاچ. در این رده، گشتاور لازم کم است و ابزار بدون کنترل به‌راحتی از حد می‌گذرد.
سوالات متداول
طول رزوه DIN 84 چقدر است؟
ثابت است: ۲۵ میلی‌متر برای M3 و ۳۸ میلی‌متر برای M4 تا M10.
محدوده سایز چقدر است؟
در کاتالوگ از M3 تا M10؛ خود استاندارد از M1 شروع می‌شود.
آیا سوراخ خزینه لازم دارد؟
خیر. سر روی سطح می‌نشیند و سوراخ ساده کافی است.
برای ورق نازک مناسب است؟
بله، برخلاف پیچ خزینه‌ای که در ورق نازک قابل خزینه‌کردن نیست.
استاندارد جایگزین کدام است؟
DIN EN ISO 1207.
چرا هنوز از درایو دوسو استفاده می‌شود؟
ابزارش همه‌جا در دسترس است، شیار باز رنگ و آلودگی را نگه نمی‌دارد، و در گشتاور پایین کافی است. محدودیت گشتاورش هم گاهی عمدی و محافظ قطعه است.
سر استوانه‌ای چه مزیتی به خزینه‌ای دارد؟
قطر کمتر — پس در فضای تنگ جا می‌شود و خزینه‌کاری نمی‌خواهد — و ارتفاع بیشتر، یعنی شیار عمیق‌تر و تحمل گشتاور بهتر.
چرا پیچ‌گوشتی از شیار بیرون می‌پرد؟
بیشتر به دلیل کمبود فشار محوری و استفاده از تیغه‌ی گوه‌ای. تیغه باید تخت باشد و عرض و ضخامتش با شیار بخواند.
در جنس نرم چه نکته‌ای مهم است؟
طول درگیری رزوه را بیشتر بگیرید. ظرفیت را رزوه‌ی قطعه تعیین می‌کند و در سایزهای ریز، فاصله‌ی «سفت» تا «هرز» بسیار کم است.
