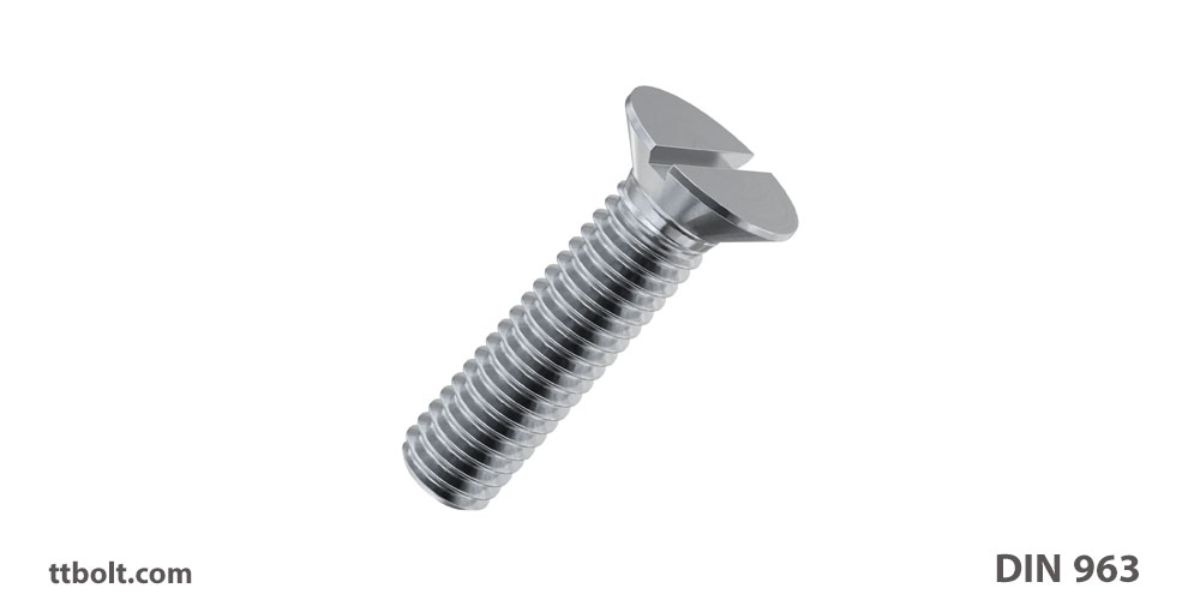

پیچ DIN 963 پیچ ماشین با سر خزینهای و شیار دوسو است — همان پیچی که با پیچگوشتی تخت بسته میشود و سرش کامل داخل قطعه فرو میرود. محدودهی آن از M1 تا M20 است و در سایزهای ریز، یکی از معدود گزینههای موجود.
DIN 963 - Slotted countersunk head screws
پیچ ماشینسازی سرخزینه دو سو
در این مقاله درباره پیچ ماشینسازی سرخزینه دو سو DIN 963 می خوانید.
پیچ استوانه ای سر خزینه دو سو یک پیچ ماشین است به این معنی که این پیچ برای ماشینسازی استفاده میشود یعنی این پیچ در اتصالات فلزی اغلب مورد استفاده است. از قطر M1 تا M20 در استاندارد آمده است و طراح بر این اساس میتواند طراحی صنعتی خود را انجام دهد. پیچ استوانه ای دو سو از آهن و فولادهای آلیاژی مثل 4.8, 5.8 , A2 , A4 ساخته میشوند و مورد استفاده قرار میگیرند. پیچ سرخزینه دو سو در مکانهایی کاربرد دارد که سطح صاف بعد از بسته شدن پیچ لازم باشد. پیچ سرخزینه دو سو با آلیاژ غیر استنلس استیل با پوشش گالوانیزه سرد و یا داکرومات به مصرف می رسد. این پیچها به وفور در وسایل خانگی دستگاههای کامپیوتری و... مورد استفاده قرار میگیرد.
موارد فنی و مهم در خرید پیچ ماشینسازی سرخزینه دو سو DIN 963
DIN 963 در حال حاضر با استاندارد DIN EN ISO 2009 در اسناد و مدارک فنی شناخته میشود و ما به دلیل اینکه عبارت DIN 963 به وفور در بازار مورد استفاده قرار میگیرد در نامگذاری این پیچ استفاده کردهایم. استانداردهای مشابه این پیچ ISO 2009; CSN 021151; PN 82207; UNI 6109; است که علاوه بر این استاندارد میتوانید از این جایگزینها بهره ببرید. این پیچ به طور معمول از متریالهای کربن استیل گریدهای گریدهای 4.8, 5.8 و از استنلس استیل A2, A4 تولید میشود و به دست مصرف کننده می رسد. اگر در جای مرطوب استفاده میشود بهتر است از آلیاژ استنلس استیل استفاده کنید و یا از پوشش گالوانیزه برای آلیاژهای فولادی استفاده کنید. تست کشش در مورد این پیچ در صورت نیاز قابل انجام است و شما میتوانید به همراه سفارش نمونه خود را قبل از خرید به آزمایشگاه بفرستید. در این استاندارد تست چندان مهم نیست و شما میتوانید بدون انجام تست آن را خریداری کنید. پیچهای سرخزینه عموما برای کارهای دقیق مورد استفاده قرار میگیرند.
روش تولید پیچ ماشینسازی سرخزینه دو سو DIN 963
تولید این پیچ به صورت تمام اتوماتیک و توسط دستگاه فورج سرد انجام میشود. اول کلاف آهنی روی قرقره دستگاه سوار میشود و بعد از صاف شدن و احیانا کشش مفتول برای سایز شدن قبل از رزوه زنی آماده برش و فورج میشود بعد از اینکه فورج سرد پیچ انجام شد آن را رزوه میکنند و بعد از آن در صورت غیر استنلس استیل بودن پیچ آن را آبکاری سرد میکنند. از مخزن خروجی دستگاه تولید پیچ به روش فورج سرد نمونه جهت تست برداشته میشود و آزمایشات لازم روی نمونه صورت میگیرد. بعد از تست محصول آن را بستهبندی میکنند و به بازار می فرستند.
موارد مصرفی پیچ ماشینسازی سرخزینه دو سو DIN 963
این پیچ در بسیاری از صنایع مورد استفاده قرار میگیرد و بیشتر برای سازههای فلزی طراحی شده. DIN 963 آنقدر با ملاحظات فنی طراحی شدهاست که در همه جا دیده میشود. این پیچ در ماشینسازی به وفور استفاده میگردد. البته باید در نظر داشته باشیم که این یک استاندارد متریک است و عموما با قطعات استاندارد متریک مورد استفاده قرار میگیرد و عموما برای سازههای فلزی طراحی شدهاست. در دستگاههای مصارف عمومی و صنعتی و خودروسازی مورد استفاده است تا لوازم خانگی و دستگاههای سبک و سنگین. پیچ سرخزینه دوسو در ابعاد متفاوت برای تولید بسیاری از دستگاهها طراحی شدهاست.
مهره و واشر متناسب با پیچ ماشینسازی سرخزینه دو سو DIN 963
مهره و واشر مورد استفاده با پیچ استوانه ای به صورت متریک بوده و هر نوع مهره با استاندارد متریک روی آن بسته میشود. واشر فنری و واشر تخت هم در این نوع پیچ مورد استفاده قرار میگیرد البته در طرف مهره. بیشتر روی قطعه رزوهگذاری میشود و این پیچ هم بیشتر بدون مهره استفاده میشود. اما شما میتوانید این پیچ را با مهره هم استفاده کنید.
ابعاد مهندسی پیچ ماشینسازی سرخزینه دو سو DIN 963

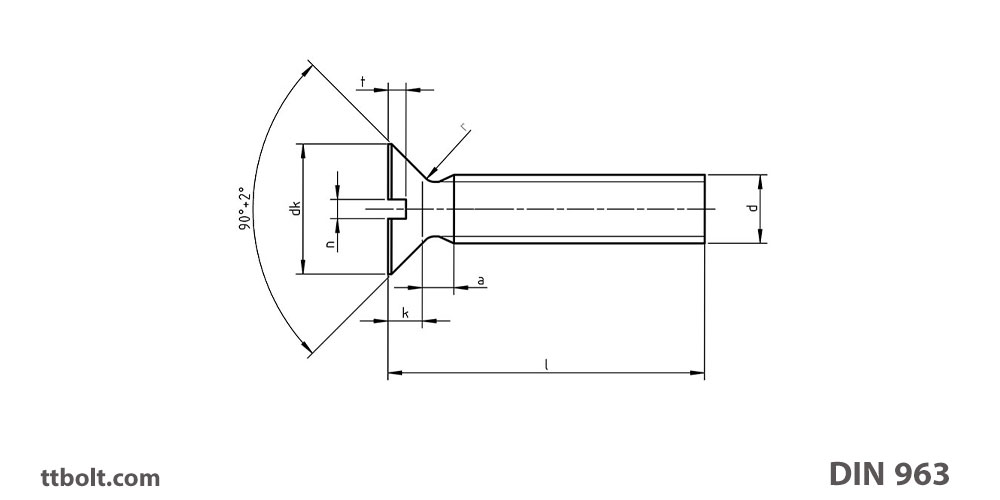

از جمله اطلاعات فنی مناسب برای خریداران پیچ ماشینسازی سرخزینه دو سو DIN 963 اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید میتوانید از آن استفاده نمایید.
جدول وزنی پیچ ماشینسازی سرخزینه دو سو DIN 963
| Thread d | M1 | M1,2 | M1,4 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | ||
| a | max. | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4 | 5 | 5 | |
| b | min. | full thread | 15 | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 34 | 40 | 46 | 52 | 58 | 64 | 70 | |||
| dk | nominal=max. | 1,9 | 2,3 | 2,6 | 3 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 | 18 | 22 | 25 | 29 | 33 | 36 | |
| min. | 1,76 | 2,06 | 2,46 | 2,86 | 3,5 | 4,4 | 5,3 | 6,14 | 7,14 | 8,84 | 10,57 | 14,07 | 17,57 | 21,48 | 24,48 | 28,48 | 32,38 | 35,38 | ||
| k | max. | 0,6 | 0,72 | 0,86 | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| n | nominal | 0,25 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 | 3 | 4 | 4 | 5 | |
| max. | 0,31 | 0,36 | 0,36 | 0,46 | 0,56 | 0,66 | 0,86 | 0,96 | 1,06 | 1,26 | 1,66 | 2,06 | 2,56 | 3,06 | 3,06 | 4,07 | 4,07 | 5,07 | ||
| min. | 0,45 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1 | 1,2 | 1,51 | 1,91 | 2,31 | 2,81 | 3,31 | 3,31 | 4,37 | 4,37 | 5,37 | ||
| r | max. | 0,1 | 0,12 | 0,14 | 0,16 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,4 | 1,6 | 1,8 | 2 | |
| t | min. | 0,2 | 0,25 | 0,28 | 0,32 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 3,6 | 4 | |
| max. | 0,3 | 0,35 | 0,4 | 0,45 | 0,6 | 0,7 | 0,85 | 1 | 1,1 | 1,3 | 1,6 | 2,1 | 2,6 | 3 | 3,5 | 4 | 4,5 | 5 | ||
| x | max. | - | - | - | 0,9 | 1 | 1,1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,2 | 3,8 | 4,4 | 5 | 5 | 6,3 | 6,3 | |
| l | weight (7,85 kg/dm3) kg/1000pcs | |||||||||||||||||||
| nominal | min. | max. | ||||||||||||||||||
| 2 | 1,8 | 2,2 | 0,014 | 0,023 | 0,033 | 0,046 | ||||||||||||||
| 3 | 2,8 | 3,2 | 0,019 | 0,031 | 0,042 | 0,058 | 0,101 | 0,175 | ||||||||||||
| 4 | 3,75 | 4,25 | 0,023 | 0,037 | 0,051 | 0,069 | 0,119 | 0,206 | 0,291 | 0,434 | ||||||||||
| 5 | 4,75 | 5,25 | 0,027 | 0,043 | 0,06 | 0,081 | 0,137 | 0,236 | 0,335 | 0,494 | 0,676 | |||||||||
| 6 | 5,75 | 6,25 | 0,049 | 0,069 | 0,093 | 0,152 | 0,266 | 0,379 | 0,554 | 0,754 | 1,21 | |||||||||
| 8 | 7,7 | 8,3 | 0,087 | 0,116 | 0,193 | 0,326 | 0,467 | 0,673 | 0,9 | 1,45 | 2,19 | |||||||||
| 10 | 9,7 | 10,3 | 0,105 | 0,139 | 0,231 | 0,386 | 0,555 | 0,792 | 1,06 | 1,7 | 2,54 | 5,03 | ||||||||
| 12 | 11,65 | 12,35 | 0,268 | 0,446 | 0,643 | 0,911 | 1,22 | 1,95 | 2,89 | 5,67 | 9,59 | |||||||||
| (14) | 13,65 | 14,35 | 0,306 | 0,507 | 0,731 | 1,03 | 1,37 | 2,19 | 3,25 | 6,3 | 10,6 | |||||||||
| 16 | 15,65 | 16,35 | 0,343 | 0,567 | 0,82 | 1,15 | 1,53 | 2,44 | 3,61 | 6,94 | 11,6 | |||||||||
| (18) | 17,65 | 18,35 | 0,381 | 0,627 | 0,908 | 1,27 | 1,68 | 2,69 | 3,95 | 7,57 | 12,6 | |||||||||
| 20 | 19,6 | 20,4 | 0,687 | 0,996 | 1,39 | 1,84 | 2,94 | 4,31 | 8,21 | 13,6 | 20,8 | |||||||||
| (22) | 21,6 | 22,4 | 0,747 | 1,08 | 1,51 | 1,99 | 3,18 | 4,66 | 8,84 | 14,6 | 22,2 | 31,9 | ||||||||
| 25 | 24,6 | 25,4 | 0,838 | 1,22 | 1,69 | 2,22 | 3,55 | 5,19 | 9,79 | 16,1 | 24,4 | 34,9 | 47,7 | |||||||
| (28) | 27,6 | 28,4 | 1,35 | 1,87 | 2,46 | 3,93 | 5,72 | 10,7 | 17,6 | 26,6 | 37,9 | 51,7 | 67,3 | |||||||
| 30 | 29,6 | 30,4 | 1,44 | 1,99 | 2,61 | 4,16 | 6,08 | 11,4 | 18,6 | 28,1 | 39,9 | 54,4 | 72,3 | 90,5 | ||||||
| 35 | 34,5 | 35,5 | 2,29 | 2,99 | 4,76 | 6,96 | 13 | 21,1 | 31,7 | 44,9 | 61,1 | 80,6 | 101 | |||||||
| 40 | 39,5 | 40,5 | 3,36 | 5,39 | 7,84 | 14,6 | 23,6 | 35,3 | 49,8 | 67,6 | 88,9 | 111 | ||||||||
| 45 | 44,5 | 45,5 | 6,02 | 8,73 | 16,2 | 26,1 | 39 | 54,8 | 74,5 | 97,2 | 122 | |||||||||
| 50 | 49,5 | 50,5 | 6,65 | 9,61 | 17,8 | 28,6 | 42,6 | 59,8 | 81,1 | 105 | 132 | |||||||||
| 55 | 54 | 56 | 19,4 | 31,1 | 46,2 | 64,7 | 87,8 | 114 | 143 | |||||||||||
| 60 | 59 | 61 | 33,7 | 49,8 | 69,7 | 94,4 | 122 | 153 | ||||||||||||
| 70 | 69 | 71 | 51,7 | 79,7 | 108 | 138 | 174 | |||||||||||||
| 80 | 79 | 81 | 64,4 | 89,7 | 121 | 155 | 195 | |||||||||||||
| 90 | 89 | 91 | 134 | 171 | 216 | |||||||||||||||
| 100 | 99 | 101 | 148 | 188 | 237 | |||||||||||||||
سخن پایانی:
پیچ ماشینسازی سرخزینه دو سو DIN 963 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما میتوانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر میباشد. شما میتوانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریالهای خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
دانلود اطلاعات پیچ ماشینسازی سرخزینه دو سو DIN 963
هیچ لینکی برای ارایه اطلاعات بیشتر برای این استاندارد فعلا وجود ندارد.
جدول ابعاد سر پیچ DIN 963
dk قطر سر و k ارتفاع سر است. b طول رزوهی مرجع است؛ در پیچهای کوتاهتر از این مقدار، رزوه تا زیر سر ادامه دارد.
| رزوه d | گام P | قطر سر dk | ارتفاع سر k | طول رزوه b |
|---|---|---|---|---|
| M1 | 0.25 | 1.9 | 0.6 | — |
| M1.2 | 0.25 | 2.3 | 0.72 | — |
| M1.4 | 0.3 | 2.6 | 0.86 | — |
| M1.6 | 0.35 | 3 | 0.96 | 15 |
| M2 | 0.4 | 3.8 | 1.2 | 16 |
| M2.5 | 0.45 | 4.7 | 1.5 | 18 |
| M3 | 0.5 | 5.6 | 1.65 | 19 |
| M3.5 | 0.6 | 6.5 | 1.93 | 20 |
| M4 | 0.7 | 7.5 | 2.2 | 22 |
| M5 | 0.8 | 9.2 | 2.5 | 25 |
| M6 | 1 | 11 | 3 | 28 |
| M8 | 1.25 | 14.5 | 4 | 34 |
| M10 | 1.5 | 18 | 5 | 40 |
| M12 | 1.75 | 22 | 6 | 46 |
| M14 | 2 | 25 | 7 | 52 |
| M16 | 2 | 29 | 8 | 58 |
| M18 | 2.5 | 33 | 9 | 64 |
| M20 | 2.5 | 36 | 10 | 70 |
پیچ خزینهای: سر زیر سطح
ویژگی مشترک این خانواده، سرِ مخروطی است که داخل سوراخ خزینهشده فرو میرود تا سطح قطعه صاف بماند. این ویژگی جایی لازم است که چیزی قرار است روی سطح بلغزد، یا ظاهر کار اهمیت دارد، یا سر برجسته مزاحم است.
سه نکتهی اجرایی که کیفیت کار را تعیین میکند:
- زاویه خزینه باید با سر پیچ بخواند. اگر زاویه سوراخ با زاویه سر یکی نباشد، تماس فقط روی یک لبه اتفاق میافتد و فشار متمرکز میشود.
- عمق خزینه دقیق باشد. کمعمق یعنی سر بیرون میماند؛ عمیق یعنی سر فرو میرود و لبهی سوراخ تحت فشار میشکند.
- در ورق نازک خزینه ممکن نیست. اگر ضخامت ورق از ارتفاع سر کمتر باشد، خزینهکردن سوراخ را گشاد میکند.
شیار دوسو یا چهارسو؟
DIN 963 شیار دوسو دارد و برادر چهارسویش DIN 965 است. نکتهی جالب اینکه ابعاد سر این دو دقیقاً یکسان است — قطر سر و ارتفاع سر در هر دو یکی است و فقط نوع درایو فرق میکند. یعنی خزینهی یکسانی برای هر دو کار میکند.
| دوسو (DIN 963) | چهارسو (DIN 965) | |
|---|---|---|
| ابزار | پیچگوشتی تخت | پیچگوشتی چهارسو |
| هممرکز شدن ابزار | ضعیف؛ پیچگوشتی میلغزد | خوب؛ نوک در شیار مینشیند |
| مناسب برای پیچگوشتی برقی | خیر | بله |
| گشتاور قابل انتقال | کمتر | بیشتر |
| سایزهای خیلی ریز | در دسترستر | محدودتر |
برای مونتاژ دستی و کارهای ظریف، دوسو هنوز رایج است. برای خط تولید و پیچگوشتی برقی، چهارسو انتخاب بهتری است چون ابزار خودش را در شیار مرکز میکند.
استاندارد جایگزین
DIN 963 بازنشسته شده و جایگزینش DIN EN ISO 2009 است — با ابعاد سر یکسان. این یکی از آن جایگزینیهایی است که نگرانی ابعادی ندارد.
سوالات متداول
محدوده سایز DIN 963 چقدر است؟
از M1 تا M20.
تفاوت DIN 963 و DIN 965 چیست؟
فقط نوع شیار؛ DIN 963 دوسو و DIN 965 چهارسو است. ابعاد سر هر دو یکسان است.
آیا DIN 963 با ISO 2009 یکی است؟
بله، ابعاد سر در هر دو یکسان است.
چرا پیچ خزینهای برای اتصال برشی مناسب نیست؟
سر مخروطی زیر بار جانبی تمایل دارد در خزینه جابهجا شود.
اگر پیچ کوتاهتر از طول رزوه مرجع باشد چه میشود؟
تا زیر سر رزوه میشود؛ یعنی پیچ تمامرزوه خواهد بود.
