DIN 7999 پیچ فیت بولت پرمقاومت برای سازه‌های فولادی است. ساق آن با رواداری دقیق ساخته می‌شود تا در سوراخ برقوشده بدون لقی بنشیند — و همین آن را برای اتصالاتی مناسب می‌کند که هیچ لغزشی در آن‌ها مجاز نیست.
پیچ شش گوش فیت بولت DIN 7999 یک پیچ استاندارد آلمانی است که با این استاندارد شناخته می‌شود. این پیچ در سایز‌ها و با متریال‌های متنوع جهت مصرف در صنایع کاربرد فراوان دارد. این پیچ از فولاد کربن استیل ساخته و به بازار مصرف ارسال می‌گردد. پیچ شش گوش فیت بولت DIN 7999 به پیچ فیت بولت هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکانپذیر است و مشتری می‌تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M12 تا سایز M36 تولید می‌شود. تولید ابعاد خاص هم منطبق با این استاندار امکانپذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی‌گیرد و باید استعلام لازم از سازمان استاندارد آلمان اخذ شود.
👈موارد فنی و مهم در خرید پیچ شش گوش فیت بولت DIN 7999
DIN 7999 در حال حاضر با استاندارد DIN 7999 در اسناد و مدارک فنی شناخته می‌شود و ما به دلیل اینکه عبارت DIN 7999 به وفور در بازار مورد استفاده قرار می‌گیرد در نام‌گذاری استفاده کرده‌ایم. استاندارد‌های مشابه این پیچ DIN EN 14399-8 است که علاوه بر این استاندارد می‌توانید از این جایگزین‌ها بهره ببرید. این پیچ به طور معمول از متریال‌های آهنی و کربن استیل گرید‌های 10.9 تولید و به دست مصرف کننده می رسد. این پیچ یک پیچ با استحکام کششی متوسط در گرید 10.9 دارد که پرمصرفترین نوع است.
DIN 7999 - High strength hex. fit bolts with large width across flats for stuctural steel bolting - nuts and washers
👈دنده پیچ شش گوش فیت بولت DIN 7999
این پیچ یک پیچ دنده ریز و میلیمتری است. به این ترتیب نیروی بیشتری می‌توان هنگام بستن به آن وارد کرد. گام دنده میلیمتری و از 1 تا 1.5 میلیمتر است. زاویه دنده V شکل است. این پیچ هم دنده درشت دارد و هم دنده ریز.
👈روش تولید پیچ شش گوش فیت بولت DIN 7999
این پیچ هم به روش سرد و هم به روش سرد تولید می‌شود. بنا به نیاز مشتری و توان ماشین آلات و محل مصرف پیچ تولید می‌شود. پیچ شش گوش نیم دنده DIN 7999 در سایزهای کوچک به روش فورج سرد تولید می‌شود و در سایزهای بزرگتر چون ماشین آلات دچار فرسودگی می‌شوند از روش فورج گرم تولید انجام می‌گیرد. شما فرض کنید پیچ در سایز بزرگ چه نیروی عظیمی می خواهد تا گل آن شکل بگیرد اما با گداخته کردن قسمت بالای پیچ می‌توان به راحتی آن را شکل داد. در پروسه تولید اگر برنامه ریزی تولید روی تعداد کم باشد پروسه تولید به صورت دستی خواهد بود ولی اگر بر اساس تولید انبوه باشد روش‌های نیمه دستی و حتی تمام اتوماتیک در برنامه کاری قرار خواهد گرفت.
👈موارد مصرفی پیچ شش گوش فیت بولت DIN 7999
این پیچ در بسیاری از صنایع مورد استفاده قرار می‌گیرد. در ساختمان‌سازی و صنایع مختلف مورد استفاده است.
👈مهره و واشر متناسب با پیچ شش گوش فیت بولت DIN 7999
پیچ شش گوش فیت بولت DIN 7999 با مهره و واشر عموما استفاده نمی‌شود این بولت در بدنه قطعه بسته می‌شود و باعث ایجاد شدن یک اتصال دقیق می‌شود. اما در استاندارد از مهره DIN 555 برای استفاده همراه با این پیچ یاد می‌شود. البته که این پیچ با استقامت بالا طراحی شده و باید از مهره با دنده مناسب و متریال مناسب استفاده گردد.

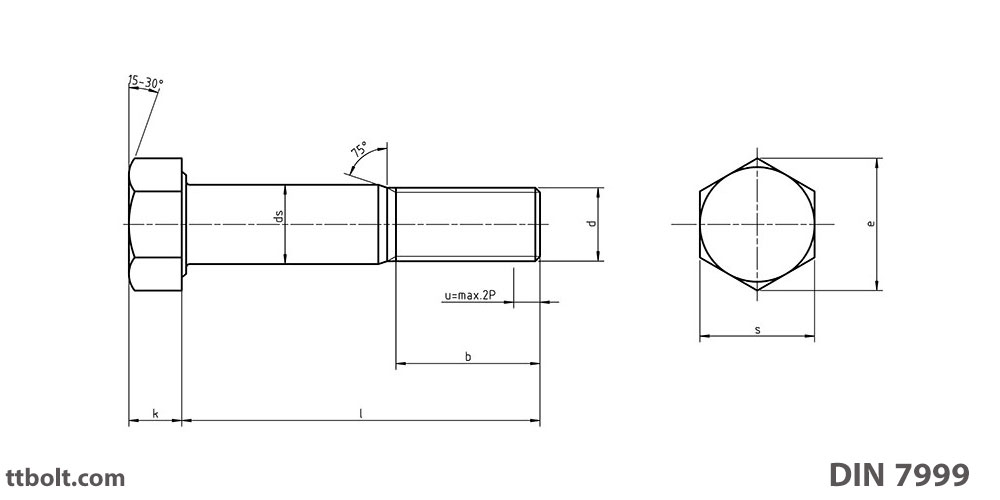

👈ابعاد مهندسی پیچ شش گوش فیت بولت DIN 7999
از جمله اطلاعات فنی مناسب برای خریداران پیچ شش گوش نیم دنده DIN 7999 اطلاعات ابعادی و فیزیکی این پیچ است که شما درهنگام طراحی صنعتی و یا خرید می‌توانید از آن استفاده نمایید.
| d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|
| k | 8 | 10 | 13 | 14 | 15 | 17 | 19 | 23 |
| ds | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 |
| b | 23 | 28 | 33 | 34 | 39 | 41 | 44 | 52 |
| s | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
👈جدول وزنی پیچ شش گوش فیت بولت DIN 7999
فعلا جدول وزنی را به علت زمانبر بودن قرارندادیم پی دی اف را بجای این دانلود نمایید.
سخن پایانی:
پیچ شش گوش نیم دنده DIN 7999 یک استاندارد پرمصرف است که تی تی بولت توانایی تولید و یا واردات این کالا را دارد. شما می‌توانید سفارش تولید را در این استاندارد داشته باشید. امکان تولید این استاندارد با متریال خاص بعد از تایید تی تی بولت امکانپذیر می‌باشد. شما می‌توانید با مشاوران در زمینه تولیدات خاص مشورت نمایید. مثلا تولید این پیچ با متریال‌های خاص مثل مونل و اینکونل و تیتانیوم. با استفاده از این لینک ارتباط با ما جهت سفارش با ما در ارتباط باشید.
👈دانلود اطلاعات پیچ شش گوش فیت بولت DIN 7999
شما می‌توانید از طریق این لینک اطلاعات فنی پیچ شش گوش فیت بولت DIN 7999 را دانلود کنید. این استاندارد‌ها اصول تولید در تی تی بولت است.
فیت بولت چیست و چه فرقی با پیچ معمولی دارد؟
در پیچ معمولی، سوراخ کمی از پیچ بزرگتر است. این لقی عمدی است: نصب را ممکن می‌کند و خطای جانمایی را جذب می‌کند. اما یک پیامد دارد — قطعات می‌توانند نسبت به هم جابه‌جا شوند تا وقتی پیچ به جداره برسد.
فیت بولت این لقی را حذف می‌کند. ساق پیچ با رواداری دقیق ساخته می‌شود و در سوراخ برقو شده جا می‌رود، تقریباً بدون بازی.
| پیچ معمولی | فیت بولت | |
|---|---|---|
| لقی سوراخ | دارد | تقریباً ندارد |
| آماده‌سازی سوراخ | مته | مته و سپس برقو |
| انتقال بار برشی | پس از لغزش اولیه | بلافاصله |
| موقعیت‌دهی | تقریبی | دقیق |
| هزینه نصب | کم | بیشتر |
کاربردش جایی است که لغزش مجاز نیست: اتصالاتی که باید موقعیت دقیق را حفظ کنند، یا اتصالات تحت بار رفت‌وبرگشتی که لغزش تکراری باعث سایش می‌شود.
DIN 7999 در برابر DIN 7968
هر دو فیت بولت‌اند و تفاوتشان در سطح استحکام است: DIN 7999 نسخه‌ی پرمقاومت است و DIN 7968 نسخه‌ی با کلاس پایین‌تر.
انتخاب بین این دو با نوع اتصال تعیین می‌شود: اگر اتصال علاوه بر دقت موقعیت، به پیش‌تنیدگی بالا هم نیاز دارد، نسخه‌ی پرمقاومت لازم است.
نکات اجرایی
- سوراخ باید برقو شود. سوراخ مته‌ای تنها، رواداری لازم را نمی‌دهد. معمولاً قطعات با هم بسته و سپس سوراخ‌ها با هم برقو می‌شوند تا هم‌محوری تضمین شود.
- نصب با ضربه ملایم: پیچ با لقی صفر وارد سوراخ نمی‌شود؛ معمولاً با چکش لاستیکی جا زده می‌شود.
- ترتیب جداسازی: چون قطعات با هم برقو شده‌اند، جای هر پیچ مشخص است و نباید جابه‌جا شود.
- طول ساق: باید طوری باشد که بخش دقیق ساق کل ضخامت اتصال را بپوشاند و رزوه وارد ناحیه برش نشود.
- زنگ و رنگ: لایه‌ی اضافه روی ساق، جا رفتن پیچ را غیرممکن می‌کند.
فیت بولت چه مسئله‌ای را حل می‌کند
در اتصال پیچی معمولی، سوراخ کمی از پیچ بزرگتر است تا مونتاژ ممکن شود. این بازی عیب نیست — بدون آن، هم‌راستا کردن سوراخ‌های دو قطعه در عمل ناممکن می‌شود.
ولی یک پیامد دارد: زیر بار برشی، قطعات می‌توانند به اندازه‌ی همان بازی بلغزند تا پیچ به جدار سوراخ تکیه کند. در بیشتر اتصالات این لغزش کوچک اهمیتی ندارد. در چند حالت دارد:
- وقتی موقعیت دقیق قطعات باید حفظ شود — در ماشین‌ابزار و تجهیزات دقیق.
- وقتی بار رفت‌وبرگشتی است — هر سیکل، قطعه در بازی جابه‌جا می‌شود و جدار سوراخ به‌مرور خورده و گشادتر می‌شود.
- وقتی اتصال نباید در حالت لغزیده بنشیند و بار باید بی‌درنگ منتقل شود.
فیت بولت این را با جفت‌کردن ساق پیچ با سوراخ برقوکاری‌شده حل می‌کند: بازی تقریباً حذف می‌شود و پیچ از همان ابتدا در تماس با جدار سوراخ است.
نصب: چهار نکته که اتصال را می‌سازد یا خراب می‌کند
- سوراخ باید برقوکاری شود، نه فقط مته‌کاری. سوراخ مته‌شده هم گردی کافی ندارد و هم سطحش زبر است؛ پیچ در آن یا گیر می‌کند یا بازی می‌ماند.
- دو قطعه با هم سوراخ شوند. اگر هر قطعه جدا سوراخ شود، هم‌راستایی دو سوراخ تضمین نمی‌شود و مزیت فیت بولت از بین می‌رود.
- پیچ با ضربه‌ی ملایم جا می‌رود. کوبیدن شدید، هم ساق را آسیب می‌زند و هم جدار سوراخ را. اگر پیچ نمی‌رود، مسئله در سوراخ است نه در پیچ.
- طول ساق باید با ضخامت مجموعه بخواند. ساق صاف باید تمام ضخامت قطعات را پوشش دهد و رزوه بیرون از ناحیه‌ی برش بماند — وگرنه همان مقطع کوچک‌تر رزوه بار برشی را می‌برد و کل ایده بی‌اثر می‌شود.
سوالات متداول
فیت بولت چیست؟
پیچی با ساق دقیق که در سوراخ برقوشده بدون لقی می‌نشیند و لغزش اتصال را حذف می‌کند.
تفاوت DIN 7999 و DIN 7968 چیست؟
DIN 7999 نسخه پرمقاومت است و DIN 7968 کلاس پایین‌تری دارد.
چرا سوراخ باید برقو شود؟
چون سوراخ مته‌ای رواداری لازم برای نشستن بدون لقی را نمی‌دهد.
کجا فیت بولت لازم است؟
جایی که لغزش مجاز نیست: اتصالات با موقعیت دقیق یا تحت بار رفت‌وبرگشتی.
فیت بولت چه فرقی با پیچ معمولی دارد؟
ساقش با سوراخ برقوکاری‌شده جفت می‌شود و بازی اتصال تقریباً حذف می‌گردد، پس قطعات زیر بار برشی نمی‌لغزند.
کجا واقعاً لازم است؟
جایی که موقعیت دقیق باید حفظ شود، بار رفت‌وبرگشتی است، یا اتصال نباید در حالت لغزیده بنشیند. در بقیه‌ی موارد هزینه‌اش توجیه ندارد.
چرا سوراخ باید برقوکاری شود؟
سوراخ فقط مته‌شده گردی کافی و سطح مناسب ندارد؛ پیچ در آن یا گیر می‌کند یا بازی می‌ماند.
فیت بولت باز‌شده را در سوراخ دیگری ببندیم؟
ترجیحاً نه. هر جفت پیچ و سوراخ با هم تنظیم شده‌اند؛ در قطعات دقیق، پیچ‌ها را هنگام بازکردن شماره‌گذاری کنید.
