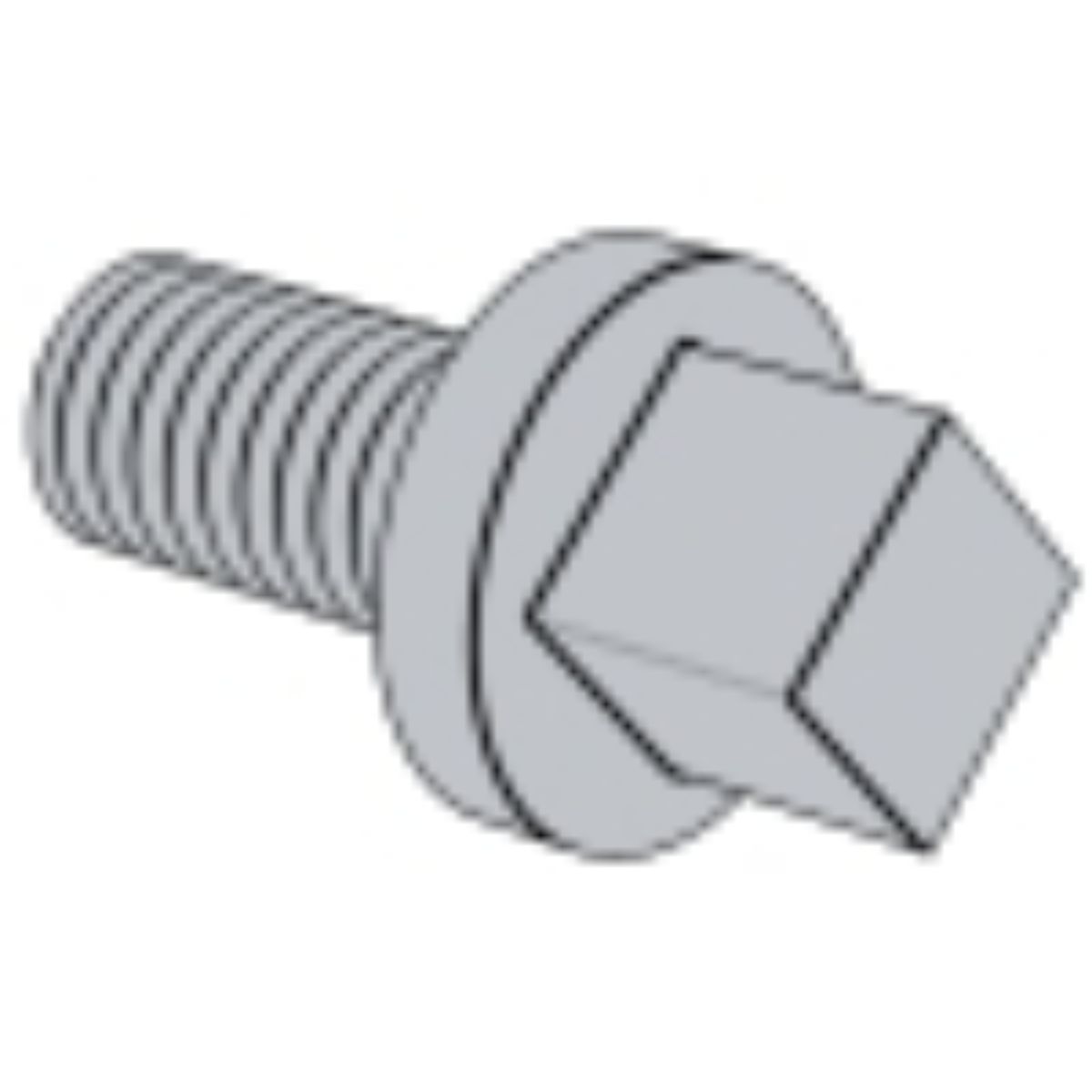

پیچ‌های سر چهار گوش یقه دار - Square head bolts with collar
پیچ‌های مربعی از جهاتی تولید می‌شوند که ما به آنها اشاره می کنیم. جنبه اول کارایی این پیچ هاست در ماشین‌ها در قسمت‌هایی که دایما در حال باز و بست شدن هستند از پیچ‌های مربعی استفاده می‌شوند چرا که آچار به سرعت به دستگاه متصل می‌گردد و استاد کار به راحتی عمل باز و بسته کردن پیچ را انجام می‌دهد. جنبه دیگر ایجاد زیبایی در کارهای هنری است مثلا شما در حال شبیه‌سازی یک درب قدیمی هستید اگر به جای پیچ شش گوش از پیچ سر مربعی استفاده کنید جلوه بصری این درب بسیار بهتر خواهد شد. جنبه دیگر آن تولید کم هزینه آن است که گل این پیچ با سرعت بیشتر و هزینه کمتر از گل شش گوش یا گل سوکتی تولید می‌شود.
به هر حال این استاندارد‌ها که مربوط به پیچ‌های سر مربعی می‌شود هنوز هم در صنعت تولید می‌شود. از آنجا که میزان مصرف این پیچ‌ها کم است برای بدست آوردن آن باید آن را سفارش دهید تا برای شما تولید کنیم.
پیچ و مهره‌های سر مربع با یقه، پیچ‌هایی هستند که برای محکم کردن دو جسم به یکدیگر استفاده می‌شوند. سر مربعی آن یک چسبندگی محکم را فراهم می‌کند که هنگام چرخاندن پیچ با آچار یا انبردست از لغزش یا جدا شدن آن جلوگیری می‌کند. یقه اطراف شفت پیچ ثبات بیشتری را فراهم می‌کند و پس از سفت شدن پیچ را محکم در جای خود نگه می دارد. پیچ و مهره‌های سر مربع با یقه معمولاً در کاربردهای ساختمانی، ماشین آلات و خودرو و همچنین در مونتاژ مبلمان و دکور استفاده می‌شود.
پیچ و مهره‌های سر مربع با یقه به گونه ای طراحی شده‌اند که مزایای مختلفی را نسبت به سایر انواع پیچ‌ها ارائه دهند. در اینجا برخی از جزئیات اضافی وجود دارد:
استحکام بالا: این پیچ‌ها بسیار قوی هستند و برای استفاده در کاربردهای سنگین که در آن استحکام و دوام ضروری است، ایده‌آل هستند.
نصب آسان: این پیچ و مهره‌ها به دلیل طراحی سر مربعی، به راحتی با ابزارهای دستی استاندارد مانند انبردست، جغجغه یا آچار نصب و جدا می‌شوند.
از نظر زیبایی شناسی: پیچ و مهره‌های سر مربع با یقه در بسیاری از صنایع از جمله مبلمان و دکوراسیون استفاده می‌شود، جایی که طراحی منحصر به فرد آنها به ظاهر محصول نهایی می افزاید.
مقاوم در برابر دستکاری: طراحی سر مربعی این پیچ‌ها باعث می‌شود که نسبت به سایر انواع پیچ‌ها در برابر دستکاری مقاوم‌تر باشند، زیرا به راحتی با ابزار و یا با دست باز نمی‌شوند.
مقاوم در برابر خوردگی: بسیاری از پیچ‌های مربعی دارای روکش‌ها یا موادی (مانند فولاد ضد زنگ) هستند که در طول زمان در برابر خوردگی و تخریب مقاوم‌تر می‌شوند.
به طور کلی، پیچ‌های سر مربعی با یقه یک گزینه اتصال مطمئن و مطمئن مناسب برای طیف گسترده ای از کاربردها هستند.
این نوع پیچ‌ها را در دستگاه‌های تراشکاری دیده اید به این خاطر که آچارخور آن مناسب باز و بست سریع است.
| DIN 478-1985 | DIN 478-2016 |
|---|---|
 |  |
پیچ‌های سر چهار گوش ساده - Square Head Bolts For Shaft Guides
پیچ‌های سر مربع معمولاً در ماشین آلات و تجهیزات برای ایمن‌سازی و بستن راهنماهای محور استفاده می‌شود. این پیچ‌ها دارای سر مربعی شکل هستند که به راحتی با آچار یا انبردست سفت یا شل می‌شوند. راهنماهای شفت معمولاً برای پشتیبانی و هدایت شفت‌های دوار در سیستم‌های مکانیکی استفاده می‌شوند. این راهنماها بسته به کاربرد خاص ممکن است از مواد مختلفی ساخته شوند، اما معمولاً با استفاده از پیچ و مهره‌های مربعی سر بر روی یک قاب یا پایه سفت نصب می‌شوند. هنگام انتخاب پیچ و مهره‌های سر مربع برای راهنماهای شفت، مهم است که اندازه و استحکام پیچ را در نظر بگیرید. پیچ باید به اندازه‌ای بزرگ باشد که راهنما را محکم در جای خود ببندد، اما نه آنقدر بزرگ که در عملکرد ماشین‌آلات اختلال ایجاد کند. همچنین استحکام پیچ باید متناسب با بار و تنش اعمال شده باشد.
DIN 21346-1989
فهرست استانداردهای این گروه
در جدول زیر، استانداردهای این خانواده با نام محصولشان آمده است. ردیف‌هایی که ستون «مقاله» علامت دارند، صفحه‌ی اختصاصی با جدول ابعاد و راهنمای انتخاب دارند.
| استاندارد | محصول | مقاله |
|---|---|---|
| DIN 4781985 | — | — |
| DIN 4782016 | — | — |
| DIN 213461989 | — | — |
سر چهارگوش در برابر شش‌گوش: هندسه
برای یک آچارخور مساوی، سر چهارگوش و شش‌گوش رفتار متفاوتی دارند که از هندسه‌ی ساده می‌آید:
- قطر گوشه‌به‌گوشه: در سر چهارگوش حدود 1.41 برابر آچارخور است و در شش‌گوش حدود 1.15 برابر. یعنی سر چهارگوش با همان آچار، دایره‌ای حدود 22 درصد بزرگ‌تر جارو می‌کند و فضای آزاد بیشتری کنار خود لازم دارد.
- زاویه‌ی جابه‌جایی آچار: آچار تخت روی سر شش‌گوش پس از هر ۶۰ درجه دوباره جا می‌افتد؛ روی سر چهارگوش پس از ۹۰ درجه. در فضای تنگ، شش‌گوش راحت‌تر است.
- درگیری با آچار: چهار سطح بزرگ و گوشه‌های ۹۰ درجه. آچار ساده، آچار چهارسو یا آچار ثابت ماشین‌ابزار به‌خوبی روی آن می‌نشیند.
پس ادعای متن بالا که آچار «به سرعت» روی سر چهارگوش جا می‌افتد، فقط در فضای باز درست است. مزیت اصلی سر چهارگوش جای دیگری است.
کاربردهای واقعی
- ماشین‌ابزار: همان مثالی که متن بالا زده — پیچ‌های نگه‌دارنده‌ی رنده در ابزارگیر دستگاه تراش سنتی سر چهارگوش دارند. کلید چهارسو یا آچار مخصوص دستگاه، سریع روی آن می‌نشیند و سر بزرگ فشار زیاد سفت کردن مکرر را تحمل می‌کند.
- قیدها و فیکسچرها: پیچ‌های سفت‌کننده‌ی گیره و فیکسچر که بارها در روز باز و بسته می‌شوند.
- تعمیر ماشین‌آلات قدیمی و بازسازی: جایی که قطعه‌ی اصلی سر چهارگوش داشته و ظاهر یا ابزار باید حفظ شود.
- پیچ‌های سرچهارگوش ته‌دار: DIN 479 (سرچهارگوش با انتهای استوانه‌ای کوتاه) و DIN 480 (سرچهارگوش با یقه و انتهای گرد) که به‌عنوان پیچ تنظیم و فشاردهنده در ماشین‌سازی به کار می‌روند.
یقه چه کاری می‌کند
در DIN 478، زیر سر چهارگوش یک یقه‌ی گرد قرار دارد. متن بالا می‌گوید یقه «پیچ را پس از سفت شدن محکم در جای خود نگه می‌دارد». نقش واقعی یقه ساده‌تر است: سطح نشیمن بزرگ و صاف. سر چهارگوش گوشه‌های تیز دارد که روی سطح قطعه خط می‌اندازد و فشار را روی گوشه‌ها متمرکز می‌کند. یقه مثل یک واشر یکپارچه عمل می‌کند: فشار را روی حلقه‌ای یکنواخت پخش می‌کند و گوشه‌ها را از سطح دور نگه می‌دارد.
یک نکته‌ی ایمنی: سر بیرون‌زده روی قطعه‌ی دوار
سر چهارگوش بیرون‌زده روی قطعه‌ای که می‌چرخد — محور، فلکه، کوپلینگ — یکی از خطرناک‌ترین جزئیات ماشین‌آلات قدیمی است. گوشه‌های تیز آن لباس یا دستکش را می‌گیرد و می‌پیچد. مقررات ایمنی ماشین‌آلات در بسیاری از کشورها سر بیرون‌زده روی قطعات دوار را ممنوع کرده‌اند. اگر در طراحی جدید چنین جایی دارید، از پیچ آلن فرورفته، پیچ بدون سر یا حفاظ استفاده کنید.
DIN 21346 و «راهنمای شفت»
متن بالا DIN 21346 را به راهنمای محورهای دوار در ماشین‌آلات نسبت داده است. سری DIN 21000 به تجهیزات معدن مربوط است، و «Shaft Guides» در عنوان این استاندارد به احتمال زیاد به ریل‌های راهنمای قفس در چاه معدن اشاره دارد، نه راهنمای شفت دوار. اگر این پیچ را برای ماشین‌سازی عمومی در نظر گرفته‌اید، پیش از سفارش متن استاندارد را بررسی کنید.
اصلاح چند برداشت دیگر از متن بالا
- «با انبردست نصب و جدا می‌شوند»: انبردست ابزار سفت کردن پیچ نیست؛ گوشه‌ها را خراب می‌کند و گشتاور کنترل‌شده نمی‌دهد. آچار تخت، رینگی چهارگوش یا بکس چهارگوش مناسب است.
- «مقاوم در برابر دستکاری»: سر چهارگوش با هر آچار معمولی باز می‌شود. برای ضد سرقت یا ضد دستکاری، سرهای مخصوص با ابزار اختصاصی لازم است.
- «استحکام بالا»: استحکام پیچ را کلاس مقاومت و جنس تعیین می‌کند، نه شکل سر. پیچ سرچهارگوش کلاس ۴٫۶ از پیچ شش‌گوش ۸٫۸ ضعیف‌تر است. کلاس‌ها در ISO 898-1 آمده‌اند.
مهره‌ی چهارگوش و تولید
پیچ سرچهارگوش اغلب با مهره‌ی چهارگوش همراه می‌شود، مثل DIN 557. مهره‌ی چهارگوش در شیار یا کنار دیواره نمی‌چرخد و بدون آچار دوم نگه داشته می‌شود. از نظر تولید، سر چهارگوش در فورج گرم قالب ساده‌تری دارد و برای سفارش‌های کم‌تیراژ و سایزهای درشت اقتصادی است؛ فرایند آن در تولید پیچ به روش فورج گرم آمده است. چون مصرف این پیچ‌ها کم است، همان‌طور که متن بالا گفته، معمولاً سفارشی تولید می‌شوند. در سفارش استاندارد (DIN 478، 479 یا 480)، سایز، طول، کلاس و پوشش را مشخص کنید.
سوالات متداول
پیچ سرچهارگوش بهتر است یا شش‌گوش؟
برای بیشتر کاربردها شش‌گوش، چون در فضای تنگ راحت‌تر آچار می‌خورد و گوشه‌به‌گوشه‌ی کوچک‌تری دارد. سر چهارگوش برای ماشین‌ابزار، فیکسچرها و تعمیر ماشین‌آلات قدیمی مناسب است.
یقه‌ی DIN 478 چه کاری انجام می‌دهد؟
سطح نشیمن گرد و صاف زیر سر ایجاد می‌کند، مثل یک واشر یکپارچه، تا گوشه‌های تیز سر چهارگوش روی قطعه فشار متمرکز وارد نکنند.
تفاوت DIN 478، DIN 479 و DIN 480 چیست؟
DIN 478 سرچهارگوش با یقه است. DIN 479 سرچهارگوش با انتهای استوانه‌ای کوتاه است و DIN 480 سرچهارگوش با یقه و انتهای گرد. دو نوع آخر بیشتر به‌عنوان پیچ فشاردهنده یا تنظیم به کار می‌روند.
آیا پیچ سرچهارگوش ضد سرقت است؟
نه. با هر آچار معمولی باز می‌شود. برای ضد دستکاری، سر مخصوص با ابزار اختصاصی لازم است.
پیچ سرچهارگوش را با چه آچاری ببندم؟
آچار تخت یا رینگی چهارگوش هم‌اندازه، یا بکس چهارگوش. انبردست و آچار لوله‌گیر گوشه‌ها را خراب می‌کنند.
راهنمای سفارش
برای اینکه استعلام بدون رفت‌وبرگشت انجام شود، این موارد را مشخص کنید:
- شماره استاندارد — و اگر نسخه‌ی ISO مدنظر است، آن را صریح بنویسید؛ در چند خانواده ابعاد DIN و ISO یکی نیست.
- سایز و طول
- کلاس استحکام یا گرید
- جنس — فولاد، استنلس A2 یا A4
- پوشش — هماهنگ با بقیه‌ی اجزای اتصال
