اسپکترومتری نشری راهی است برای فهمیدن اینکه یک قطعه‌ی فلزی واقعاً از چه ساخته شده. در بازرسی ورودی پیچ و مهره، این آزمون پاسخ سؤالی را می‌دهد که از روی ظاهر قابل جواب نیست: آیا این قطعه همان گریدی است که روی گواهی نوشته شده؟

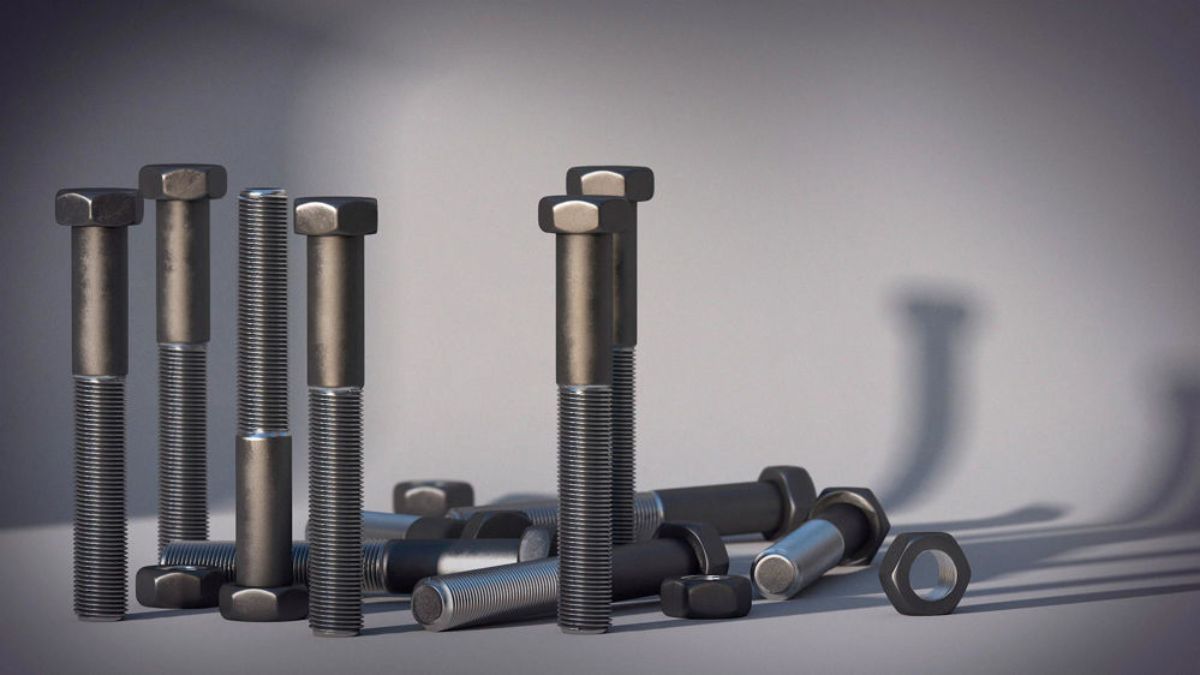

تعیین متریال پیچ و مهره با آزمایش اسپکترومتری نشری
اسپکترومتری نشری چیست؟
اسپکترومتری نشری، روشی است که در آن با ایجاد تخلیه الکتریکی در نمونه مورد آزمایش و درنتیجه ی آن تبخیر اتمها و در پی آن تحریک یونهای موجود در قطعه، و بالاخره انتشار طیفی از نورکه به یک فیبر نوری در طیف سنج راهنمایی می‌شود، می‌توانیم عناصر تشکیل دهنده یک قطعه و میزان غلظت هر یک را بدست آوریم.
طیف نشری و یا جذبی هیچ دو عنصری مانند هم نیست به همین علت با توجه به طیف نور منتشر شده و نیز شدت آن، می‌توان به نوع عنصر و مقدار آن پی برد. بدست آوردن درصد هریک از عناصر تشکیل دهنده قطعه با کمک منحنی‌های کالیبراسیون و نمونه‌های استاندارد، انجام می‌گیرد. در بیشتر موارد انجام آزمایش و آنالیز مواد تشکیل دهنده قطعه، بدون تخریب قطعه امکان‌پذیر است. البته لازم به یاد آوری است که آلودگی‌های احتمالی قطعه، قبل از انجام آزمایش باید برطرف شود.
چطور کار می‌کند؟
یک جرقه‌ی الکتریکی روی سطح تمیز قطعه زده می‌شود. حرارت جرقه بخش کوچکی از فلز را تبخیر و اتم‌هایش را تحریک می‌کند. هر عنصر، هنگام بازگشت به حالت پایه، نوری با طول موج مشخص خودش منتشر می‌کند.
دستگاه این نور را تجزیه می‌کند. وجود هر طول موج یعنی وجود آن عنصر، و شدتش یعنی مقدارش. نتیجه در چند ثانیه، ترکیب شیمیایی کامل است.
چه چیزی را می‌گوید و چه چیزی را نمی‌گوید
- می‌گوید: ترکیب شیمیایی — کربن، منگنز، کروم، مولیبدن و بقیه. یعنی می‌شود فهمید قطعه فولاد کربنی است یا آلیاژی، و آیا با گرید ادعاشده می‌خواند.
- نمی‌گوید: خواص مکانیکی. دو قطعه با ترکیب یکسان ولی عملیات حرارتی متفاوت، استحکام کاملاً متفاوتی دارند.
کاربرد در بازرسی ورودی
- تأیید گرید: آیا استاد بولتی که به‌عنوان B7 خریده‌اید واقعاً کروم-مولیبدن است؟
- تشخیص استنلس: آزمون آهن‌ربا معیار نیست — ۳۰۴ و ۳۱۶ غیرمغناطیسی‌اند ولی ۴۳۰ و ۴۱۰ مغناطیسی. تفکیک ۳۰۴ از ۳۱۶ فقط با تشخیص مولیبدن ممکن است، و آن هم فقط با آزمون ترکیب.
- تفکیک محموله‌های مخلوط در انبار.
- بررسی ادعای تأمین‌کننده وقتی قیمت غیرمنتظره پایین است.
نکات اجرایی: سطح باید تمیز و بدون پوشش باشد (پوشش روی نتیجه اثر می‌گذارد)، و آزمون اثری کوچک روی قطعه باقی می‌گذارد.
OES رومیزی در برابر دستگاه دستی XRF
در بازرسی ورودی، دو خانواده‌ی ابزار برای تشخیص ترکیب استفاده می‌شوند و تفاوتشان در عمل بسیار مهم‌تر از آن است که به نظر می‌رسد. دستگاه دستی XRF سریع و قابل حمل است و در انبار به کار می‌آید؛ اسپکترومتر نشری (OES) رومیزی است و آماده‌سازی می‌خواهد. اما تفاوت اصلی در چیزی است که هر کدام می‌توانند ببینند:
| موضوع | اسپکترومتری نشری (OES) | دستگاه دستی XRF |
|---|---|---|
| اصل کار | جرقه‌ی الکتریکی، تبخیر و تحریک اتمها، تحلیل نور منتشرشده | تابش پرتو ایکس و تحلیل پرتو بازتابیده از عناصر |
| اندازه‌گیری کربن | انجام می‌دهد — و همین مهم‌ترین مزیت آن است | نمی‌تواند؛ عناصر سبک در دسترس این روش نیستند |
| قابلیت حمل | رومیزی یا نیمه‌ثابت | کاملاً دستی و قابل استفاده در انبار |
| آماده‌سازی سطح | لازم است؛ سطح باید سنگ‌زده و بدون پوشش باشد | کمتر، ولی پوشش همچنان نتیجه را به هم می‌زند |
| اثر روی قطعه | اثر جرقه روی سطح باقی می‌ماند | بدون اثر محسوس |
| کاربرد متعارف | تأیید گرید و تفکیک فولادهای کربنی و آلیاژی | غربال‌گری سریع و تفکیک خانواده‌های استنلس |
چه چیزی را نمی‌گوید — و چرا این مهم‌ترین بخش است
اسپکترومتری ترکیب شیمیایی را می‌دهد و ترکیب شیمیایی، پتانسیل قطعه را تعیین می‌کند نه عملکرد واقعی‌اش. همان میله‌ی فولادی می‌تواند به پیچ کلاس ۴٫۸ یا کلاس ۱۰٫۹ تبدیل شود؛ آنچه تفاوت را می‌سازد عملیات حرارتی است، و اسپکترومتری هیچ ردی از آن نمی‌بیند.
| سؤال | آزمون مناسب | توضیح |
|---|---|---|
| از چه جنسی ساخته شده؟ | اسپکترومتری نشری | ترکیب شیمیایی و تطابق با گرید ادعاشده |
| با این جنس چه کرده‌اند؟ | سختی‌سنجی | سریع‌ترین نشانه‌ی وضعیت عملیات حرارتی |
| چقدر بار تحمل می‌کند؟ | آزمون کشش | مخرب؛ استحکام نهایی واقعی قطعه |
| زیر بار کاری‌اش الاستیک می‌ماند؟ | آزمون بار گواه | غیرمخرب؛ تغییر شکل دائمی را بررسی می‌کند |
| سر پیچ چقرمه است؟ | آزمون گوه‌ای | رفتار زیر بار غیرهم‌محور؛ نشان‌دهنده‌ی تمپر ناکافی |
پس یک محموله‌ی مشکوک را نمی‌شود فقط با یک آزمون تأیید کرد. ترتیب منطقی معمولاً این است: اول ترکیب (آیا اصلاً ماده درست است؟)، بعد سختی (آیا عملیات حرارتی انجام شده؟)، و در صورت لزوم آزمون مخرب روی نمونه.
تشخیص استنلس: جایی که آزمون ترکیب واقعاً جایگزین ندارد
پرتکرارترین کاربرد این آزمون در انبار، تفکیک خانواده‌های استنلس است — و دلیلش این است که روش‌های میان‌بر همگی گمراه‌کننده‌اند:
- آزمون آهن‌ربا معیار نیست. گریدهای آستنیتی مثل ۳۰۴ و ۳۱۶ در حالت آنیل غیرمغناطیسی‌اند، ولی گریدهای فریتی و مارتنزیتی مثل ۴۳۰ و ۴۱۰ مغناطیسی‌اند. بدتر اینکه کار سرد می‌تواند قطعه‌ی آستنیتی را کمی مغناطیسی کند — پس حتی «نچسبیدن» هم قطعی نیست.
- ظاهر و رنگ سطح معیار نیست. پرداخت سطح، گریدهای متفاوت را شبیه هم می‌کند.
- تفکیک ۳۰۴ از ۳۱۶ فقط با تشخیص مولیبدن ممکن است — و این یعنی آزمون ترکیب. تفاوت این دو در محیط کلرایدی تعیین‌کننده است و از روی ظاهر اصلاً دیده نمی‌شود.
نکات اجرایی که نتیجه را عوض می‌کنند
- سطح باید تمیز و بدون پوشش باشد. گالوانیزه، رنگ، روغن یا زنگ، همگی در نتیجه ظاهر می‌شوند. سطح معمولاً سنگ‌زده می‌شود تا فلز پایه بیرون بیاید.
- محل آزمون مهم است. نمونه‌برداری از نزدیک سطح ممکن است لایه‌ی کربن‌زدایی‌شده را نشان بدهد، نه مغز قطعه.
- یک نقطه کافی نیست. چند نقطه‌ی مختلف کنترل می‌شود تا خطای موضعی و ناخالصی سطحی حذف شود.
- آزمون اثر می‌گذارد. جای جرقه روی قطعه می‌ماند؛ برای قطعه‌ای که قرار است نصب شود، محل آزمون باید جایی باشد که بار نمی‌برد — یا نمونه از محموله جدا شود.
- نمونه‌برداری باید نماینده‌ی محموله باشد. آزمون یک قطعه از یک بسته، درباره‌ی بقیه‌ی پالت چیزی نمی‌گوید مگر اینکه محموله واقعاً یکدست باشد.
جای این آزمون در مدارک و بازرسی ورودی
در کاربردهای صنعتی، ترکیب شیمیایی معمولاً در گواهی همراه محموله اعلام می‌شود. سؤال واقعی این است که آن گواهی چقدر قابل اتکاست:
- گواهی سازنده بر مبنای آزمون خود تولیدکننده صادر می‌شود و برای اکثر کاربردها کافی است.
- گواهی با تأیید شخص ثالث وقتی خواسته می‌شود که ریسک بالا باشد یا تأمین‌کننده شناخته‌شده نباشد.
- آزمون مستقل در بازرسی ورودی وقتی معنا پیدا می‌کند که قیمت به‌طور غیرمنتظره پایین باشد، محموله ظاهر ناهمگون داشته باشد، بسته‌بندی و علامت‌گذاری با مدارک نخواند، یا قطعه در یک سرویس بحرانی نصب شود.
چرا XRF دستی برای پیچ کافی نیست؟
چون کربن را اندازه نمی‌گیرد و بنابراین فولاد کم‌کربن را از پرکربن جدا نمی‌کند. برای تأیید قابلیت رسیدن به کلاس، اسپکترومتری نشری لازم است.
آیا آزمون آهن‌ربا برای تشخیص استنلس کافی است؟
نه. گریدهای فریتی و مارتنزیتی مغناطیسی‌اند و کار سرد هم می‌تواند قطعه‌ی آستنیتی را کمی مغناطیسی کند.
۳۰۴ را از ۳۱۶ چطور تشخیص دهیم؟
فقط با تشخیص مولیبدن در آزمون ترکیب. تفاوت این دو در محیط کلرایدی تعیین‌کننده است و از ظاهر دیده نمی‌شود.
چرا سطح باید سنگ‌زده شود؟
چون پوشش، رنگ، روغن و زنگ در نتیجه ظاهر می‌شوند. آزمون باید روی فلز پایه انجام شود، نه روی لایه‌ی سطحی.
چه زمانی آزمون مستقل لازم است؟
وقتی قیمت غیرمنتظره پایین است، محموله ناهمگون به نظر می‌رسد، علامت‌گذاری با مدارک نمی‌خواند، یا قطعه در سرویس بحرانی نصب می‌شود.
جمع‌بندی
اسپکترومتری نشری با ایجاد جرقه روی سطح تمیز قطعه، اتمها را تحریک می‌کند و از روی طول موج و شدت نور منتشرشده، ترکیب شیمیایی را در چند ثانیه می‌دهد. مهم‌ترین مزیتش نسبت به دستگاه‌های دستی XRF این است که کربن را اندازه می‌گیرد — همان عنصری که در اتصال‌دهنده‌ها تعیین می‌کند قطعه اصلاً قابلیت رسیدن به کلاس ادعاشده را دارد یا نه.
اما این آزمون فقط به یک سؤال جواب می‌دهد: ماده چیست. اینکه با آن ماده چه کرده‌اند — و در نتیجه قطعه چقدر بار تحمل می‌کند — با سختی‌سنجی، آزمون کشش و آزمون گوه‌ای سنجیده می‌شود. این‌ها مکمل یکدیگرند، نه جایگزین هم.
سوالات متداول
اسپکترومتری چه چیزی را نشان می‌دهد؟
ترکیب شیمیایی قطعه؛ هر عنصر نوری با طول موج مشخص خودش منتشر می‌کند.
آیا جایگزین آزمون کشش است؟
خیر. ترکیب شیمیایی خواص مکانیکی را تعیین نمی‌کند؛ عملیات حرارتی هم نقش دارد.
چطور استیل ۳۰۴ را از ۳۱۶ تشخیص دهیم؟
فقط با تشخیص مولیبدن در آزمون ترکیب؛ آزمون آهن‌ربا معیار نیست.
آیا آزمون به قطعه آسیب می‌زند؟
اثری کوچک روی سطح باقی می‌گذارد و سطح باید بدون پوشش باشد.
