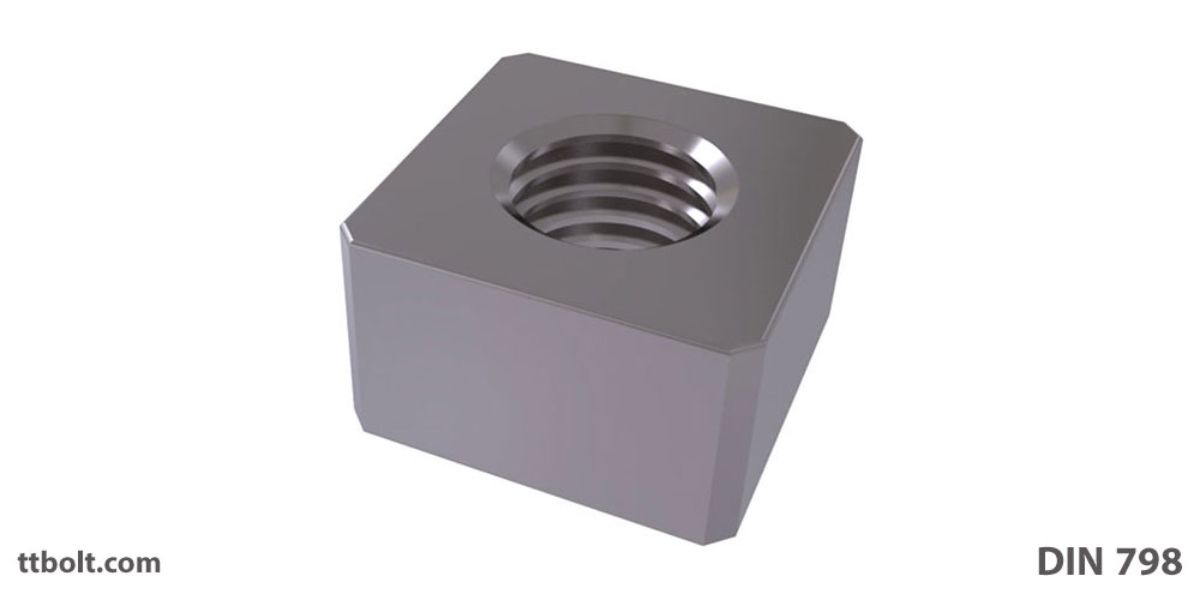

DIN 798 استاندارد مهره چهارگوش با ارتفاع زیاد است. ترکیب این دو ویژگی — چهارگوش بودن و بلند بودن — آن را برای کاربرد مشخصی مناسب می‌کند: بستن روی انکربولت‌های ساختمانی.
DIN 798 مهره چهارگوش با ارتفاع زیاد است و یکی از موارد کاربرد آن بستن روی پیچ‌های ساختمانی( انکربولت )است. در این استاندارد مهره‌های به ارتفاع 30 و 38 و 45 و 53 و 60 و 70 و 80 و 90 و 100 و 112 و 125 و به ترتیب با قطرهای 24 و 30 و 36 و 42 و 56 و 64 و 6*72 و 6*80 و 6*90 و 6*100 تشریح شده‌اند. DIN 798 کلاس 5 در صنایع نفت، گاز، پتروشیمی، ساختمان، سازه، اسکلت، پل‌سازی، سوله و.. کاربرد دارد.

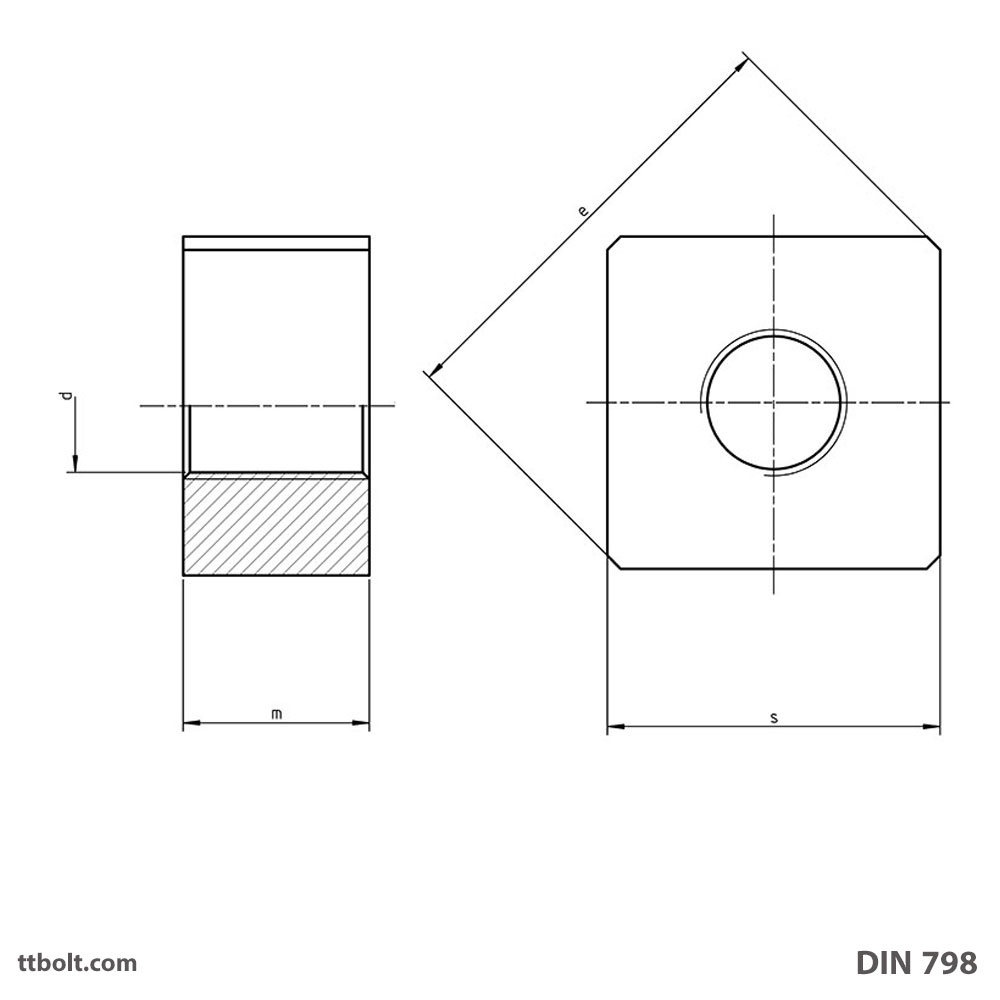

| d | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | M80 | M90 | M100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| m | 30 | 36 | 45 | 53 | 60 | 70 | 80 | 90 | 100 | 112 | 125 |
| s | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 145 | 165 |
| e | 65 | 80 | 92 | 105 | 118 | 132 | 145 | 160 | 170 | 190 | 220 |
چرا چهارگوش و چرا بلند؟
- چهارگوش: سطح تماس بیشتری با قطعه دارد و در سوراخ چهارگوش یا شیار قفل می‌شود. همچنین با آچار لوله‌گیر و ابزار ساده‌تر هم قابل چرخاندن است.
- ارتفاع زیاد: دورهای رزوه‌ی بیشتری درگیر می‌شوند، پس بار بین دورهای بیشتری تقسیم می‌شود و احتمال بریده‌شدن رزوه کم می‌شود.
ارتفاع بیشتر در انکربولت اهمیت ویژه دارد: انکرها معمولاً رزوه‌ی بلند و گاهی آسیب‌دیده از محیط کارگاه دارند، و مهره‌ی بلند تحمل بیشتری در این شرایط می‌دهد.
مهره چهارگوش در برابر شش‌گوش
| چهارگوش | شش‌گوش | |
|---|---|---|
| دسترسی آچار | هر ۹۰ درجه | هر ۶۰ درجه |
| سطح تماس | بیشتر | کمتر |
| قفل در شیار | ممکن | ممکن نیست |
| در فضای تنگ | سخت‌تر | راحت‌تر |
| رواج امروز | محدود | غالب |
نسخه‌ی معمولی و کوتاه‌تر مهره چهارگوش استاندارد DIN 557 است.
ارتفاع مهره چه چیزی را عوض می‌کند
ارتفاع مهره تعیین می‌کند چند دندانه‌ی رزوه در انتقال بار شرکت می‌کنند. و توزیع بار میان دندانه‌ها یکنواخت نیست: دندانه‌های نزدیک سطح نشیمن بیشترین سهم را می‌برند و سهم دندانه‌های بعدی به‌سرعت کم می‌شود.
پیامدش این است که افزایش ارتفاع، ظرفیت را به‌طور خطی بالا نمی‌برد. پس مهره‌ی بلند برای «قوی‌تر شدن» ساخته نمی‌شود؛ برای این ساخته می‌شود که:
- درگیری رزوه‌ی بیشتری فراهم کند در جایی که رزوه‌ی پیچ ممکن است آسیب دیده یا زنگ‌زده باشد.
- طول تنظیم بدهد — در اتصالات قابل تنظیم، مهره روی میله جابه‌جا می‌شود و ارتفاع بیشتر، نشست پایدارتری می‌دهد.
- در برابر کج‌شدن مقاوم‌تر باشد. مهره‌ی بلند روی میله کمتر لق می‌زند و راستای پیچ را بهتر نگه می‌دارد.
- رزوه را در محیط خشن محافظت کند — بخش بیشتری از رزوه‌ی پیچ داخل مهره می‌ماند.
شکل چهارگوش در کنار ارتفاع بلند
ترکیب این دو ویژگی تصادفی نیست. مهره‌ی چهارگوش با تکیه به یک لبه مهار می‌شود و نمی‌چرخد؛ ارتفاع بلند هم درگیری و پایداری می‌دهد. نتیجه، قطعه‌ای است که در اتصالات سنگین و در جای تنگ، با یک آچار و از یک طرف کار می‌کند.
برای مقایسه‌ی کامل شکل چهارگوش با شش‌گوش، صفحه‌ی مهره چهارگوش DIN 557 را ببینید. و اگر آنچه لازم دارید صرفاً ارتفاع بیشتر است — نه شکل چهارگوش — مهره‌ی بلند شش‌گوش DIN 6330 گزینه‌ی در دسترس‌تری است.
کاربردهای متعارف
- رابط دو میله‌ی رزوه‌دار. پرتکرارترین کاربرد مهره‌ی بلند — در آویز تأسیسات، داربست و سازه‌های موقت، جایی که طول لازم از یک شاخه بیشتر است.
- اتصالات قابل تنظیم. مهره روی میله جابه‌جا می‌شود و موقعیت قطعه را تنظیم می‌کند؛ ارتفاع بیشتر یعنی نشست پایدارتر و لقی کمتر.
- ماشین‌آلات سنگین و تجهیزات قدیمی که از ابتدا با این قطعه ساخته شده‌اند.
- جایی که رزوه‌ی پیچ در معرض آسیب است — درگیری بیشتر یعنی حتی اگر چند دور اول رزوه خراب شود، اتصال هنوز کار می‌کند.
جنس، کلاس و پوشش
- فولاد با پوشش روی — حالت متعارف محیط داخلی.
- گالوانیزه گرم برای فضای باز؛ با این یادآوری که پوشش ضخیم رزوه را تنگ می‌کند و مهره باید اضافه‌تراشی شده باشد. در مهره‌ی بلند این نکته مهم‌تر است، چون رزوه‌ی بیشتری باید عبور کند.
- استنلس A2 یا A4 برای محیط مرطوب و کلریدی — با توجه به گیرپاژ، که در مهره‌ی بلند به دلیل مسافت طولانی‌تر لغزش رزوه، محتمل‌تر است. ضدگیرپاژ در این حالت تقریباً الزامی است.
نکات نصب
- درگیری هر دو سر را کنترل کنید اگر به‌عنوان رابط استفاده می‌شود. سوراخ بازرسی روی بدنه دقیقاً برای همین است؛ اگر مهره سوراخ ندارد، پیش از بستن روی میله علامت بزنید.
- آرام و یکنواخت ببندید، به‌ویژه در استنلس. مسافت طولانی لغزش رزوه، حرارت اصطکاکی بیشتری تولید می‌کند.
- رزوه را تمیز نگه دارید. براده یا گرد در رزوه‌ی بلند، در طول مسیر جمع می‌شود و می‌تواند مهره را وسط راه قفل کند.
- لبه‌ی تکیه‌گاه برای مهار چرخش باید صاف و موازی باشد — وگرنه مهره هنگام بستن می‌چرخد و مزیت شکل چهارگوش از بین می‌رود.
چرا مهره‌ی بلند لزوماً قوی‌تر نیست؟
چون توزیع بار میان دندانه‌ها یکنواخت نیست؛ دندانه‌های نزدیک نشیمن بیشترین سهم را می‌برند و افزایش ارتفاع ظرفیت را به‌طور خطی بالا نمی‌برد.
پس مزیت ارتفاع بیشتر چیست؟
درگیری رزوه‌ی بیشتر، طول تنظیم، مقاومت بهتر در برابر کج‌شدن، و محافظت از رزوه در محیط خشن.
برای رابط دو میله چه قاعده‌ای هست؟
هر میله باید دست‌کم به اندازه‌ی نصف ارتفاع مهره داخل برود. سوراخ بازرسی روی بدنه‌ی برخی رابط‌ها برای کنترل همین است.
اگر فقط ارتفاع بیشتر می‌خواهم چه؟
مهره‌ی بلند شش‌گوش DIN 6330 در دسترس‌تر است. شکل چهارگوش وقتی معنا دارد که مهار چرخش با تکیه به لبه لازم باشد.
چرا مهره‌ی چهارگوش هنوز تولید می‌شود؟
چون با تکیه به لبه مهار می‌شود و اتصال را یک‌طرفه می‌کند، سطح نشیمن بزرگ‌تری دارد و ساخت ساده‌ای دارد.
فرق آن با مهره‌ی بلند شش‌گوش چیست؟
مهره‌ی شش‌گوش با آچار بسته می‌شود و مهار خودکار ندارد. اگر فقط ارتفاع و درگیری بیشتر لازم است، شش‌گوش در دسترس‌تر است.
در انبار چطور از مهره‌ی چهارگوش معمولی جدا شود؟
با نوشتن ارتفاع روی برچسب؛ با یک نگاه این دو از هم تشخیص داده نمی‌شوند.
جمع‌بندی
این مهره ترکیب دو ویژگی است: شکل چهارگوش برای مهار چرخش با تکیه به یک لبه، و ارتفاع بلند برای درگیری و پایداری بیشتر. سه چیز را نگه دارید: ارتفاع بیشتر ظرفیت را به‌طور خطی بالا نمی‌برد و جبران‌کننده‌ی کلاس پایین‌تر نیست؛ در نقش رابط، درگیری هر دو سر باید کنترل شود؛ و اگر فقط ارتفاع می‌خواهید نه شکل چهارگوش، مهره‌ی بلند شش‌گوش DIN 6330 در دسترس‌تر است.
چرا این قطعه هنوز تولید می‌شود
مهره‌ی چهارگوش در نگاه اول قدیمی به نظر می‌رسد — شش‌گوش دسترسی بهتری برای آچار می‌دهد و در تمام خانواده‌ها استاندارد شده است. اما چهارگوش در جاهای مشخصی هنوز جایگزین ندارد، و دلیلش به سه ویژگی برمی‌گردد:
- مهار چرخش با تکیه به لبه. مهره‌ی چهارگوش داخل یک شیار یا کنار یک لبه می‌نشیند و دیگر نمی‌چرخد. همین یعنی می‌توان اتصال را از یک طرف بست — بدون آنکه کسی پشت قطعه آچار بگیرد.
- سطح نشیمن بزرگ‌تر. در قطر رزوه‌ی برابر، شکل چهارگوش سطح تماس بیشتری با قطعه‌ی زیرین دارد و فشار موضعی کمتری ایجاد می‌کند — به‌ویژه روی چوب یا قطعات نرم.
- ساخت ساده و ارزان. در کاربردهای سنگین و غیرحساس، این یک مزیت واقعی است.
در اتصالات سنگین قدیمی، در سازه‌های فولادی با اتصال چوب و فولاد، و در ماشین‌آلاتی که قطعه‌ی مقابل دسترسی ندارد، همین سه ویژگی دلیل باقی ماندن این قطعه است.
در برابر مهره‌های مشابه
سه قطعه‌ی دیگر گاهی با این یکی اشتباه گرفته می‌شوند، در حالی که هر کدام برای کار دیگری ساخته شده‌اند:
| قطعه | چطور مهار می‌شود | کجا به کار می‌آید |
|---|---|---|
| مهره‌ی چهارگوش بلند | با تکیه‌ی لبه‌ها به قطعه یا شیار | اتصال یک‌طرفه در کاربرد سنگین، با درگیری رزوه‌ی زیاد |
| مهره‌ی چهارگوش معمولی | همان، ولی با ارتفاع کمتر | وقتی صرفاً مهار چرخش لازم است و ارتفاع اضافه فایده‌ای ندارد |
| مهره‌ی بلند شش‌گوش | با آچار؛ مهار خودکار ندارد | وقتی فقط ارتفاع و درگیری بیشتر لازم است، نه مهار چرخش |
| مهره‌ی چکشی شیار T | با ۹۰ درجه چرخش زیر لبه‌های شیار | پروفیل‌های شیاردار؛ موقعیت آزاد در طول شیار |
انتخاب اشتباه معمولاً از یک فرض ساده می‌آید: اینکه «مهره‌ی بلندتر یعنی قوی‌تر». همان‌طور که در بخش قبل آمد، این درست نیست — ارتفاع بیشتر درگیری و پایداری می‌دهد، نه ظرفیت متناسب.
نکات انبارداری و تحویل
- ارتفاع را در برچسب بنویسید. در قفسه، مهره‌ی چهارگوش بلند و معمولی با یک نگاه از هم تشخیص داده نمی‌شوند و همین ارتفاع است که آن‌ها را جدا می‌کند.
- رزوه را پیش از نصب کنترل کنید. مهره‌های بلند در حمل بیشتر در معرض ضربه‌اند و رزوه‌ی آسیب‌دیده در ارتفاع بلند دیرتر معلوم می‌شود.
- پوشش را با پیچ هماهنگ کنید. اگر پیچ گالوانیزه‌ی گرم است، مهره باید متناسب با همان پوشش، بازتر رزوه شده باشد.
- در کاربرد رابط، طول درگیری را ذکر کنید. ارتفاع مهره مستقیماً همان چیزی است که دو میله را به هم وصل نگه می‌دارد.
سوالات متداول
DIN 798 چه مهره‌ای است؟
مهره چهارگوش با ارتفاع زیاد، متداول برای انکربولت ساختمانی.
چرا ارتفاع زیاد؟
دورهای رزوه بیشتری درگیر می‌شوند و بار بین آن‌ها تقسیم می‌شود.
تفاوت مهره چهارگوش و شش‌گوش چیست؟
چهارگوش سطح تماس بیشتری دارد و در شیار قفل می‌شود؛ شش‌گوش در فضای تنگ راحت‌تر است.
