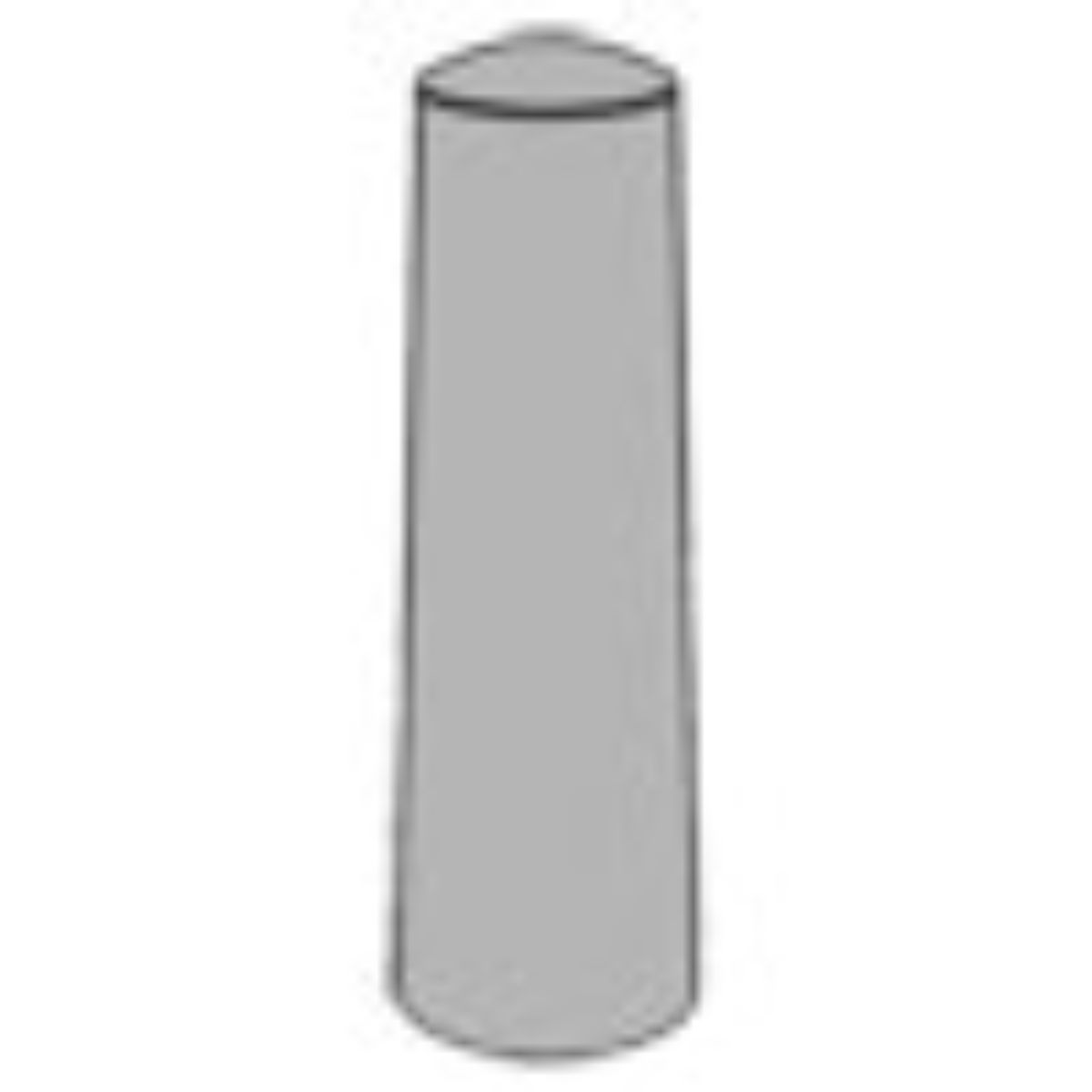

پینهای مخروطی نوعی پین هستند که یک سر آن از سر دیگر آن بزرگ‌تر است و وقتی روی کار بسته شوند باعث اتصال محکم میشوند. به عبارتی استفاده از پینهای مخروطی با عث محکم شدن اتصالات میشوند.اتصالات باید از نوعی باشد که دیگر نیاز به باز کردن آن نباشد.شکل مخروطی آن باعث میشود بعدا از فرو رفتن در محل اتصال لغزش ایجاد نشود و پین از محل اتصال خارج نشود.پینهای مخروطی در کار‌های مختلفی استفاده میشوند و ابعاد متنوعی دارند که بسته به کاربرد آنها متفاوت است.جنس پینهای مخروطی عموماً از فولاد‌های کربن دار، استنلس استیل A2 , A4 و مونل (فولاد گرم کار)و اینکونل است که هر یک کاربردهای مخصوص خود را دارد. پینهای مخروطی گاهاٌ در یک سر آن دنده دارد که این دنده رزوه نامیده میشود. کاربرد این رزوه برای ثابت نگه داشتن پین در محل مصرف میباشد. پر مصرف‌ترین پین مخروطی DIN 1 میباشد. این پین در صنایع ایران در ابزار‌های دقیق مورد استفاده زیادی دارد. این نوع پین‌ها به روش‌های گوناگونی تولید و به بازار مصرف عرضه میشوند که یکی از آنها روش تراشکاری مفتول آلیاژی میباشد. روش‌های صنعتی مرقون به صرفه تری برای تولید پینهای مخروطی وجود دارد که در کارخانه‌های مجهز از آن استفاده میشود. پینهای مخروطی خودرنگ هستند و آنهارا هیچ گونه پوشش محافظ نمیدهند مثلا این پین‌ها گالوانیزه سرد نمیشوند. امکان دارد که این پین‌ها جهت زیبایی ظاهری زاجکاری شوند.قطعاتی که به وسیله پینهای مخروطی بهم متصل میشوند از نوع قطعات دقیق مکانیکی بوده که برای اتصال از این نوع پین استفاده شده‌است. قیمت این پین‌ها نسبت به سایر پینهای فلزی کمی بیشتر میباشد چرا که روش تولید آنها هزینه بر هست. تی تی بولت امکان تهیه این پین‌ها را از کشور‌های صنعتی دارد و همچنین امکان تولید این پین به وسیله دستگاه‌های CNC در تی تی بولت مقدور میباشد. برای سفارش با ما تماس بگیرید.
| DIN 1-1981 | DIN 258-1977 | DIN 258-2011 |
|---|---|---|
 |  |  |
| DIN 258-2012 | DIN 7977-1977 | DIN 7977-1986 |
 |  |  |
| DIN 7978-1977 | DIN EN 22339-1992 | DIN EN 28737-1992 |
 |  |  |
| DIN EN ISO 28736-1992 | ||
 |
فهرست استانداردهای این گروه
در جدول زیر، استانداردهای این خانواده با نام محصولشان آمده است. ردیف‌هایی که ستون «مقاله» علامت دارند، صفحه‌ی اختصاصی با جدول ابعاد و راهنمای انتخاب دارند.
| استاندارد | محصول | مقاله |
|---|---|---|
| DIN 1 | — | — |
| DIN 11981 | — | — |
| DIN 2581977 | — | — |
| DIN 2582011 | — | — |
| DIN 2582012 | — | — |
| DIN 79771977 | — | — |
| DIN 79771986 | — | — |
| DIN 79781977 | — | — |
| DIN EN223391992 | — | — |
| DIN EN287371992 | — | — |
| DIN ENISO287361992 | — | — |
نکته‌ی انتخاب
این قطعات وظیفه‌ی موقعیت‌دهی یا نگه‌داشتن را دارند نه تحمل بار اصلی اتصال. انتخاب بر اساس قطر سوراخ یا شیار انجام میشود و رواداری سوراخ در عملکردشان تعیین‌کننده است.
راهنمای سفارش
برای اینکه استعلام بدون رفت‌وبرگشت انجام شود، این موارد را مشخص کنید:
- شماره استاندارد — و اگر نسخه‌ی ISO مدنظر است، آن را صریح بنویسید؛ در چند خانواده ابعاد DIN و ISO یکی نیست.
- سایز و طول
- کلاس استحکام یا گرید
- جنس — فولاد، استنلس A2 یا A4
- پوشش — هماهنگ با بقیه‌ی اجزای اتصال
برای استعلام موجودی و قیمت با کارشناسان تی‌تی‌بولت تماس بگیرید.
شیب، و مشکلی که حل می‌کند
پین مخروطی یک میله با شیب بسیار ملایم است. این شیب تصادفی نیست؛ همان چیزی است که یک مشکل قدیمی پین استوانه‌ای را حل می‌کند:
- پین استوانه‌ای پس از چند بار درآوردن و جا زدن، شل میشود. هر بار مقدار کمی از دیواره‌ی سوراخ ساییده میشود و انطباق از بین می‌رود.
- پین مخروطی این مشکل را ندارد. اگر سوراخ کمی ساییده شد، پین فقط کمی بیشتر فرو می‌رود و دوباره سفت می‌نشیند.
- و درآوردنش ساده است: با یک ضربه از سمت باریک، پین آزاد میشود — چون به‌محض حرکت، تماسش با دیواره قطع میشود.
برقوی مخروطی: ابزاری که همه چیز به آن وابسته است
سوراخ پین مخروطی باید دقیقاً همان شیب پین را داشته باشد، و این کار فقط با برقوی مخروطی انجام میشود:
- اول سوراخ با مته زده میشود، معمولاً کمی کوچک‌تر از قطر باریک پین.
- سپس برقوی مخروطی وارد میشود و سوراخ را به شکل مخروط در می‌آورد.
- عمق برقو تعیین می‌کند پین چقدر فرو برود. این را با آزمایش خود پین کنترل می‌کنند: پین باید با چند ضربه‌ی سبک بنشیند و مقدار کمی از هر دو سر بیرون بماند.
- و مثل پین استوانه‌ای، دو قطعه باید با هم سوراخ و برقو شوند.
نصب و درآوردن
- پین از سمت پهن وارد میشود و با ضربه‌های سبک و یکنواخت جا می‌رود.
- مقدار بیرون‌زدگی را کنترل کنید. پین نباید کاملاً هم‌تراز فرو برود؛ باید کمی از هر دو سر بیرون بماند تا هم قابل درآوردن باشد و هم معلوم باشد کامل نشسته است.
- برای درآوردن، از سمت باریک ضربه بزنید. ضربه از سمت پهن پین را سفت‌تر می‌کند و در نهایت قطعه را خراب می‌کند.
- در سوراخ کور، نسخه‌ی رزوه‌دار لازم است — همان منطق پین استوانه‌ای.
- در کاربرد تحت ارتعاش، نسخه‌ی با رزوه و مهره استفاده میشود تا پین بیرون نزند.
کجا انتخاب میشود و کجا نه
| معیار | پین مخروطی | پین استوانه‌ای |
|---|---|---|
| سوراخ | برقوی مخروطی — ابزار اختصاصی | برقوی استوانه‌ای — ابزار متعارف‌تر |
| باز و بست مکرر | بسیار خوب؛ هر بار دوباره سفت میشود | انطباق به‌تدریج از بین می‌رود |
| درآوردن | ساده — ضربه از سمت باریک | دشوار؛ نیازمند پیش‌بینی در طراحی |
| حساسیت به عمق سوراخ | زیاد — عمق، موقعیت نشستن را تعیین می‌کند | کم |
| هزینه‌ی ابزار | بالاتر | پایین‌تر |
| در سوراخ سرتاسری نازک | مناسب نیست؛ شیب جای کافی ندارد | مناسب |
نتیجه: پین مخروطی جایی می‌درخشد که اتصال باید بارها باز شود — مثل اتصال اهرم به شفت، تنظیم مکانیزم، و تجهیزاتی که سرویس دوره‌ای دارند. در قطعه‌ی نازک یا در تولید انبوهی که هرگز باز نمی‌شود، هزینه‌ی برقوی مخروطی توجیه ندارد.
کاربردهای متعارف
- اتصال اهرم، دسته و بازو به شفت — کلاسیک‌ترین کاربرد؛ قابل باز شدن و بدون لقی.
- موقعیت‌دهی قابل تنظیم در ماشین‌آلات قدیمی و تجهیزات سنگین.
- قفل‌کردن قطعات روی محور جایی که خار شفت جا نمی‌شود.
- اتصالات تعمیرپذیر در تجهیزاتی که سرویس دوره‌ای دارند.
راهنمای سفارش
- قطر اسمی و طول — در این خانواده قطر اسمی معمولاً به سر باریک اشاره دارد؛ این را در استعلام شفاف کنید.
- نوع پین — ساده، با رزوه‌ی داخلی برای سوراخ کور، یا با رزوه‌ی خارجی و مهره.
- جنس و سختی.
- ضخامت مجموعه‌ی قطعات — تا طول مناسب انتخاب شود.
- آیا برقوی مخروطی در اختیار دارید — اگر نه، این هزینه باید در تصمیم دیده شود.
جمع‌بندی
پین مخروطی با شیب ملایمش یک مشکل مشخص را حل می‌کند: پین استوانه‌ای پس از چند بار باز و بست شل میشود، پین مخروطی نمی‌شود — چون اگر سوراخ کمی ساییده شود، پین فقط کمی بیشتر فرو می‌رود و دوباره سفت می‌نشیند. درآوردنش هم ساده است، با یک ضربه از سمت باریک.
در عوض، سوراخ باید با برقوی مخروطی ساخته شود و عمق برقو تعیین‌کننده است — برقو زدن بیش از حد برگشت‌پذیر نیست. پس این خانواده جایی انتخاب میشود که باز و بست مکرر ارزش اصلی باشد؛ در تولید انبوهی که اتصال هرگز باز نمی‌شود، هزینه‌ی ابزار اختصاصی توجیه ندارد.
سوالات متداول
مزیت اصلی پین مخروطی چیست؟
تکرارپذیری در باز و بست. اگر سوراخ کمی ساییده شود، پین فقط کمی بیشتر فرو می‌رود و دوباره سفت می‌نشیند — برخلاف پین استوانه‌ای که شل میشود.
از کدام سمت باید ضربه زد؟
برای نصب از سمت پهن و برای درآوردن از سمت باریک. ضربه از سمت پهن برای درآوردن، پین را سفت‌تر می‌کند.
سوراخ را چطور باید آماده کرد؟
اول مته، سپس برقوی مخروطی، و دو قطعه باید با هم سوراخ و برقو شوند. عمق برقو با آزمایش خود پین کنترل میشود.
چرا نباید بیش از حد برقو زد؟
پین بیش از حد فرو می‌رود و ممکن است جای کافی برای سفت شدن نداشته باشد. برداشتن فلز برگشت‌پذیر نیست.
آیا پین باید کاملاً هم‌تراز فرو برود؟
نه. باید کمی از هر دو سر بیرون بماند تا هم قابل درآوردن باشد و هم معلوم باشد کامل نشسته است.
در سوراخ کور چه باید کرد؟
نسخه‌ی با رزوه‌ی داخلی لازم است تا بتوان پین را با پیچ بیرون کشید — همان منطق پین استوانه‌ای.
در کاربرد تحت ارتعاش چه نسخه‌ای؟
نسخه‌ی با رزوه و مهره، تا پین در اثر ارتعاش از سمت باریک بیرون نزند.
قطر اسمی به کدام سر اشاره دارد؟
معمولاً به سر باریک. این را در استعلام صریح کنید تا اشتباه تحویل رخ ندهد.
